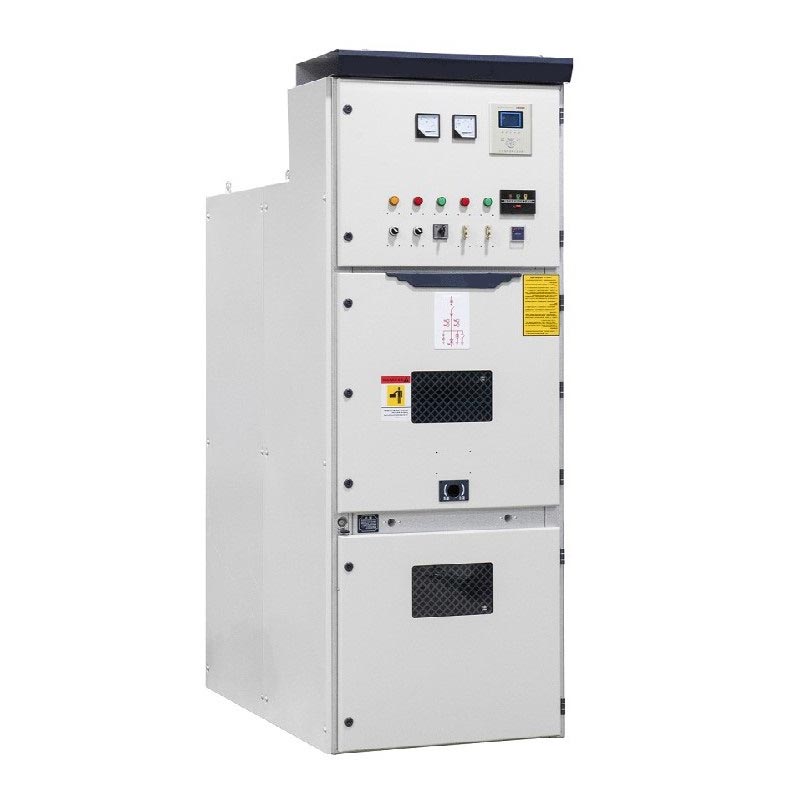

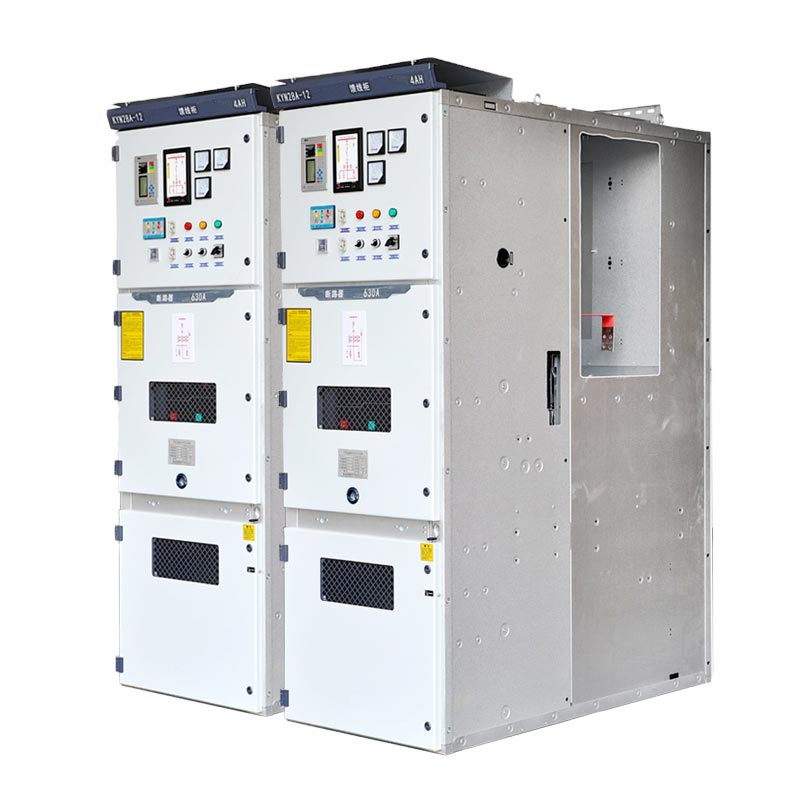

Usune Medium Voltage 11kV Indoor VCB Panel (KYN28 series) ແມ່ນອຸປະກອນຫຸ້ມເກາະ, ສາມາດຖອນໄດ້, ຫຸ້ມດ້ວຍໂລຫະ. ອອກແບບມາສໍາລັບການຮັບ, ການແຈກຢາຍ, ການຄວບຄຸມ, ແລະປົກປັກຮັກສາທີ່ປອດໄພແລະປະສິດທິພາບຂອງຕາຂ່າຍໄຟຟ້າແຮງດັນປານກາງ. ມັນ ເປັນຫນ່ວຍກະຈາຍຫຼັກໃນລະບົບໄຟຟ້າ, ຮັບປະກັນການເຮັດວຽກຂອງລະບົບທີ່ຫມັ້ນຄົງພາຍໃຕ້ການປົກກະຕິແລະຄວາມຜິດ ເງື່ອນໄຂ.
- ລະບົບທີ່ໃຊ້ໄດ້: 3.6～12kV / 24kV ສາມເຟດ AC 50/60Hz
- ມາດຕະຖານ: IEC 62271-200, GB 3906, DL/T 404
- ໂຄງສ້າງຫຼັກ: enclosure ໂລຫະເກາະ, ໂຄງສ້າງ trolley ຖອດອອກໄດ້
- ການຈັດອັນດັບການປົກປ້ອງ: ຕູ້ IP4X, ພາຍໃນ IP2X
switchgear ແຮງດັນຕ່ໍາ
switchgear ແຮງດັນປານກາງ
| ຕົວແບບ | ລະດັບແຮງດັນ | ຄໍາຮ້ອງສະຫມັກ |
| KYN28A-12 | 12kV (7.2kV / 3.6kV ທາງເລືອກ) | ລະບົບກະຈາຍແຮງດັນກາງລະດັບ 10kV |
| KYN28-24 | 24kV | ລະບົບກະຈາຍແຮງດັນກາງລະດັບ 20kV |
| ລາຍການ | KYN28A-12 (12kV) | KYN28-24 (24kV) | ໜ່ວຍ |
| ລະດັບແຮງດັນ (Ur) | 12 | 24 | kV |
| ລະດັບຄວາມຖີ່ | 50/60 | 50/60 | Hz |
| ອັນດັບປັດຈຸບັນ (Ir) | 630-3150 | 630-3150 | A |
| ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ | 25, 31.5, 40, 50 | 25, 31.5 | kA |
| ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ (3ວິ/4ວິ) | 25, 31.5, 40, 50 | 25, 31.5 | kA |
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | 63, 80, 100, 125 | 63, 80 | kA |
| 1min ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ແຮງດັນ (ໄລຍະຫາເຟສ/ໄລຍະຫາໂລກ) | 42 | 65 | kV |
| ແຮງດັນສາຍຟ້າຜ່າທີ່ໃຫ້ຄະແນນທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ) | 75 | 125 | kV |
| ລະດັບການປົກປ້ອງ | IP4X (ຕູ້ປິດ), IP2X (ຊ່ອງພາຍໃນ) | IP4X (ຕູ້ປິດ), IP2X (ຊ່ອງພາຍໃນ) | — |
| ປະຕິບັດການອຸນຫະພູມສະພາບແວດລ້ອມ | -15℃～ +40℃ | -15℃～ +40℃ | ℃ |
| ລະດັບຄວາມສູງ | ≤1000m (ຖືກຕັດອອກສໍາລັບຄວາມສູງທີ່ສູງກວ່າ) | ≤1000m (ຖືກຕັດອອກສໍາລັບຄວາມສູງທີ່ສູງກວ່າ) | m |

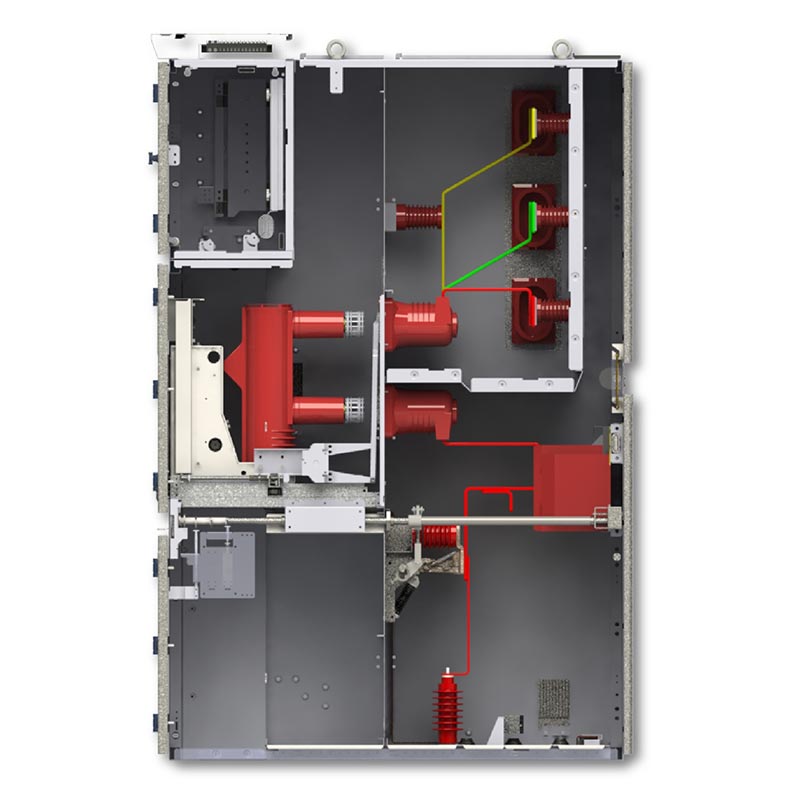

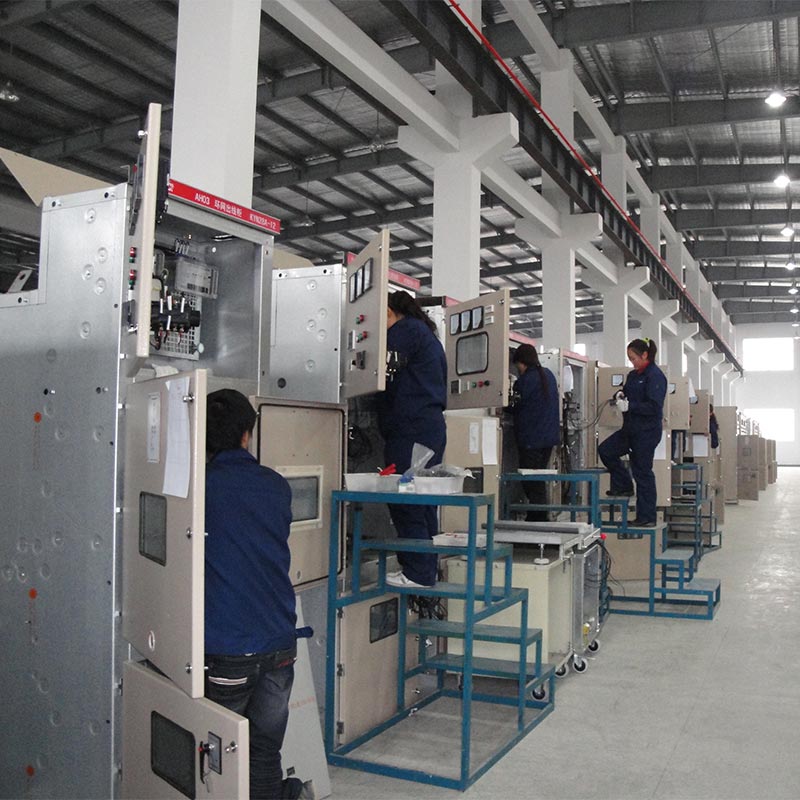

The Medium Voltage 11kV Indoor Vcb Panel ໃຊ້ແຜ່ນເຫຼັກເພື່ອແຍກຫ້າຊ່ອງໂລຫະທີ່ມີພື້ນດິນເອກະລາດ, ສະກັດກັ້ນການແຜ່ລະບາດຂອງຂໍ້ຜິດພະລາດຢ່າງມີປະສິດທິຜົນ ແລະຮັບປະກັນຄວາມປອດໄພສ່ວນຕົວ:
1. Circuit Breaker Compartment: Built-in removable circuit breaker trolley (VS1/ZN63A, VD4, ແລະອື່ນໆ), ມີອຸປະກອນ. ດ້ວຍການຕິດກັນທາງດ້ານກົນຈັກ, ອະນຸຍາດໃຫ້ trolley ປ່ຽນລະຫວ່າງການເຮັດວຽກ, ການທົດສອບ, ແລະ disconnected ຕໍາແຫນ່ງ.
2. Busbar Compartment: ປະກອບດ້ວຍ busbars ຕົ້ນຕໍແລະ busbars ສາຂາ, ແຍກຢ່າງສົມບູນຈາກຊ່ອງອື່ນໆເພື່ອ ປ້ອງກັນການແຜ່ກະຈາຍຄວາມຜິດ.
3. ຊ່ອງໃສ່ສາຍເຄເບີ້ນ: ມີອຸປະກອນການຫັນປ່ຽນກະແສໄຟຟ້າ (CTs), ເຄື່ອງຫັນປ່ຽນແຮງດັນ (PTs), ສະວິດສາຍດິນ, terminals ສາຍ, ແລະ surge arresters ສໍາລັບການເຊື່ອມຕໍ່ແລະການປ້ອງກັນສາຍ.
4. Control Instrument Compartment: ເຮືອນ Relay ປ້ອງກັນ, ເຄື່ອງມື, ປຸ່ມຄວບຄຸມ, ໄຟສະແດງ, ແລະ ວົງຈອນຮອງສໍາລັບການຕິດຕາມກວດກາແລະການດໍາເນີນງານ.
5. Pressure Relief Channel: ມີອຸປະກອນລະບາຍຄວາມດັນຢູ່ດ້ານເທິງເພື່ອປົດປ່ອຍແຮງດັນ ແລະ ອາຍແກັສໃນວົງໂຄຈອນຢ່າງປອດໄພ. ກໍລະນີຂອງຄວາມຜິດພາດພາຍໃນ, ການປ້ອງກັນຄວາມເສຍຫາຍຂອງຕູ້ແລະການບາດເຈັບບຸກຄະລາກອນ.
1. ການອອກແບບໂຄງຮ່າງການຖອດອອກໄດ້: ແຮງດັນກາງ 11kV Indoor Vcb Panel handcart ແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນ, ອະນຸຍາດໃຫ້
ສໍາລັບການກວດກາຢ່າງວ່ອງໄວແລະການທົດແທນໂດຍບໍ່ຈໍາເປັນຕ້ອງມີ busbar outage ທີ່ສົມບູນ, ການຫຼຸດຜ່ອນການ downtime ຢ່າງຫຼວງຫຼາຍ.
2. Comprehensive Five-Prevention Mechanical Interlocking:
- ປ້ອງກັນການເປີດແລະປິດຂອງອຸປະຕິເຫດຂອງ breakers circuit
- ປ້ອງກັນການຊຸກດັນຫຼືດຶງລົດຕັດໄຟຂອງວົງຈອນໃນການໂຫຼດ
- ປ້ອງກັນການປິດສະວິດພື້ນດິນອຸບັດຕິເຫດໃນຂະນະທີ່ energized
- ປ້ອງກັນການກະຕຸ້ນຂອງສະວິດພື້ນດິນໃນເວລາທີ່ມັນຢູ່ໃນຕໍາແຫນ່ງປິດ
- ປ້ອງກັນອຸບັດຕິເຫດເຂົ້າໄປໃນຊ່ອງທີ່ມີພະລັງງານ
3. ຊ່ອງແຍກເອກະລາດທີ່ຖືກປິດລ້ອມຢ່າງເຕັມສ່ວນ: ການແບ່ງສ່ວນໂລຫະແຍກພື້ນທີ່ເຮັດວຽກ, ປະສິດທິພາບສະກັດກັ້ນອາກ. ການຂະຫຍາຍພັນແລະການແຊກແຊງເຊິ່ງກັນແລະກັນ.
4. ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາດ້ານຫນ້າ: ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາທັງຫມົດສາມາດສໍາເລັດຈາກຫນ້າຂອງຕູ້, ປະຢັດພື້ນທີ່ຕິດຕັ້ງ.
5. ຄວາມຫນ້າເຊື່ອຖືສູງແລະຄວາມປອດໄພສູງ: ຕອບສະຫນອງມາດຕະຖານສາກົນ, ມີລະດັບ insulation ສູງແລະ ຄວາມຕ້ານທານຄວາມຜິດທີ່ເຂັ້ມແຂງ.
6. ການອອກແບບແບບໂມດູລາ: ສາມາດປັບຕັ້ງຄ່າໄດ້ຢ່າງຍືດຫຍຸ່ນເປັນຕູ້ສາຍຂາເຂົ້າ, ຕູ້ສາຍຂາອອກ, ຕູ້ວັດແທກ, ຕູ້ສ່ວນ busbar, ແລະອື່ນໆ.
1. ຕູ້ສາຍຂາເຂົ້າ (ການຮັບຕາຂ່າຍໄຟຟ້າ)
2. ຕູ້ສາຍຂາອອກ (ການແຈກຢາຍພະລັງງານໃຫ້ກັບເຄື່ອງບັນທຸກ, ມໍເຕີ, ແລະໝໍ້ແປງໄຟ)
3. ຕູ້ຄວບຄຸມມໍເຕີ (ການເລີ່ມຕົ້ນມໍເຕີຂະຫນາດໃຫຍ່, ການຢຸດ, ແລະການປົກປ້ອງ)
4. Transformer Feeder Cabinet (ການປົກປ້ອງການຫັນປ່ຽນການແຜ່ກະຈາຍ)
5. Busbar Sectioning Cabinet (Busbar Sectioning and Automatic Transfer Switching)
ສິ່ງທ້າທາຍຂອງໂຄງການ: ໂຮງງານປິໂຕເຄມີມີຄວາມຕ້ອງການສູງທີ່ສຸດສໍາລັບການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງ, ຄວາມປອດໄພ, ແລະ
ຄວາມທົນທານຄວາມຜິດ, ຮຽກຮ້ອງໃຫ້ມີການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.
ການແກ້ໄຂ: 36 Usune KYN28A-12 ຕູ້ breaker ວົງຈອນສູນຍາກາດໄດ້ຖືກນໍາໃຊ້ສໍາລັບລະບົບສາຍເຂົ້າແລະຂາອອກແລະ.
ການຄວບຄຸມມໍເຕີຂະຫນາດໃຫຍ່.
ຜົນການປະຕິບັດ: ການດໍາເນີນງານຕໍ່ເນື່ອງແລະຄວາມຫມັ້ນຄົງເປັນເວລາ 8 ປີໂດຍບໍ່ມີຄວາມຜິດພາດໃຫຍ່, ບັນລຸໄດ້ປະສິດທິຜົນ.
overload ແລະປ້ອງກັນວົງຈອນສັ້ນ, ຮັບປະກັນການຜະລິດທີ່ບໍ່ມີການຂັດຂວາງ.
ສິ່ງທ້າທາຍຂອງໂຄງການ: ພື້ນທີ່ຈໍາກັດຢູ່ໃນຫ້ອງຈໍາຫນ່າຍໄຟຟ້າຂອງອາຄານສູງ, ຮຽກຮ້ອງໃຫ້ມີຄວາມຫນາແຫນ້ນ, ຄວາມປອດໄພ, ແລະ.
ອຸປະກອນທີ່ງ່າຍຕໍ່ການຮັກສາ.
ການແກ້ໄຂ: ການຕັ້ງຄ່າ 22 Usune KYN28A-12 switchgear units ກັບໂຄງສ້າງທາງຫນ້າເຂົ້າເຖິງ.
ຜົນໄດ້ຮັບການປະຕິບັດ: ການນໍາໃຊ້ພື້ນທີ່ສູງ, ການບໍາລຸງຮັກສາສະດວກ, ແລະການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້ສໍາລັບການໂຫຼດທີ່ສໍາຄັນເຊັ່ນ:
ເຊັ່ນ: ແສງສະຫວ່າງອາຄານ, ເຄື່ອງປັບອາກາດ, ແລະການປ້ອງກັນໄຟ.
A: ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນລະດັບແຮງດັນທີ່ມີການຈັດອັນດັບ: KYN28A-12 ແມ່ນເຫມາະສົມສໍາລັບລະບົບ 12kV (10kV class), ໃນຂະນະທີ່ KYN28-24 ແມ່ນເຫມາະສົມສໍາລັບລະບົບ 24kV (20kV). ທັງສອງໄດ້ຖືກອອກແບບຕາມລະດັບແຮງດັນຂອງພວກເຂົາ ໃນເງື່ອນໄຂຂອງໄລຍະຫ່າງ insulation, ການຄັດເລືອກອົງປະກອບ insulation, ແລະອົງປະກອບພາຍໃນຕົວກໍານົດການຈັດອັນດັບ.
A: ແມ່ນແລ້ວ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, Usune ສາມາດປັບຕົວກໍານົດການຕາມຄວາມຕ້ອງການຂອງໂຄງການເພື່ອຕອບສະຫນອງ ມາດຕະຖານພາກພື້ນທີ່ແຕກຕ່າງກັນເຊັ່ນ: IEC ແລະ ANSI, ແລະສາມາດປັບຕົວແບບຂອງ breaker ວົງຈອນ, relays ປ້ອງກັນ, ແລະ ຂະຫນາດ.
A: ພາຍໃຕ້ເງື່ອນໄຂການບໍາລຸງຮັກສາປົກກະຕິ, ຊີວິດການບໍລິການທີ່ຖືກອອກແບບແມ່ນ 20-30 ປີ. ການບໍາລຸງຮັກສາເປັນປົກກະຕິຕົ້ນຕໍ ປະກອບມີການທົດສອບ insulation, ການກວດສອບລັກສະນະ breaker circuit, ແລະ relay calibration. trolley ຖອນໄດ້ ໂຄງປະກອບການອະນຸຍາດໃຫ້ສໍາລັບການທົດແທນໄວ, ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນການບໍາລຸງຮັກສາ downtime.
