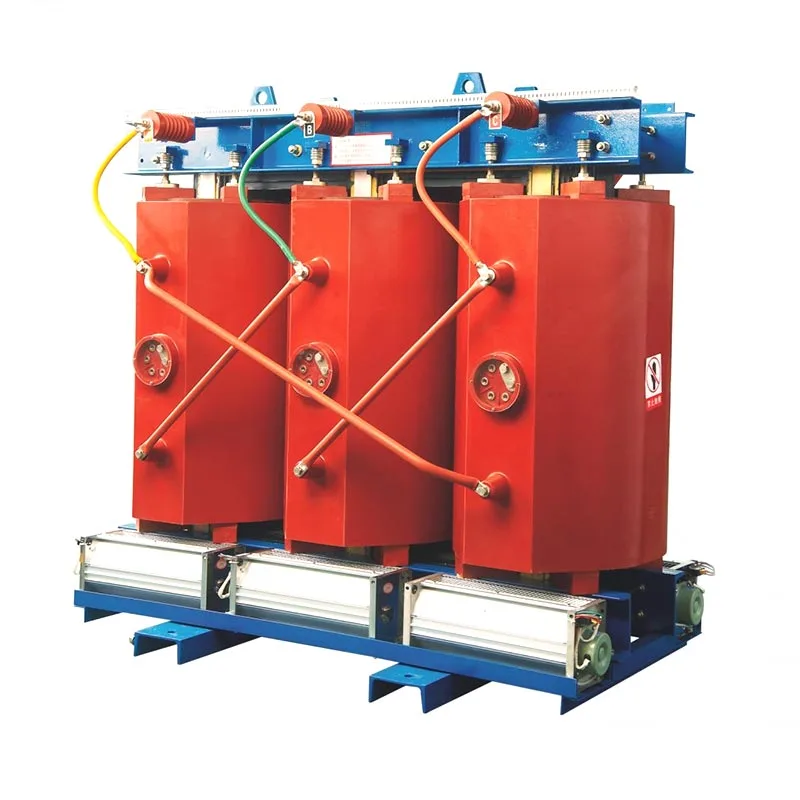

ອັນ11kV 1000kVA ຫມໍ້ແປງປະເພດແຫ້ງເປັນເຄື່ອງຫັນປ່ຽນແຮງດັນຂະໜາດກາງທີ່ອອກແບບມາເພື່ອຖ່າຍທອດພະລັງງານໄຟຟ້າຈາກການສະໜອງ 11kV ໄປສູ່ແຮງດັນການນຳໃຊ້ທີ່ຕໍ່າກວ່າ ໃນຂະນະທີ່ຮັກສາການແຍກໄຟຟ້າ, ຄວາມໝັ້ນຄົງຂອງແຮງດັນ, ແລະການກະຈາຍພະລັງງານທີ່ປອດໄພ. ຄູ່ມືນີ້ອະທິບາຍເຖິງການກໍ່ສ້າງ, ຫຼັກການປະຕິບັດງານ, ຂໍ້ມູນສະເພາະ, ຄໍາຮ້ອງສະຫມັກ, ການພິຈາລະນາການຕິດຕັ້ງ, ຄວາມຕ້ອງການປ້ອງກັນ, ການປະຕິບັດການບໍາລຸງຮັກສາ, ແລະຈຸດຊື້ສໍາລັບລະບົບໄຟຟ້າອຸດສາຫະກໍາແລະການຄ້າ.
ໝໍ້ແປງໄຟ 1000kVA ສະໜອງຄວາມອາດສາມາດຂອງພະລັງງານທີ່ເຫັນໄດ້ຊັດເຈນເຖິງ 1000 ກິໂລໂວນ-ແອມເປເຣສ, ໃນຂະນະທີ່ 11kV ກຳນົດລະດັບແຮງດັນຂັ້ນຕົ້ນ. ບໍ່ເຫມືອນກັບຫມໍ້ແປງທີ່ແຊ່ນ້ໍາມັນ, ຫມໍ້ແປງປະເພດແຫ້ງໃຊ້ອາກາດເປັນເຄື່ອງເຮັດຄວາມເຢັນແລະບໍ່ອີງໃສ່ນ້ໍາມັນ insulating ແຮ່ທາດ. ການອອກແບບຢາງພາລາສາມາດສະຫນອງການແກ້ໄຂທີ່ຫນາແຫນ້ນສໍາລັບສະຖານີຍ່ອຍໃນລົ່ມ, ອາຄານການຄ້າ, ໂຮງງານອຸດສາຫະກໍາ, ສະຖານທີ່ທີ່ກ່ຽວຂ້ອງກັບຂໍ້ມູນ, ການຕິດຕັ້ງພະລັງງານທົດແທນ, ແລະສະຖານທີ່ອື່ນໆທີ່ພຶດຕິກໍາໄຟໄຫມ້, ການບໍາລຸງຮັກສາ, ພື້ນທີ່, ແລະການພິຈາລະນາສິ່ງແວດລ້ອມມີຄວາມສໍາຄັນ.
ຂໍ້ມູນສະເພາະຕົວຈິງບໍ່ຄວນຖືກເລືອກຈາກການໃຫ້ຄະແນນປ້າຍຊື່ຢ່າງດຽວ. ແຮງດັນຂັ້ນສອງ, ກຸ່ມ vector, impedance, ລະດັບ insulation, ວັດສະດຸ winding, ອຸນຫະພູມເພີ່ມຂຶ້ນ, ວິທີການເຮັດຄວາມເຢັນ, ການປ້ອງກັນ enclosure, ລະດັບຄວາມສູງ, ອຸນຫະພູມອາກາດລ້ອມຮອບ, ການໂຫຼດປະສົມກົມກຽວ, ສະພາບວົງຈອນສັ້ນ, ແລະມາດຕະຖານການນໍາໃຊ້ທັງຫມົດມີອິດທິພົນຕໍ່ການອອກແບບສຸດທ້າຍ.
ອັນ11kV 1000kVA ຫມໍ້ແປງປະເພດແຫ້ງເປັນໝໍ້ແປງໄຟຟ້າສາມເຟດທີ່ໃຊ້ທົ່ວໄປເພື່ອຫຼຸດກະແສໄຟຟ້າແຮງດັນກາງໄປສູ່ແຮງດັນຕໍ່າ ເໝາະສຳລັບການແຈກຢາຍກະແສໄຟຟ້າລົງລຸ່ມ ແລະອຸປະກອນໄຟຟ້າ. ໝໍ້ແປງໄຟຟ້າມີກຳລັງທີ່ເຫັນໄດ້ຊັດເຈນເຖິງ 1000kVA ແລະແຮງດັນຫຼັກຂອງ 11kV.
ໄລຍະປະເພດແຫ້ງຫມາຍຄວາມວ່າຫມໍ້ແປງບໍ່ໃຊ້ນ້ໍາມັນ insulating ແຫຼວເປັນ insulation ຕົ້ນຕໍແລະອຸປະກອນເຮັດຄວາມເຢັນຂອງມັນ. ອີງຕາມການອອກແບບ, windings ອາດຈະເປັນບາດແຜເປີດ, ຄວາມກົດດັນສູນຍາກາດ impregnated, ຫຼື encapsulated ໃນ resin. ການກໍ່ສ້າງຢາງພາລາແມ່ນທົ່ວໄປໂດຍສະເພາະບ່ອນທີ່ການປົກປ້ອງກົນຈັກ, ຄວາມຕ້ານທານຕໍ່ສິ່ງແວດລ້ອມ, ແລະການຫຼຸດຜ່ອນການເອື່ອຍອີງໃສ່ insulation ຂອງແຫຼວແມ່ນຕ້ອງການ.
IEC 60076-11 ໂດຍສະເພາະກວມເອົາຫມໍ້ແປງໄຟຟ້າປະເພດແຫ້ງທີ່ມີອຸປະກອນທີ່ມີແຮງດັນສູງສຸດເຖິງ 72.5kV ແລະຢ່າງຫນ້ອຍຫນຶ່ງ winding ປະຕິບັດການຂ້າງເທິງ 1.1kV, ເຮັດໃຫ້ມັນກ່ຽວຂ້ອງໂດຍກົງກັບຫຼາຍການອອກແບບການຫັນເປັນແຫ້ງ 11kV.
11kV ບົ່ງບອກເຖິງແຮງດັນຂັ້ນຕົ້ນທາງຂ້າງ. ລະດັບ insulation ທີ່ແນ່ນອນແລະແຮງດັນໄຟຟ້າຈັດອັນດັບຂອງອຸປະກອນຕ້ອງໄດ້ຮັບການຢືນຢັນຈາກຂໍ້ກໍານົດຂອງໂຄງການແລະມາດຕະຖານການນໍາໃຊ້ແທນທີ່ຈະ inferred ຈາກ nominal voltage ດຽວ.
1000kVA ແມ່ນພະລັງງານທີ່ເຫັນໄດ້ຊັດຂອງເຄື່ອງຫັນປ່ຽນ. ມັນອະທິບາຍຄວາມສາມາດໃນການໂຫຼດໄຟຟ້າພາຍໃຕ້ເງື່ອນໄຂການດໍາເນີນງານທີ່ກໍານົດແທນທີ່ຈະເປັນຕົວແທນຂອງຜົນຜະລິດ 1000kW ໂດຍກົງ.
ສຳລັບລະບົບສາມເຟສບຸກ, ປະມານການບັນຈຸເສັ້ນເຕັມທີ່ປະຈຸບັນສາມາດໄດ້ຮັບການຄິດໄລ່ໂດຍການນໍາໃຊ້:
ຕົວຢ່າງ, ຢູ່ 11kV ແລະ 1000kVA, ປະຈຸບັນການໂຫຼດເຕັມຕົ້ນຕໍແມ່ນປະມານ52.5A. ກະແສໄຟຟ້າຮອງແມ່ນຂຶ້ນກັບລະດັບແຮງດັນຕໍ່າທີ່ເລືອກ. ສໍາລັບຕົວຢ່າງ, ຢູ່ທີ່ 400V, ກະແສໄຟຟ້າເຕັມສາມເຟດທາງທິດສະດີແມ່ນປະມານ1,443A. ການຄິດໄລ່ເຫຼົ່ານີ້ແມ່ນເປັນປະໂຫຍດສໍາລັບວິສະວະກໍາເບື້ອງຕົ້ນ, ໃນຂະນະທີ່ສາຍໄຟສຸດທ້າຍ, breaker, busbar, ແລະການຄັດເລືອກການປົກປ້ອງຕ້ອງປະຕິບັດຕາມການອອກແບບໂຄງການທີ່ສົມບູນ.
ປະສິດທິພາບຂອງຫມໍ້ແປງປະເພດແຫ້ງແມ່ນຂຶ້ນກັບການອອກແບບປະສານງານຂອງອົງປະກອບທີ່ສໍາຄັນຈໍານວນຫນຶ່ງ. ຫນ່ວຍບໍລິການ 11kV 1000kVA ປົກກະຕິປະກອບມີດັ່ງຕໍ່ໄປນີ້:
| ອົງປະກອບ | ຟັງຊັນປະຖົມ | ການພິຈາລະນາທີ່ສໍາຄັນ |
|---|---|---|
| ແກນແມ່ເຫຼັກ | ສະຫນອງເສັ້ນທາງແມ່ເຫຼັກສໍາລັບການໂອນພະລັງງານ | ວັດສະດຸຫຼັກ, ການອອກແບບຮ່ວມກັນ, ແລະການສູນເສຍ |
| HV Winding | ໄດ້ຮັບການສະຫນອງ 11kV | insulation, ວັດສະດຸ conductor, impulse ທົນ |
| LV Winding | ສະຫນອງຜົນຜະລິດແຮງດັນຕ່ໍາທີ່ຕ້ອງການ | ແຮງດັນ, ຄວາມອາດສາມາດໃນປະຈຸບັນ, ອຸນຫະພູມເພີ່ມຂຶ້ນ |
| ລະບົບ insulation | ແຍກອົງປະກອບທີ່ມີພະລັງທາງໄຟຟ້າ | ຄວາມຮ້ອນ, dielectric, ປະສິດທິພາບສິ່ງແວດລ້ອມ |
| Resin Encapsulation | ປົກປ້ອງ windings ໃນການອອກແບບ cast-resin | ຄຸນນະພາບການຫລໍ່, ການຄວບຄຸມ void, ປະສິດທິພາບຄວາມຮ້ອນ |
| ລະບົບເຮັດຄວາມເຢັນ | ເອົາຄວາມຮ້ອນທີ່ສ້າງຂຶ້ນໃນລະຫວ່າງການປະຕິບັດງານ | AN ຫຼື ANAF ການດໍາເນີນງານແລະການລະບາຍອາກາດ |
ໃນການອອກແບບຢາງພາລາ, ສາຍລົມທີ່ຫຸ້ມດ້ວຍຢາງສາມາດສະຫນອງໂຄງສ້າງ insulation ແຂງຢູ່ອ້ອມຮອບມ້ວນ. ການກໍ່ສ້າງສຸດທ້າຍ, ຢ່າງໃດກໍຕາມ, ຄວນໄດ້ຮັບການປະເມີນຕາມຄວາມຕ້ອງການໄຟຟ້າ, ຄວາມຮ້ອນ, ສະພາບແວດລ້ອມແລະກົນຈັກແທນທີ່ຈະເປັນການກໍ່ສ້າງຢາງດຽວ.
ຫມໍ້ແປງດໍາເນີນການໂດຍຜ່ານການ induction ແມ່ເຫຼັກໄຟຟ້າ. ເມື່ອແຮງດັນໄຟຟ້າສະຫຼັບ 11kV ຖືກນຳໃຊ້ກັບກະແສໄຟຟ້າຫຼັກ, ມັນຈະຜະລິດກະແສແມ່ເຫຼັກສະຫຼັບຢູ່ໃນຫຼັກ. flux ສະນະແມ່ເຫຼັກນີ້ເຊື່ອມຕໍ່ກັບ winding ທີສອງແລະ induces ແຮງດັນຕາມອັດຕາສ່ວນ turns.
ພາຍໃຕ້ຄວາມເຢັນຂອງອາກາດທໍາມະຊາດ, ຄວາມຮ້ອນເຄື່ອນຍ້າຍຈາກພາກສ່ວນທີ່ຫ້າວຫັນໄປສູ່ອາກາດອ້ອມຂ້າງໂດຍຜ່ານການ convection ແລະ radiation. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຕ້ອງການຄວາມຮ້ອນຫຼາຍກວ່າເກົ່າ, ສາມາດເພີ່ມພັດລົມທາງອາກາດໄດ້. ການຈັດລຽງຄວາມເຢັນທີ່ເລືອກຕ້ອງສອດຄ່ອງກັບການຈັດອັນດັບທີ່ລະບຸໄວ້ຂອງເຄື່ອງປ່ຽນ ແລະສະພາບແວດລ້ອມການເຮັດວຽກ.
ຜູ້ຊື້ຄວນຮ້ອງຂໍເອກະສານດ້ານວິຊາການທີ່ສົມບູນແທນທີ່ຈະຊື້ພຽງແຕ່ອີງຕາມ "11kV 1000kVA." ສະເພາະໂຄງການປົກກະຕິຄວນແກ້ໄຂ:
| ພາລາມິເຕີ | ເປັນຫຍັງມັນຈຶ່ງສຳຄັນ |
|---|---|
| ລະດັບຄວາມອາດສາມາດ | ກໍານົດການປະເມີນພະລັງງານທີ່ປາກົດຂື້ນ: 1000kVA. |
| ແຮງດັນຂັ້ນຕົ້ນ | ຕ້ອງກົງກັບເຄືອຂ່າຍແຮງດັນກາງຕົວຈິງ. |
| ແຮງດັນຂັ້ນສອງ | ກໍານົດຄວາມເຂົ້າກັນໄດ້ກັບອຸປະກອນ downstream. |
| ຄວາມຖີ່ | ຄ່າໂຄງການທົ່ວໄປລວມມີ 50Hz ຫຼື 60Hz. |
| ກຸ່ມ vector | ກໍານົດໄລຍະການເຄື່ອນຍ້າຍແລະການເຊື່ອມຕໍ່ winding. |
| impedance | ມີອິດທິພົນຕໍ່ລະບຽບແຮງດັນ ແລະພຶດຕິກຳທີ່ຜິດພາດໃນປະຈຸບັນ. |
| ການສູນເສຍ | ຜົນກະທົບຕໍ່ອຸນຫະພູມການດໍາເນີນງານແລະການບໍລິໂພກພະລັງງານຂອງວົງຈອນຊີວິດ. |
| ອຸນຫະພູມເພີ່ມຂຶ້ນ | ກໍານົດເງື່ອນໄຂການດໍາເນີນງານຄວາມຮ້ອນແລະຄວາມຕ້ອງການ insulation. |
| ລະດັບ insulation | ທີ່ສໍາຄັນສໍາລັບ dielectric ທົນແລະການປະສານງານລະບົບ. |
| Enclosure/IP rating | ປົກປ້ອງໝໍ້ແປງໄຟຕໍ່ກັບຄວາມສ່ຽງຕໍ່ການຕິດຕໍ່ກັບສິ່ງແວດລ້ອມ ແລະອຸບັດຕິເຫດ. |
ຂໍ້ມູນຈໍາເພາະຂອງຜູ້ຜະລິດທີ່ຈັດພີມມາສະແດງໃຫ້ເຫັນວ່າເຄື່ອງຫັນເປັນປະເພດແຫ້ງ 11kV-class 1000kVA ສາມາດມີມູນຄ່າການສູນເສຍທີ່ແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍ, ວັດສະດຸ winding, ຂະຫນາດ, ກຸ່ມ vector, ຄ່າ impedance, ແລະການຈັດການຄວາມເຢັນ. ດັ່ງນັ້ນ, ພາລາມິເຕີເຫຼົ່ານີ້ຄວນໄດ້ຮັບການຢືນຢັນສໍາລັບຮູບແບບທີ່ແນ່ນອນແທນທີ່ຈະສົມມຸດວ່າຫມໍ້ແປງ 1000kVA ທັງຫມົດແມ່ນທຽບເທົ່າດ້ານວິຊາການ.
ເທກໂນໂລຍີການຫັນເປັນປະເພດແຫ້ງແມ່ນເປັນປະໂຫຍດໂດຍສະເພາະໃນເວລາທີ່ສະພາບແວດລ້ອມການຕິດຕັ້ງເນັ້ນໃສ່ການດໍາເນີນງານພາຍໃນເຮືອນ, ການພິຈາລະນາໄຟ, ຫຼຸດຜ່ອນຄວາມຕ້ອງການ insulation ຂອງແຫຼວ, ຫຼືການບໍາລຸງຮັກສາງ່າຍດາຍ.
IEC 60076-11 ຍັງກ່າວເຖິງຫ້ອງຮຽນສະພາບອາກາດ, ການພິຈາລະນາລະດັບຄວາມສູງທີ່ກ່ຽວຂ້ອງກັບຄວາມຮ້ອນແລະ dielectric, ການຄຸ້ມຄອງ enclosure, ພຶດຕິກໍາຂອງໄຟ, ແລະການຈັດປະເພດ seismic, ສະແດງໃຫ້ເຫັນວ່າເປັນຫຍັງສະພາບແວດລ້ອມຄວນໄດ້ຮັບການພິຈາລະນາໃນໄລຍະການກໍານົດການຫັນເປັນ.
ໝໍ້ແປງໄຟປະເພດແຫ້ງ 11kV 1000kVA ສາມາດນຳໃຊ້ໄດ້ທຸກບ່ອນທີ່ລະບົບການແຈກຢາຍ 11kV ຕ້ອງການໝໍ້ແປງຂັ້ນໄດທີ່ມີຄວາມຈຸປານກາງ ແລະ ຄວາມຕ້ອງການໃນການຕິດຕັ້ງແມ່ນເຂົ້າກັນໄດ້ກັບເທັກໂນໂລຍີປະເພດແຫ້ງ.
ການເລືອກຫມໍ້ແປງຄວນເລີ່ມຕົ້ນດ້ວຍລະບົບໄຟຟ້າແທນທີ່ຈະຢູ່ໃນລາຍການຜະລິດຕະພັນ. ລາຍການກວດກາຕໍ່ໄປນີ້ສາມາດຊ່ວຍປ້ອງກັນຊ່ອງຫວ່າງສະເພາະ:
ເຖິງແມ່ນວ່າຫມໍ້ແປງທີ່ຖືກອອກແບບດີກໍ່ສາມາດປະຕິບັດບໍ່ດີຖ້າສະພາບແວດລ້ອມການຕິດຕັ້ງບໍ່ໄດ້ສະຫນອງການເກັບກູ້, ການລະບາຍອາກາດ, ການປ້ອງກັນຫຼືການປະສານງານໄຟຟ້າຢ່າງພຽງພໍ.
ເງື່ອນໄຂການຕິດຕັ້ງບໍ່ແມ່ນພຽງແຕ່ລາຍລະອຽດກົນຈັກ. IEC 60076-11 ຮັບຮູ້ໂດຍສະເພາະອິດທິພົນຂອງລະດັບຄວາມສູງແລະສະພາບແວດລ້ອມໃນການປະຕິບັດຄວາມຮ້ອນຂອງຫມໍ້ແປງແລະ dielectric, ດັ່ງນັ້ນຕົວກໍານົດການເຫຼົ່ານີ້ຄວນໄດ້ຮັບການປະກາດໃນລະຫວ່າງຂັ້ນຕອນສະເພາະ.
ໝໍ້ແປງປະເພດແຫ້ງໂດຍທົ່ວໄປແລ້ວຫຼີກລ່ຽງວຽກງານການບຳລຸງຮັກສາທີ່ກ່ຽວຂ້ອງກັບນ້ຳມັນ, ແຕ່ພວກມັນຍັງຕ້ອງການການກວດກາເປັນໄລຍະ. ຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາຄວນໄດ້ຮັບການສ້າງຕັ້ງຂຶ້ນຕາມຄໍາແນະນໍາຂອງຜູ້ຜະລິດ, ສະພາບການດໍາເນີນງານ, ລະບຽບການທ້ອງຖິ່ນ, ແລະຄວາມສໍາຄັນຂອງການຕິດຕັ້ງ.
| ເຂດກວດກາ | ສິ່ງທີ່ຕ້ອງກວດສອບ |
|---|---|
| ສາຍລົມ | ການປົນເປື້ອນທີ່ເຫັນໄດ້, ຄວາມເສຍຫາຍ, ຮອຍໄຫຼຜິດປົກກະຕິ, ຫຼືການເສື່ອມສະພາບ. |
| ການເຊື່ອມຕໍ່ | ສະພາບຢູ່ປາຍຍອດ, ຄວາມແໜ້ນໜາ, ສັນຍານຄວາມຮ້ອນເກີນ, ແລະສະພາບຂອງສາຍໄຟ. |
| ຄວາມເຢັນ | ທໍ່ລະບາຍອາກາດ, ລະບາຍອາກາດ, ພັດລົມທີ່ເຫມາະ, ແລະອຸນຫະພູມຜິດປົກກະຕິ. |
| ການຕິດຕາມອຸນຫະພູມ | ການອ່ານເຊັນເຊີ, ສັນຍານເຕືອນ, ການດໍາເນີນງານຂອງຕົວຄວບຄຸມ, ແລະແນວໂນ້ມປະຫວັດສາດ. |
| ສະພາບແວດລ້ອມ | ຂີ້ຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນ, ບັນຍາກາດທີ່ກັດກ່ອນ, ແລະການລະບາຍອາກາດໃນຫ້ອງ. |
ຫນຶ່ງໃນມາດຕະການບໍາລຸງຮັກສາທີ່ປະຕິບັດໄດ້ຫຼາຍທີ່ສຸດແມ່ນການຮັກສາຫນ້າດິນເຢັນແລະເສັ້ນທາງລະບາຍອາກາດໃຫ້ສະອາດ. ຂີ້ຝຸ່ນຫຼາຍເກີນໄປສາມາດຫຼຸດຜ່ອນການຖ່າຍທອດຄວາມຮ້ອນແລະອາດຈະສ້າງເງື່ອນໄຂ insulation ທີ່ບໍ່ຈໍາເປັນໃນໄລຍະເວລາ.
ໝໍ້ແປງໄຟແບບແຫ້ງ ແລະ ບັນຈຸນ້ຳມັນສາມາດປະຕິບັດໜ້າທີ່ການກະຈາຍແຮງດັນຂະໜາດກາງ, ແຕ່ລັກສະນະການກໍ່ສ້າງ ແລະການຕິດຕັ້ງຂອງພວກມັນແມ່ນແຕກຕ່າງກັນ.
| ປັດໄຈ | ປະເພດແຫ້ງ | ນ້ໍາຈືດ |
|---|---|---|
| Insulating Medium | ອາກາດແລະ / ຫຼືລະບົບ insulation ແຂງ | insulating ແຫຼວ |
| ການຄຸ້ມຄອງນ້ໍາມັນ | ບໍ່ຈໍາເປັນ | ຕ້ອງການອີງຕາມການອອກແບບແລະເງື່ອນໄຂການດໍາເນີນງານ |
| ການຕິດຕັ້ງພາຍໃນ | ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ | ຂຶ້ນກັບການອອກແບບທ້ອງຖິ່ນ ແລະຄວາມຕ້ອງການຄວາມປອດໄພ |
| ການພິຈາລະນາໄຟ | ບໍ່ມີການໂຫຼດໄຟນ້ໍາມັນຫມໍ້ແປງ | ຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາປະເພດຂອງແຫຼວແລະຄວາມຕ້ອງການການຕິດຕັ້ງ |
| ການດູແລປົກກະຕິ | ການກວດກາ, ທໍາຄວາມສະອາດ, ການເຊື່ອມຕໍ່, ຄວາມເຢັນແລະການຕິດຕາມ | ຮວມມີຄວາມຕ້ອງການກວດກາ ແລະບໍາລຸງຮັກສາທີ່ກ່ຽວຂ້ອງກັບສະພາບຄ່ອງ |
ເຕັກໂນໂລຢີທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບໂຄງການແທນທີ່ຈະເປັນກົດລະບຽບທົ່ວໄປ. Load profile, ພື້ນທີ່, ສະພາບແວດລ້ອມ, ຄວາມຕ້ອງການໄຟ, ສະຖານທີ່ຕິດຕັ້ງ, ຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນ, ການພິຈາລະນາວົງຈອນຊີວິດ, ແລະກົດລະບຽບທ້ອງຖິ່ນທັງຫມົດຄວນໄດ້ຮັບການປະເມີນ.
ສໍາລັບການຈັດຊື້ລະຫວ່າງປະເທດ, ການສື່ສານດ້ານວິຊາການແມ່ນມີຄວາມສໍາຄັນເທົ່າກັບລາຄາທີ່ອ້າງອີງ. ກ່ອນທີ່ຈະວາງຄໍາສັ່ງ, ຜູ້ຊື້ຄວນຮ້ອງຂໍໃຫ້ມີເອກະສານທີ່ຊັດເຈນທີ່ກວມເອົາການກໍາຫນົດຄ່າຂອງຫມໍ້ແປງທີ່ແນ່ນອນ.
ເຜີຍແຜ່ເອກະສານດ້ານວິຊາການຈາກຜູ້ຜະລິດຫມໍ້ແປງທີ່ສ້າງຕັ້ງຂຶ້ນສະແດງໃຫ້ເຫັນວ່າແມ້ແຕ່ຫມໍ້ແປງທີ່ແບ່ງປັນການຈັດອັນດັບ 11kV ແລະ 1000kVA ດຽວກັນສາມາດແຕກຕ່າງກັນໃນວັດສະດຸ winding, ຄ່າການສູນເສຍ, ກຸ່ມ vector, impedance, ລະບົບ insulation, ຂະຫນາດ, ແລະ configuration ຄວາມເຢັນ.
Zhejiang Usune Electric Co., Ltd.ສາມາດໄດ້ຮັບການນໍາສະເຫນີເປັນຜູ້ສະຫນອງທີ່ມີທ່າແຮງສໍາລັບລູກຄ້າທີ່ຊອກຫາວິທີແກ້ໄຂການຫັນເປັນທີ່ກໍາຫນົດເອງ. ສໍາລັບການສະເຫນີລາຄາສະເພາະໂຄງການ, ຜູ້ຊື້ຄວນສະຫນອງຕົວກໍານົດການຂອງລະບົບໄຟຟ້າ, ສະພາບແວດລ້ອມການຕິດຕັ້ງ, ມາດຕະຖານທີ່ໃຊ້ໄດ້, ຈຸດຫມາຍປາຍທາງການຈັດສົ່ງ, ແລະອຸປະກອນເສີມທີ່ຕ້ອງການຫຼືຂໍ້ກໍານົດຂອງ enclosure.
ມັນສາມາດເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາຈໍານວນຫຼາຍໃນເວລາທີ່ການສະຫນອງ 11kV, ແຮງດັນຂັ້ນສອງ, ໂປໄຟການໂຫຼດ, ເງື່ອນໄຂການຕິດຕັ້ງ, ລະບົບປ້ອງກັນ, ແລະຄວາມອາດສາມາດທີ່ຕ້ອງການກົງກັບໂຄງການ. ການຄິດໄລ່ການໂຫຼດຕົວຈິງຄວນຈະສໍາເລັດກ່ອນທີ່ຈະເລືອກ.
ສໍາລັບລະບົບ 11kV ສາມເຟດ, ກະແສໄຟຟ້າປະຖົມເຕັມທາງທິດສະດີແມ່ນປະມານ 52.5A. ການອອກແບບລະບົບຕົວຈິງຄວນພິຈາລະນາຄວາມທົນທານຂອງຫມໍ້ແປງໄຟ, ເງື່ອນໄຂການດໍາເນີນງານ, ການຕັ້ງຄ່າການປົກປ້ອງ, ແລະລັກສະນະຂອງເຄືອຂ່າຍ.
ແຮງດັນຂັ້ນສອງແມ່ນສະເພາະໂຄງການ. ການຕັ້ງຄ່າແຮງດັນຕ່ໍາທົ່ວໄປປະກອບມີ 400V, 415V, ແລະ 433V, ແຕ່ແຮງດັນອື່ນໆສາມາດອອກແບບໄດ້ໂດຍອີງຕາມລະບົບໄຟຟ້າ.
ບໍ່ຈໍາເປັນ. ໝໍ້ແປງແບບແຫ້ງຫຼາຍໜ່ວຍເຮັດວຽກດ້ວຍການເຮັດຄວາມເຢັນດ້ວຍອາກາດທຳມະຊາດ. ຄວາມເຢັນແບບບັງຄັບ-ອາກາດສາມາດເພີ່ມໄດ້ເມື່ອການອອກແບບຕ້ອງການຄວາມອາດສາມາດຄວາມຮ້ອນເພີ່ມຂຶ້ນ ຫຼືເງື່ອນໄຂການເຮັດວຽກສະເພາະ.
IEC 60076-11:2018 ແມ່ນມາດຕະຖານ IEC ຫຼັກໂດຍສະເພາະກວມເອົາໝໍ້ແປງໄຟຟ້າປະເພດແຫ້ງພາຍໃນຂອບເຂດທີ່ກຳນົດໄວ້. ຄວາມຕ້ອງການເພີ່ມເຕີມແຫ່ງຊາດ, ພາກພື້ນ, ໂຄງການ, ການຕິດຕັ້ງ, ຫຼືປະສິດທິພາບອາດຈະນໍາໃຊ້.
kVA ວັດແທກພະລັງງານທີ່ປາກົດຂື້ນ, ໃນຂະນະທີ່ kW ວັດແທກພະລັງງານທີ່ມີການເຄື່ອນໄຫວ. ການພົວພັນແມ່ນຂຶ້ນກັບປັດໄຈພະລັງງານ: kW = kVA × ປັດໄຈພະລັງງານ. ດັ່ງນັ້ນ, ຫມໍ້ແປງ 1000kVA ບໍ່ຄວນຖືກອະທິບາຍໂດຍອັດຕະໂນມັດວ່າເປັນແຫຼ່ງພະລັງງານ 1000kW.
ຜູ້ຜະລິດຈໍານວນຫຼາຍສາມາດກໍານົດຕົວກໍານົດການເຊັ່ນ: ແຮງດັນຂັ້ນສອງ, ກຸ່ມ vector, ວັດສະດຸ winding, impedance, ຊ່ວງທໍ່, enclosure, ການຈັດການຄວາມເຢັນ, ອຸປະກອນເສີມ, ແລະລະບົບຕິດຕາມກວດກາຕາມຄວາມຕ້ອງການຂອງໂຄງການ. ທຸກໆການປັບແຕ່ງຄວນໄດ້ຮັບການຢືນຢັນຕໍ່ກັບມາດຕະຖານເຕັກນິກທີ່ນຳໃຊ້.
ອັນ11kV 1000kVA ຫມໍ້ແປງປະເພດແຫ້ງແມ່ນຫຼາຍກ່ວາການປະສົມປະສານຂອງຕົວເລກແຮງດັນແລະຄວາມອາດສາມາດ. ການປະຕິບັດຕົວຈິງຂອງມັນຂຶ້ນກັບການໂຕ້ຕອບຂອງການອອກແບບໄຟຟ້າ, insulation, ການຄຸ້ມຄອງຄວາມຮ້ອນ, ການກໍ່ສ້າງ winding, ການສູນເສຍຫຼັກ, impedance, ສະພາບແວດລ້ອມ, ການປົກປ້ອງ, ການຕິດຕັ້ງ, ແລະການບໍາລຸງຮັກສາ.
ສໍາລັບທີມງານວິສະວະກໍາແລະຜູ້ຈັດການການຊື້, ວິທີການທີ່ຫນ້າເຊື່ອຖືທີ່ສຸດແມ່ນເລີ່ມຕົ້ນດ້ວຍຄວາມຕ້ອງການໄຟຟ້າທີ່ສົມບູນແລະຫຼັງຈາກນັ້ນຮ້ອງຂໍໃຫ້ມີການສະເຫນີດ້ານວິຊາການຢ່າງລະອຽດ. ການປຽບທຽບການສູນເສຍການຮັບປະກັນ, ລະດັບ insulation, ກຸ່ມ vector, impedance, ອຸນຫະພູມເພີ່ມຂຶ້ນ, ຂະຫນາດ, ການທົດສອບ, ອຸປະກອນເສີມ, ແລະສະຫນັບສະຫນູນການບໍລິການສາມາດຊ່ວຍໃຫ້ແນ່ໃຈວ່າຫມໍ້ແປງທີ່ເລືອກກົງກັບຄໍາຮ້ອງສະຫມັກຕົວຈິງ.
Zhejiang Usune Electric Co., Ltd. ສາມາດສະຫນັບສະຫນູນລູກຄ້າປະເມີນຄວາມຕ້ອງການຫມໍ້ແປງປະເພດແຫ້ງແຮງດັນກາງແລະການຕັ້ງຄ່າສະເພາະໂຄງການ. ຖ້າທ່ານກໍາລັງວາງແຜນສະຖານີຍ່ອຍໃຫມ່, ຍົກລະດັບລະບົບໄຟຟ້າອຸດສາຫະກໍາ, ຫຼືຊອກຫາຫມໍ້ແປງ 11kV 1000kVA ສໍາລັບໂຄງການການຄ້າຫຼືພື້ນຖານໂຄງລ່າງ.ຕິດຕໍ່ພວກເຮົາດ້ວຍແຮງດັນ, ຄວາມອາດສາມາດ, ຄວາມຖີ່, ເງື່ອນໄຂການຕິດຕັ້ງ, ແລະຂໍ້ກໍານົດດ້ານວິຊາການເພື່ອປຶກສາຫາລືກ່ຽວກັບການແກ້ໄຂຫມໍ້ແປງທີ່ເຫມາະສົມ.
-
