Usune 36 kV ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງດັນສູງ ຖືກອອກແບບມາສໍາລັບຄວາມຕ້ອງການການແຈກຢາຍພະລັງງານທີ່ ການປະຕິບັດການຂັດຂວາງທີ່ຫມັ້ນຄົງ, ການຕັ້ງຄ່າທີ່ມີຄວາມຍືດຫຍຸ່ນ, ແລະການຄວບຄຸມທີ່ເຊື່ອຖືໄດ້ແມ່ນຈໍາເປັນ. ດ້ວຍການເພີ່ມປະສິດທິພາບ VS1 ການອອກແບບໂຄງສ້າງ, ເຕັກໂນໂລຊີການຂັດຂວາງສູນຍາກາດແບບພິເສດ, ແລະຫນ້າທີ່ປ້ອງກັນອັດສະລິຍະທາງເລືອກ, ໄດ້ ຜະລິດຕະພັນສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້ສໍາລັບລະບົບສະຫຼັບແຮງດັນສູງທີ່ທັນສະໄຫມ.
ສໍາລັບໂຄງການ switchgear ແຮງດັນສູງ, ຂະຫນາດກົນຈັກແລະຄວາມເຂົ້າກັນໄດ້ຂອງຕູ້ແມ່ນປັດໃຈສໍາຄັນໃນໄລຍະ ການຄັດເລືອກອຸປະກອນ.

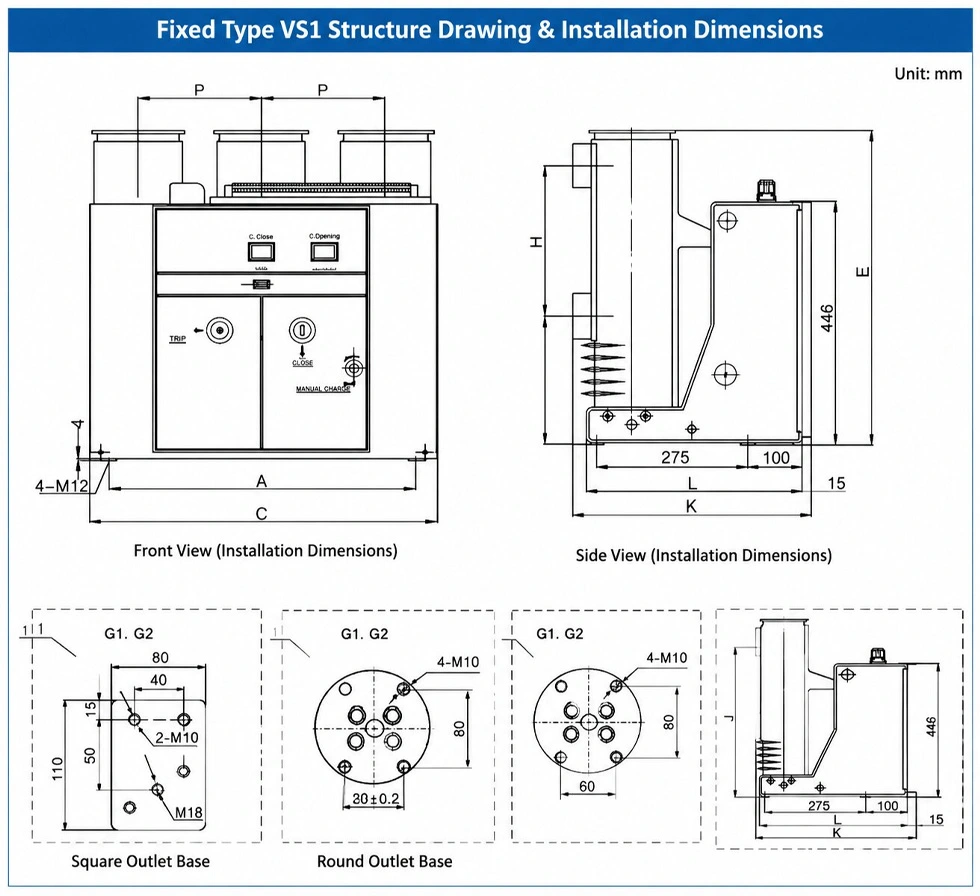

ໂຄງສ້າງ VS1 ປະເພດຄົງທີ່ໄດ້ຖືກອອກແບບດ້ວຍຂະຫນາດການຕິດຕັ້ງທີ່ເຫມາະສົມ, ໃຫ້ວິສະວະກອນສາມາດປະສົມປະສານ breaker ເຂົ້າໄປໃນການຕັ້ງຄ່າຕູ້ທີ່ແຕກຕ່າງກັນໂດຍອີງຕາມຄວາມຕ້ອງການໃນປະຈຸບັນຈັດອັນດັບ.
ໂຄງສ້າງມາດຕະຖານສະຫນັບສະຫນູນຄວາມກວ້າງຂອງຕູ້ທີ່ແຕກຕ່າງກັນແລະລະດັບປະຈຸບັນ, ສະຫນອງຄວາມຍືດຫຍຸ່ນສໍາລັບຕ່າງໆ ການອອກແບບລະບົບໄຟຟ້າ.
| ຄວາມກວ້າງຕູ້ | ອັນດັບປັດຈຸບັນ | ລັກສະນະຂະຫນາດຕົ້ນຕໍ |
| 800 ມມ | 630A-1600A | ໂຄງປະກອບການກະທັດລັດສໍາລັບຄໍາຮ້ອງສະຫມັກໃນປະຈຸບັນຂະຫນາດກາງ |
| 1000 ມມ | 630A-1600A | ເຫມາະສໍາລັບການຕັ້ງຄ່າຕູ້ຂະຫນາດໃຫຍ່ |
| 1000 ມມ | 1600A-5000A | ຖືກອອກແບບມາສໍາລັບຄວາມຕ້ອງການໃນປະຈຸບັນທີ່ສູງຂຶ້ນ |
ຮູບແບບກົນຈັກທີ່ດີທີ່ສຸດຈະຊ່ວຍຫຼຸດຜ່ອນຄວາມຫຍຸ້ງຍາກໃນການຕິດຕັ້ງໃນຂະນະທີ່ປັບປຸງການປະສານງານອຸປະກອນກັບ switchgear ແຮງດັນສູງ.
ການຈັບຄູ່ມິຕິທີ່ຖືກຕ້ອງແມ່ນສໍາຄັນສໍາລັບການຫຼຸດຜ່ອນການດັດແປງວິສະວະກໍາໃນລະຫວ່າງການຕິດຕັ້ງໂຄງການ.

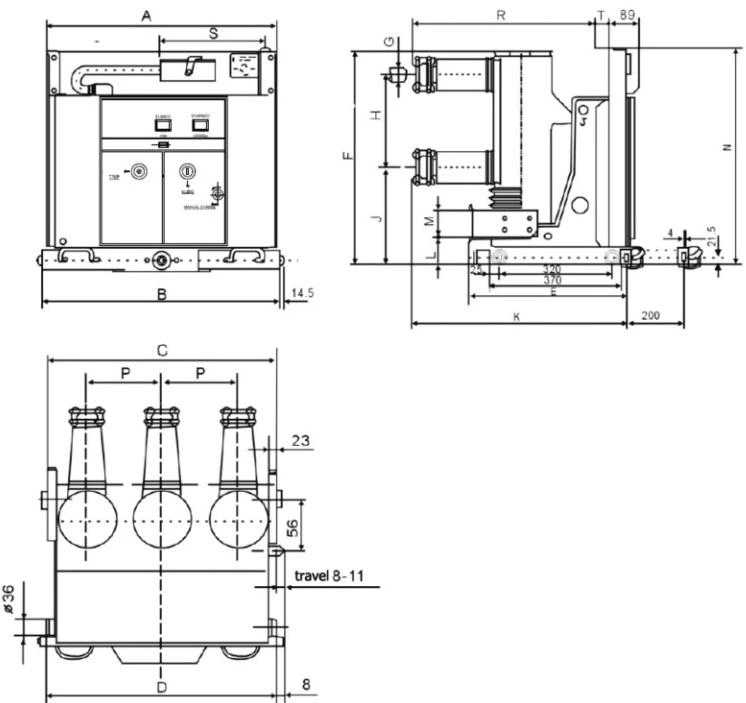

ຊຸດ VS1 ສະຫນອງຂະຫນາດການຕິດຕັ້ງມາດຕະຖານລວມທັງຕໍາແຫນ່ງ mounting, terminal ຈັດລຽງ, ແລະ ຄວາມຕ້ອງການການໂຕ້ຕອບຕູ້.
| ພາລາມິເຕີ | ຕູ້800ມມ | ຕູ້1000ມມ |
| ໃຫ້ຄະແນນຊ່ວງປັດຈຸບັນ | 630A-1600A | 630A-5000A |
| ປະເພດຄໍາຮ້ອງສະຫມັກ | ການຕິດຕັ້ງຄົງທີ່ | ການຕິດຕັ້ງຄົງທີ່ |
| ການອອກແບບໂຄງສ້າງ | ການຕັ້ງຄ່າກະທັດລັດ | ການຕັ້ງຄ່າຄວາມອາດສາມາດສູງ |
ການອອກແບບມາດຕະຖານນີ້ຊ່ວຍໃຫ້ລູກຄ້າສາມາດເລືອກການຕັ້ງຄ່າທີ່ເຫມາະສົມຕາມຄວາມອາດສາມາດຂອງລະບົບແລະຕູ້ ຄວາມຕ້ອງການ.
ລະບົບການຄວບຄຸມໂດຍກົງຜົນກະທົບຕໍ່ຄວາມຫນ້າເຊື່ອຖືຂອງການດໍາເນີນງານຂອງອຸປະກອນສະຫຼັບແຮງດັນສູງ.
ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງສູງ Usune 36 kV ຮັບຮອງເອົາການອອກແບບວົງຈອນຄວບຄຸມແບບມືອາຊີບດ້ວຍທາງເລືອກ. ອົງປະກອບລວມທັງທໍ່ປິດ, ທໍ່ເປີດ, ສະຫຼັບຊ່ວຍ, ທໍ່ປິດ, ລະບົບເກັບຮັກສາພະລັງງານມໍເຕີ, ແລະ ທໍ່ tripping ເກີນປະຈຸບັນ.
| ອົງປະກອບ | ຟັງຊັນ |
| HQ Closing Coil | ຄວບຄຸມການເຮັດວຽກປິດເບກເກີ |
| TQ ເປີດ Coil | ຄວບຄຸມການເປີດເບກເກີ |
| M ມໍເຕີ | ສະຫນອງຫນ້າທີ່ເກັບຮັກສາພະລັງງານ |
| S1 Auxiliary Switch | ຊີ້ໃຫ້ເຫັນສະຖານະການເກັບຮັກສາພະລັງງານ |
| S8 Auxiliary Switch | ຊີ້ບອກຕໍາແຫນ່ງການທົດສອບ |
| S9 Auxiliary Switch | ຊີ້ບອກຕໍາແຫນ່ງການເຮັດວຽກ |
| Y1 Blocking Coil | ສະຫນອງການປ້ອງກັນການລັອກການດໍາເນີນງານ |
| Y7-Y9 ເກີນກະແສໄຟຟ້າ | ໃຫ້ການປົກປ້ອງເກີນປະຈຸບັນ |
ການຕັ້ງຄ່ານີ້ອະນຸຍາດໃຫ້ວິສະວະກອນປັບລະບົບການຄວບຄຸມຕາມຄວາມຕ້ອງການຂອງໂຄງການທີ່ແຕກຕ່າງກັນ.
ໃນລະຫວ່າງການປະຕິບັດງານໄຟຟ້າ, ສັນຍານປິດຊ້ໍາອາດຈະເຮັດໃຫ້ເກີດການສະຫຼັບຜິດປົກກະຕິ.
Relay ຕ້ານການ bounce ທາງເລືອກທີ່ຊ່ວຍປ້ອງກັນການປິດການເຮັດວຽກຊ້ໍາຊ້ອນໂດຍ disconnecting ວົງຈອນປິດໃນເວລາທີ່ ສັນຍານປິດຍັງຄົງມີການເຄື່ອນໄຫວດົນເກີນໄປ.
ຫນ້າທີ່ນີ້ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານແລະປົກປ້ອງກົນໄກການເຮັດວຽກຂອງເຄື່ອງຈັກຈາກການຊ້ໍາຊ້ອນທີ່ບໍ່ຈໍາເປັນ ການກະທໍາ.
ຟັງຊັນປິດກັ້ນປ້ອງກັນການເຮັດວຽກທີ່ບໍ່ຖືກຕ້ອງເມື່ອເງື່ອນໄຂການຄວບຄຸມບໍ່ພໍໃຈ.
ໃນເວລາທີ່ການສະຫນອງພະລັງງານການຄວບຄຸມຂັ້ນສອງບໍ່ຖືກເປີດໃຊ້ງານຫຼືບໍ່ຕອບສະຫນອງລະດັບແຮງດັນທີ່ຕ້ອງການ, ການຂັດຂວາງ ກົນໄກປ້ອງກັນການປະຕິບັດການປິດທີ່ບໍ່ປອດໄພ.
ການອອກແບບນີ້ປັບປຸງຄວາມປອດໄພໃນການດໍາເນີນງານໃນສະພາບແວດລ້ອມທີ່ມີແຮງດັນສູງທີ່ສັບສົນ.
ຟັງຊັນ tripping over-Current ທາງເລືອກໃຫ້ການປົກປ້ອງຄວາມຜິດອັດສະລິຍະ.
ລະບົບໄດ້ຮັບສັນຍານປະຈຸບັນສາມເຟດຈາກຂ້າງສອງ transformer ໃນປັດຈຸບັນແລະປຽບທຽບໃຫ້ເຂົາເຈົ້າ ຄ່າທີ່ຕັ້ງໄວ້ລ່ວງຫນ້າ. ເມື່ອປະຈຸບັນເກີນມູນຄ່າການຕັ້ງຄ່າ, ຫນ່ວຍປ້ອງກັນຈະສົ່ງສັນຍານການເດີນທາງເພື່ອເປີດ breaker ແລະສໍາເລັດຂະບວນການປ້ອງກັນຄວາມຜິດ.
| ຫນ້າທີ່ປ້ອງກັນ | ລາຍລະອຽດ |
| ການກວດຫາປັດຈຸບັນ | ຕິດຕາມກວດກາ A, B, C ໄລຍະສັນຍານປັດຈຸບັນ |
| ການປຽບທຽບສັນຍານ | ປຽບທຽບຄ່າປັດຈຸບັນກັບການຕັ້ງຄ່າລ່ວງໜ້າ |
| ຜົນຜະລິດການເດີນທາງ | ເປີດໃຊ້ງານເປີດເບກເກີ |
| ຜົນການປົກປັກຮັກສາ | ຕັດການເຊື່ອມຕໍ່ກະແສໄຟຟ້າຢ່າງປອດໄພ |
ໂຄງການທີ່ແຕກຕ່າງກັນອາດຈະຮຽກຮ້ອງໃຫ້ມີການຈັດການວົງຈອນການຄວບຄຸມທີ່ແຕກຕ່າງກັນ.
ຜະລິດຕະພັນສະຫນັບສະຫນູນການຕັ້ງຄ່າສາຍໄຟທາງເລືອກໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງລູກຄ້າ, ລວມທັງການປະສົມກັບ ຟັງຊັນຕ້ານການ bounce, ຫນ້າທີ່ສະກັດກັ້ນ, ແລະທາງເລືອກພະລັງງານປະຕິບັດງານ.
| ການຕັ້ງຄ່າ | ຕ້ານການຕີ | ຟັງຊັນການຂັດຂວາງ |
| ການຄວບຄຸມມາດຕະຖານ | ທາງເລືອກ | ທາງເລືອກ |
| ການຕັ້ງຄ່າການປົກປ້ອງ | ມີໃຫ້ | ມີໃຫ້ |
| ສາຍໄຟທີ່ປັບແຕ່ງເອງ | ອີງຕາມຄວາມຕ້ອງການຂອງໂຄງການ | ອີງຕາມຄວາມຕ້ອງການຂອງໂຄງການ |
ການອອກແບບສາຍໄຟທີ່ມີຄວາມຍືດຫຍຸ່ນຊ່ວຍໃຫ້ການເຊື່ອມໂຍງທີ່ດີກວ່າກັບລະບົບປ້ອງກັນແລະອັດຕະໂນມັດທີ່ແຕກຕ່າງກັນ.
ເມື່ອນໍາໃຊ້ການດໍາເນີນການພະລັງງານ DC, polarity ຂອງ terminals ກ່ອງ dashed ຄວນຄົງທີ່.
ຂົ້ວຂອງສາຍໄຟມໍເຕີຄວນປະຕິບັດຕາມແຜນວາດວົງຈອນທີ່ລະບຸໄວ້ເພື່ອຮັບປະກັນການປະຕິບັດການເກັບຮັກສາພະລັງງານທີ່ຖືກຕ້ອງ.
ແຜນວາດສາຍໄຟເປັນຕົວແທນຂອງເບກເກີພາຍໃຕ້ເງື່ອນໄຂຂອງການທົດສອບໂດຍບໍ່ມີການເກັບຮັກສາພະລັງງານແລະຢູ່ໃນສະພາບເປີດ.
ສາຍໄຟທີ່ຖືກຕ້ອງເປັນສິ່ງຈໍາເປັນສໍາລັບການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ຂອງລະບົບການຄວບຄຸມ.
ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງດັນສູງ Usune 36 kV ຖືກພັດທະນາສໍາລັບລະບົບກະຈາຍແຮງດັນສູງທີ່ຕ້ອງການ. ການປະຕິບັດການສະຫຼັບທີ່ເພິ່ງພາອາໄສແລະຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານໃນໄລຍະຍາວ.
ໂຄງສ້າງກົນຈັກທີ່ດີທີ່ສຸດຂອງມັນ, ເຕັກໂນໂລຢີການຂັດຂວາງສູນຍາກາດທີ່ເຊື່ອຖືໄດ້, ແລະການຕັ້ງຄ່າການຄວບຄຸມທີ່ມີຄວາມຍືດຫຍຸ່ນເຮັດໃຫ້ ມັນເຫມາະສົມສໍາລັບໂຄງການຈໍາຫນ່າຍພະລັງງານທີ່ຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖືແມ່ນການພິຈາລະນາທີ່ສໍາຄັນ.
ສໍາລັບບໍລິສັດວິສະວະກໍາແລະຜູ້ຜະລິດ switchgear, ຄວາມເຂົ້າກັນໄດ້ກັບລະບົບທີ່ມີຢູ່ແລ້ວແມ່ນເປັນການຄັດເລືອກທີ່ສໍາຄັນ ປັດໄຈ.
ໂຄງສ້າງມາດຕະຖານ, ທາງເລືອກຄວາມກວ້າງຂອງຕູ້ຫຼາຍ, ແລະວົງຈອນຄວບຄຸມທີ່ສາມາດກໍານົດໄດ້ເຮັດໃຫ້ການເຊື່ອມໂຍງງ່າຍຂຶ້ນ ເຂົ້າໄປໃນວິທີແກ້ໄຂ switchgear ແຮງດັນສູງທີ່ແຕກຕ່າງກັນ.
ເມື່ອເລືອກເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ, ລູກຄ້າມັກຈະຕ້ອງດຸ່ນດ່ຽງຄວາມຕ້ອງການການດໍາເນີນງານແລະການປົກປ້ອງ ຫນ້າທີ່.
| ລາຍການປຽບທຽບ | ການຕັ້ງຄ່າມາດຕະຖານ | ການຕັ້ງຄ່າການປົກປ້ອງ |
| ຟັງຊັນການປ່ຽນພື້ນຖານ | ມີໃຫ້ | ມີໃຫ້ |
| ຟັງຊັນຕ້ານການຕີ | ທາງເລືອກ | ລວມມີເມື່ອຕ້ອງການ |
| ການປ້ອງກັນການຂັດຂວາງ | ທາງເລືອກ | ມີໃຫ້ |
| ການປົກປ້ອງເກີນປະຈຸບັນ | ຄວາມຕ້ອງການພາຍນອກ | ທາງເລືອກທີ່ປະສົມປະສານ |
| ລະດັບຄວາມປອດໄພຂອງລະບົບ | ການດໍາເນີນງານມາດຕະຖານ | ການປົກປ້ອງທີ່ປັບປຸງ |
ລະບົບພະລັງງານທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີຄວາມສາມາດໃນປະຈຸບັນທີ່ແຕກຕ່າງກັນ.
| ໃຫ້ຄະແນນຊ່ວງປັດຈຸບັນ | ຄໍາຮ້ອງສະຫມັກທີ່ແນະນໍາ |
| 630A-1600A | ລະບົບການແຈກຢາຍການໂຫຼດຂະຫນາດກາງ |
| 1600A-5000A | ລະບົບພະລັງງານຄວາມອາດສາມາດສູງຂຶ້ນ |
ການເລືອກການຈັດອັນດັບທີ່ຖືກຕ້ອງໃນປັດຈຸບັນຈະຊ່ວຍປັບປຸງປະສິດທິພາບຂອງລະບົບແລະປ້ອງກັນການໂຫຼດອຸປະກອນຫຼາຍເກີນໄປ.
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
| ປະເພດຜະລິດຕະພັນ | ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງດັນສູງ 36 kV |
| ຊຸດ | VS1 |
| ປະເພດການຕິດຕັ້ງ | ປະເພດຄົງທີ່ |
| ອັນດັບປັດຈຸບັນ | 630A-5000A |
| ຄວາມກວ້າງຕູ້ | 800mm / 1000mm |
| ເຕັກໂນໂລຊີຂັດຂວາງ | Vacuum Arc ຂັດຂວາງ |
| ຕົວເລືອກການຄວບຄຸມ | ຕ້ານການ bounce / ການຂັດຂວາງ / ການປົກປ້ອງໃນໄລຍະປະຈຸບັນ |
| ມາດຕະຖານ | IEC ແລະ GB |
| ການຢັ້ງຢືນ | CE |
ເພື່ອຮັບປະກັນການຕັ້ງຄ່າທີ່ຖືກຕ້ອງ, ລູກຄ້າຄວນສະຫນອງຄວາມຕ້ອງການດ້ານວິຊາການທີ່ສົມບູນກ່ອນທີ່ຈະສັ່ງຊື້.
| ຂໍ້ມູນ | ຈຸດປະສົງ |
| ແຮງດັນທີ່ຈັດອັນດັບ | ຢືນຢັນລະດັບແຮງດັນຂອງລະບົບ |
| ອັນດັບປັດຈຸບັນ | ເລືອກຄວາມອາດສາມາດທີ່ເຫມາະສົມ |
| ຂະຫນາດຕູ້ | ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ໃນການຕິດຕັ້ງ |
| ຄວບຄຸມແຮງດັນ | ຈັບຄູ່ລະບົບປະຕິບັດການ |
| ຄວາມຕ້ອງການສາຍໄຟ | ຢືນຢັນຫນ້າທີ່ທາງເລືອກ |
| ຄວາມຕ້ອງການດ້ານການປົກປ້ອງ | ເລືອກໂມດູນເພີ່ມເຕີມ |
ຂໍ້ມູນດ້ານວິຊາການທີ່ຖືກຕ້ອງຊ່ວຍຫຍໍ້ເວລາການຢືນຢັນດ້ານວິສະວະກໍາ ແລະປັບປຸງປະສິດທິພາບໂຄງການ.
Usune ໃຊ້ການຄຸ້ມຄອງຄຸນນະພາບຢ່າງເຂັ້ມງວດຕະຫຼອດການພັດທະນາຜະລິດຕະພັນ, ການຜະລິດ, ແລະການທົດສອບ.
| ການຢັ້ງຢືນ | ມາດຕະຖານ |
| ການຄຸ້ມຄອງຄຸນນະພາບ | ISO 9001 |
| ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ | ISO 14001 |
| ການຄຸ້ມຄອງຄວາມປອດໄພໃນການເຮັດວຽກ | ISO 45001 |
| ມາດຕະຖານໄຟຟ້າ | IEC ແລະ GB |
| ການຢັ້ງຢືນຜະລິດຕະພັນ | CE |
ການຢັ້ງຢືນເຫຼົ່ານີ້ສະແດງໃຫ້ເຫັນເຖິງຄວາມມຸ່ງຫມັ້ນຂອງ Usune ໃນການສະຫນອງອຸປະກອນໄຟຟ້າແຮງດັນສູງທີ່ເຊື່ອຖືໄດ້ສໍາລັບ ລູກຄ້າທົ່ວໂລກ.
ລູກຄ້າຄວນພິຈາລະນາຄ່າແຮງດັນ, ປະຈຸບັນຈັດອັນດັບ, ຄວາມເຂົ້າກັນໄດ້ຂອງຕູ້, ຄວາມຕ້ອງການຄວບຄຸມ, ແລະການປົກປ້ອງ ຫນ້າທີ່.
ແມ່ນແລ້ວ. ຟັງຊັນຕ່າງໆເຊັ່ນ: ການຄວບຄຸມການຕ້ານການ bounce, ການປ້ອງກັນການຂັດຂວາງ, ແລະ over-current tripping ສາມາດ configured ອີງຕາມຄວາມຕ້ອງການຂອງໂຄງການ.
ການຈັບຄູ່ກົນຈັກທີ່ຖືກຕ້ອງຫຼຸດຜ່ອນການດັດແປງການຕິດຕັ້ງແລະປັບປຸງປະສິດທິພາບການເຊື່ອມໂຍງລະບົບ.
ຜະລິດຕະພັນສາມາດສະຫນັບສະຫນູນການຄວບຄຸມການຕ້ານການ bounce, ປ້ອງກັນການສະກັດ, ແລະອັດສະລິຍະປະຕິບັດຫນ້າ tripping over-Current.
