ໄດ້220kV Disconnect Switchເປັນອຸປະກອນໂດດດ່ຽວກາງແຈ້ງທີ່ມີແຮງດັນສູງທີ່ຖືກອອກແບບມາສໍາລັບສະຖານີສົ່ງໄຟຟ້າ AC 220kV. ມັນສ່ວນໃຫຍ່ແມ່ນຖືກນໍາໃຊ້ເພື່ອແຍກວົງຈອນໄຟຟ້າ, ສະຫນອງຈຸດເຊື່ອມຕໍ່ຄວາມປອດໄພທີ່ເບິ່ງເຫັນ, ແລະຮັບປະກັນການປະຕິບັດການບໍາລຸງຮັກສາທີ່ປອດໄພສໍາລັບອຸປະກອນແຮງດັນສູງ.
ໃນຖານະເປັນຜູ້ຜະລິດອຸປະກອນໄຟຟ້າແຮງດັນສູງແບບມືອາຊີບໃນປະເທດຈີນ, ພວກເຮົາສະຫນອງການແກ້ໄຂ 220kV Disconnect Switch ທີ່ເຊື່ອຖືໄດ້ເຊິ່ງປະກອບດ້ວຍປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງ, ການປັບຕົວພາຍນອກທີ່ເຂັ້ມແຂງ, ແລະປະຕິບັດຕາມມາດຕະຖານສາກົນ. ຜະລິດຕະພັນໄດ້ຖືກອອກແບບຕາມຄວາມຕ້ອງການ IEC 62271-102 ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສາຍສົ່ງແລະການແຜ່ກະຈາຍພະລັງງານ.
ໃນລະຫວ່າງການປະຕິບັດງານປົກກະຕິ, ໄດ້220kV Disconnect Switchປະຕິບັດການຈັດອັນດັບໃນປະຈຸບັນຢ່າງຕໍ່ເນື່ອງ. ເມື່ອຕ້ອງການການບໍາລຸງຮັກສາ, ມັນສ້າງຊ່ອງຫວ່າງທີ່ເຫັນໄດ້ຊັດເຈນຫຼັງຈາກການເປີດ, ໃຫ້ຜູ້ປະຕິບັດງານສາມາດກວດສອບແລະສ້ອມແປງອຸປະກອນໄຟຟ້າໃນນ້ໍາໄດ້ຢ່າງປອດໄພ.
ສະວິດຕັດການເຊື່ອມຕໍ່ໄດ້ຖືກອອກແບບສໍາລັບການດໍາເນີນງານການສະຫຼັບປະຈຸບັນທີ່ບໍ່ມີການໂຫຼດແລະເຮັດວຽກຮ່ວມກັນກັບ breakers ວົງຈອນແລະສະວິດ earthing ເພື່ອປັບປຸງຄວາມປອດໄພຂອງການດໍາເນີນງານສະຖານີຍ່ອຍ.

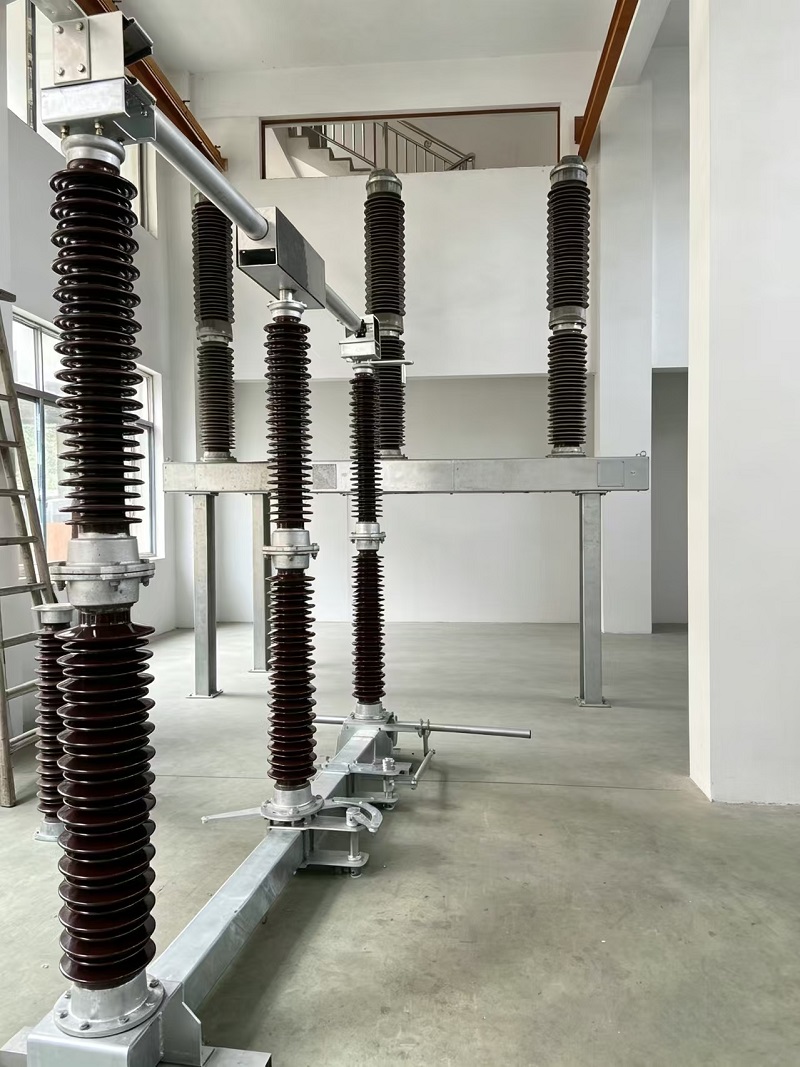

Disconnector 220kV ທີ່ສົມບູນປະກອບດ້ວຍໂຄງປະກອບການຕົ້ນຕໍສາມເຟດ, ສະຫນັບສະຫນູນ insulators, ລະບົບ conductive, ກອບພື້ນຖານເຫຼັກກ້າ, ແລະກົນໄກການດໍາເນີນງານ motor-driven. ແຕ່ລະອົງປະກອບຖືກປັບປຸງໃຫ້ເຫມາະສົມສໍາລັບການດໍາເນີນງານກາງແຈ້ງໃນໄລຍະຍາວພາຍໃຕ້ເງື່ອນໄຂທີ່ມີແຮງດັນສູງ.
ການຕິດຕໍ່ conductive ແມ່ນຜະລິດໂດຍໃຊ້ວັດສະດຸໂລຫະປະສົມທອງແດງທີ່ມີຄວາມຫນາແຫນ້ນສູງ. ການອອກແບບນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ານທານການຕິດຕໍ່, ຫຼຸດຜ່ອນການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມໃນລະຫວ່າງການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ, ແລະປັບປຸງການນໍາໄຟຟ້າແລະຄວາມຫນ້າເຊື່ອຖືຂອງການບໍລິການ.
insulators ສະຫນັບສະຫນູນແມ່ນຜະລິດດ້ວຍ alumina porcelain ຊັ້ນສູງຫຼືວັດສະດຸຢາງຊິລິໂຄນປະສົມທາງເລືອກ. ໂຄງປະກອບການ insulation ສະຫນອງຄວາມເຂັ້ມແຂງໄຟຟ້າທີ່ດີເລີດແລະການຕໍ່ຕ້ານສິ່ງແວດລ້ອມ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນ substations ກາງແຈ້ງ.
ກອບພື້ນຖານຮັບຮອງເອົາໂຄງປະກອບການເຫຼັກກ້າ galvanized ຮ້ອນທີ່ມີການຕໍ່ຕ້ານ corrosion ທີ່ເຂັ້ມແຂງ. ມັນເຫມາະສົມສໍາລັບການຕິດຕັ້ງກາງແຈ້ງໃນໄລຍະຍາວແລະຊ່ວຍຮັກສາຄວາມເຂັ້ມແຂງກົນຈັກພາຍໃຕ້ສະພາບອາກາດທີ່ແຕກຕ່າງກັນ.
ສະຫຼັບຕັດການເຊື່ອມຕໍ່ກາງແຈ້ງ 220kV ແມ່ນມີກົນໄກການເຮັດວຽກທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີ, ໃນຂະນະທີ່ການດໍາເນີນການສຸກເສີນດ້ວຍມືຍັງມີຢູ່. ກ່ອງກົນໄກໄດ້ຖືກອອກແບບດ້ວຍລະດັບການປ້ອງກັນ IP54 ເພື່ອປັບປຸງການປ້ອງກັນຂີ້ຝຸ່ນແລະນ້ໍາເຂົ້າ.
ກົນໄກການດໍາເນີນການປະກອບມີການຕິດຕໍ່ພົວພັນທີ່ສະຫນອງສັນຍານຕໍານິຕິຊົມຕໍາແຫນ່ງສໍາລັບລະບົບການຕິດຕາມຫ່າງໄກສອກຫຼີກ. ນີ້ອະນຸຍາດໃຫ້ຜູ້ປະກອບການສາມາດກວດສອບສະຖານະສະຫຼັບຢ່າງມີປະສິດທິພາບໃນສະຖານີຍ່ອຍທີ່ທັນສະໄຫມ.
ສະຫຼັບຕັດການເຊື່ອມຕໍ່ສາມາດໄດ້ຮັບການປະສົມປະສານກັບເຄື່ອງຕັດວົງຈອນແລະສະວິດ earthing ເພື່ອປ້ອງກັນການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງ. ລະບົບ interlocking ຄວາມປອດໄພຮັບປະກັນວ່າ:
| ປະເພດຜະລິດຕະພັນ | ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງ |
| ລະດັບແຮງດັນ | 252kV |
| ລະດັບຄວາມຖີ່ | 50Hz |
| ຈັດອັນດັບປັດຈຸບັນຢ່າງຕໍ່ເນື່ອງ | 1250A / 2000A / 2500A |
| ເວລາສັ້ນທົນກັບປະຈຸບັນ (3ວິ) | 40kA / 50kA |
| ສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | 100kA / 125kA |
| ວິທີການປະຕິບັດງານ | ການປະຕິບັດການຂັບເຄື່ອນດ້ວຍມໍເຕີກັບການດໍາເນີນງານສຸກເສີນຄູ່ມື |
| ກົນໄກການປ້ອງກັນກ່ອງ | IP54 |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | IEC 62271-102 |
220kV Disconnect Switch ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສາຍສົ່ງໄຟຟ້າແຮງດັນສູງ, ລວມທັງ:
ດ້ວຍການປະຕິບັດການໂດດດ່ຽວທີ່ເຊື່ອຖືໄດ້ແລະການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ, ອຸປະກອນນີ້ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ປອດໄພແລະຫມັ້ນຄົງຂອງລະບົບໄຟຟ້າທີ່ທັນສະໄຫມ.
Disconnector 220kV ຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງກາງແຈ້ງແລະສາມາດດໍາເນີນການໄດ້ຢ່າງຫນ້າເຊື່ອຖືພາຍໃຕ້ເງື່ອນໄຂສະພາບແວດລ້ອມຕ່າງໆ.
ຜະລິດຕະພັນສາມາດຖືກປັບແຕ່ງຕາມຄວາມຕ້ອງການຂອງໂຄງການທີ່ແຕກຕ່າງກັນ, ລວມທັງການແກ້ໄຂ insulation, ກົນໄກການດໍາເນີນງານ, ແລະລັກສະນະການປັບຕົວຂອງສິ່ງແວດລ້ອມ.
ໃນຖານະເປັນຜູ້ຜະລິດອຸປະກອນໄຟຟ້າແຮງດັນສູງຂອງຈີນທີ່ມີປະສົບການ, ພວກເຮົາສຸມໃສ່ການສະຫນອງການແກ້ໄຂການສົ່ງໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ແລະກໍາຫນົດເອງ. 220kV Disconnect Switch ຂອງພວກເຮົາປະສົມປະສານການອອກແບບໂຄງສ້າງແບບພິເສດ, ວັດສະດຸທົນທານ, ແລະການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງລະບົບໄຟຟ້າທີ່ທັນສະໄຫມ.
ດ້ວຍການປະຕິບັດຕາມມາດຕະຖານ IEC, ທາງເລືອກໃນການຕັ້ງຄ່າທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການສະຫນັບສະຫນູນດ້ານວິຊາການແບບມືອາຊີບ, ເຄື່ອງຕັດການເຊື່ອມຕໍ່ 220kV ຂອງພວກເຮົາສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້ສໍາລັບການໂດດດ່ຽວທີ່ປອດໄພແລະການດໍາເນີນງານທີ່ມີປະສິດທິພາບຂອງສະຖານີໄຟຟ້າແຮງສູງ.
