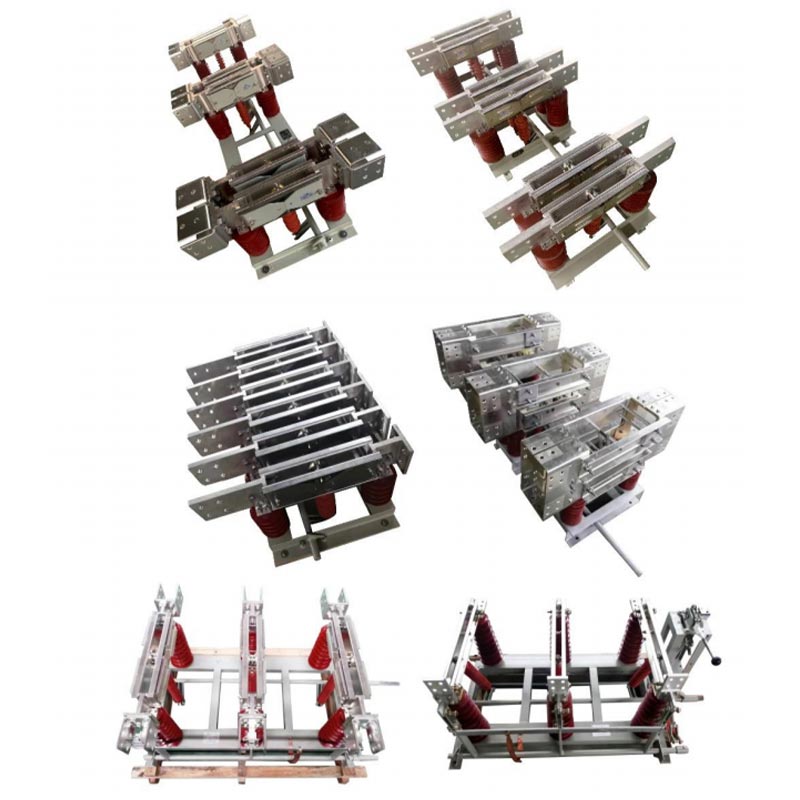

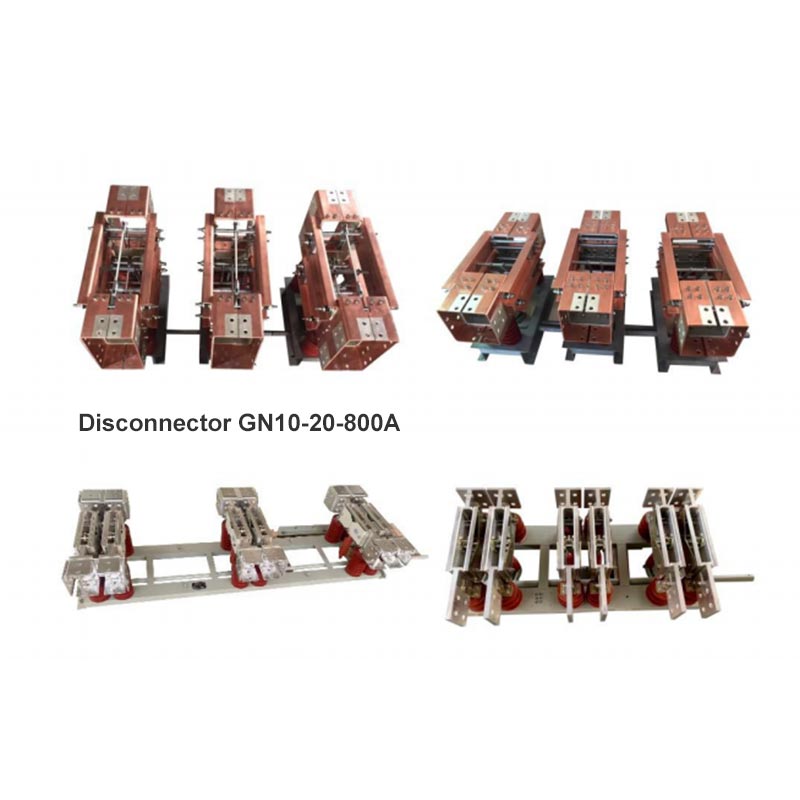

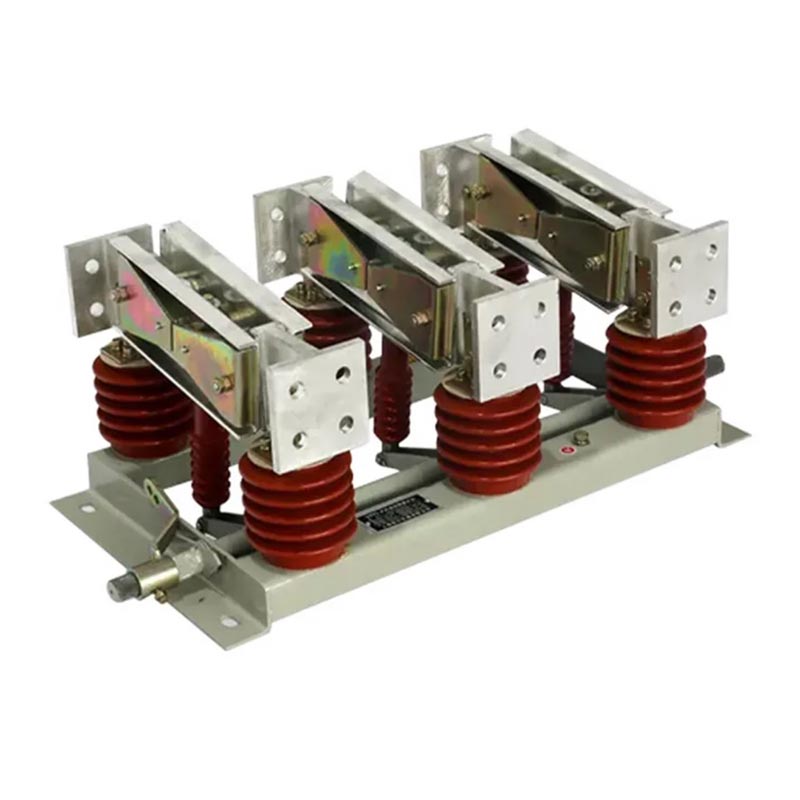

GN series Indoor Type Isolation Switch ແມ່ນອຸປະກອນສະຫຼັບບໍ່ມີການໂຫຼດທີ່ອອກແບບມາສະເພາະສຳລັບພາຍໃນ ລະບົບແຮງດັນສູງ. ມັນບັນລຸການຕັດການເຊື່ອມຕໍ່ພະລັງງານທາງດ້ານຮ່າງກາຍໂດຍການສະຫນອງຊ່ອງຫວ່າງການໂດດດ່ຽວທີ່ເຫັນໄດ້, ເຮັດໃຫ້ມັນເປັນ ອຸປະກອນທີ່ຈໍາເປັນສໍາລັບການບໍາລຸງຮັກສາທີ່ປອດໄພຂອງອຸປະກອນໄຟຟ້າແລະລະບົບ.
1. ການອອກແບບແບບໂມດູລາ (Modular Design): ປະກອບດ້ວຍສາມເສົາດຽວທີ່ເປັນເອກະລາດ, ເຊິ່ງສາມາດລວມກັນໄດ້ຢ່າງຍືດຫຍຸ່ນເປັນສາມເສົາ. ໂຄງສ້າງປະສົມປະສານ, ສາມາດປັບຕົວເຂົ້າກັບສະຖານະການການຕິດຕັ້ງຕ່າງໆ.
2. ລະບົບ conductivity ສູງໃນປະຈຸບັນ: ໃຊ້ການຕິດຕໍ່ໂລຫະປະສົມທອງແດງທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ສະຫນອງການ conductivity ທີ່ດີເລີດ. ແລະຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ, ສາມາດທົນທານຕໍ່ການດໍາເນີນງານໃນໄລຍະຍາວທີ່ມີກະແສໄຟຟ້າເຖິງ 10,000A.
3. ປະສິດທິພາບ insulation ທີ່ເຊື່ອຖືໄດ້: ປະກອບດ້ວຍ insulators ຕ້ານມົນລະພິດຄຸນນະພາບສູງ, ເຫມາະສົມສໍາລັບ Class III ແລະ IV ສະພາບແວດລ້ອມມົນລະພິດ.
4. ສະວິດພື້ນດິນທີ່ເປັນທາງເລືອກ: ບາງຕົວແບບປະສົມປະສານກັບສະວິດພື້ນດິນ, ບັນລຸການແຍກສາຍດິນທີ່ປອດໄພ. ວົງຈອນແລະເພີ່ມທະວີການຄວາມປອດໄພການດໍາເນີນງານ.
| ລະຫັດ | ຄວາມຫມາຍ |
| G | ເຄື່ອງຕັດການເຊື່ອມຕໍ່ |
| N | ປະເພດພາຍໃນ |
| □ | ໝາຍເລກ Serial ອອກແບບ |
| 20 | ແຮງດັນ (20kV) |
| D | ດ້ວຍ Earthing Switch |
| W | ປະເພດຕ້ານມົນລະພິດ |
| 8000 | ລະດັບປັດຈຸບັນ (8000A) |
| 80 | ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ (80kA) |
ໃນຖານະເປັນຜູ້ສະຫນອງມືອາຊີບຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງ, Usune ຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດກັບລະດັບຊາດແລະອຸດສາຫະກໍາ ມາດຕະຖານເພື່ອຮັບປະກັນຄຸນນະພາບ ແລະຄວາມປອດໄພຂອງຜະລິດຕະພັນ:
- GB 1985-2014 "ສະວິດຕັດເຊື່ອມຕໍ່ AC ແຮງດັນສູງ ແລະສະວິດສາຍດິນ"
GB/T 11022-2011 "ຂໍ້ກໍານົດດ້ານວິຊາການທົ່ວໄປສໍາລັບມາດຕະຖານ switchgear ແຮງດັນສູງແລະການຄວບຄຸມ"
- DL/T 486-2010 "ເງື່ອນໄຂການສັ່ງຊື້ທາງດ້ານວິຊາການສໍາລັບສະວິດຕັດການເຊື່ອມຕໍ່ AC ແຮງດັນສູງແລະສະວິດພື້ນດິນ"
- DL/T 593-2006 "ຂໍ້ກໍານົດດ້ານວິຊາການສໍາລັບການ switchgear ແລະການຄວບຄຸມແຮງດັນສູງ"
- ຄ່າແຮງດັນ: 12kV, 20kV, 35kV
- ກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບ: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- ລະດັບຄວາມທົນທານຕໍ່ກະແສໄຟຟ້າໄລຍະສັ້ນ: ສູງສຸດ 80kA
- ໂດຍ Function: Ungrounded, Single Grounded, Through-Wall Type

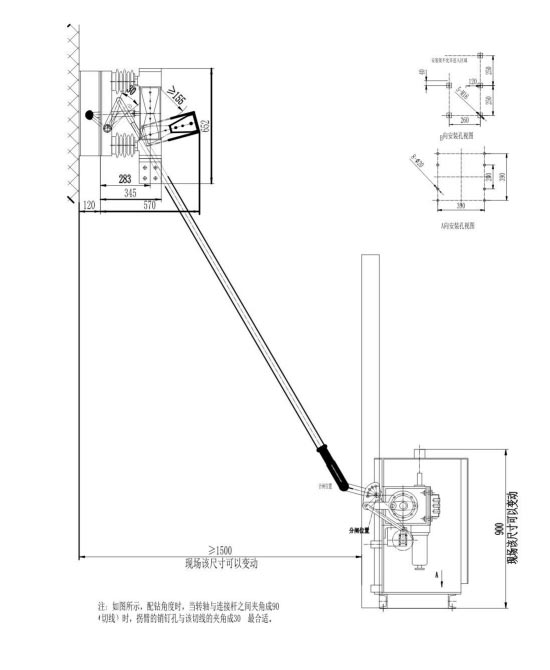

- ໂດຍວິທີການປະຕິບັດ: ຄູ່ມື, ໄຟຟ້າ (ທາງເລືອກ)
Indoor Type Isolation Switch ແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ຮຸນແຮງແລະມີຄວາມສາມາດປັບຕົວໄດ້ຢ່າງກວ້າງຂວາງ:
1. ອຸນຫະພູມສະພາບແວດລ້ອມ: -50℃ ~ +50℃
2. ລະດັບຄວາມສູງ: ≤2000m (ຄວາມສູງ≥2500mສາມາດປັບແຕ່ງໄດ້ເພື່ອເສີມຂະຫຍາຍການປັບຕົວໄດ້)
3. ຄວາມດັນລົມ: ≤700Pa (ເທົ່າກັບຄວາມໄວລົມ ≤34m/s)
4. ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ: ≤8
5. Icing Thickness: ≤20mm
6. ລະດັບມົນລະພິດ: ຊັ້ນ III, IV
7. ສະພາບແວດລ້ອມການຕິດຕັ້ງ: ບໍ່ມີອັນຕະລາຍທີ່ຕິດໄຟ ຫຼືລະເບີດ, ບໍ່ມີສານເຄມີກັດ, ແລະບໍ່ມີການສັ່ນສະເທືອນຮຸນແຮງ.
ກໍລະນີ: ໂຮງງານເຫຼັກກ້າຂະໜາດໃຫຍ່ໃນພາກຕາເວັນອອກຂອງຈີນ ຈໍາເປັນຕ້ອງໄດ້ຕິດຕັ້ງລະບົບປ່ຽງເຄື່ອງກໍາເນີດໄຟຟ້າ 20kV ດ້ວຍການໂດດດ່ຽວໃນປັດຈຸບັນ. ອຸປະກອນ. ສະພາບແວດລ້ອມຂອງພືດແມ່ນ harsh (ຂີ້ຝຸ່ນສູງ, ມົນລະພິດຫ້ອງ IV) ແລະມີຄວາມຕ້ອງການສູງໃນປະຈຸບັນ (8000A), ການວາງຄວາມຕ້ອງການທີ່ເຄັ່ງຄັດກ່ຽວກັບຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນ. ໃນທີ່ສຸດ, ໂຮງງານໄດ້ເລືອກ Usune GN□-20DW/8000-80 ສະຫຼັບຕັດເຊື່ອມຕໍ່. ເຫດຜົນຫຼັກແມ່ນການອອກແບບທີ່ທົນທານຕໍ່ມົນລະພິດ, ການປັບຕົວເຂົ້າກັບຫ້ອງຮຽນ IV ສະພາບແວດລ້ອມມົນລະພິດ, 8000A ຈັດອັນດັບປັດຈຸບັນທີ່ກົງກັບການໂຫຼດຜົນຜະລິດຂອງເຄື່ອງກໍາເນີດໄຟຟ້າ, ແລະສະຫຼັບດິນປະສົມປະສານ ຮັບປະກັນຄວາມປອດໄພໃນການບໍາລຸງຮັກສາ. ນັບຕັ້ງແຕ່ໄດ້ຮັບການມອບຫມາຍໃນປີ 2023, ອຸປະກອນໄດ້ດໍາເນີນການຢ່າງຫມັ້ນຄົງເປັນເວລາສອງປີ, ສະຫນອງການໂດດດ່ຽວທີ່ເຊື່ອຖືໄດ້ໃນລະຫວ່າງການບໍາລຸງຮັກສາປະຈໍາເດືອນ, ການກໍາຈັດຄວາມສ່ຽງຕໍ່ການຊ໊ອກໄຟຟ້າ. ໄດ້ insulators ທົນທານຕໍ່ມົນລະພິດສະແດງໃຫ້ເຫັນບໍ່ມີ aging ຫຼືເຄື່ອງຫມາຍການໄຫຼທີ່ຈະແຈ້ງ, ການຫຼຸດຜ່ອນການບໍາລຸງຮັກສາຢ່າງຫຼວງຫຼາຍ ຄວາມຖີ່ແລະຄ່າໃຊ້ຈ່າຍ, ພິສູດວ່າສະຫຼັບຕົວຕັດການເຊື່ອມຕໍ່ Usune GN ເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບວຽກຫນັກ. ລະບົບໄຟຟ້າອຸດສາຫະກໍາ.
A1: A disconnector switching ເປັນອຸປະກອນສະຫຼັບບໍ່ມີການໂຫຼດທີ່ບໍ່ມີຄວາມສາມາດໃນການ extinguishing arc; ມັນຖືກນໍາໃຊ້ພຽງແຕ່ ແຍກວົງຈອນຫຼັງຈາກຕົວຕັດວົງຈອນຕັດການໂຫຼດ. ສະວິດໂຫຼດສາມາດຕັດການເຊື່ອມຕໍ່ການໂຫຼດທີ່ແນ່ນອນ ປະຈຸບັນ. ປຸ່ມຕັດເຊື່ອມຕໍ່ຊຸດ GN ໃຫ້ຊ່ອງຫວ່າງທີ່ເບິ່ງເຫັນໄດ້, ຮັບປະກັນຄວາມປອດໄພຢ່າງແທ້ຈິງໃນລະຫວ່າງ ບໍາລຸງຮັກສາ.
A2: ແມ່ນແລ້ວ. ຮູບແບບມາດຕະຖານແມ່ນເຫມາະສົມສໍາລັບລະດັບຄວາມສູງ ≤2000m. ສໍາລັບລະດັບຄວາມສູງ≥2500m, Usune ສາມາດເສີມຂະຫຍາຍ insulation ແລະ ການປະຕິບັດກົນຈັກຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້ເພື່ອຮັບປະກັນການດໍາເນີນງານອຸປະກອນທີ່ຫມັ້ນຄົງ.
A3: ການບໍາລຸງຮັກສາເປັນປົກກະຕິປະກອບມີ: (1) ການກວດສອບ insulators ສໍາລັບ cracks ແລະ discharge marks; (2) ການທົດສອບຄວາມກົດດັນຕິດຕໍ່ ແລະອຸນຫະພູມ (≤70℃ໃນປັດຈຸບັນການຈັດອັນດັບ); (3) ການກວດສອບຄວາມສົມບູນຂອງສະວິດດິນແລະອຸປະກອນ interlocking; (4) ເປັນປົກກະຕິ lubricating ກົນໄກການດໍາເນີນງານ. ການບໍາລຸງຮັກສາທີ່ເຫມາະສົມສາມາດຮັບປະກັນຊີວິດການບໍລິການຂອງ 20-30 ປີ.
The Usune GN series Indoor Type Isolation Switch ປະສົມປະສານເຕັກໂນໂລຊີກ້າວຫນ້າທາງດ້ານ, ປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້, ແລະກ້ວາງ ການປັບຕົວໄດ້, ເຮັດໃຫ້ມັນເປັນຜະລິດຕະພັນທີ່ຕ້ອງການສໍາລັບໂຮງງານໄຟຟ້າຂະຫນາດໃຫຍ່, ໂຮງງານເຫຼັກ, ແລະລະບົບໄຟຟ້າອຸດສາຫະກໍາ. ເປັນ ຜູ້ຜະລິດຊັ້ນນໍາໃນອຸດສາຫະກໍາໄຟຟ້າແຮງດັນສູງຂອງຈີນ, Zhejiang Usune Electric Co., Ltd., ອີງໃສ່ ທີມງານ R&D ທີ່ເປັນມືອາຊີບ, ລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດ, ແລະປະສົບການໂຄງການທີ່ອຸດົມສົມບູນ, ໃຫ້ຜູ້ໃຊ້ ຜະລິດຕະພັນທີ່ມີຄຸນນະພາບສູງແລະການແກ້ໄຂທີ່ກໍາຫນົດເອງ. ບໍ່ວ່າຈະເປັນໂຄງການໃຫມ່ຫຼືການຍົກລະດັບອຸປະກອນ, ມັນສາມາດສະຫນອງຄວາມປອດໄພ, ການປົກປ້ອງການໂດດດ່ຽວພະລັງງານທີ່ຫມັ້ນຄົງ, ແລະປະສິດທິຜົນ.
