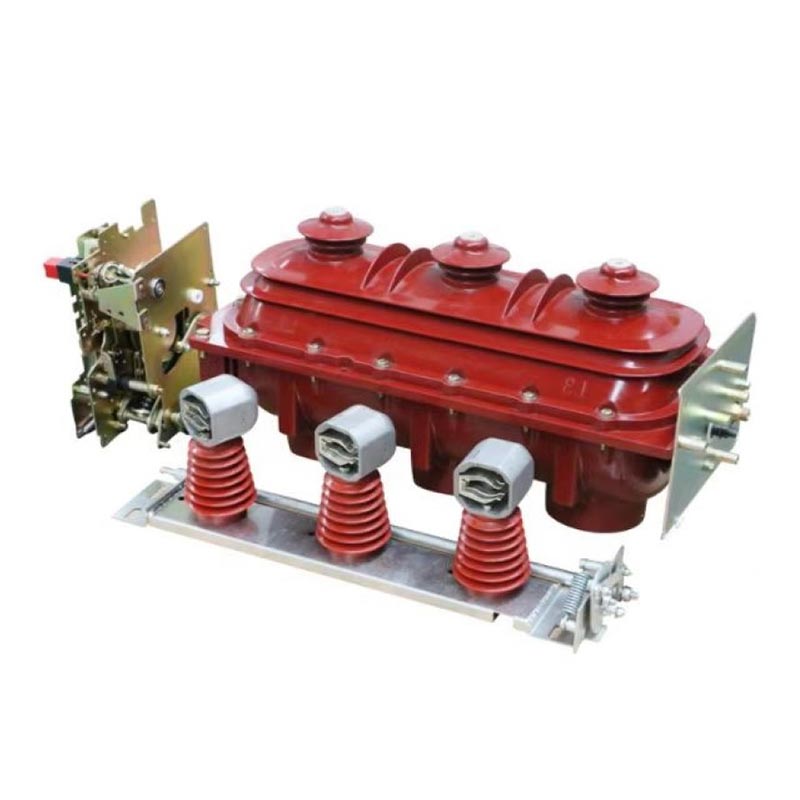

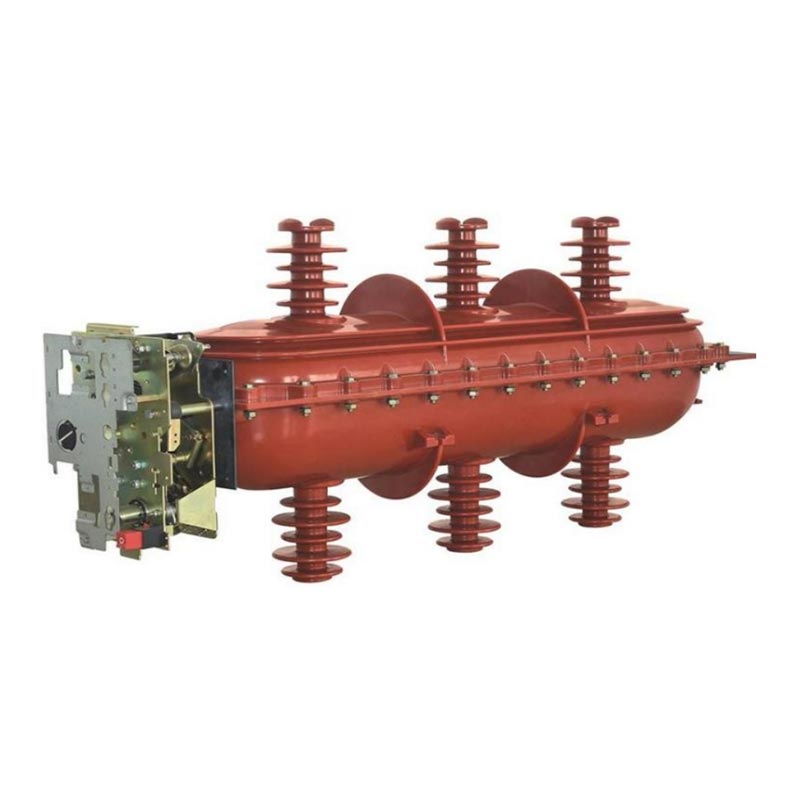

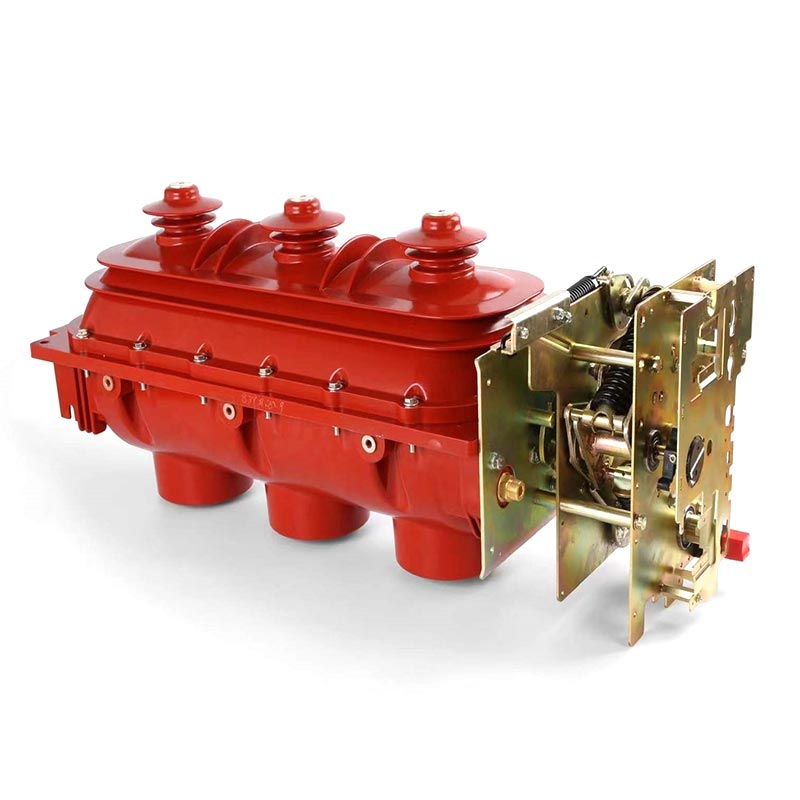

Usune FLN36-40.5 Indoor Load Break Switch Switch ເປັນອົງປະກອບໄຟຟ້າແຮງດັນສູງຫຼັກທີ່ພັດທະນາເປັນເອກະລາດ. ແລະຜະລິດໂດຍ Zhejiang Usune Electric. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບພະລັງງານທີ່ປອດໄພແລະປະສິດທິພາບ ຄວາມຕ້ອງການການແຈກຢາຍຂອງສະຖານະການແຮງດັນທີ່ມີການຈັດອັນດັບ 35kV ແລະເປັນອຸປະກອນທີ່ສໍາຄັນໃນການແຈກຢາຍພະລັງງານທີ່ທັນສະໄຫມ ລະບົບ, ໂດຍສະເພາະທີ່ເຫມາະສົມສໍາລັບການເຄືອຂ່າຍວົງແລະລະບົບການສະຫນອງພະລັງງານສອງ radial, ມີບົດບາດສໍາຄັນໃນການຮັບປະກັນ. ລະບົບສາຍສົ່ງ ແລະແຈກຢາຍພະລັງງານທີ່ໝັ້ນຄົງ ແລະປອດໄພ. ຜະລິດຕະພັນນີ້ສາມາດເປີດແລະປິດກະແສການໂຫຼດໄດ້ຢ່າງເປັນອິດສະຫຼະ ແລະກະແສໄຟຟ້າເກີນ, ຫຼືມັນສາມາດຖືກລວມເຂົ້າກັນເປັນຊຸດດ້ວຍຟິວທີ່ຈໍາກັດໃນປະຈຸບັນເພື່ອທົດແທນເຄື່ອງຕັດວົງຈອນ. ສະວິດການໂຫຼດຈັດການການສະຫຼັບຂອງກະແສໂຫຼດຕ່າງໆ, ໃນຂະນະທີ່ຟິວທີ່ຈໍາກັດໃນປະຈຸບັນຈັດການກັບການແຕກຫັກ. ຂອງກະແສໄຟຟ້າເກີນຫນັກແລະກະແສໄຟຟ້າສັ້ນ, ບັນລຸການປົກປ້ອງຫຼາຍລະດັບສໍາລັບລະບົບໄຟຟ້າ. ຂອງມັນ ໂຄງປະກອບການກະທັດລັດ, ການຕິດຕັ້ງງ່າຍ, ແລະການດໍາເນີນງານທີ່ບໍ່ມີການບໍາລຸງຮັກສາເຮັດໃຫ້ມັນເປັນຜະລິດຕະພັນທີ່ເຫມາະສົມສໍາລັບການຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ ການຍົກລະດັບແລະການເພີ່ມປະສິດທິພາບການແຈກຢາຍພະລັງງານອຸດສາຫະກໍາ.
The Indoor Load Break Switch adopts double-break, ສາມຕໍາແຫນ່ງ, rotating ໂຄງສ້າງການຕິດຕໍ່ເຄື່ອນຍ້າຍ, ຕິດຕັ້ງດ້ວຍ. ຫ້ອງດັບໄຟສາມຕຳແໜ່ງ (ເປີດ-ປິດ-ພື້ນ), ຮັບປະກັນການສະຫຼັບທີ່ລຽບງ່າຍພາຍໃຕ້ການເຮັດວຽກທີ່ແຕກຕ່າງກັນ. ເງື່ອນໄຂແລະການປັບປຸງຄວາມຫມັ້ນຄົງຂອງລະບົບ. ການອອກແບບການຕິດຕັ້ງສາມໄລຍະໂດຍລວມສະຫນອງການ synchronization ທີ່ດີ, ອົງປະກອບຫນ້ອຍ, ແລະການມອບຫມາຍສະດວກແລະການຕິດຕັ້ງ, ການຫຼຸດຜ່ອນຄວາມຫຍຸ້ງຍາກຂອງການກໍ່ສ້າງໃນເວັບໄຊແລະ ບໍາລຸງຮັກສາ.
ສະວິດໃຊ້ເປືອກຫຸ້ມນອກ epoxy resin ເທິງແລະຕ່ໍາສໍາລັບການປະກອບປະທັບຕາ. ວົງຈອນຕົ້ນຕໍແລະຫນ້າດິນ ລະບົບວົງຈອນທັງຫມົດແມ່ນຕັ້ງຢູ່ໃນແກະ, ແຍກສະພາບແວດລ້ອມພາຍນອກຢ່າງມີປະສິດທິພາບແລະປ້ອງກັນຝຸ່ນ ແລະການກັດກ່ອນຄວາມຊຸ່ມ. ຄວາມເຂັ້ມແຂງ insulation ສູງຂອງຈຸດພັກຜ່ອນແລະໄລຍະຫ່າງ creepage ຂະຫນາດໃຫຍ່, ຄຽງຄູ່ກັບ ການປ້ອງກັນແຮງດັນທີ່ເທົ່າທຽມກັນຢູ່ປາຍຍອດອອກ, ເສີມຂະຫຍາຍຄວາມຫນ້າເຊື່ອຖືຂອງ insulation ແລະຕອບສະຫນອງຄວາມຫມັ້ນຄົງ. ຄວາມຕ້ອງການທີ່ເຂັ້ມງວດຂອງລະບົບກະຈາຍໄຟຟ້າແຮງດັນສູງ.
ປະສິດທິພາບຄວາມປອດໄພທີ່ດີເລີດ. ໃນກໍລະນີຂອງຄວາມຜິດ arcing ພາຍໃນ, ໂຄງສ້າງດ້ານຫລັງທີ່ອ່ອນແອຂອງທໍ່ນອກ ຈະແຕກ, ແລະປ່ຽງລະບາຍຄວາມກົດດັນຢູ່ດ້ານເທິງຂອງຕູ້ຈະເປີດ, ຂັບໄລ່ກະແສລົມທີ່ມີຄວາມກົດດັນເກີນ. ຢູ່ນອກຕູ້, ປ້ອງກັນຄວາມເສຍຫາຍອຸປະກອນແລະອັນຕະລາຍຄວາມປອດໄພສ່ວນບຸກຄົນ. ຕິດຕັ້ງດ້ວຍ interlock ຫ້າຫຼັກຖານສະແດງ ການທໍາງານ, ມັນພື້ນຖານກໍາຈັດຄວາມຜິດພາດ, ຮັບປະກັນຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານແລະອຸປະກອນ.
ປຸ່ມສະວິດການໂຫຼດໃນລົ່ມສະໜັບສະໜຸນທັງໂໝດການໃຊ້ງານດ້ວຍມື ແລະແບບໄຟຟ້າ, ປັບຕົວເຂົ້າກັບສະຖານທີ່ໄດ້ຢ່າງຍືດຫຍຸ່ນ ຄວາມຕ້ອງການ, ສະເຫນີຄວາມສະດວກແລະຄວາມຫນ້າເຊື່ອຖື. ມັນຮັບຮອງເອົາການອອກແບບທີ່ບໍ່ມີການບໍາລຸງຮັກສາ, ມີໄຟຟ້າຍາວແລະ ອາຍຸຂອງກົນຈັກ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕໍ່ມາ. switchgear ແມ່ນການກໍ່ສ້າງທັງຫມົດຂອງອາລູມິນຽມ - ສັງກະສີ ແຜ່ນ, ສະເຫນີຄວາມຕ້ານທານ corrosion ແລະຄວາມເຂັ້ມແຂງກົນຈັກສູງ, ເຫມາະສໍາລັບສະພາບການເຮັດວຽກພາຍໃນເຮືອນຕ່າງໆ.
1. ຄວາມປອດໄພຂອງ insulation ສູງ: ໃຊ້ການອອກແບບ insulation ແຮງດັນສູງຕົ້ນຕໍທີ່ມີຂອບສູງແລະ IP33. rating ການປົກປັກຮັກສາ, ມັນເສີມຂະຫຍາຍລະດັບຄວາມປອດໄພ insulation ຂອງ compartment ທາງຫນ້າ, ປະສິດທິຜົນ ປົກປ້ອງຄວາມປອດໄພສ່ວນຕົວຂອງຜູ້ປະຕິບັດງານ.
2. ການນໍາໃຊ້ທີ່ກວ້າງຂວາງ: ເຫມາະສົມສໍາລັບສະຖານະການທີ່ຫນາແຫນ້ນ, ຂະຫນາດນ້ອຍ, ແລະການປະຕິບັດເລື້ອຍໆ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕົວເມືອງ. ຕາຂ່າຍໄຟຟ້າ, ການແຜ່ກະຈາຍພະລັງງານອຸດສາຫະກໍາແລະການຄ້າ, ແລະການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າໃຫມ່, ຕອບສະຫນອງຄວາມຕ້ອງການທີ່ຫຼາກຫຼາຍ ສະຖານະການທີ່ແຕກຕ່າງກັນ.
3. ການອອກແບບປະສົມປະສານ: ການອອກແບບສະຫຼັບປະສົມປະສານທີ່ຫນາແຫນ້ນ, ປະສົມປະສານການແຍກສະຫຼັບແລະຫນ້າດິນ, ຫຼຸດຜ່ອນການຄອບຄອງພື້ນທີ່ອຸປະກອນ ແລະອໍານວຍຄວາມສະດວກໃນການເຊື່ອມໂຍງລະບົບການກະຈາຍພະລັງງານ.
4. ຄວາມຫນ້າເຊື່ອຖືສູງ: ໃຊ້ສະຫວິດການໂຫຼດ SF6 ຄວາມຫນ້າເຊື່ອຖືສູງ. ຄວາມກົດດັນຂອງອາຍແກັສ SF6 ແມ່ນຕ່ໍາ, ການດໍາເນີນງານແມ່ນຫນ້າເຊື່ອຖື, ແລະ ອາຍຸການເກັບຮັກສາອາຍແກັສສາມາດບັນລຸ 20 ປີ, ລົບລ້າງຄວາມຕ້ອງການສໍາລັບການເຕີມອາຍແກັສເລື້ອຍໆແລະຮັບປະກັນ. ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.
| ບໍ່. | ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີ |
| 1 | ລະດັບແຮງດັນ | kV | 40.5 |
| 2 | ອັນດັບປັດຈຸບັນ | A | 630 |
| 3 | ລະດັບຄວາມຖີ່ | Hz | 50/60 |
| 4 | ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ | kV | 95/110 |
| 5 | Lightning Impulse ທົນທານຕໍ່ແຮງດັນ | kV | 185/215 |
| 6 | ຈັດອັນດັບປັດຈຸບັນໄລຍະສັ້ນ (ສູງສຸດ) | kA | 50 |
| 7 | ປະເມີນຄ່າກະແສຫັກຂອງວົງປິດ | A | 630 |
| 8 | ໃຫ້ຄະແນນ Active Load Breaking Current | A | 630 |
| 9 | ການຈັດອັນດັບການໂອນປະຈຸບັນ | A | 1000 |
| 10 | ໃຫ້ຄະແນນວົງຈອນສັ້ນທົນທານຕໍ່ປະຈຸບັນ | kA | 20 |
| 11 | ຄວາມຕ້ານທານຕໍ່ວົງຈອນຕົ້ນຕໍ | μΩ | 85 |
| 12 | ຄວາມອົດທົນກົນຈັກ | ເວລາ | 2000 |
| 13 | ອັດຕາການຮົ່ວໄຫຼຂອງອາຍແກັສປະຈໍາປີ | % | ≤0.1 |
ສະຫຼັບການພັກຜ່ອນການໂຫຼດໃນລົ່ມນີ້ໃຊ້ອາຍແກັສ SF6 ເປັນຕົວກາງຂອງການດັບໄຟ, ເຊິ່ງມີການດັບໄຟ arc ທີ່ດີເລີດ. ແລະປະສິດທິພາບ insulation. ໃນເວລາທີ່ສະຫຼັບທໍາລາຍປະຈຸບັນ, arc ຈະຖືກສ້າງຂຶ້ນທັນທີທັນໃດຕາມການແຍກຂອງ ການຕິດຕໍ່ພົວພັນການເຄື່ອນຍ້າຍແລະ stationary. ຂັບເຄື່ອນໂດຍພາກສະຫນາມແມ່ເຫຼັກຂອງແມ່ເຫຼັກຖາວອນ, arc ຍ້າຍຢ່າງໄວວາແລະ ຖືກຍືດຍາວ, ໃນຂະນະທີ່ຖືກ ionized ຢ່າງຕໍ່ເນື່ອງແລະເຢັນໂດຍອາຍແກັສ SF6, ໃນທີ່ສຸດກໍ່ດັບລົງເມື່ອກະແສໄຟຟ້າ. ຂ້າມສູນ, ບັນລຸການຂັດຂວາງທີ່ປອດໄພແລະໄວ.
ໄລຍະຫ່າງຂອງຈຸດພັກຜ່ອນສອງເທົ່າໃຫ້ຄວາມໂດດດ່ຽວສູງ ແລະລະດັບການສນວນກັນລະລາຍແຕກ. ການນໍາໃຊ້ແມ່ເຫຼັກຖາວອນ ຫຼັກການ arc rotating, ມັນມີລັກສະນະການບໍລິໂພກພະລັງງານຕ່ໍາ, ຄວາມສາມາດ extinguishing arc ທີ່ເຂັ້ມແຂງ, ແລະ ການສວມໃສ່ການຕິດຕໍ່ຫນ້ອຍ, ປະສິດທິຜົນຂະຫຍາຍຊີວິດໄຟຟ້າຂອງສະຫວິດ.
ເພື່ອຮັບປະກັນການເຮັດວຽກຂອງຜະລິດຕະພັນທີ່ຫມັ້ນຄົງ, ຕ້ອງປະຕິບັດຕາມເງື່ອນໄຂດັ່ງຕໍ່ໄປນີ້ສໍາລັບການຕິດຕັ້ງແລະການນໍາໃຊ້:
1. ລະດັບຄວາມສູງ: ບໍ່ເກີນ 1000 ແມັດ (ຄວາມຕ້ອງການພິເສດຕ້ອງລະບຸໃນເວລາສັ່ງ);
2. ອຸນຫະພູມສະພາບແວດລ້ອມ: -25℃～+40℃;
3. ຄວາມຊຸ່ມຊື່ນທີ່ກ່ຽວຂ້ອງ: ສະເລ່ຍປະຈໍາວັນ ≤95%, ສະເລ່ຍປະຈໍາເດືອນ ≤90%;
4. ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ: ບໍ່ເກີນຊັ້ນ B;
5. ອາກາດລ້ອມຮອບບໍ່ມີມົນລະພິດຮ້າຍແຮງເຊັ່ນ: ຂີ້ຝຸ່ນ, ຄວັນຢາສູບ, ສານເຄມີກັດກ່ອນ, ແກັສໄວໄຟ, ນໍ້າມັນແອັດຊັງ, ແລະ.
ສີດເກືອ.
ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງໃນປະເທດຈີນ, Yu Shun Electric ໄດ້ສະຫນອງ FLN36-40.5. ປຸ່ມສະວິດການໂຫຼດພາຍໃນອາຄານສໍາລັບໂຄງການຍົກລະດັບຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງຂະຫນາດໃຫຍ່ໃນພາກຕາເວັນອອກຂອງຈີນ. ໂຄງການມີສ່ວນຮ່ວມ ສາຍກະຈາຍ 35kV ໃນ 8 ຕົວເມືອງ, ກວມເອົາເຂດທີ່ຢູ່ອາໄສ, ສູນການຄ້າ, ແລະສວນອຸດສາຫະກໍາ, ກັບຄວາມຕ້ອງການສູງທີ່ສຸດສໍາລັບຄວາມຫມັ້ນຄົງຂອງການສະຫນອງພະລັງງານແລະຄວາມປອດໄພ.
ກ່ອນທີ່ຈະຍົກລະດັບ, ເຄື່ອງປ່ຽນທີ່ມີຢູ່ແລ້ວໄດ້ຮັບຄວາມເສຍຫາຍຈາກການສນວນທີ່ບໍ່ດີ, ການບໍາລຸງຮັກສາເລື້ອຍໆ, ແລະຄວາມປອດໄພຕ່ໍາ, ບໍ່ຕອບສະໜອງຄວາມຕ້ອງການຂອງການພັດທະນາຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ. ຫຼັງຈາກການເລືອກຜະລິດຕະພັນນີ້, ໂຄງການດັ່ງກ່າວໄດ້ບັນລຸຜົນ ສາມການປັບປຸງທີ່ສໍາຄັນ: ຫນ້າທໍາອິດ, ຫ້າຫຼັກຖານສະແດງ interlocking ແລະ arc-extinguishing ການອອກແບບຫຼຸດຜ່ອນ misoperation ແລະ. ຄວາມຜິດ arc, ການປັບປຸງຄວາມປອດໄພຂອງລະບົບ; ອັນທີສອງ, ການອອກແບບທີ່ບໍ່ມີການບໍາລຸງຮັກສາຫຼຸດຜ່ອນເວລາບໍາລຸງຮັກສາປະຈໍາເດືອນໂດຍ 80%, ຫຼຸດຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານແລະບໍາລຸງຮັກສາ; ແລະທີສາມ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນປັບຕົວເຂົ້າກັບພື້ນທີ່ຕິດຕັ້ງພາຍໃນ ຂອງສະຖານີຍ່ອຍໃນຕົວເມືອງ, ສ້າງຄວາມສະດວກໃຫ້ແກ່ການເຊື່ອມໂຍງລະບົບຈຳໜ່າຍໄຟຟ້າ. ຜະລິດຕະພັນໄດ້ປະສົບກັບຄວາມລົ້ມເຫລວເປັນສູນ ໃນໄລຍະສອງປີຂອງການດໍາເນີນງານ, ຮັບປະກັນການສະຫນອງພະລັງງານທີ່ຫມັ້ນຄົງສໍາລັບຜູ້ຢູ່ອາໄສຫຼາຍກວ່າ 500,000 ແລະຫຼາຍກວ່າ 300 ວິສາຫະກິດ, ໄດ້ຮັບການຍອມຮັບຢ່າງສູງຈາກເຈົ້າຂອງໂຄງການ ແລະ ພະແນກສະໜອງໄຟຟ້າທ້ອງຖິ່ນ. Usune Electric, ເປັນຜູ້ສະຫນອງ, ສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບລວມທັງຄໍາແນະນໍາໃນການຕິດຕັ້ງແລະການຝຶກອົບຮົມດ້ານວິຊາການ.
A1: ຜະລິດຕະພັນຮັບຮອງເອົາການອອກແບບທີ່ບໍ່ມີການບໍາລຸງຮັກສາທີ່ມີຊີວິດໄຟຟ້າແລະກົນຈັກຍາວ. ອາຍແກັສ SF6 ຊີວິດການເກັບຮັກສາສາມາດບັນລຸ 20 ປີ. ພາຍໃຕ້ເງື່ອນໄຂການນໍາໃຊ້ປົກກະຕິ, ບໍ່ຈໍາເປັນຕ້ອງມີການບໍາລຸງຮັກສາປົກກະຕິ; ແຕ່ລະໄລຍະເທົ່ານັ້ນ ການກວດສອບຂອງທໍ່ອຸປະກອນ, ກົນໄກການດໍາເນີນງານ, ແລະຄວາມກົດດັນຂອງອາຍແກັສ (ຖ້າຈໍາເປັນ) ແມ່ນຈໍາເປັນ. ຜະລິດຕະພັນ Usune ທັງຫມົດ ຜ່ານການທົດສອບຄຸນນະພາບຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານເພື່ອຮັບປະກັນອາຍຸຜະລິດຕະພັນແລະຄວາມຫນ້າເຊື່ອຖື.
A2: ຄວາມແຕກຕ່າງທີ່ ສຳ ຄັນແມ່ນວ່າສະຫຼັບການຢຸດການໂຫຼດສ່ວນໃຫຍ່ແມ່ນໃຊ້ເພື່ອເປີດແລະປິດກະແສການໂຫຼດແລະການໂຫຼດເກີນ. ກະແສໄຟຟ້າ, ໃນຂະນະທີ່ເຄື່ອງຕັດວົງຈອນແບບດັ້ງເດີມສາມາດລົບກວນກະແສໄຟຟ້າສັ້ນ. ຜະລິດຕະພັນນີ້, ສົມທົບກັບ fuse ຈໍາກັດໃນປະຈຸບັນໃນຊຸດ, ສາມາດທົດແທນ breaker ວົງຈອນ: ສະຫຼັບ breaker ຮັບຜິດຊອບ ສໍາລັບການສະຫຼັບແລະປິດປັດຈຸບັນໂຫຼດຕ່າງໆ, ໃນຂະນະທີ່ fuse ກໍານົດໃນປັດຈຸບັນຈັດການ overload ຫນັກແລະ ການຂັດຈັງຫວະກະແສໄຟຟ້າສັ້ນ. ມັນເຫມາະສົມສໍາລັບເຄືອຂ່າຍວົງແຫວນ 35kV ແລະລະບົບການສະຫນອງພະລັງງານສອງ radial (ເຊັ່ນ ເປັນສາຂາຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ, ຫ້ອງຈໍາຫນ່າຍອຸດສາຫະກໍາແລະການຄ້າ, ແລະອື່ນໆ), ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍອຸປະກອນໃນຂະນະທີ່ ຮັບປະກັນຄວາມປອດໄພຂອງລະບົບ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, Yushun Electric ສາມາດສະຫນອງດ້ານວິຊາການມືອາຊີບ ຄໍາແນະນໍາເພື່ອຊ່ວຍລູກຄ້າໃນການເລືອກວິທີແກ້ໄຂທີ່ເຫມາະສົມ.
