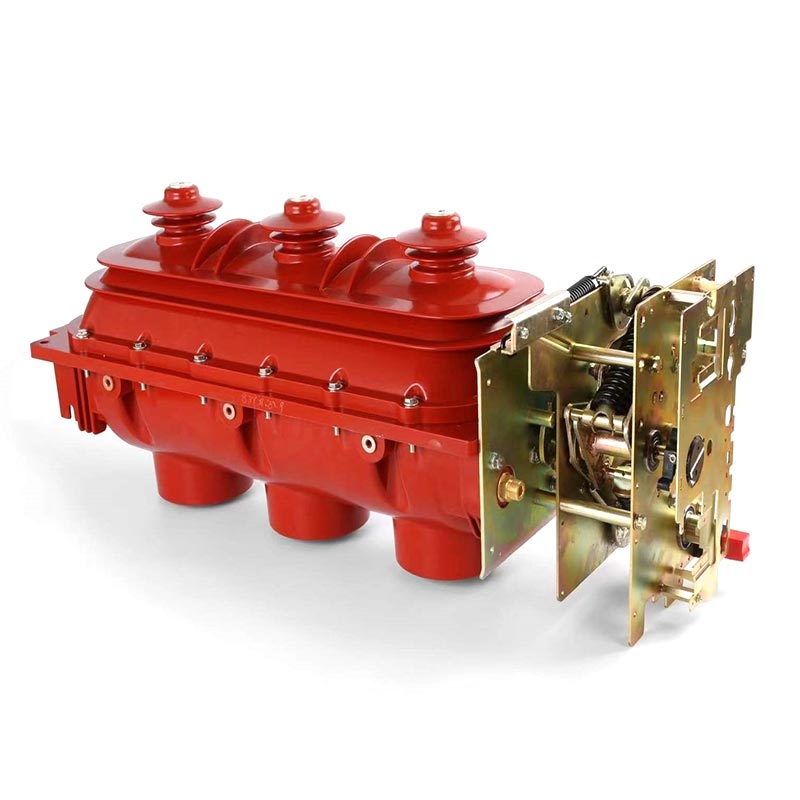

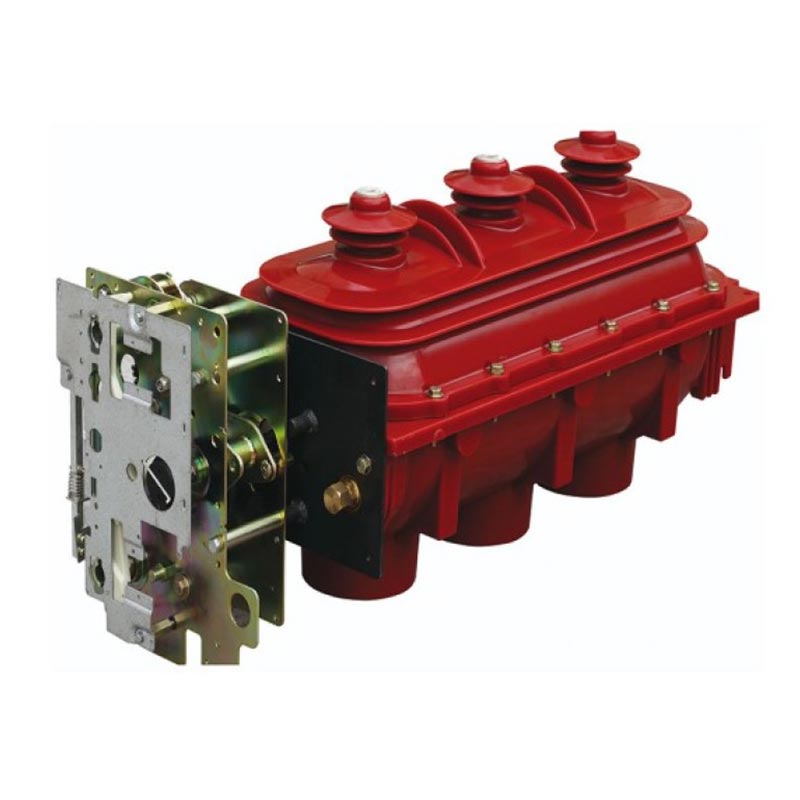

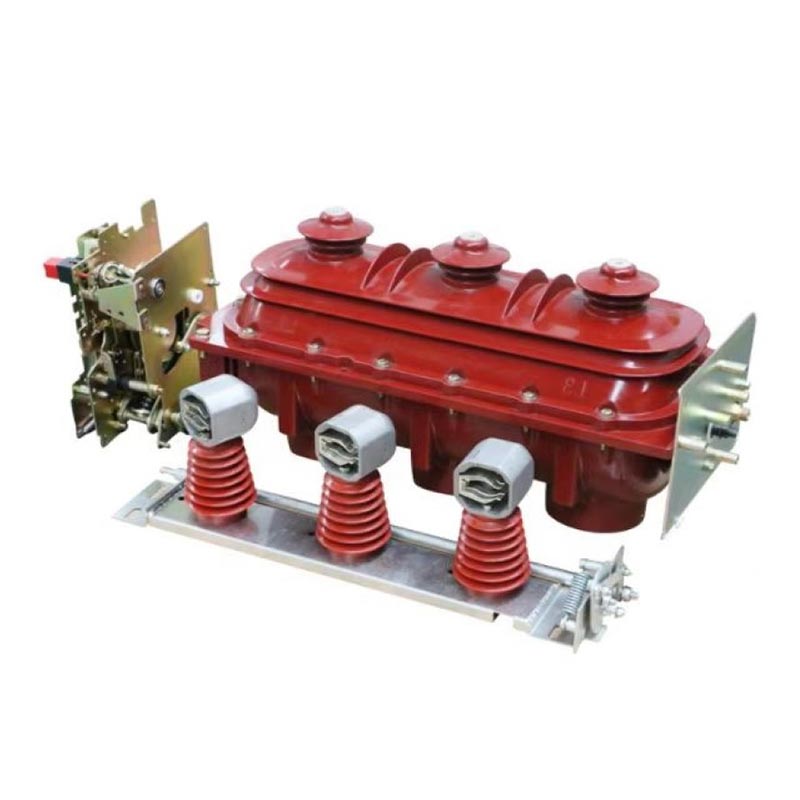

The Usune RMU Load Break Switch ສ່ວນໃຫຍ່ແມ່ນປະກອບມີສາມປະເພດຂອງຜະລິດຕະພັນທີ່ພັດທະນາເປັນເອກະລາດ: AC indoor ສະຫຼັບການໂຫຼດ SF6 ແຮງດັນສູງ, ເຄື່ອງໃຊ້ປະສົມປະສານການໂຫຼດສະວິດຟິວ, ແລະສະວິດໂຫຼດທີ່ຕິດຢູ່ກັບສາຍເຄເບີ້ນ, ກວມເອົາ FLN36-12D (ສະຫຼັບການໂຫຼດ) ແລະ FLRN36-12D (load switch-fuse ເຄື່ອງປະສົມປະສານ) ແບບ. ຜະລິດຕະພັນເຫຼົ່ານີ້ ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງສະຖານະການການແຜ່ກະຈາຍພະລັງງານທີ່ຫຼາກຫຼາຍ, ແລະໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບສະລັບສັບຊ້ອນ ຂໍ້ກໍານົດການດໍາເນີນງານຂອງລະບົບພະລັງງານຂອງຈີນ. ໃນຖານະເປັນຜະລິດຕະພັນຫຼັກຂອງບໍລິສັດ Zhejiang Usune Electric Co., Ltd., ນີ້ ສະວິດແມ່ນຜະລິດຢູ່ໃນໂຮງງານທີ່ທັນສະໄຫມຂອງບໍລິສັດ, ພາຍໃຕ້ການທົດສອບຄຸນນະພາບຢ່າງເຂັ້ມງວດຕະຫຼອດຂະບວນການ ເພື່ອຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.
1. Usune ໄດ້ມີສ່ວນຮ່ວມຢ່າງເລິກເຊິ່ງໃນ R&D ແລະການຜະລິດອຸປະກອນໄຟຟ້າແຮງດັນສູງເປັນເວລາຫຼາຍປີ, ສະສົມປະສົບການທີ່ອຸດົມສົມບູນໃນຄໍາຮ້ອງສະຫມັກພາກສະຫນາມ. ສະຫຼັບການພັກຜ່ອນການໂຫຼດ RMU ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຫລາຍພັນຄົນ ໂຄງການທັງພາຍໃນແລະຕ່າງປະເທດ, ການກວດສອບການປັບຕົວແລະຄວາມຫນ້າເຊື່ອຖືຂອງຕົນໃນສະພາບແວດລ້ອມຕ່າງໆ.
2. RMU Load Break Switch ຖືກພັດທະນາຢ່າງເປັນເອກະລາດໂດຍທີມງານ R&D ມືອາຊີບຂອງ Usune, ດູດເອົາແບບພິເສດ. ເຕັກໂນໂລຊີຂອງຕ່າງປະເທດແລະການປັບປຸງການອອກແບບຂອງຕົນໃຫ້ເຫມາະສົມກັບລັກສະນະຕົວຈິງຂອງລະບົບໄຟຟ້າຂອງຈີນ. ຂອງມັນ arc-extinguishing ຫຼັກການ, ການອອກແບບໂຄງສ້າງ, ແລະກົນໄກການດໍາເນີນງານທັງຫມົດສະທ້ອນໃຫ້ເຫັນຄວາມຊໍານານດ້ານວິຊາຊີບເລິກໃນ ພາກສະຫນາມຂອງ switchgear ແຮງດັນສູງ.
3. ຜະລິດຕະພັນໄດ້ຜ່ານການທົດສອບປະເພດເຕັມຮູບແບບ, ແລະປະສິດທິພາບຂອງມັນປະຕິບັດຕາມ GB 3804, GB 16926, IEC ຢ່າງສົມບູນ. 60265, ແລະມາດຕະຖານ IEC 60420, ສະແດງໃຫ້ເຫັນສິດອໍານາດດ້ານວິຊາການແລະການປະຕິບັດຕາມ.
4. ການນໍາໃຊ້ໂຄງສ້າງປະທັບຕາແບບເຄື່ອນໄຫວແລະສະຖິດພິເສດ, ມັນມີຄວາມສາມາດປະທັບຕາທີ່ດີເລີດແລະມີອຸປະກອນ. ກັບເຄື່ອງວັດແທກຄວາມດັນສາຍຕາສໍາລັບການຕິດຕາມກວດກາໃນເວລາທີ່ແທ້ຈິງ. interlocks ກົນຈັກທີ່ເຊື່ອຖືໄດ້ຮັບປະກັນຄວາມປອດໄພຂອງການດໍາເນີນງານ. ເປັນ ຜູ້ຜະລິດມືອາຊີບ, Usune ໃຫ້ບໍລິການຫຼັງການຂາຍທີ່ສົມບູນແບບ, ເພີ່ມຄວາມໄວ້ວາງໃຈຂອງລູກຄ້າຕື່ມອີກ.
1. ສະຫຼັບການໂຫຼດແລະເຄື່ອງໃຊ້ໄຟຟ້າປະສົມປະສານປະກອບດ້ວຍທີ່ຢູ່ອາໄສ insulated unified, ຮ່າງກາຍສະຫຼັບ, ພາກຮຽນ spring ກົນໄກການປະຕິບັດ, ຜູ້ຖືຟິວ, ແລະລະບົບການ tripping fuse. ສະຫວິດການໂຫຼດທີ່ຕິດດ້ວຍສາຍເຄເບີ້ນແມ່ນຕິດຕັ້ງດ້ວຍ ກ ທີ່ຢູ່ອາໄສ insulated ອຸທິດຕົນແລະກົນໄກການດໍາເນີນງານພາກຮຽນ spring ທົ່ວໄປ.
2. ຊັ້ນເທິງ ແລະ ຊັ້ນລຸ່ມຖືກຫລໍ່ດ້ວຍຢາງ epoxy ເພື່ອສ້າງເປັນຝາອັດປາກມົດ, ເຕັມໄປດ້ວຍອາຍແກັສພາຍໃນ. ພືດຫມູນວຽນຂອງ ການຕິດຕໍ່ເຄື່ອນຍ້າຍທົ່ວໄປບັນລຸສາມຕໍາແຫນ່ງ: "ປິດ", "ເປີດ," ແລະ "ຫນ້າດິນ," ຮັບປະກັນຄວາມຍືດຫຍຸ່ນແລະ. ສະຫຼັບທີ່ເຊື່ອຖືໄດ້.
3. ດ້ານຫນ້າຂອງປ່ອງກົນໄກໄດ້ຖືກຕິດຕັ້ງດ້ວຍເຄື່ອງວັດຄວາມກົດດັນ SF6 ແລະຕົວຊີ້ວັດຕໍາແຫນ່ງ. ຕໍາແໜ່ງ ຕົວຊີ້ວັດແມ່ນເຊື່ອມຕໍ່ໂດຍກົງກັບ shaft ຂັບເຄື່ອນການຕິດຕໍ່ພົວພັນ, ການຮັບປະກັນການຊີ້ບອກທີ່ຖືກຕ້ອງແລະເຊື່ອຖືໄດ້.
4. ພອດບັນເທົາຄວາມກົດດັນແມ່ນຕັ້ງຢູ່ດ້ານຫລັງຂອງທີ່ຢູ່ອາໄສ. ໃນກໍລະນີຂອງຄວາມກົດດັນພາຍໃນເກີນເນື່ອງມາຈາກຄວາມຜິດພາດ, ອາຍແກັສໄດ້ຖືກປ່ອຍອອກຈາກຫຼັງ, ການປ້ອງກັນການອອກໄປຂ້າງຫນ້າແລະຮັບປະກັນຄວາມປອດໄພບຸກຄະລາກອນ.
5. interlocks ກົນຈັກທີ່ເຊື່ອຖືໄດ້ແມ່ນສະຫນອງໃຫ້ລະຫວ່າງສະຫຼັບການໂຫຼດແລະສະຫຼັບດິນ, ແລະລະຫວ່າງ ສະຫຼັບພື້ນດິນແລະປະຕູຫນ້າ (ການຈັບຄູ່ກະດານ) ເພື່ອຫຼີກເວັ້ນການຄວາມສ່ຽງຂອງການເຮັດວຽກຜິດພາດ.
6. ສະວິດໂຫຼດທີ່ຕິດຢູ່ປາຍສາຍເຄເບີ້ນມີອຸປະກອນຕໍ່ສາຍເຄເບີ້ນດ້ານໜ້າຕ້ານການສໍາພັດ, ຮອງຮັບແຮງດັນສູງ. ການເຊື່ອມຕໍ່ສາຍເຄເບີນທັງສອງຂາເຂົ້າແລະຂາອອກ, ແລະໄດ້ຖືກອອກແບບສະເພາະສໍາລັບການສາຂາສາຍເຄເບີນ / junction ກ່ອງ.
RMU Load Break Switch ໃຊ້ອາຍແກັສ SF6 ເປັນສື່ກາງຂອງການດັບໄຟ, ສະແດງໃຫ້ເຫັນການດັບໄຟ arc ທີ່ດີເລີດ. ການປະຕິບັດ. ເມື່ອສະຫຼັບຕັດກະແສໄຟຟ້າ, ຕິດຕໍ່ພົວພັນເຄື່ອນທີ່ແລະ stationary ແຍກ, ຜະລິດ arc. ຂັບເຄື່ອນໂດຍສະຫນາມແມ່ເຫຼັກຖາວອນ, arc rotates ຢ່າງວ່ອງໄວປະມານການຕິດຕໍ່, ບັນລຸ deionization ຢ່າງໄວວາແລະ. cooling, extinguishing ຢູ່ຈຸດຕັດສູນໃນປະຈຸບັນ; ຫຼັງຈາກ breaking, ຊ່ອງຫວ່າງ double-break ທີ່ມີລະດັບສູງຂອງ insulation ໂດດດ່ຽວໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນ, ສົ່ງຜົນໃຫ້ມີຄວາມສາມາດ breaking ທີ່ເຂັ້ມແຂງ, ພັຍຕິດຕໍ່ຫນ້ອຍ, ແລະໄຟຟ້າຍາວ ຊີວິດ.
ໃຊ້ສໍາລັບການສະຫຼັບ, ປິດ, ເປີດ, ແລະປະຕິບັດຫນ້າດິນຂອງສະຫຼັບການໂຫຼດ. ຂຸມປະຕິບັດງານເທິງຄວບຄຸມ ສະວິດພື້ນດິນ, ແລະຂຸມປະຕິບັດງານຕ່ໍາຄວບຄຸມສະຫຼັບການໂຫຼດ; ຫຼັງຈາກປິດ, ພາກຮຽນ spring ການເດີນທາງ synchronously ເກັບຮັກສາພະລັງງານ, ແລະການເດີນທາງສາມາດຖືກປ່ອຍອອກມາພຽງແຕ່ຜ່ານປຸ່ມຄູ່ມືຫຼືສັນຍານຟິວ.
ອີງຕາມກົນໄກຄູ່ມື, ການອອກແບບນີ້ເພີ່ມອຸປະກອນເກັບຮັກສາພະລັງງານຂອງມໍເຕີແລະທໍ່ເດີນທາງ. ຄູ່ມືແລະໄຟຟ້າ ການດໍາເນີນງານແມ່ນເອກະລາດແລະບໍ່ແຊກແຊງເຊິ່ງກັນແລະກັນ. ມັນສະຫນັບສະຫນູນການຄວບຄຸມໄລຍະໄກ, ແລະການດໍາເນີນງານ ແຮງດັນໄຟຟ້າປະກອບມີ AC220V, DC220V, DC110V, ແລະ DC48V.
- ອຸນຫະພູມລ້ອມຮອບ: −25°C ~ +40°C
- ລະດັບຄວາມສູງ: ບໍ່ເກີນ 2000m
- ຄວາມຊຸ່ມຊື່ນ: ຄວາມຊຸ່ມຊື່ນສະເລ່ຍປະຈໍາວັນ ≤95%; ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍປະຈໍາເດືອນ ≤90%; ອາຍນໍ້າສະເລ່ຍປະຈໍາວັນ
ຄວາມກົດດັນ ≤2.2kPa; ຄວາມກົດດັນ vapor ນ້ໍາສະເລ່ຍປະຈໍາເດືອນ ≤1.8kPa
- ອາກາດລ້ອມຮອບບໍ່ມີຂີ້ຝຸ່ນ, ຄວັນຢາສູບ, ອາຍແກັສທີ່ກັດກ່ອນ / ໄວໄຟ, ອາຍອາຍ, ແລະມົນລະພິດສີດເກືອ.
- ການສັ່ນສະເທືອນພາຍນອກແລະການແຊກແຊງແຜ່ນດິນໄຫວແມ່ນມີຄວາມລະເລີຍ
- ວົງຈອນທີສອງ induced ຄວາມກວ້າງຂອງການແຊກແຊງໄຟຟ້າ ≤1.6kV
ອີງຕາມ GB/T 11022-1999 "ຂໍ້ກໍານົດດ້ານວິຊາການທົ່ວໄປສໍາລັບມາດຕະຖານ Switchgear ແລະການຄວບຄຸມແຮງດັນສູງ", ສະຫຼັບຄວນຈະດໍາເນີນການພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ; ຖ້າເງື່ອນໄຂການປະຕິບັດຕົວຈິງ deviate ຈາກລະດັບປົກກະຕິ (ເຊັ່ນ: ລະດັບຄວາມສູງເກີນ 2000m, ອຸນຫະພູມຫຼາຍເກີນໄປ, ຄວາມຊຸ່ມຊື່ນສູງແລະການ condensation ງ່າຍ, ແລະອື່ນໆ), ຜູ້ໃຊ້ຕ້ອງການ. ເພື່ອບັນລຸຂໍ້ຕົກລົງກັບຜູ້ຜະລິດ.
| ບໍ່. | ລາຍການ | ໜ່ວຍ | ຂໍ້ມູນ | |
| FLN36-12D | FLN36-12D | |||
| 1 | ລະດັບແຮງດັນ | kV | 12 | 12 |
| 2 | ລະດັບຄວາມຖີ່ | Hz | 50 | 50 |
| 3 | ອັນດັບປັດຈຸບັນ | A | 630 | 125 |
| 4 | ປະເມີນໄລຍະເວລາສັ້ນທົນທານຕໍ່ກະແສຂອງ Load Switch / Rated Short-circuit Duration | kA/s | 20/3 | - |
| 5 | ປະເມີນໄລຍະເວລາສັ້ນທົນທານຕໍ່ກະແສໄຟຟ້າຂອງສະວິດ Earthing / ໄລຍະເວລາສັ້ນວົງຈອນ | kA/s | 20/2 | - |
| 6 | ປະຈຸບັນ insnalation | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| ອະນາຄົດຂອງກະແສໄຟຟ້າລັດວົງຈອນ | kA | - | 50 | |
| 7 | ລະດັບ insulation | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | ຊີວິດກົນຈັກຂອງວົງຈອນຫລັກແລະວົງຈອນ Earthing | ເວລາ | 3000/2000 | 2000/2000 |
| 9 | ລະດັບຄວາມດັນອາຍແກັສ SF6 (ວັດຄວາມກົດດັນຢູ່ທີ່ 20 ℃) | MPa | 0.04-0.05 | 0.04-0.05 |
| ຕົວແບບ | ລະດັບແຮງດັນ (kV) | ຟິວສ໌ປະເມີນຄ່າກະແສໄຟຟ້າ (A) | Fuse Link ຈັດອັນດັບປັດຈຸບັນ (A) | ລະດັບກະແສໄຟຟ້າຂັ້ນ (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
ກໍລະນີ 1: ໂຄງການຈໍາຫນ່າຍໄຟຟ້າໃນຊຸມຊົນທີ່ຢູ່ອາໄສໃນເມືອງ Hangzhou ປະເທດຈີນເປັນຊຸມຊົນທີ່ຢູ່ອາໄສຂະຫນາດໃຫຍ່ໃນ Hangzhou, ທີ່ມີຄວາມຕ້ອງການສູງສໍາລັບຄວາມຫມັ້ນຄົງຂອງການສະຫນອງພະລັງງານແລະຄວາມປອດໄພ, ໄດ້ເລືອກ Usune FLRN36-12D load break switch-fuse ເຄື່ອງປະສົມປະສານເປັນອຸປະກອນການກະຈາຍພະລັງງານຫຼັກຂອງຕົນຫຼັງຈາກການປຽບທຽບ. ຕິດຕັ້ງຢູ່ໃນ ສະຖານີຍ່ອຍຂອງຊຸມຊົນ, ມັນຮັບຜິດຊອບສໍາລັບການປ່ຽນແລະປົກປັກຮັກສາສາຍໄຟຟ້າສໍາລັບ 8 ທີ່ຢູ່ອາໄສ ອາຄານ (1200 ຄົວເຮືອນ). ນັບຕັ້ງແຕ່ການມອບຫມາຍໃນປີ 2024, ອຸປະກອນດັ່ງກ່າວໄດ້ດໍາເນີນການຢ່າງຫມັ້ນຄົງເປັນເວລາຫຼາຍກວ່າ 12 ເດືອນ ໂດຍບໍ່ມີການຢຸດເຊົາຫຼືໄຟຟ້າ. ການອອກແບບ interlocking ທີ່ເຊື່ອຖືໄດ້ຂອງຕົນແລະການປະຕິບັດ SF6 arc-extinguishing ປ້ອງກັນກະແສໄຟຟ້າທີ່ເກີດຈາກກະແສໄຟຟ້າຢ່າງມີປະສິດທິຜົນ, ຮັບປະກັນຊີວິດການເປັນຢູ່ຂອງປະຊາຊົນເປັນປົກກະຕິ. ໃນຖານະເປັນຜູ້ສະຫນອງສໍາລັບການ ໂຄງການນີ້, Usune ໄດ້ໃຫ້ຄໍາແນະນໍາການຕິດຕັ້ງຢູ່ໃນສະຖານທີ່ແລະບໍລິການບໍາລຸງຮັກສາເປັນປົກກະຕິ, ໄດ້ຮັບການຍ້ອງຍໍສູງ ຈາກການຄຸ້ມຄອງຊັບສິນຊຸມຊົນ ແລະຜູ້ຢູ່ອາໄສ.
A1: ຜະລິດຕະພັນໄດ້ຜ່ານການທົດສອບປະເພດເຕັມຮູບແບບ, ແລະການປະຕິບັດຂອງມັນຢ່າງເຕັມສ່ວນປະຕິບັດຕາມ GB 3804 "3kV～63kV AC ສະວິດການໂຫຼດແຮງດັນສູງ, GB 16926 "ແຮງດັນສູງ Load Break Switch-Fuse Combination Appliance", ແລະ IEC 60265 ແລະມາດຕະຖານ IEC 60420. ນອກຈາກນັ້ນ, ຜະລິດຕະພັນໄດ້ຖືກພັດທະນາຢ່າງເປັນເອກະລາດໂດຍ Usune, ມີການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ ຕະຫຼອດຂະບວນການຕັ້ງແຕ່ການຈັດຊື້ວັດຖຸດິບໄປສູ່ການຜະລິດແລະການທົດສອບໂຮງງານ. ແບບເຄື່ອນໄຫວທີ່ເປັນເອກະລັກຂອງມັນ ແລະໂຄງສ້າງປະທັບຕາແບບຄົງທີ່, ການຕິດຕາມຄວາມກົດດັນໃນເວລາທີ່ແທ້ຈິງ, ແລະ interlocks ກົນຈັກທີ່ເຊື່ອຖືໄດ້ທັງຫມົດຮັບປະກັນໃນໄລຍະຍາວ ການດໍາເນີນງານທີ່ຫມັ້ນຄົງ.
A2: ຜະລິດຕະພັນຖືກອອກແບບໃຫ້ເຂົ້າກັນໄດ້ກັບສະພາບການເຮັດວຽກປົກກະຕິ (ຄວາມສູງ≤ 2000m, ອຸນຫະພູມ −25 °C. ~ +40 °C, ແລະອື່ນໆ). ຖ້າສະພາບການປະຕິບັດຕົວຈິງເສື່ອມໄປຈາກລະດັບປົກກະຕິ (ເຊັ່ນ: ລະດັບຄວາມສູງເກີນ 2000 ແມັດ, ອຸນຫະພູມຫຼາຍເກີນໄປ, ຄວາມຊຸ່ມຊື່ນສູງແລະຂົ້ນ), ຜູ້ໃຊ້ຈໍາເປັນຕ້ອງໄດ້ປຶກສາຫາລືກັບຜູ້ຜະລິດ (Zhejiang Usune) ບໍລິສັດ ໄຟຟ້າ ຈຳກັດ) ລ່ວງໜ້າ. ທີມງານ R&D ມືອາຊີບຂອງ Usune ສາມາດສະຫນອງການແກ້ໄຂທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ສະເພາະ ສະພາບແວດລ້ອມເພື່ອຮັບປະກັນການດໍາເນີນງານຂອງຜະລິດຕະພັນທີ່ຫມັ້ນຄົງ.
