ດ້ວຍການພັດທະນາຢ່າງຕໍ່ເນື່ອງຂອງລະບົບໄຟຟ້າອຸດສາຫະກໍາ, ໂຮງງານໄຟຟ້າແລະອຸປະກອນໄຟຟ້າຮຽກຮ້ອງໃຫ້ມີການແກ້ໄຂທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ຫຼາຍຂຶ້ນສໍາລັບການແຍກໄຟຟ້າໃນລະຫວ່າງການບໍາລຸງຮັກສາອຸປະກອນ.ສະວິດຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງມີບົດບາດສໍາຄັນໃນການຮັບປະກັນຄວາມປອດໄພຂອງໄຟຟ້າໂດຍການສະຫນອງການໂດດດ່ຽວທີ່ເຊື່ອຖືໄດ້ແລະປັບປຸງປະສິດທິພາບການບໍາລຸງຮັກສາ.

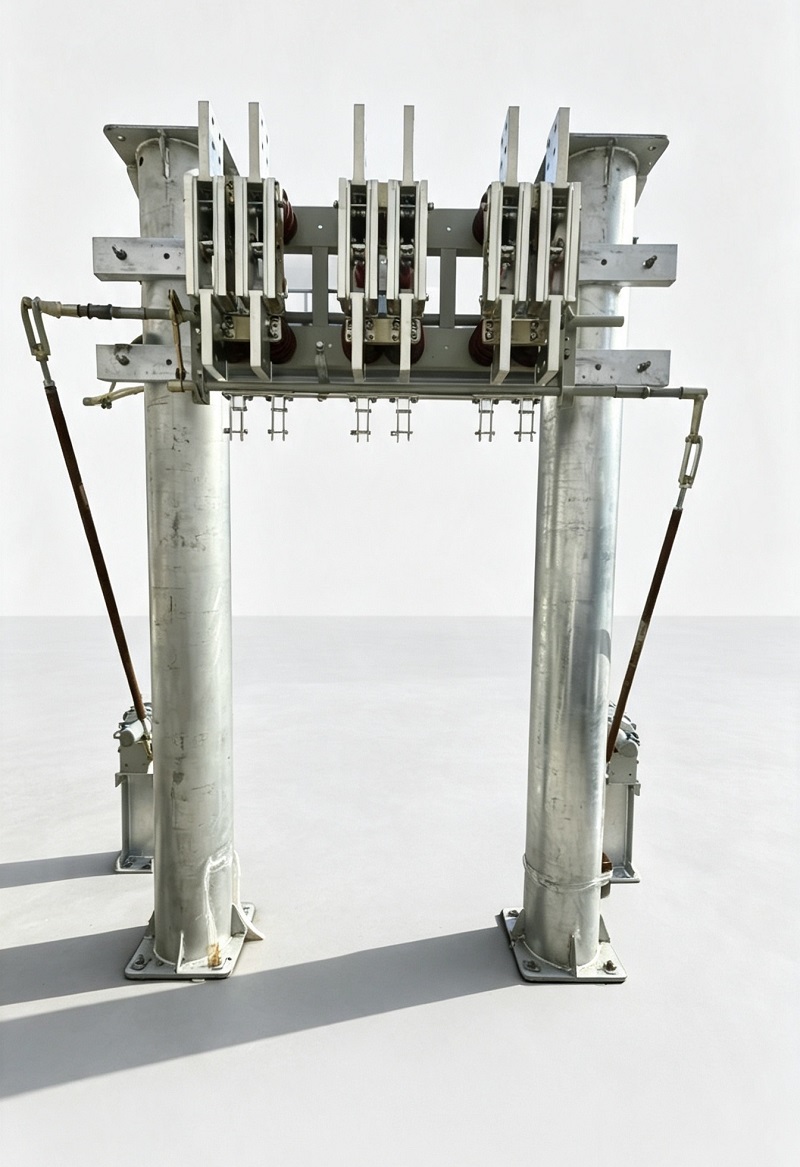

GN22-6 Series Indoor Disconnecting Switching Voltage High-Voltage Switch ເປັນອຸປະກອນໄຟຟ້າແຮງດັນສູງລຸ້ນໃໝ່ທີ່ພັດທະນາຂຶ້ນສຳລັບລະບົບໄຟຟ້າແຮງກາງ. ໂດຍການລວມເອົາເທກໂນໂລຍີລະບົບສາຍສົ່ງກົນຈັກທີ່ກ້າວຫນ້າ, ໂຄງສ້າງການຕິດຕໍ່ທີ່ເຫມາະສົມ, ແລະອົງປະກອບ conductive ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ຊຸດ GN22-6 ສະຫນອງການປະຕິບັດການໂດດດ່ຽວທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຮງງານໄຟຟ້າຂະຫນາດໃຫຍ່ແລະຄໍາຮ້ອງສະຫມັກໄຟຟ້າອຸດສາຫະກໍາ.
GN22-6 ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງພາຍໃນເຮືອນສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນໂຮງງານໄຟຟ້າຂະຫນາດໃຫຍ່ແລະລະບົບໄຟຟ້າເພື່ອແຍກການສະຫນອງພະລັງງານໃນລະຫວ່າງການກວດກາແລະການບໍາລຸງຮັກສາອຸປະກອນ. ຜະລິດຕະພັນສາມາດໄດ້ຮັບການກໍາຫນົດຄ່າເປັນສາມເສົາດຽວເອກະລາດຫຼືການປະກອບສາມເສົາປະສົມປະສານ, ສະຫນອງທາງເລືອກການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນສໍາລັບຄວາມຕ້ອງການຂອງລະບົບພະລັງງານທີ່ແຕກຕ່າງກັນ.
ປຸ່ມຕັດການເຊື່ອມຕໍ່ແລະກົນໄກການເຮັດວຽກທີ່ກົງກັນຂອງມັນປະຕິບັດຕາມ GB 1985 (ກະແສໄຟຟ້າສະຫຼັບສະວິດຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງແລະ Earthing Switches), ຮັບປະກັນການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ແລະຄວາມເຂົ້າກັນໄດ້ກັບມາດຕະຖານອຸປະກອນໄຟຟ້າແຮງດັນສູງ.
| ລາຍການ | ຄວາມຕ້ອງການດ້ານວິຊາການ |
|---|---|
| ລະດັບຄວາມສູງ | ≤1000ມ |
| ອຸນຫະພູມສະພາບແວດລ້ອມ | -25 ℃ ~ + 40 ℃ |
| ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ | ≤90% (ທີ່ +25℃) |
| ສະພາບແວດລ້ອມການຕິດຕັ້ງ | ບໍ່ມີອາຍແກັສ corrosive ຮ້າຍແຮງ, ຂີ້ຝຸ່ນເກືອ, ຝຸ່ນ, ສານລະເບີດຫຼື erosive |
| ສະພາບສັ່ນສະເທືອນ | ບໍ່ມີການສັ່ນສະເທືອນຮຸນແຮງເລື້ອຍໆ |
ຊຸດ GN22-6 ຮັບຮອງເອົາໂຄງສ້າງມີດສາມເສົາ. ອົງປະກອບ conductive ຂອງແຕ່ລະເສົາໄດ້ຖືກສ້ອມແຊມຢູ່ໃນກອບພື້ນຖານໂດຍຜ່ານ insulators post ຫຼື bushing insulators, ຮັບປະກັນສະຫນັບສະຫນູນກົນຈັກທີ່ຫມັ້ນຄົງແລະປະສິດທິພາບ insulation ໄຟຟ້າ.
ແຜ່ນສະຫຼັບແມ່ນຜະລິດຈາກແຜ່ນທອງແດງທີ່ຫນາແຫນ້ນດ້ວຍເຕັກໂນໂລຢີເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ, ປັບປຸງຄຸນນະພາບດ້ານແລະການນໍາໄຟຟ້າຂອງອົງປະກອບ conductive. ໂຄງສ້າງການຕິດຕໍ່ທີ່ດີທີ່ສຸດສະຫນອງການປະຕິບັດການເຊື່ອມຕໍ່ທີ່ເຊື່ອຖືໄດ້ແລະສະຫນອງຄວາມສາມາດໃນການທໍາຄວາມສະອາດຕົນເອງໃນລະຫວ່າງການປະຕິບັດງານ, ຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ານທານການຕິດຕໍ່ແລະປັບປຸງຄວາມຫມັ້ນຄົງຂອງການບໍລິການ.

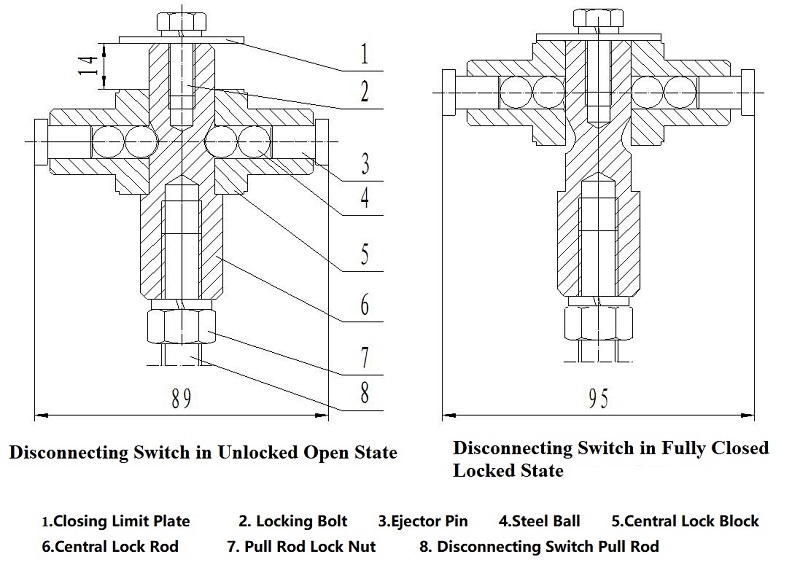

ແຕກຕ່າງຈາກກົນໄກການຕັດການເຊື່ອມຕໍ່ແບບດັ້ງເດີມ, ຊຸດ GN22-6 ຮັບຮອງເອົາກົນໄກການປິດແລະລັອກສອງຂັ້ນຕອນທີ່ອອກແບບພິເສດເພື່ອແກ້ໄຂສິ່ງທ້າທາຍທົ່ວໄປລະຫວ່າງຄວາມກົດດັນຕິດຕໍ່ສູງແລະແຮງບິດປະຕິບັດງານ.
ໃນລະຫວ່າງການຫມຸນ 80° ທໍາອິດຂອງ shaft ຕົ້ນຕໍ, ໃບສະຫຼັບຍ້າຍຈາກຕໍາແຫນ່ງເປີດຢ່າງເຕັມທີ່ໄປຕໍາແຫນ່ງປິດເບື້ອງຕົ້ນ.
ໃນລະຫວ່າງການຫມຸນ 10° ດັ່ງຕໍ່ໄປນີ້, ກົນໄກການປິດລັອກໄດ້ຂັບລົດລັອກສູນກາງ, ລູກເຫຼັກ, ແລະ pins ejector. ແຜ່ນ lock ແມ່ເຫຼັກຂະຫຍາຍຜົນບັງຄັບໃຊ້ໂດຍຜ່ານໂຄງສ້າງ lever, ເພີ່ມທະວີການ thrust ປະມານ 5.5 ເທົ່າແລະສ້າງຄວາມກົດດັນຕິດຕໍ່ທີ່ເຂັ້ມແຂງໃນແຜ່ນສະຫຼັບ.
ໂຄງປະກອບການໃຫມ່ນີ້ສະຫນອງໃຫ້:
ຊຸດ GN22-6 ສະຫນັບສະຫນູນຄວາມຕ້ອງການໃນປະຈຸບັນທີ່ມີການຈັດອັນດັບຕ່າງໆ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການແຈກຢາຍພະລັງງານໃນປະຈຸບັນສູງແລະຄໍາຮ້ອງສະຫມັກການແຍກການບໍາລຸງຮັກສາ.
| ຕົວແບບ | ລະດັບແຮງດັນ (kV) | ແຮງດັນໄຟຟ້າສູງສຸດ (kV) | ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ (kV) | ອັນດັບປັດຈຸບັນ (A) | ກະແສຄວາມສະຖຽນແບບໄດນາມິກ (kA) | 3s Thermal Stability Current (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
ຫມາຍເຫດ: GN22-10 ເປັນຕົວແທນຂອງປະເພດ mounted ຮາບພຽງ; C ເປັນຕົວແທນໂດຍຜ່ານປະເພດກໍາແພງ; D ເປັນຕົວແທນຂອງປະເພດດິນ.
ສະຫຼັບຕັດການເຊື່ອມຕໍ່ GN22-6 ສະຫນັບສະຫນູນວິທີການຕິດຕັ້ງແນວນອນ, ແນວຕັ້ງ, ແລະ inclined, ອະນຸຍາດໃຫ້ການເຊື່ອມໂຍງທີ່ມີຄວາມຍືດຫຍຸ່ນເຂົ້າໄປໃນລະບົບໄຟຟ້າທີ່ແຕກຕ່າງກັນ.
ກົນໄກປະຕິບັດງານທີ່ເຂົ້າກັນໄດ້ປະກອບມີ:
| ອັນດັບປັດຈຸບັນ | ແຮງບິດປະຕິບັດງານສູງສຸດ |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
ເພື່ອຮັກສາການປະຕິບັດທີ່ຫມັ້ນຄົງ, ການກວດກາແລະບໍາລຸງຮັກສາເປັນປົກກະຕິຄວນໄດ້ຮັບການປະຕິບັດຫຼັງຈາກການມອບຫມາຍ. ຂັ້ນຕອນການບໍາລຸງຮັກສາທີ່ແນະນໍາປະກອບມີ:
| ອົງປະກອບ | ວັດສະດຸທີ່ແນະນໍາ |
|---|---|
| ອົງປະກອບການເຄື່ອນຍ້າຍ | ZG-1 ນໍ້າມັນເຄື່ອງຫຼໍ່ລື່ນ |
| ຕິດຕໍ່ການປົກປ້ອງພື້ນຜິວ | SYB1607 Petrolatum ອຸດສາຫະກໍາ |
ໃນຂະນະທີ່ລະບົບໄຟຟ້າສືບຕໍ່ພັດທະນາໄປສູ່ຄວາມອາດສາມາດທີ່ສູງຂຶ້ນແລະຄວາມຫນ້າເຊື່ອຖືທີ່ປັບປຸງ, ເຕັກໂນໂລຢີການຕັດການເຊື່ອມຕໍ່ທີ່ກ້າວຫນ້າໄດ້ກາຍເປັນຄວາມສໍາຄັນເພີ່ມຂຶ້ນສໍາລັບຄວາມປອດໄພຂອງພະລັງງານແລະການບໍາລຸງຮັກສາອຸປະກອນ.
ດ້ວຍຄວາມສາມາດໃນປະຈຸບັນສູງ, ໂຄງສ້າງການຕິດຕໍ່ທີ່ດີທີ່ສຸດ, ແລະການອອກແບບກົນຈັກທີ່ເຊື່ອຖືໄດ້, GN22-6 Indoor High-Voltage Disconnecting Switch ສະຫນອງການແກ້ໄຂຄວາມໂດດດ່ຽວທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຮງງານໄຟຟ້າ, ສະຖານີຍ່ອຍ, ແລະລະບົບໄຟຟ້າອຸດສາຫະກໍາ.
ໂດຍການປັບປຸງຄວາມປອດໄພໃນການດໍາເນີນງານແລະຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນ, ຊຸດ GN22-6 ສະຫນັບສະຫນູນຄວາມທັນສະໄຫມແລະການພັດທະນາທີ່ຫມັ້ນຄົງຂອງໂຄງສ້າງພື້ນຖານໄຟຟ້າແຮງດັນກາງ.
