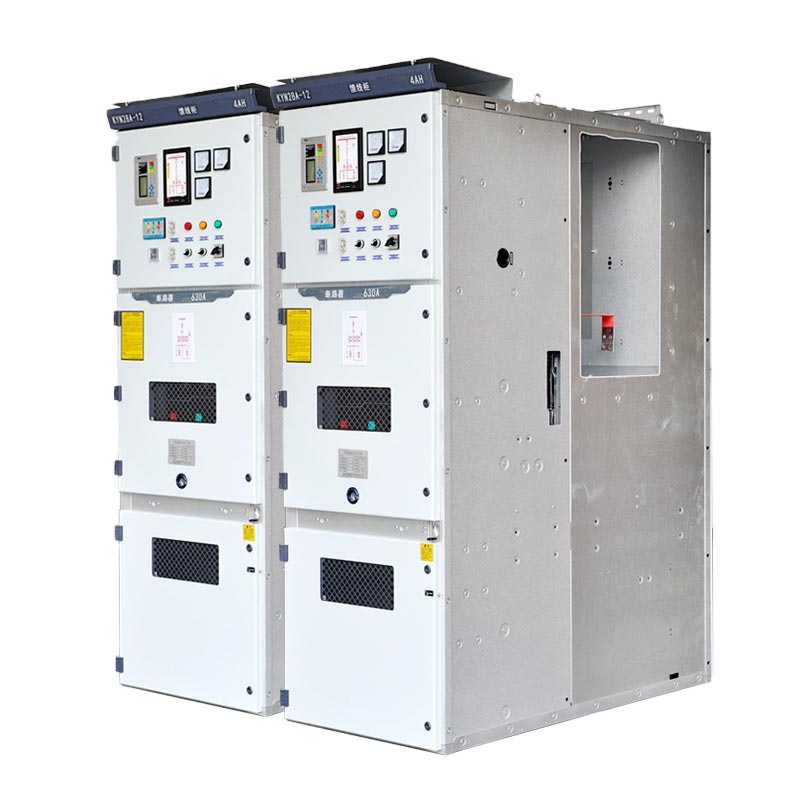

Usune Kyn28 Switchgear 10kV ແມ່ນເຫມາະສົມສໍາລັບສາມເຟດ AC 50Hz, 3.6 ~ 12kV busbar ດຽວແລະ busbar ດຽວ. ແບ່ງສ່ວນ ລະບົບພະລັງງານ, ແລະມີຄຸນສົມບັດ "ຫ້າຫຼັກຖານ" ທີ່ສົມບູນແບບ. ສ່ວນລົດເຂັນຂອງຕູ້ສາມາດຕິດຕັ້ງໄດ້ ກັບ ອົງປະກອບຫຼັກເຊັ່ນ: breakers ວົງຈອນສູນຍາກາດແລະ contactors ສູນຍາກາດ. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດຈາກຍີ່ຫໍ້ເຊັ່ນ ABB VD4, Schneider HVX, ແລະ Usune VS1 ສາມາດເລືອກໄດ້. ປະຈຸບັນນີ້ແມ່ນຊຸດເຄື່ອງໄຟຟ້າແຮງສູງໃນລົ່ມຕົ້ນຕໍ ພະລັງງານ ອຸປະກອນການແຈກຢາຍ, ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການສົ່ງໄຟຟ້າແລະການຮັບໃນສະຖານີຍ່ອຍຕ່າງໆແລະການແຈກຢາຍ ສະຖານີ, ແລະສໍາລັບການຄວບຄຸມວົງຈອນ, ການປົກປ້ອງ, ແລະການຕິດຕາມ.
switchgear ແຮງດັນຕ່ໍາ
switchgear ແຮງດັນປານກາງ
•ອຸນຫະພູມອາກາດລ້ອມຮອບ: ຂອບເຂດຈໍາກັດເທິງ +40 ℃, ຂອບເຂດຈໍາກັດຕ່ໍາ -15 ℃;
• ຄວາມຊຸ່ມຊື່ນຂອງພີ່ນ້ອງ: ສະເລ່ຍປະຈໍາວັນບໍ່ເກີນ 95%, ສະເລ່ຍປະຈໍາເດືອນບໍ່ເກີນ 90%;
•ລະດັບຄວາມສູງ: 1000m ແລະຂ້າງລຸ່ມນີ້;
• ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ: ບໍ່ເກີນ 8 ອົງສາ;
•ບໍ່ມີອັນຕະລາຍຈາກໄຟໄຫມ້ຫຼືລະເບີດ, ບໍ່ມີມົນລະພິດຮ້າຍແຮງ, ບໍ່ມີສານເຄມີ corrosion, ແລະບໍ່ມີການສັ່ນສະເທືອນຮຸນແຮງ. ຖ້າ
ປະຕິບັດການ
ສະພາບແວດລ້ອມເກີນເງື່ອນໄຂປົກກະຕິທີ່ລະບຸໄວ້ໃນ GB3906, ຜູ້ໃຊ້ແລະຜູ້ຜະລິດຕ້ອງເຈລະຈາແລະ
ກໍານົດ
ເງື່ອນໄຂທີ່ເຫມາະສົມ.
• ແຮງດັນໄຟຟ້າທີ່ຈັດອັນດັບ: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
•ຄວາມຖີ່ການຈັດອັນດັບ: 50/60Hz;
•ກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບ: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Rated Short-Time Withstand Current (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
•ລະດັບ insulation ຈັດອັນດັບ: 42kV (ຄວາມຖີ່ພະລັງງານ 1min, ລະຫວ່າງ electrodes / ກັບດິນ), 48kV (ການຕິດຕໍ່ເປີດ); 75kV
(ແຮງກະຕຸ້ນຂອງຟ້າຜ່າ, ລະຫວ່າງ electrodes / ກັບດິນ), 85kV (ການຕິດຕໍ່ເປີດ, ມູນຄ່າສູງສຸດ);
•ຊັ້ນປ້ອງກັນ: ລະດັບການປົກປ້ອງ IP4X, ການປົກປ້ອງ IP2X ສໍາລັບຊ່ອງ;
• ປະເພດຕູ້: ຕູ້ສາຍຂາເຂົ້າ, ຕູ້ສາຍຂາອອກ, ຕູ້ປ້ອງກັນໝໍ້ແປງ, ຕູ້ເບຕົງ.
ຕູ້,
ຕູ້ສະຫຼັບ disconnector, ຕູ້ຍົກ busbar, ຕູ້ PT/VT, ແລະອື່ນໆ;

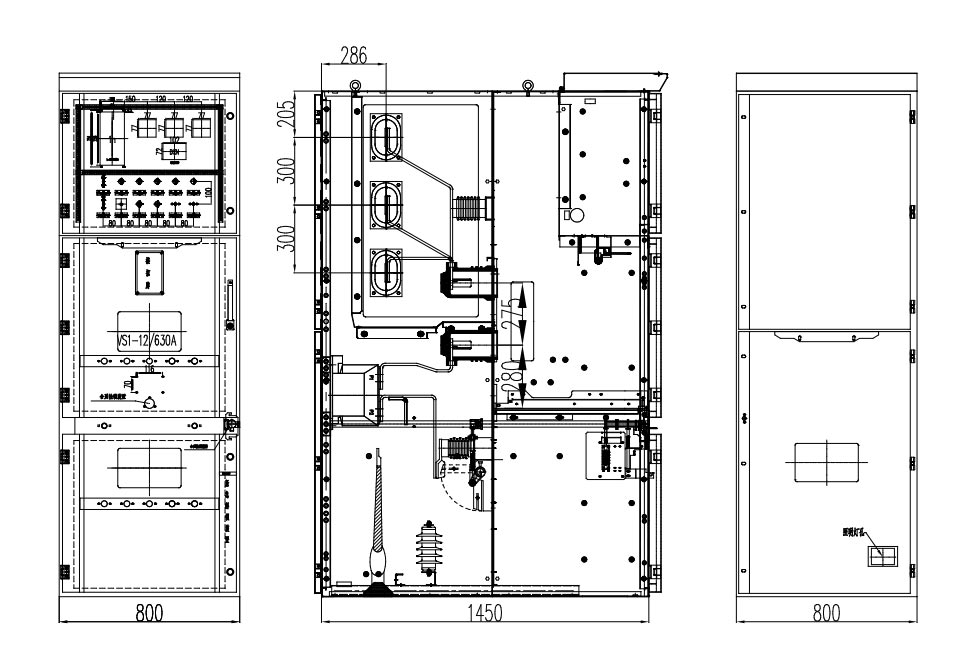

• ຂະໜາດຕູ້: ກວ້າງ 650mm/800mm/1000mm, ສູງ 2300mm, ຄວາມເລິກ 1450mm.
| ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີ | ||||||
| ແຮງດັນທີ່ຈັດອັນດັບ | kV | 3 | 6 | 7.2 | 12 | |||
| ລະດັບຄວາມຖີ່ | Hz | 50 | ||||||
| ລະດັບກະແສໄຟຟ້າຂອງຕົວຕັດວົງຈອນ | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| ລະດັບກະແສໄຟຟ້າຂອງຕູ້ສະຫຼັບ | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| ໄລຍະເວລາສັ້ນທີ່ທົນທານຕໍ່ກັບປະຈຸບັນ (4ວິ) | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| ລະດັບສູງສຸດທີ່ທົນທານຕໍ່ປະຈຸບັນ (ສູງສຸດ) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ | kA | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| ລະດັບການສ້າງກະແສໄຟຟ້າສັ້ນ (ສູງສຸດ) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| ລະດັບ insulation | ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ | kV | 24 | 32 | 42 | |||
| ແຮງກະຕຸ້ນຂອງຟ້າຜ່າທົນທານຕໍ່ແຮງດັນ | kV | 40 | 60 | 75 | ||||
| ລະດັບການປົກປ້ອງ | IP4X ສໍາລັບ enclosure, IP2X ສໍາລັບຫ້ອງແຍກແລະຫ້ອງ breaker ວົງຈອນເປີດ | |||||||

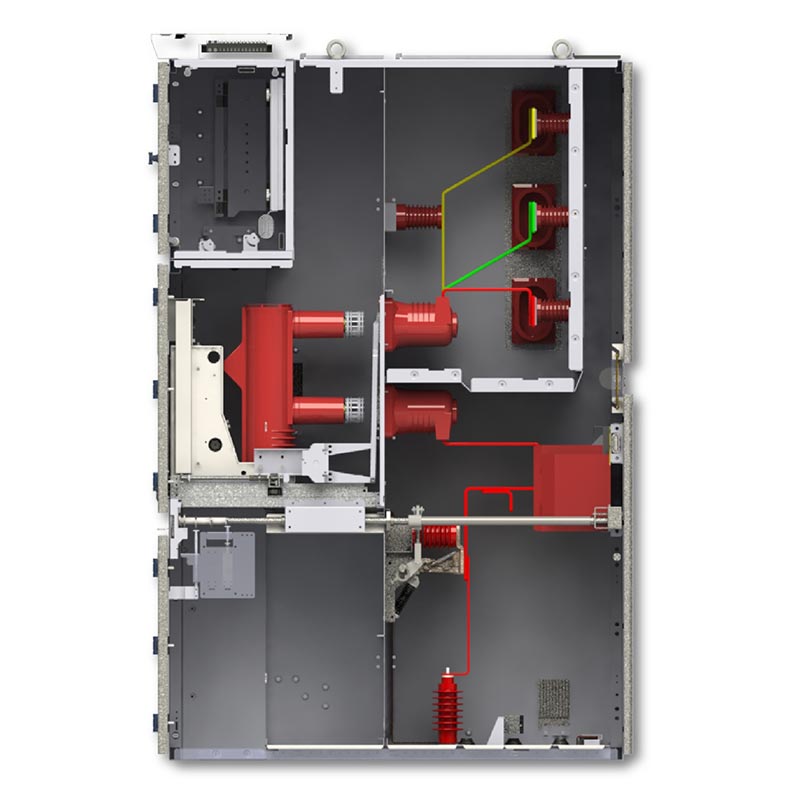

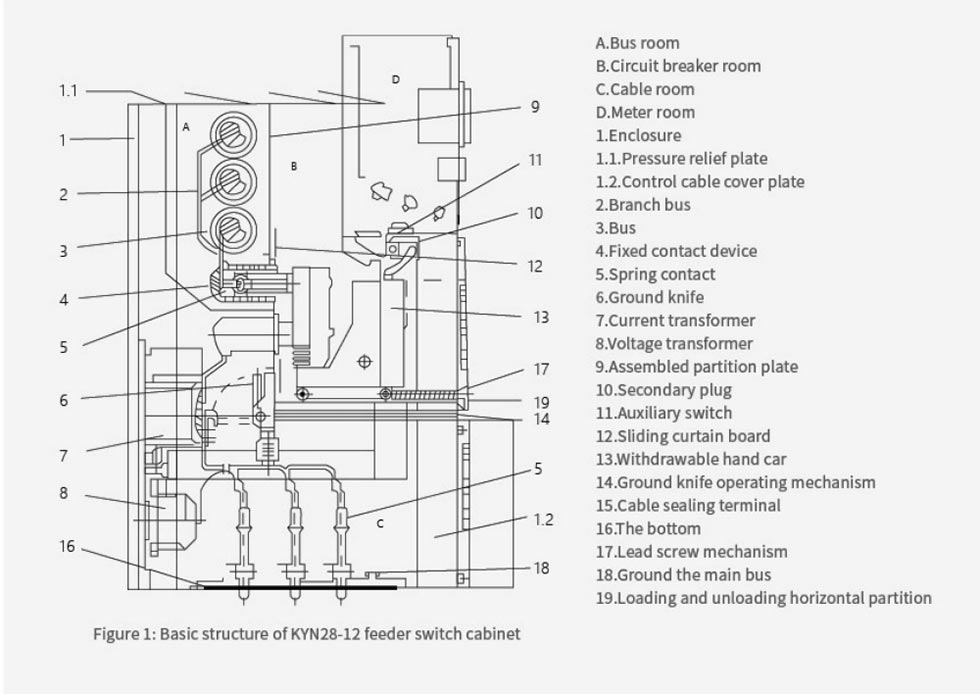

Kyn28 Switchgear 10kV ຮັບຮອງເອົາໂຄງປະກອບການຫຸ້ມເກາະໂລຫະ, ໂດຍແຕ່ລະຊ່ອງເຮັດວຽກເປັນເອກະລາດ. ແຍກ. ສົມທົບກັບກົນຈັກແລະໄຟຟ້າ interlocks, ມັນຮັບຮູ້ຢ່າງເຕັມສ່ວນ interlocking ຫ້າຫຼັກຖານ, ກໍາຈັດ ຄວາມສ່ຽງຂອງການປະຕິບັດທີ່ບໍ່ຖືກຕ້ອງ. ລະດັບການປົກປ້ອງ enclosure ຮອດ IP4X, ແລະການປົກປ້ອງຊ່ອງແມ່ນ IP2X, ຕື່ມອີກ ເສີມຂະຫຍາຍຄວາມສາມາດປົກປັກຮັກສາຄວາມປອດໄພ.

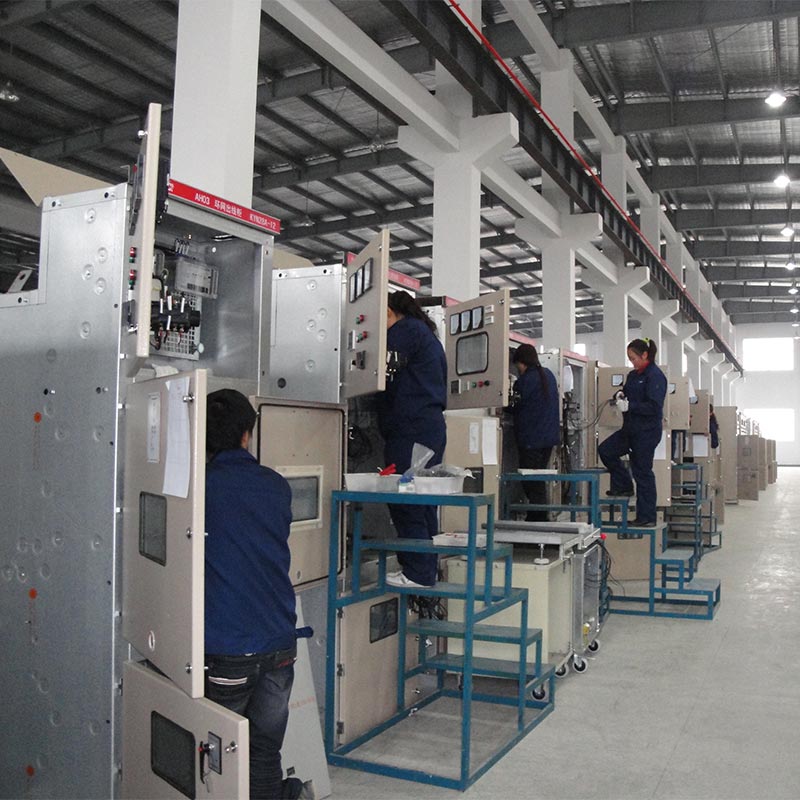

ອອກແບບແລະຜະລິດຢ່າງເຂັ້ມງວດຕາມມາດຕະຖານສາກົນ IEC ແລະລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO, ການນໍາໃຊ້ອົງປະກອບສູນຍາກາດທີ່ມີຄຸນນະພາບສູງ, ມັນເຂົ້າກັນໄດ້ກັບເຄື່ອງຕັດວົງຈອນສູນຍາກາດຍີ່ຫໍ້ທີ່ມີຊື່ສຽງຕ່າງໆ, ມີ ເຂັ້ມແຂງ ວົງຈອນສັ້ນທົນທານຕໍ່ຄວາມສາມາດ, ປັບຕົວເຂົ້າກັບແຮງດັນທີ່ກວ້າງຂວາງແລະລະດັບປະຈຸບັນ, ແລະເຫມາະສົມສໍາລັບໄລຍະຍາວ. ຢ່າງຕໍ່ເນື່ອງ ການດໍາເນີນງານ.

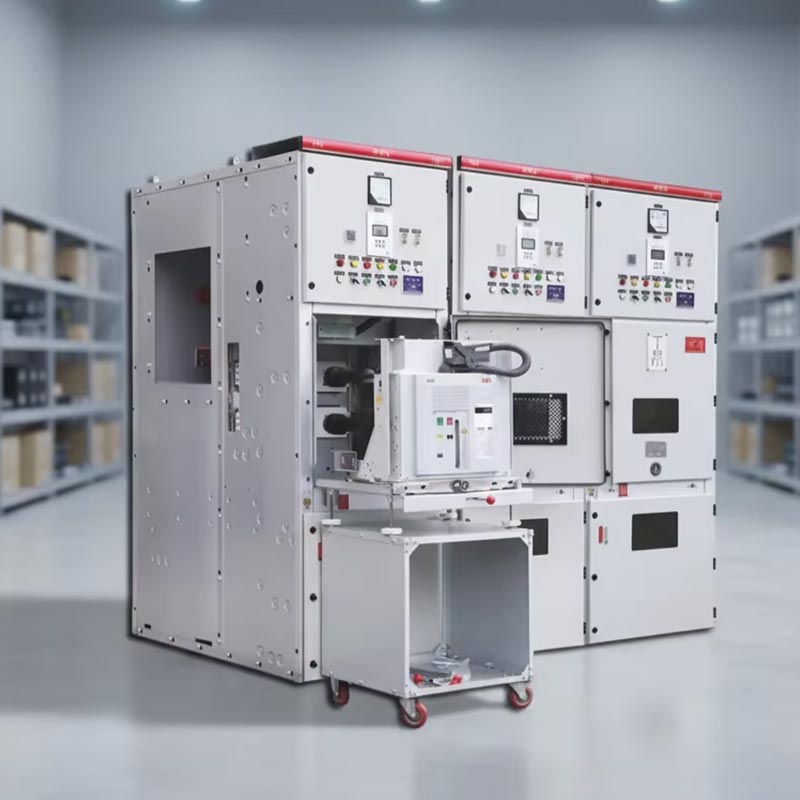

ການອອກແບບ trolley ຖອດອອກໄດ້ຊ່ວຍໃຫ້ການກວດສອບແລະການທົດແທນທີ່ໄວແລະງ່າຍດາຍ. ໂຄງສ້າງຫນາແຫນ້ນຂອງມັນສະຫນັບສະຫນູນ ດ້ານໜ້າ ບໍາລຸງຮັກສາ, ປະຫຍັດພື້ນທີ່ແລະເວລາຢຸດເຮັດວຽກ. ຂະຫນາດຕູ້ມາດຕະຖານປັບຕົວເຂົ້າກັບສະຖານະການຕິດຕັ້ງຕ່າງໆ, ສົ່ງຜົນໃຫ້ປະສິດທິພາບການຕິດຕັ້ງສູງ.
Kyn28 Switchgear 10kV ກວມເອົາທຸກລະດັບແຮງດັນຈາກ 3.6 ຫາ 24kV, ເຫມາະສົມກັບ 50/60Hz dual-frequency ລະບົບການ, ແລະສະຫນອງປະເພດຕູ້ຕ່າງໆເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການກະຈາຍພະລັງງານຂອງອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນເຊັ່ນ: ໂຮງງານໄຟຟ້າ, ສະຖານີຍ່ອຍ, ວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່, ແລະ ຕຶກອາຄານສູງ. ມັນຍັງສາມາດປັບຕົວເຂົ້າກັບແບບດັ້ງເດີມຕ່າງໆ ສະພາບແວດລ້ອມການເຮັດວຽກ.
ໂຄງການສ້ອມແປງສະຖານີຍ່ອຍ 110kV ໃນເມືອງໃດນຶ່ງທີ່ເລືອກ 28 Usune KYN28-12 switchgear units. ອຸປະກອນ ບັນລຸການນຳໃຊ້ອາວະກາດສູງ, ການມອບໝາຍວຽກງານຢ່າງວ່ອງໄວ, ແລະ ອັດຕາຄວາມໜ້າເຊື່ອຖືໄດ້ 99,98% ຫຼັງຈາກການມອບໝາຍ, ຢ່າງຫຼວງຫຼາຍ ການປັບປຸງລະດັບຄວາມປອດໄພຂອງເຄືອຂ່າຍກະຈາຍພະລັງງານ. ໃນໂຄງການນີ້, switchgear ໄດ້ຖືກປັບເຂົ້າກັບ ຄວາມຕ້ອງການດ້ານສິ່ງແວດລ້ອມຂອງສະຖານທີ່, ລວມທັງລະດັບຄວາມສູງ, ອຸນຫະພູມ, ແລະຄວາມຊຸ່ມຊື່ນ, ແລະວົງຈອນສູນຍາກາດທີ່ເຫມາະສົມ ຮູບແບບເບກເກີຖືກເລືອກໃຫ້ກົງກັບຄວາມຕ້ອງການກະຈາຍພະລັງງານຂອງສະຖານີຍ່ອຍຢ່າງສົມບູນ.
A: ເຫຼົ່ານີ້ສ່ວນໃຫຍ່ປະກອບມີການປ້ອງກັນການເປີດແລະປິດໂດຍບັງເອີນຂອງ breakers ວົງຈອນ, ປ້ອງກັນການຍູ້ຫຼືດຶງ handcart ພາຍໃຕ້ການໂຫຼດ, ປ້ອງກັນສາຍດິນຈາກການເຊື່ອມຕໍ່ກັບວົງຈອນທີ່ມີຊີວິດ, ການປ້ອງກັນການປິດ ເຄື່ອງຕັດວົງຈອນທີ່ມີສາຍດິນເຊື່ອມຕໍ່, ແລະປ້ອງກັນບໍ່ໃຫ້ບຸກຄະລາກອນເຂົ້າໄປໃນການຖ່າຍທອດສົດໂດຍບັງເອີນ compartments, ດັ່ງນັ້ນໂຄງສ້າງຮັບປະກັນຄວາມປອດໄພຂອງບຸກຄະລາກອນແລະອຸປະກອນ.
A: ແນະນໍາໃຫ້ດໍາເນີນການກວດກາປົກກະຕິທຸກໆ 6 ເດືອນແລະການບໍາລຸງຮັກສາທີ່ສົມບູນແບບທຸກໆ 1-2 ປີ, ສຸມໃສ່ການກວດສອບກົນໄກ, insulation, interlocking, ແລະຄວາມແຫນ້ນຂອງ bolt. Usune ສະຫນອງດ້ານວິຊາການຢ່າງເຕັມທີ່ ສະຫນັບສະຫນູນ.
A: ແມ່ນແລ້ວ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, Usune ສາມາດປັບແຕ່ງການຕັ້ງຄ່າພາຍໃນ, ລະດັບການປົກປ້ອງ, ແລະ ການແກ້ໄຂການຕິດຕາມອັດສະລິຍະອີງໃສ່ແຮງດັນ, ປະຈຸບັນ, ຄວາມຕ້ອງການປົກປັກຮັກສາ, ແລະສະພາບແວດລ້ອມຂອງເວັບໄຊ. ມັນສາມາດເຮັດໄດ້ ນອກຈາກນີ້ຍັງປັບຂະຫນາດຕູ້ແລະເລືອກເອົາຕົວແບບ breaker ວົງຈອນສູນຍາກາດທີ່ເຫມາະສົມເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການສະເພາະ.
ສະຫຼຸບແລ້ວ, Usune Kyn28 Switchgear 10kV ປະສົມປະສານຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖື, ແລະຄວາມສະດວກໃນການນໍາໃຊ້. ສະຫນັບສະຫນູນໂດຍຜູ້ໃຫຍ່ ການອອກແບບ, ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ, ແລະຕົວກໍານົດການດ້ານວິຊາການທີ່ສົມບູນແບບ, ມັນເຫມາະສົມສໍາລັບການເຮັດວຽກຕ່າງໆ ສະພາບແວດລ້ອມ ແລະສະຖານະການ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບແລະຜູ້ສະຫນອງທີ່ມີຄຸນນະພາບສູງຈາກປະເທດຈີນ, Usune ສືບຕໍ່ ສະຫນອງການແກ້ໄຂການກະຈາຍພະລັງງານແຮງດັນຂະຫນາດກາງທີ່ຫມັ້ນຄົງແລະປະສິດທິພາບໃຫ້ແກ່ຜູ້ໃຊ້ທົ່ວໂລກ.
