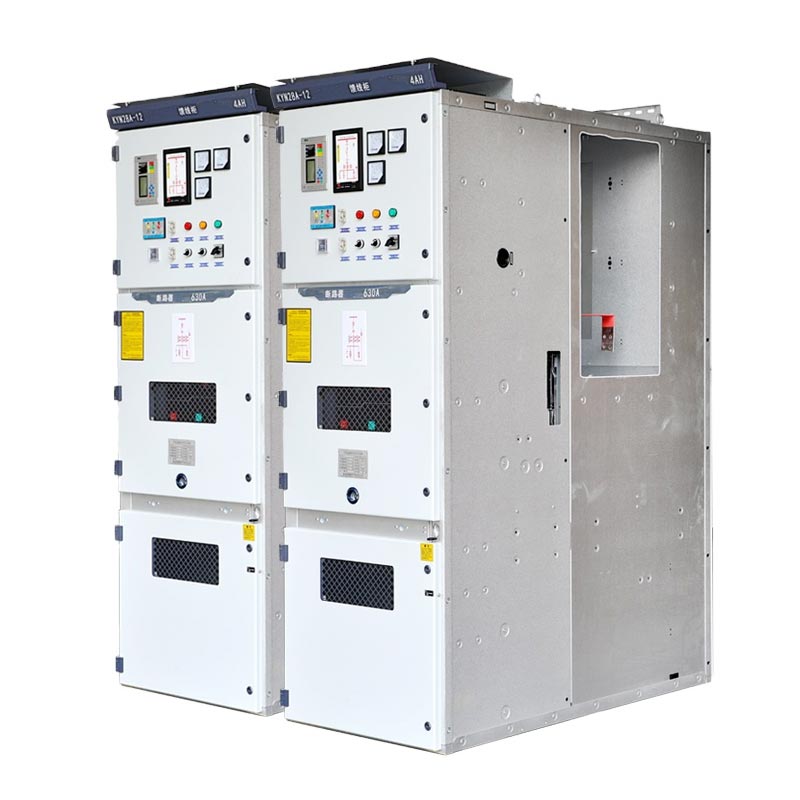

Kyn28 Switchgear 11kV

Usune Kyn28 Switchgear 11kV ແມ່ນເຫມາະສົມສໍາລັບລະບົບ 3.6kV-12kV, 50Hz ສາມເຟດ AC, ເຮັດໃຫ້ການຮັບພະລັງງານ, ການແຜ່ກະຈາຍ, ການຄວບຄຸມ, ການປົກປ້ອງ, ແລະການຕິດຕາມ. ມັນສະຫນັບສະຫນູນ busbar ດຽວ, single busbar sectionalization, ແລະ double ວິທີການເຊື່ອມຕໍ່ busbar, ເຮັດໃຫ້ມັນເປັນອຸປະກອນກະຈາຍພະລັງງານທີ່ສໍາຄັນໃນລະບົບພະລັງງານ. ເປັນຜະລິດຕະພັນຫຼັກຂອງ ກ ຜູ້ຜະລິດອຸປະກອນພະລັງງານຈີນເປັນມືອາຊີບ, ມັນໄດ້ກາຍເປັນທີ່ເຊື່ອຖືໄດ້ໃນທົ່ວໂລກການແຜ່ກະຈາຍພະລັງງານແຮງດັນຂະຫນາດກາງ ການແກ້ໄຂຍ້ອນຄວາມສາມາດໃນການຜະລິດຂອງໂຮງງານແລະຄຸນນະພາບທີ່ຫມັ້ນຄົງ.

switchgear ແຮງດັນຕ່ໍາ

switchgear ແຮງດັນປານກາງ

ການປະຕິບັດຕາມມາດຕະຖານຫຼັກ

Usune Kyn28 Switchgear 11kV ປະຕິບັດຕາມມາດຕະຖານສາກົນແລະພາຍໃນປະເທດຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນຜະລິດຕະພັນ ຄວາມ​ເຊື່ອ​ຖື​ໄດ້​, ຄວາມ​ປອດ​ໄພ​, ແລະ​ການ​ເຮັດ​ວຽກ​ຮ່ວມ​ກັນ​:

1. IEC 60298 / IEC 62271-200: AC Metal-Enclosed Switchgear with Rated Voltages ຈາກ 1kV ຫາ 52kV
2. GB 3906-2006: 3–35kV AC Metal-Enclosed Switchgear and Control Cabinets
3. DL/T 404-2007: ຂໍ້ມູນຈໍາເພາະທາງດ້ານເຕັກນິກສໍາລັບສະວິດເກຍແຮງດັນສູງ AC ໃນລົ່ມ
4. GB/T 11022: ຂໍ້ມູນຈໍາເພາະທົ່ວໄປສໍາລັບ Switchgear ແຮງດັນສູງ

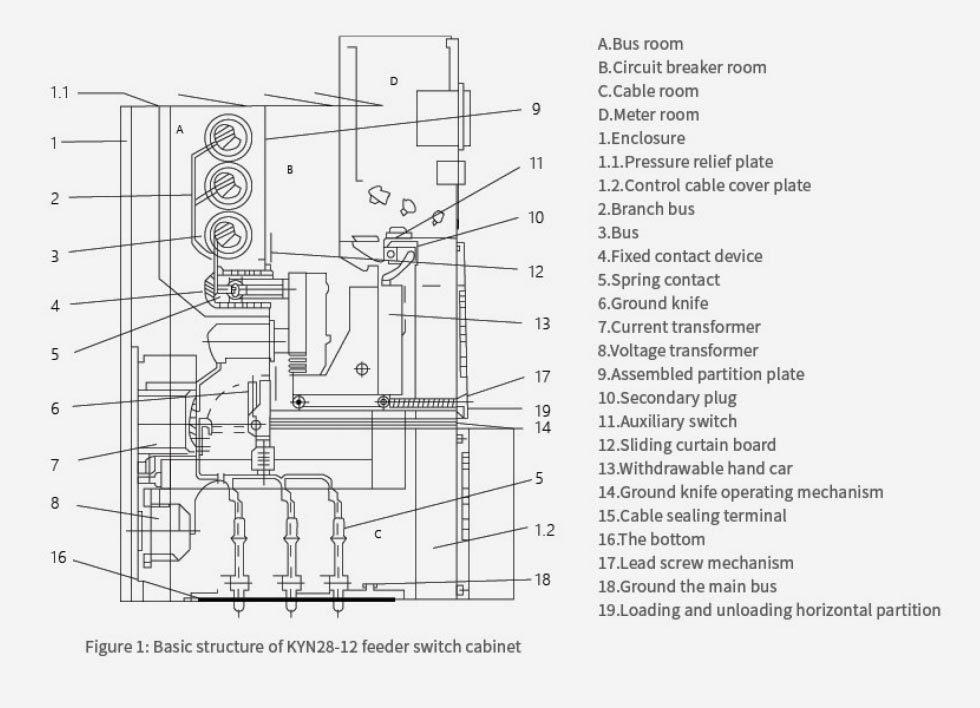

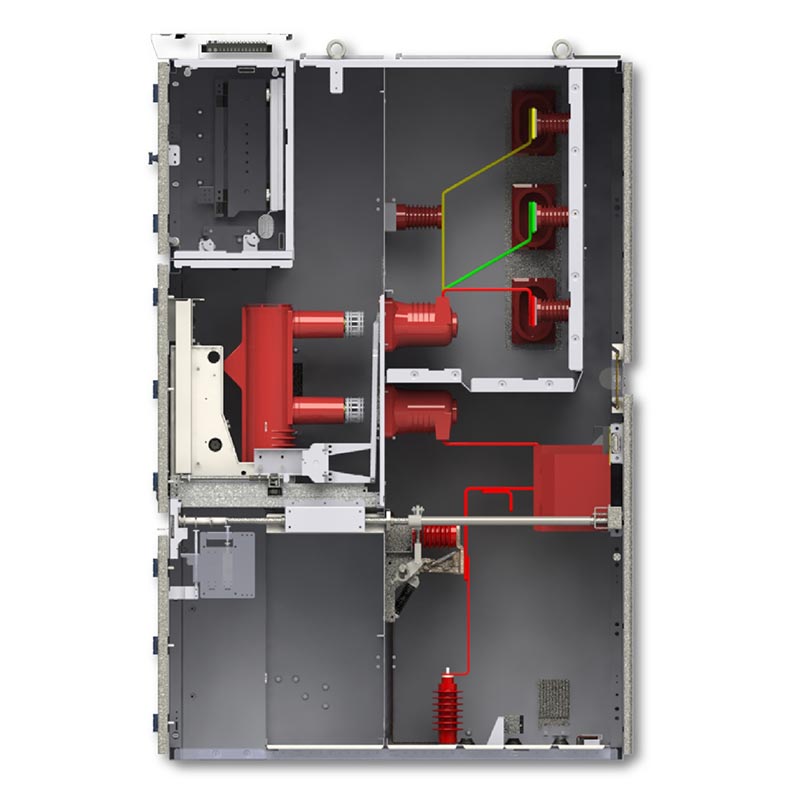

ລັກສະນະໂຄງສ້າງແລະການອອກແບບ

Kyn28 Switchgear 11kV enclosure ຮັບໂຄງສ້າງ bolted modular ທີ່ເຮັດດ້ວຍ galvanized / ມ້ວນເຢັນທີ່ມີຄຸນນະພາບສູງ. ແຜ່ນເຫຼັກ, ແບ່ງອອກເປັນຫ້າຊ່ອງດິນເອກະລາດໂດຍການແບ່ງປັນໂລຫະ, ປະສິດທິຜົນປ້ອງກັນຄວາມຜິດ ການຂະຫຍາຍພັນ.

1. Circuit Breaker Compartment: ປະກອບກັບ trolley breaker ວົງຈອນສູນຍາກາດຖອດອອກໄດ້ດ້ວຍກົນຈັກ. interlocking
2. Busbar Compartment: ຕິດຕັ້ງ busbars ຕົ້ນຕໍແລະ busbars ສາຂາ, ແຍກເປັນເອກະລາດ.
3. ຊ່ອງໃສ່ສາຍເຄເບີ້ນ: ໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ສາຍເຄເບີນ, ບັນຈຸມີຫມໍ້ແປງ, ສະວິດສາຍດິນ, ເຄື່ອງຈັບກະແສໄຟຟ້າ, ແລະອື່ນໆ.
4. Control Instrument Compartment: ຕິດຕັ້ງລີເລ, ເຄື່ອງມື, ອຸປະກອນປ້ອງກັນ, ແລະວົງຈອນຮອງ.
5. ຊ່ອງທາງການບັນເທົາຄວາມກົດດັນ: ມີອຸປະກອນການບັນເທົາຄວາມກົດດັນຢູ່ດ້ານເທິງ, ອະນຸຍາດໃຫ້ການປ່ອຍຄວາມກົດດັນຂອງ arc ໄດ້ຢ່າງປອດໄພ. ໃນ​ກໍ​ລະ​ນີ​ຂອງ​ຄວາມ​ຜິດ​ພາດ​.

ຂໍ້ໄດ້ປຽບຫຼັກ

1. ການອອກແບບໂຄງຮ່າງການຖອດອອກໄດ້: breaker ວົງຈອນແລະ handcart PT ແມ່ນ interchangeable, ອະນຸຍາດໃຫ້ສໍາລັບການບໍາລຸງຮັກສາໄວ. ແລະການທົດແທນໂດຍບໍ່ມີການ de-energizing ພາກສ່ວນ busbar ທັງຫມົດ.
2. Comprehensive Five-Protect Interlocking: ປ້ອງກັນການເປີດ/ປິດຂອງເບກເກີ້ວົງຈອນໂດຍບັງເອີນ, ປ້ອງກັນ ຍູ້ / ດຶງລົດເຂັນພາຍໃຕ້ການໂຫຼດ, ປ້ອງກັນບໍ່ໃຫ້ປິດສະຫຼັບດິນໃນຂະນະທີ່ພະລັງງານ, ປ້ອງກັນການ energizing ເມື່ອສະວິດດິນຖືກປິດ, ແລະປ້ອງກັນບໍ່ໃຫ້ເກີດອຸບັດຕິເຫດເຂົ້າໄປໃນຊ່ອງທີ່ມີພະລັງງານ.
3. ໂຄງປະກອບການກະທັດລັດ: ການດໍາເນີນງານແລະບໍາລຸງຮັກສາດ້ານຫນ້າ, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ.
4. ການປັບຕົວດ້ານສິ່ງແວດລ້ອມສູງ: ເຄື່ອງເຮັດຄວາມຮ້ອນຂົ້ນໃນຕົວ, ເຫມາະສົມກັບສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນ.

ປະເພດຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ:

1. ຕູ້ສາຍຂາເຂົ້າ (ຮັບພະລັງງານ)
2. ຕູ້ສາຍຂາອອກ (ກະຈາຍພະລັງງານໃຫ້ feeders/ motor)
3. ໝໍ້ແປງແຮງດັນ ແລະ ຕູ້ວັດແທກແຮງດັນ
4. ຕູ້ວັດແທກພະລັງງານ (ມີເຄື່ອງວັດແທກພະລັງງານ)
5. ຕູ້ສ່ວນ Busbar
6. ຕູ້ແຍກ

ເງື່ອນໄຂສິ່ງແວດລ້ອມ

- ອຸນຫະພູມອາກາດລ້ອມຮອບ: -15℃ ~ +40℃
- ຄວາມຊຸ່ມຊື່ນສະເລ່ຍປະຈໍາວັນ ≤95%, ສະເລ່ຍປະຈໍາເດືອນ ≤90%
- ບໍ່ມີລະເບີດ, ທາດອາຍຜິດ corrosive ຫຼືຂີ້ຝຸ່ນ conductive, ບໍ່ມີການສັ່ນສະເທືອນຮ້າຍແຮງ
- ການຕິດຕັ້ງພາຍໃນເຮືອນເທົ່ານັ້ນ

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ກໍລະນີຄໍາຮ້ອງສະຫມັກຕົວຈິງ

ໂຄງ​ການ​ຈໍາ​ຫນ່າຍ​ພະ​ລັງ​ງານ​ຊັບ​ຊ້ອນ​ການ​ຄ້າ​ໃນ​ຕົວ​ເມືອງ​. ສູນການຄ້າ 50 ຊັ້ນ (ຫ້ອງການ + ການຄ້າ + ບັນເທີງ) ໃນປະເທດຈີນຕາເວັນອອກໃຊ້ 18 Usune Kyn28 Switchgear 11kV ຫນ່ວຍ, ລວມທັງສາຍຂາເຂົ້າ, ສາຍຂາອອກ, PTs, metering, ຕູ້ພາກສ່ວນ, ແລະຕູ້ແຍກ, ມີການສະຫນອງພະລັງງານຊ້ໍາຊ້ອນຜ່ານ busbars ສອງ.

ຫຼັງຈາກສອງປີຂອງການດໍາເນີນງານ, ມັນບັນລຸໄດ້ 99.98% ຄວາມຫນ້າເຊື່ອຖືຂອງການສະຫນອງພະລັງງານໂດຍບໍ່ມີໄຟຟ້າທີ່ບໍ່ໄດ້ວາງແຜນໄວ້. ໄດ້ switchgear ສາມາດໄດ້ຮັບການທົດແທນຢ່າງໄວວາ, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍທີ່ໃຊ້ເວລາບໍາລຸງຮັກສາ. ຕູ້ທີ່ຫນາແຫນ້ນຊ່ວຍປະຢັດພື້ນທີ່ໃນ ຫ້ອງແຈກຢາຍ, ແລະເຄື່ອງເຮັດຄວາມຮ້ອນ condensation ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ.

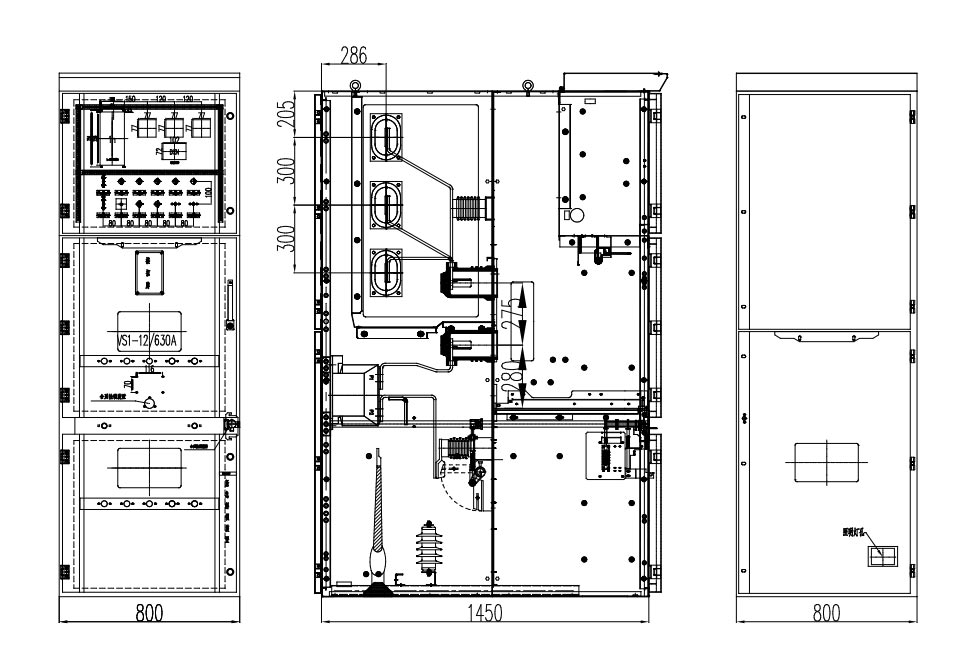

ຂະຫນາດພາຍນອກຜະລິດຕະພັນ

ໂຄງການອ້າງອີງ

ໂຄງການເປີດຕົວບັ້ງໄຟ Cas-space

ບົດລາຍງານການທົດສອບ

FAQs

Q1: ຄວາມແຕກຕ່າງຕົ້ນຕໍລະຫວ່າງ Usune KYN28 11kV ແລະ switchgear ຄົງທີ່ແບບດັ້ງເດີມແມ່ນຫຍັງ?

A: ຄວາມແຕກຕ່າງຫຼັກແມ່ນໂຄງສ້າງ switchgear ທີ່ສາມາດຖອນໄດ້. breakers ວົງຈອນສາມາດຖອດອອກເປັນເອກະລາດແລະ interchanged, eliminating ຄວາມຈໍາເປັນສໍາລັບການປິດໄຟຟ້າຢ່າງສົມບູນໃນລະຫວ່າງການບໍາລຸງຮັກສາ. ນີ້ສົ່ງຜົນໃຫ້ມີຄວາມປອດໄພທີ່ສູງຂຶ້ນແລະ ປະສິດທິພາບການບໍາລຸງຮັກ, ແລະຊ່ອງແຍກເອກະລາດປະສິດທິຜົນຈໍາກັດຂອບເຂດຄວາມຜິດ.

ຄໍາຖາມທີ 2: Kyn28 Switchgear 11kV ສາມາດຖືກນໍາໃຊ້ໃນສະພາບແວດລ້ອມທີ່ມີຄວາມສູງຫຼືມີຄວາມຊຸ່ມຊື່ນໂດຍສະເພາະບໍ?

A: ແມ່ນແລ້ວ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, Usune ສະຫນອງການອອກແບບ derating ລະດັບສູງ, insulation ປັບປຸງແລະ ການປ້ອງກັນການກັດກ່ອນ, ແລະເຄື່ອງເຮັດຄວາມຮ້ອນໃນຕົວເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ.

Q3: ແມ່ນຫຍັງກ່ຽວກັບການຮັບປະກັນຜະລິດຕະພັນແລະການບໍລິການຫລັງການຂາຍ?

A: ເຄື່ອງທັງຫມົດມາພ້ອມກັບການຮັບປະກັນ 12 ເດືອນ, ທີມງານດ້ານວິຊາການທົ່ວໂລກທີ່ຕອບສະຫນອງ 24 ຊົ່ວໂມງຕໍ່ມື້, ແລະໄວ. ການບໍລິການຢູ່ບ່ອນມີຢູ່ໃນພື້ນທີ່ຫຼັກ. ພວກເຮົາຍັງສະຫນອງການບໍາລຸງຮັກສາໄລຍະຍາວແລະການຝຶກອົບຮົມດ້ານວິຊາການ.
