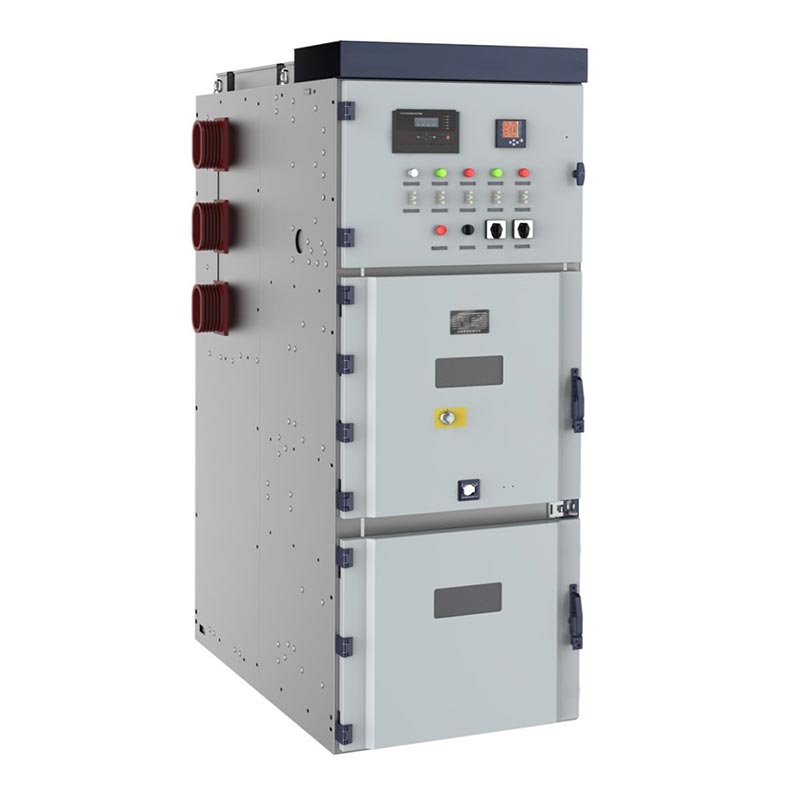

Usune 24kV Medium Voltage Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), ເປັນຂອງ AC ຫຸ້ມເກາະທີ່ຖອນໄດ້ ປະເພດສະຫຼັບເກຍທີ່ປິດດ້ວຍໂລຫະ. ມັນເປັນທີ່ເຫມາະສົມສໍາລັບສາມໄລຍະ AC 50Hz ລະບົບພະລັງງານແລະການນໍາໃຊ້ຕົ້ນຕໍແມ່ນສໍາລັບການ ພະລັງງານ ການຮັບ, ການແຈກຢາຍ, ການຄວບຄຸມວົງຈອນ, ການປົກປ້ອງ, ແລະການຕິດຕາມ.
The 24kV Medium Voltage Lv And Mv Switchgear ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນໂຮງງານໄຟຟ້າ, ສະຖານີຍ່ອຍ, ອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່. ວິສາຫະກິດ, ແລະຕຶກອາຄານສູງສໍາລັບການຮັບພະລັງງານ, ການແຜ່ກະຈາຍ, ການຄວບຄຸມ, ແລະປົກປັກຮັກສາ. ຫຼັກຂອງ Usune ຖານການຜະລິດຕັ້ງຢູ່ໃນປະເທດຈີນ, ເຮັດໃຫ້ມັນເປັນຜູ້ຜະລິດມືອາຊີບທີ່ເຊື່ອຖືໄດ້ສະຫນອງຄຸນນະພາບສູງ ການແກ້ໄຂການແຈກຢາຍພະລັງງານແຮງດັນປານກາງໃຫ້ແກ່ຜູ້ໃຊ້ທົ່ວໂລກ.
switchgear ແຮງດັນຕ່ໍາ
switchgear ແຮງດັນປານກາງ
| ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີ | |
| ແຮງດັນທີ່ຈັດອັນດັບ | kV | 24 | |
| ລະດັບຄວາມຖີ່ | Hz | 50 | |
| Rated current of circuit breaker | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| ລະດັບກະແສໄຟຟ້າຂອງຕູ້ສະຫຼັບ | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Rated dynamic current (4s) | kA | 16, 20, 25, 31.5, 40, 50 | |
| Rated steady current (peak) | kA | 40, 50, 63, 80, 100, 125 | |
| ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ | kA | 16, 20, 25, 31.5, 40, 50 | |
| Rated short circuit making current | kA | 40, 50, 63, 80, 100, 125 | |
| ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ | ຂົ້ວໂລກ, ຂົ້ວໂລກ | kV | 65 |
| ຂ້າມໄລຍະຫ່າງ | kV | 79 | |
| Lightning impulse withstand voltage (peak) | ຂົ້ວໂລກ, ຂົ້ວໂລກ | kV | 125 |
| ຂ້າມໄລຍະຫ່າງ | kV | 145 | |
| ລະດັບການປົກປ້ອງ | IP4X for enclosure, IP2X for isolating room and circuit breaker room open | ||
| Note: short-circuit capacity of CT should be considered separately. | |||
1. GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear"
2. GB/T11022 "ເງື່ອນໄຂທາງວິຊາການທົ່ວໄປສໍາລັບ Switchgear ແລະ Controlgear ແຮງດັນສູງ"
3. IEC62271-200 "AC Metal-Enclosed Switchgear with Rated Voltage Above 1kV and Below 52kV"
4. DL/T404 "ເງື່ອນໄຂທາງດ້ານວິຊາການສໍາລັບການສັ່ງຊື້ເຄື່ອງສະວິດແຮງດັນສູງ AC ໃນລົ່ມ"

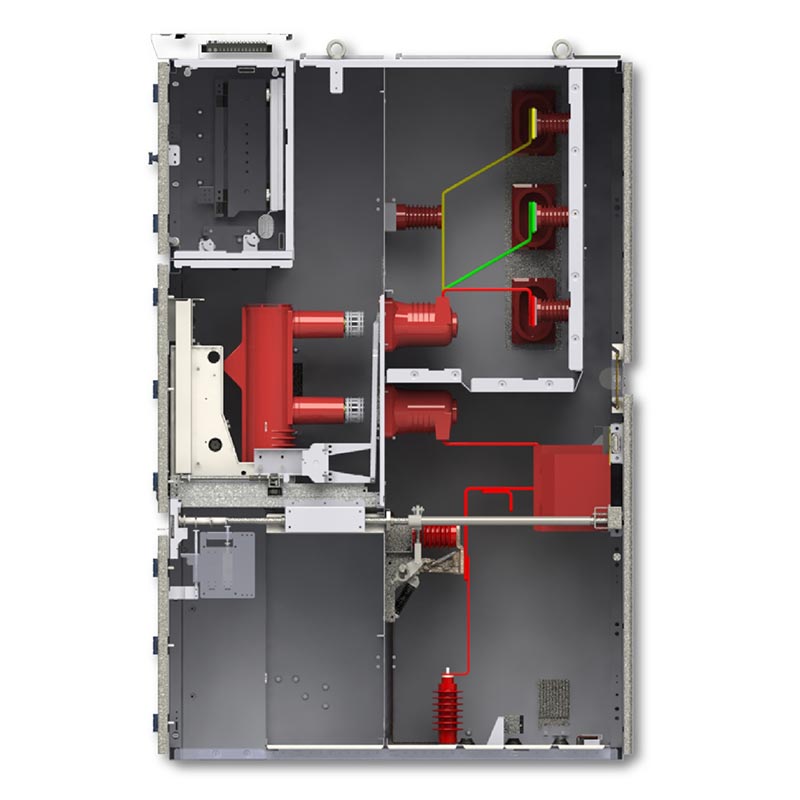

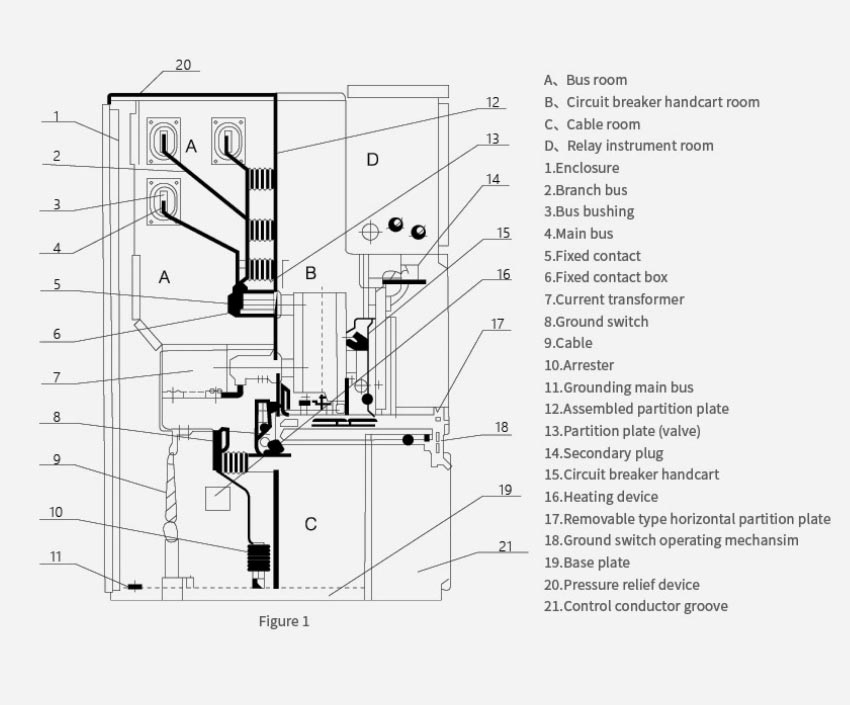

The 24kV Medium Voltage Switchgear ແຮງດັນຕ່ໍາແລະຂະຫນາດກາງຮັບຮອງເອົາໂຄງປະກອບການແບ່ງສ່ວນໂລຫະທັງຫມົດ, ກັບແຕ່ລະ. ພື້ນທີ່ເຮັດວຽກຖືກແຍກເປັນເອກະລາດ, ສະກັດກັ້ນການແຜ່ກະຈາຍຂອງຄວາມຜິດ.
1. Circuit Breaker Compartment: Equipped with a removable vacuum circuit breaker trolley.
2. Busbar Compartment: Contains main busbars, branch busbars, and busbar insulators.
3. Cable Compartment: Installs current transformers, voltage transformers, grounding switches, and cable terminals.
4. Control Instrument Compartment: Equipped with relays, protection devices, instruments, secondary wiring, and
ການຄວບຄຸມ
panels.
5. Pressure Relief Channel: Features an arc relief device on the top of the cabinet to enhance fault safety.
1. All-metal independent compartments to prevent the spread and mutual interference of fault arcs.
2. ການເຊື່ອມຕໍ່ກົນຈັກທີ່ສົມບູນແບບຫ້າຫຼັກສູດ:
- ປ້ອງກັນການຊຸກດັນຫຼືດຶງລົດຕັດໄຟຂອງວົງຈອນໃນການໂຫຼດ.
- ປ້ອງກັນການປິດຕົວຕັດວົງຈອນ ເມື່ອສະວິດສາຍດິນຖືກປິດ.
- ປ້ອງກັນການປິດສະວິດພື້ນດິນອຸບັດຕິເຫດໃນຂະນະທີ່ energized.
- Prevents accidental entry into energized compartments.
- ປ້ອງກັນການເຮັດວຽກຜິດພາດຂອງສະຫຼັບແຍກ.
3. Center-mounted removable trolley for front operation and maintenance, facilitating repairs.
4. ລະດັບ insulation ສູງ, ໂຄງປະກອບການຫນາແຫນ້ນ, ແລະການຕໍ່ຕ້ານຄວາມຜິດທີ່ເຂັ້ມແຂງ.
5. Compliant with domestic and international standards, adaptable to various power distribution schemes
ສະຖານີຍ່ອຍເທດສະບານ ຂະໜາດ 110kV ຕ້ອງການຍົກລະດັບຕາໜ່າງການຈໍາໜ່າຍໄຟຟ້າຂັ້ນສອງ ເພື່ອຕອບສະໜອງການເຕີບໃຫຍ່ຂອງຕົວເມືອງ. ຄວາມຕ້ອງການພະລັງງານແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງການສະຫນອງພະລັງງານ.
36 Usune 24kV Medium Voltage Lv And Mv Switchgear units were deployed for the 24kV power distribution system.
- The compact design of the switchgear saved 30% of the substation's floor space.
- The five-proof interlocking system operated without any operational accidents during three years of operation.
- Reliable vacuum circuit breaking technology reduced outage time by more than 80%, significantly improving the
power supply quality for 200,000 residents.
ສະລັບສັບຊ້ອນ petrochemical ທີ່ທັນສະ ໄໝ ຕ້ອງການລະບົບການແຜ່ກະຈາຍໄຟຟ້າແຮງດັນກາງທີ່ມີຄວາມ ໜ້າ ເຊື່ອຖືສູງເພື່ອຮັບປະກັນ ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂອງອຸປະກອນການຜະລິດທີ່ສໍາຄັນ.
Provided 58 Usune 24kV switchgear units, specifically designed for harsh industrial environments and enhanced with dust and corrosion resistance.
- Successfully withstood the harsh on-site environment (high dust, chemical fumes), demonstrating stable
ການປະຕິບັດ.
- Fast fault disconnection capability (≤ 60ms) protects expensive compressors and reactors from damage during short
circuits.
- Front-mounted maintenance design reduces maintenance downtime by 50%, ensuring production continuity.
A1: The product is suitable for 3.6～12kV, 24kV three-phase AC 50/60Hz power systems, meeting the needs of most ສະຖານະການກະຈາຍພະລັງງານແຮງດັນປານກາງ.
A2: ແມ່ນແລ້ວ. ຜະລິດຕະພັນຮັບຮອງເອົາການອອກແບບດ້ານຫນ້າ, ການບໍາລຸງຮັກສາດ້ານຫນ້າ; the circuit breaker trolley can be moved for ການບໍາລຸງຮັກສາໄວແລະການທົດແທນໂດຍບໍ່ມີຜົນກະທົບຕໍ່ການເຮັດວຽກຂອງວົງຈອນອື່ນໆ.
A3: ແມ່ນແລ້ວ. Usune ສາມາດປັບແຕ່ງປະຈຸບັນການຈັດອັນດັບ, ໄລຍະສັ້ນແຕກ, ຂະຫນາດຕູ້, ການຕັ້ງຄ່າການປົກປັກຮັກສາ, ແລະອື່ນໆ, ອີງຕາມຄວາມຕ້ອງການຂອງໂຄງການເພື່ອປັບຕົວເຂົ້າກັບເງື່ອນໄຂການດໍາເນີນງານທີ່ແຕກຕ່າງກັນແລະຄວາມຕ້ອງການຂອງລະບົບ.
