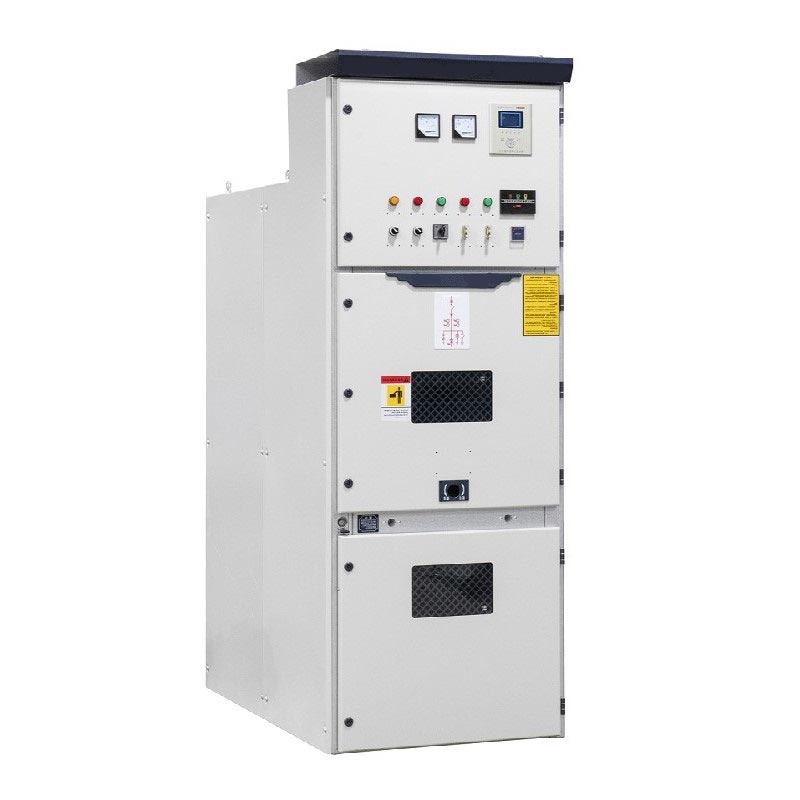

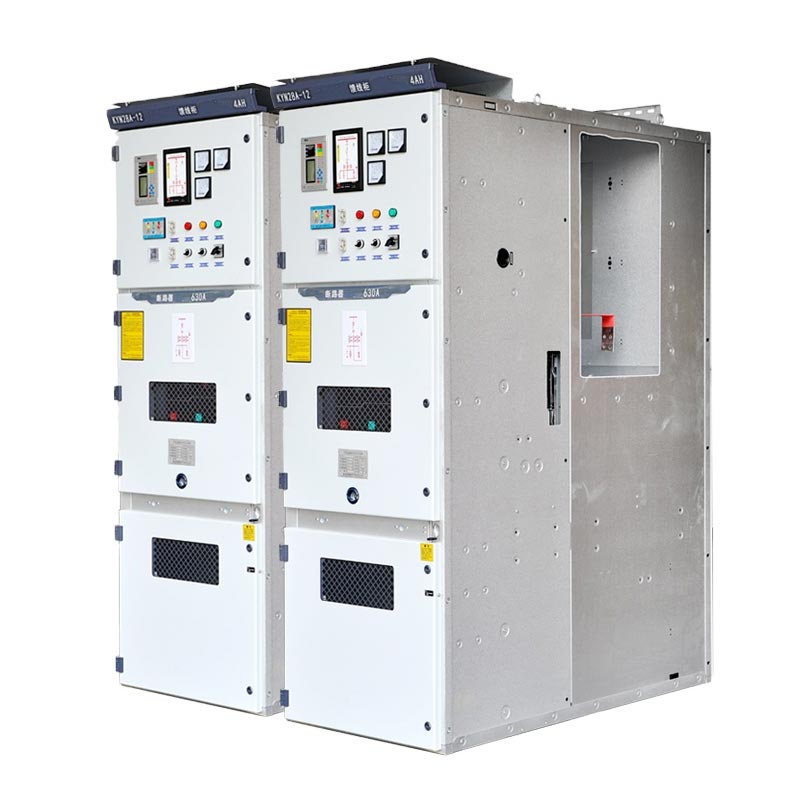

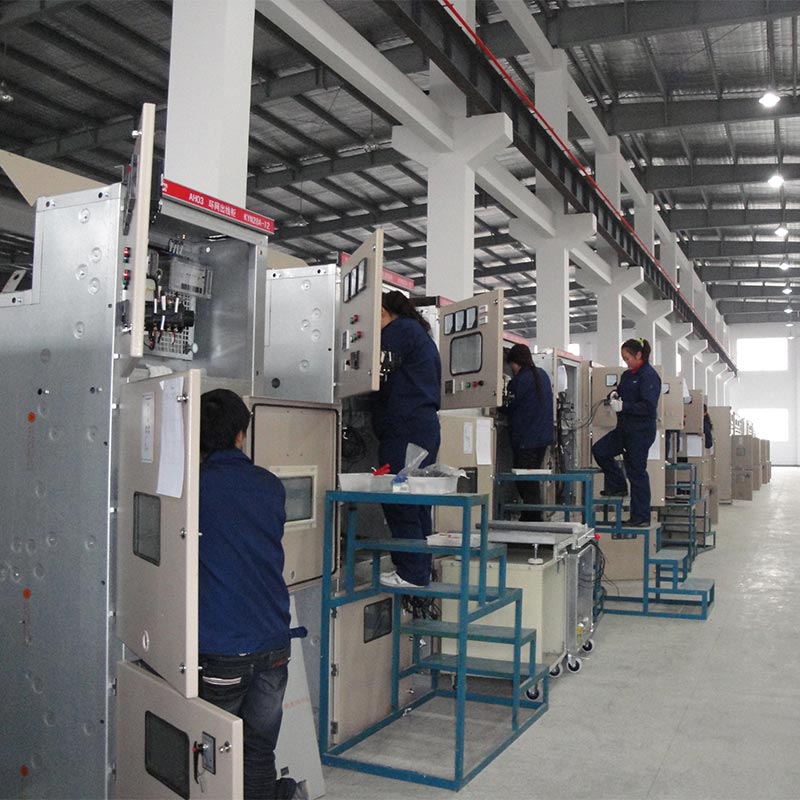

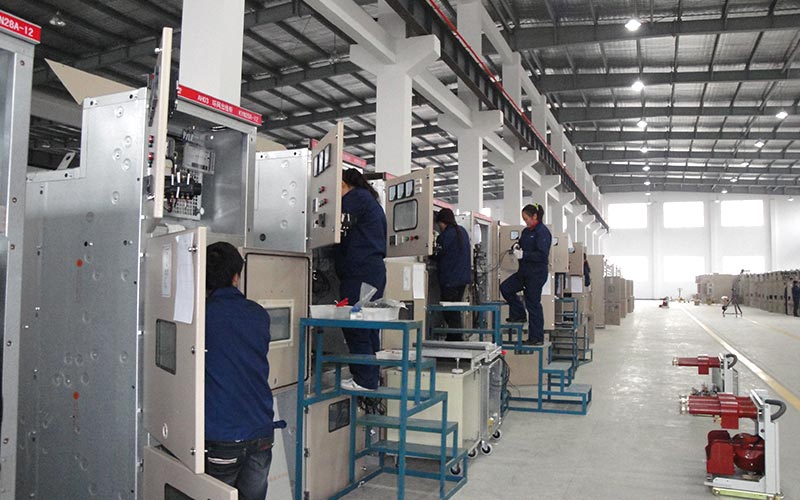

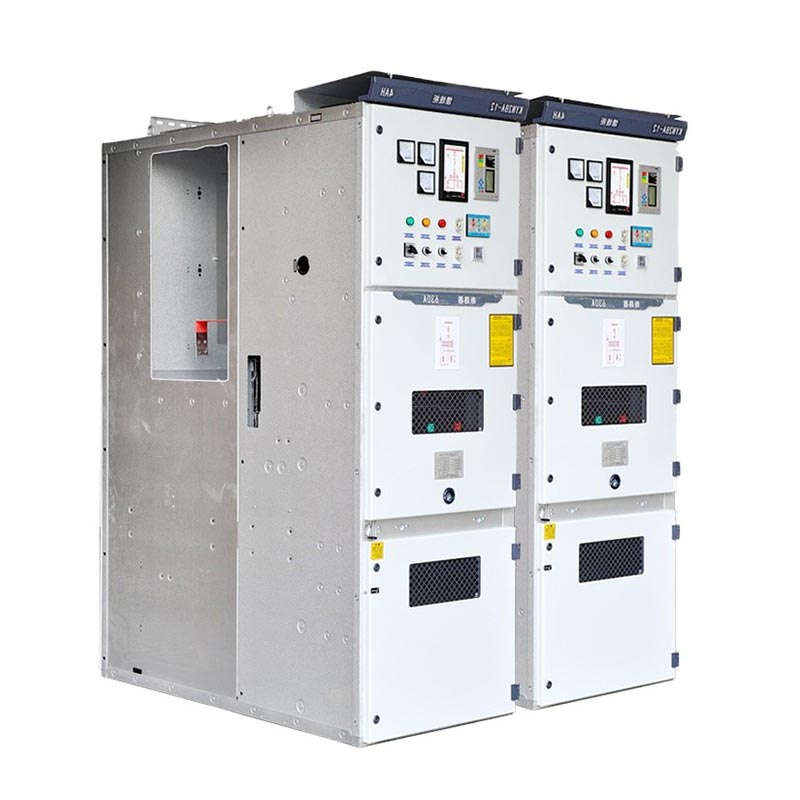

Usune Kyn28 Switchgear 12kV ເປັນອຸປະກອນກະຈາຍພະລັງງານແຮງດັນສູງພາຍໃນເຮືອນທີ່ມີແຮງດັນທີ່ມີການຈັດອັນດັບກວມເອົາ 3.6kV, 7.2kV, ແລະ 12kV, ເຫມາະສໍາລັບ 50/60Hz ສາມເຟດລະບົບພະລັງງານ AC. ມັນເປັນອຸປະກອນໄຟຟ້າຫຼັກໃນພະລັງງານທີ່ທັນສະໄຫມ ການສົ່ງແລະການແຜ່ກະຈາຍ, ການແຜ່ກະຈາຍພະລັງງານອຸດສາຫະກໍາ, ແລະຂະແຫນງການສະຫນອງພະລັງງານການກໍ່ສ້າງການຄ້າ. ຜະລິດຕະພັນ ຮັບຮອງເອົາໂຄງປະກອບການເກາະຫຸ້ມເກາະ, ໂລຫະ, ແຍກອອກຢ່າງຄົບຖ້ວນຂອງຫນ່ວຍງານທີ່ເປັນປະໂຫຍດເຊັ່ນ: breakers ວົງຈອນ, busbars, ສາຍເຄເບີ້ນ, ແລະການຄວບຄຸມເຄື່ອງມື. ການອອກແບບນີ້ກໍາຈັດການແຜ່ກະຈາຍຂອງຄວາມຜິດ arcing ຕັ້ງແຕ່ເລີ່ມຕົ້ນ. ມັນຍັງເປັນ ໂດຍມີລົດລໍ້ຕັດວົງຈອນສູນຍາກາດທີ່ສາມາດຖອນໄດ້, ເຮັດໃຫ້ການບໍາລຸງຮັກສາໄວແລະການທົດແທນໂດຍບໍ່ມີການປິດ ລົງ busbar ໄດ້, ຕອບສະຫນອງຢ່າງເຕັມສ່ວນຄວາມຕ້ອງການຫຼັກຂອງລະບົບພະລັງງານສໍາລັບການດໍາເນີນງານທີ່ປອດໄພ, ຄວາມຫມັ້ນຄົງ, ແລະປະສິດທິພາບແລະ ບໍາລຸງຮັກສາ.

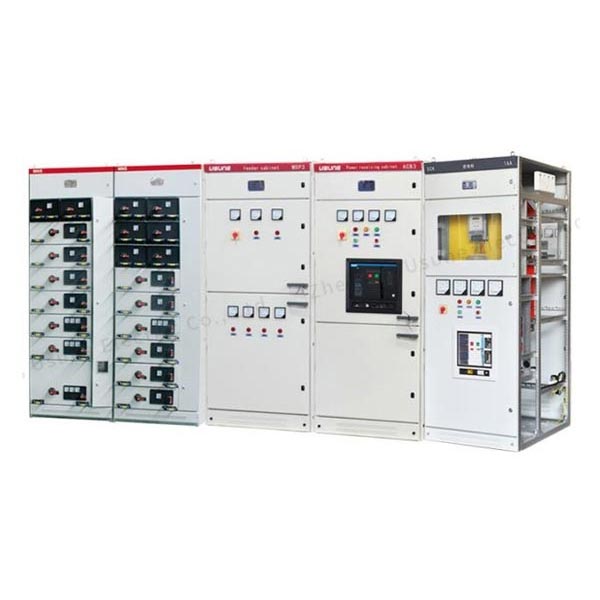

switchgear ແຮງດັນຕ່ໍາ

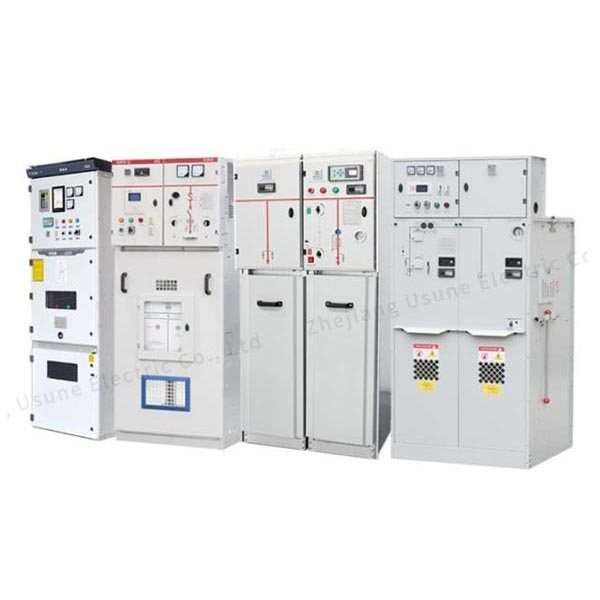

switchgear ແຮງດັນປານກາງ
| ຕົວກໍານົດການດ້ານວິຊາການ | ຂໍ້ມູນຈໍາເພາະ |
| ລະດັບແຮງດັນ (Ur) | 3.6kV, 7.2kV, 12kV |
| ລະດັບຄວາມຖີ່ | 50Hz/60Hz |
| ອັນດັບປັດຈຸບັນ (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| ຈັດອັນດັບກະແສໄຟຟ້າລັດວົງຈອນ | 25kA, 31.5kA, 40kA, 50kA (3ວິ) |
| ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ | 25kA/3ວິ, 31.5kA/3ວິ, 40kA/3ວິ, 50kA/3ວິ |
| ຫ້ອງຮຽນປົກປ້ອງ | IP4X (ປິດພາຍນອກ), IP2X (ຊ່ອງໃສ່ພາຍໃນ) |
| ປະຕິບັດການອຸນຫະພູມສະພາບແວດລ້ອມ | -15 ℃ ~ + 40 ℃ |
| ລະດັບຄວາມສູງທີ່ໃຊ້ໄດ້ | ≤1000m (ຖືກທຳລາຍເພື່ອຄວາມສູງທີ່ສູງກວ່າ) |

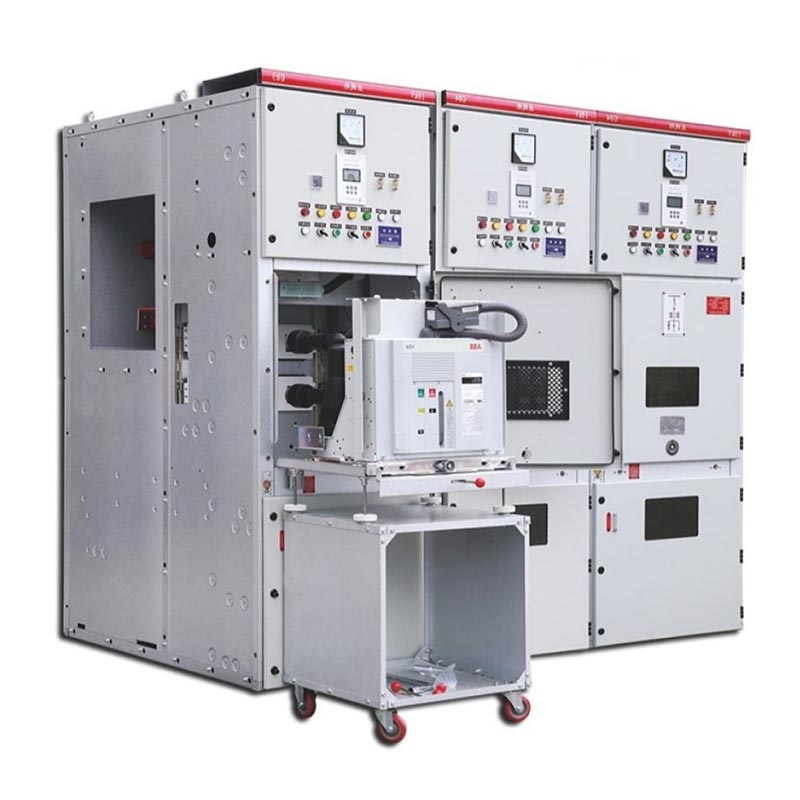

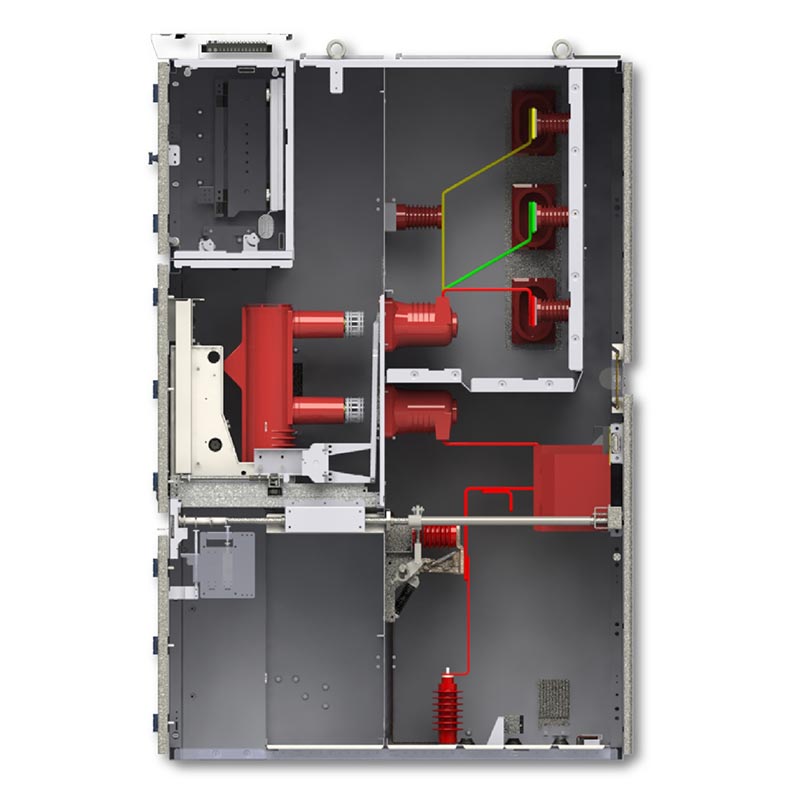

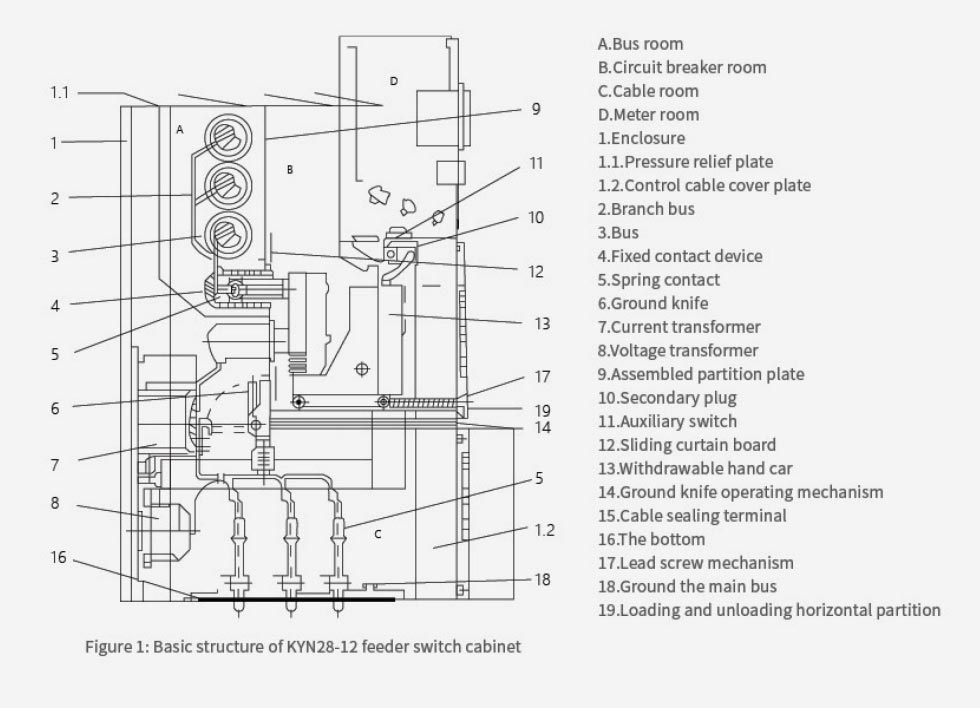

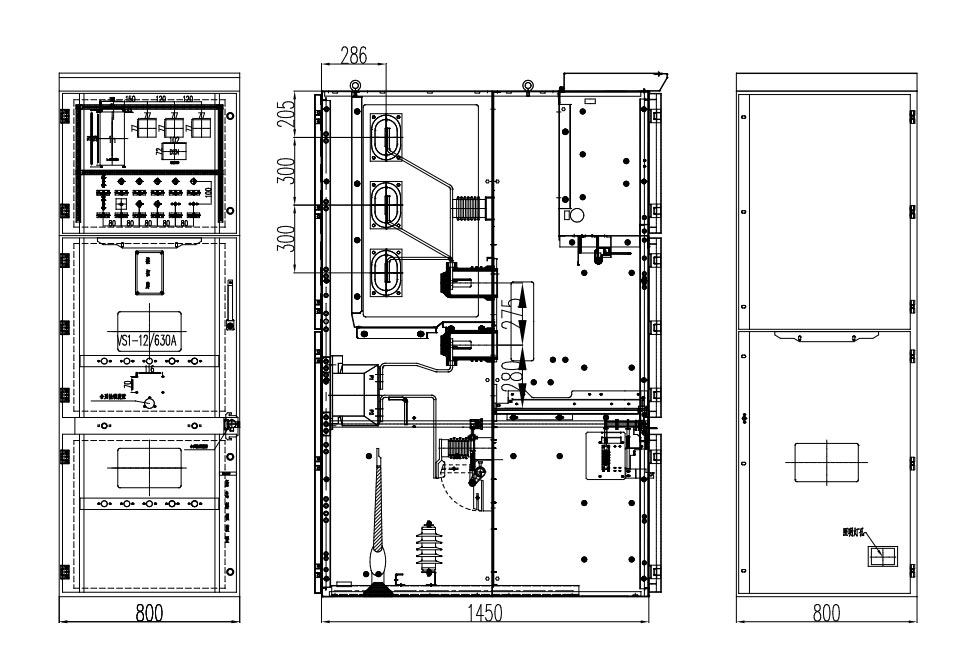

Kyn28 Switchgear 12kV ຮັບຮອງເອົາການອອກແບບຊ່ອງ modular ທີ່ມີການແຍກໂລຫະທັງຫມົດ. ສີ່ພື້ນທີ່ເຮັດວຽກ ເປັນເອກະລາດຢ່າງສົມບູນ, ປ້ອງກັນການແຜ່ກະຈາຍຄວາມຜິດໄດ້ຢ່າງມີປະສິດທິພາບ:
1. Circuit Breaker Compartment: ຕິດຕັ້ງຕູ້ຕັດວົງຈອນສູນຍາກາດ, ພ້ອມດ້ວຍຄຳແນະນຳທີ່ຊັດເຈນ ແລະ
ກົນໄກ interlocking ເພື່ອຮັບປະກັນການເຄື່ອນໄຫວ trolley ປອດໄພ.
2. Busbar Compartment: ຮູບແບບປິດລ້ອມຂອງ busbars ຕົ້ນຕໍແລະສາຂາທີ່ມີການປະຕິບັດ insulation ທີ່ດີເລີດ, ຫຼີກເວັ້ນການ
ຄວາມສ່ຽງຂອງວົງຈອນສັ້ນໄລຍະຫາໄລຍະ/ໄລຍະຫາພື້ນ.
3. ຊ່ອງໃສ່ສາຍເຄເບີ້ນ: ພື້ນທີ່ກວ້າງຂວາງ, ເຫມາະສໍາລັບການເຊື່ອມຕໍ່ສາຍເຄເບີນຫຼາຍວົງຈອນ, ອໍານວຍຄວາມສະດວກໃນການວາງສາຍ, ສາຍໄຟ,
ແລະການທົດສອບ.
4. Instrument and Control Compartment: ລວມອຸປະກອນປ້ອງກັນ, ເຄື່ອງມືວັດແທກ ແລະວົງຈອນຄວບຄຸມ.
ອົງປະກອບສໍາລັບການຕິດຕາມສູນກາງແລະການດໍາເນີນງານ.
5. ອຸປະກອນບັນເທົາຄວາມດັນ: ປະກອບກັບຝາປິດການບັນເທົາຄວາມກົດດັນທີ່ອຸທິດຕົນຢູ່ດ້ານເທິງ, ມັນສາມາດປ່ອຍອາກໄດ້ຢ່າງວ່ອງໄວ.
ຄວາມກົດດັນໃນກໍລະນີຂອງຄວາມຜິດພາຍໃນ, ຮັບປະກັນຄວາມປອດໄພຂອງຕູ້ແລະບຸກຄະລາກອນ.

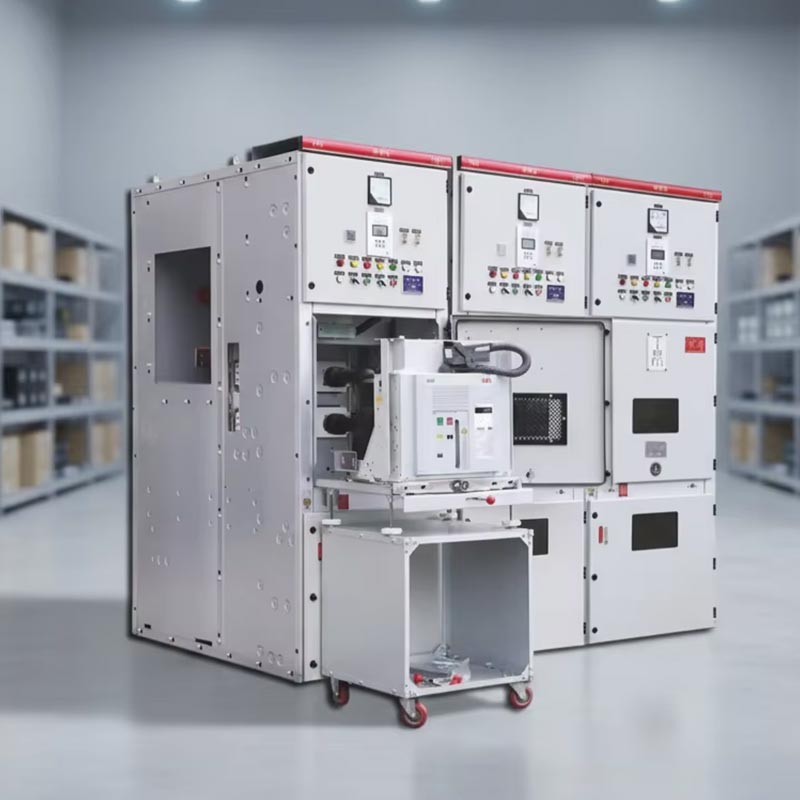

ເຄື່ອງຕັດວົງຈອນ, PT, ແລະຊຸດລົດເຂັນທີ່ໂດດດ່ຽວແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນ. ໃນລະຫວ່າງການບໍາລຸງຮັກສາ, ພຽງແຕ່ເອົາອອກ ລົດເຂັນທີ່ຜິດພາດແລະຍູ້ໃນລົດເຂັນທີ່ຫວ່າງເພື່ອຟື້ນຟູພະລັງງານຢ່າງໄວວາໂດຍບໍ່ມີການຕັດການເຊື່ອມຕໍ່ busbar ທັງຫມົດ, ຫຼຸດຜ່ອນເວລາການສ້ອມແປງໄຟຟ້າຢ່າງຫຼວງຫຼາຍ.
- ປ້ອງກັນການເປີດແລະປິດຂອງອຸບັດຕິເຫດຂອງ breakers ວົງຈອນ;
- ປ້ອງກັນການເອົາອອກ / ຊຸກດັນໃນ handcart breaker ວົງຈອນພາຍໃຕ້ການໂຫຼດ;
- ປ້ອງກັນອຸບັດຕິເຫດປິດສະວິດພື້ນດິນໃນຂະນະທີ່ energized;
- ປ້ອງກັນການພະລັງງານອຸປະຕິເຫດໃນເວລາທີ່ສະຫຼັບດິນໄດ້ຖືກປິດ;
- ປ້ອງກັນອຸບັດຕິເຫດເຂົ້າໄປໃນຊ່ອງທີ່ມີພະລັງງານ.
ການອອກແບບການດໍາເນີນງານແລະການບໍາລຸງຮັກສາດ້ານຫນ້າທັງຫມົດກໍາຈັດຄວາມຕ້ອງການພື້ນທີ່ບໍາລຸງຮັກສາດ້ານຫລັງ, ປະຫຍັດປະສິດທິຜົນ ພື້ນທີ່ໃນຫ້ອງແຈກຢາຍ; ຕູ້ມີເຄື່ອງເຮັດຄວາມຮ້ອນແບບຂົ້ນ, ສາມາດປັບຕົວກັບຄວາມຊຸ່ມຊື່ນສູງ ສະພາບແວດລ້ອມ, ປ້ອງກັນຄວາມຜິດ insulation ທີ່ເກີດຈາກການ condensation.
Kyn28 Switchgear 12kV ນໍາໃຊ້ວັດສະດຸ insulation ທີ່ມີຄຸນນະພາບສູງແລະ insulation ທາງດ້ານວິທະຍາສາດ, ບັນລຸໄດ້. ລະດັບ insulation ສູງ. ມັນປະສິດທິພາບຕ້ານວົງຈອນສັ້ນ, overvoltages, ແລະຄວາມຜິດພາດໄຟຟ້າອື່ນໆ. ປະສົມປະສານ ດ້ວຍໂຄງສ້າງປະຈໍາຕະກູນໂລຫະຂອງມັນ, ມັນມີຄວາມສາມາດຄວບຄຸມ arc ທີ່ເຂັ້ມແຂງ.
1. ຕູ້ສາຍຂາເຂົ້າ: ຮັບພະລັງງານຈາກແຫຼ່ງຕົ້ນນ້ໍາ, ສະຫນອງການຮັບພະລັງງານແລະການປົກປ້ອງໂດຍລວມ.
2. ຕູ້ສາຍຂາອອກ: ແຈກຢາຍພະລັງງານໃຫ້ກັບການໂຫຼດ, ມໍເຕີ, ແລະວົງຈອນ terminal ອື່ນໆ, ສະຫນອງການປົກປ້ອງ.
3. PT ແລະຕູ້ວັດແທກແຮງດັນ: ຕິດຕາມກວດກາແຮງດັນຂອງລະບົບແລະສະຫນອງການປ້ອງກັນ overvoltage.
4. Metering Cabinet: ປະສົມປະສານອຸປະກອນວັດແທກພະລັງງານສໍາລັບສະຖິຕິການບໍລິໂພກພະລັງງານທີ່ຖືກຕ້ອງ.
5. Busbar Section Cabinet: ເປີດໃຊ້ງານການແບ່ງສ່ວນ, ການໂດດດ່ຽວ ແລະການປົກປ້ອງພາກສ່ວນ busbar.
6. ຕູ້ແຍກ: ສະຫນອງການແຍກໄຟຟ້າ, ຮັບປະກັນການບໍາລຸງຮັກສາທີ່ປອດໄພ.
ກໍລະນີທີ 1: ໂຄງການກະຈາຍໄຟຟ້າ 10kV ສໍາລັບສູນຂໍ້ມູນຂະໜາດໃຫຍ່ໃນພາກຕາເວັນອອກຂອງຈີນ
ຄວາມຕ້ອງການໂຄງການ: ສູນຂໍ້ມູນຮຽກຮ້ອງໃຫ້ມີການມີພະລັງງານ 99.99% ແລະຄວາມຜິດສູນ, ມີຄວາມຫມັ້ນຄົງສູງ. ລະບົບການແຜ່ກະຈາຍພະລັງງານແຮງດັນຂະຫນາດກາງເພື່ອຮັບປະກັນການສະຫນອງພະລັງງານ uninterrupted ກັບການໂຫຼດຫຼັກເຊັ່ນ: ເຄື່ອງແມ່ຂ່າຍແລະ ອຸປະກອນເຮັດຄວາມເຢັນ.
ການແກ້ໄຂ: ລະບົບຈໍາຫນ່າຍພະລັງງານຄົບຖ້ວນສົມບູນໄດ້ຮັບການກໍ່ສ້າງໂດຍນໍາໃຊ້ Usune Kyn28 Switchgear 12kV ຫນ່ວຍ, ລວມທັງ ຕູ້ເຂົ້າ, ຕູ້ວັດແທກ, ຕູ້ PT, ແລະ 12 ຕູ້ຂາອອກ. ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍວົງຈອນສັ້ນ 40kA breakers ວົງຈອນສູນຍາກາດຄວາມສາມາດແລະອຸປະກອນປ້ອງກັນປະສົມປະສານອັດສະລິຍະເພື່ອບັນລຸຄວາມຜິດຢ່າງໄວວາ ການໂດດດ່ຽວ ແລະສະຖານທີ່ຄວາມຜິດທີ່ຊັດເຈນ.
ຜົນການປະຕິບັດ: ນັບຕັ້ງແຕ່ໄດ້ຮັບການປະຕິບັດໃນປີ 2023, ລະບົບໄດ້ດໍາເນີນງານໂດຍບໍ່ມີຄວາມຜິດພາດໃດໆ, ມີ 100% ອັດຕາຄວາມຖືກຕ້ອງໃນການປະຕິບັດການປົກປ້ອງ. ເວລາປິດໄຟຟ້າປະຈໍາປີແມ່ນຫນ້ອຍກວ່າ 5 ນາທີ, ຕອບສະຫນອງຢ່າງເຕັມທີ່ ຄວາມຫນ້າເຊື່ອຖືຄວາມຕ້ອງການສະຫນອງພະລັງງານຂອງສູນຂໍ້ມູນແລະປະສິດທິຜົນຫຼີກເວັ້ນການສູນເສຍທາງດ້ານເສດຖະກິດຂອງສິບ ຫຼາຍລ້ານໂດລາ ເນື່ອງຈາກໄຟຟ້າບໍ່ໄດ້.
ລະບົບ interlocking "ຫ້າຫຼັກຖານ" ຂອງ switchgear Usune KYN28 ໃຊ້ການອອກແບບການປະສານແບບບັງຄັບດ້ວຍກົນຈັກອັນບໍລິສຸດ. ໂດຍບໍ່ມີການຊ່ວຍເຫຼືອວົງຈອນ unlocking ໄຟຟ້າ, ໂຄງປະກອບການກໍາຈັດຄວາມເປັນໄປໄດ້ຂອງການເຮັດວຽກທີ່ຜິດພາດໄດ້. ເທົ່ານັ້ນ ພະນັກງານບໍາລຸງຮັກສາມືອາຊີບສາມາດປົດລັອກມັນໄດ້ຊົ່ວຄາວໂດຍໃຊ້ເຄື່ອງມືພິເສດພາຍໃຕ້ເງື່ອນໄຂທີ່ປອດໄພຂອງພະລັງງານ ຄວາມລົ້ມເຫຼວແລະຫນ້າດິນ; ມັນບໍ່ສາມາດປົດລັອກໄດ້ໃນລະຫວ່າງການປະຕິບັດງານປົກກະຕິ. ນີ້ປະຕິບັດຕາມຢ່າງເຕັມສ່ວນກັບ IEC ແລະພະລັງງານພາຍໃນ ມາດຕະຖານຄວາມປອດໄພ, maximizing ຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານແລະອຸປະກອນ.
ຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນມາດຕະຖານຂອງຜະລິດຕະພັນແມ່ນ ≤95% ສະເລ່ຍປະຈໍາວັນແລະ ≤90% ສະເລ່ຍປະຈໍາເດືອນ. ເຄື່ອງເຮັດຄວາມຮ້ອນ condenser ທີ່ມີໃນຕົວ dehumidifies ອັດຕະໂນມັດ, ຈັດການສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນສູງໄດ້ຢ່າງງ່າຍດາຍ. ສໍາລັບສະຖານະການທີ່ມີຄວາມສູງ> 1000m, ມັນເປັນໄປໄດ້ ໃຊ້ກັບ derating ຕາມມາດຕະຖານອຸດສາຫະກໍາພະລັງງານ (ປະມານ 10% derating ສໍາລັບທຸກໆ 1000m ເພີ່ມຂຶ້ນ. ລະດັບຄວາມສູງ). ລຸ້ນ insulation ທີ່ມີການອອກແບບທີ່ກໍາຫນົດເອງຍັງມີຢູ່ເພື່ອເພີ່ມໄລຍະຫ່າງຂອງ creepage ແລະຕອບສະຫນອງ ຄວາມຕ້ອງການດ້ານຄວາມປອດໄພໃນລະດັບສູງ.
