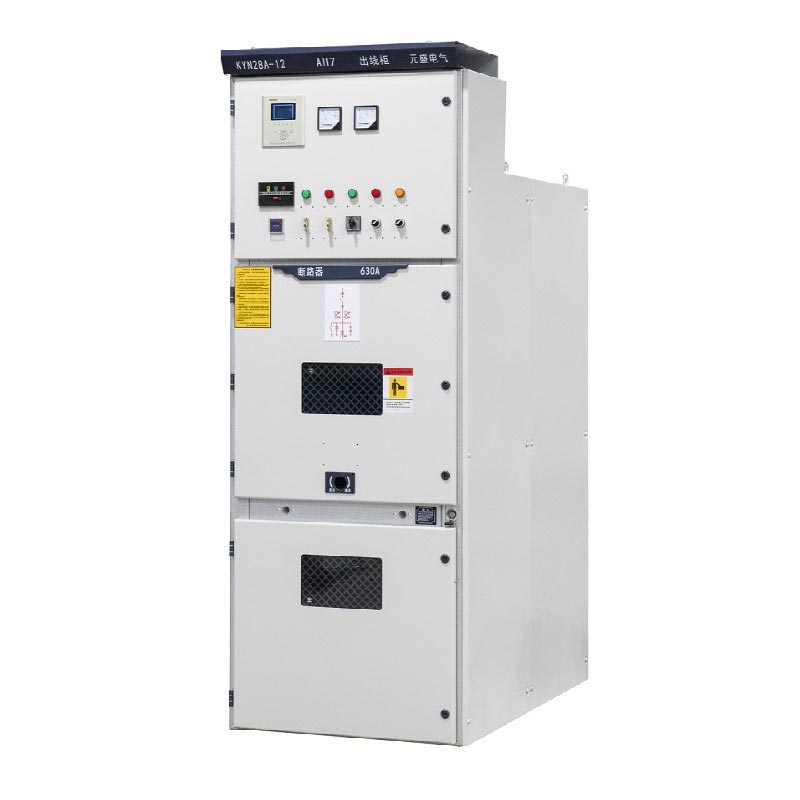

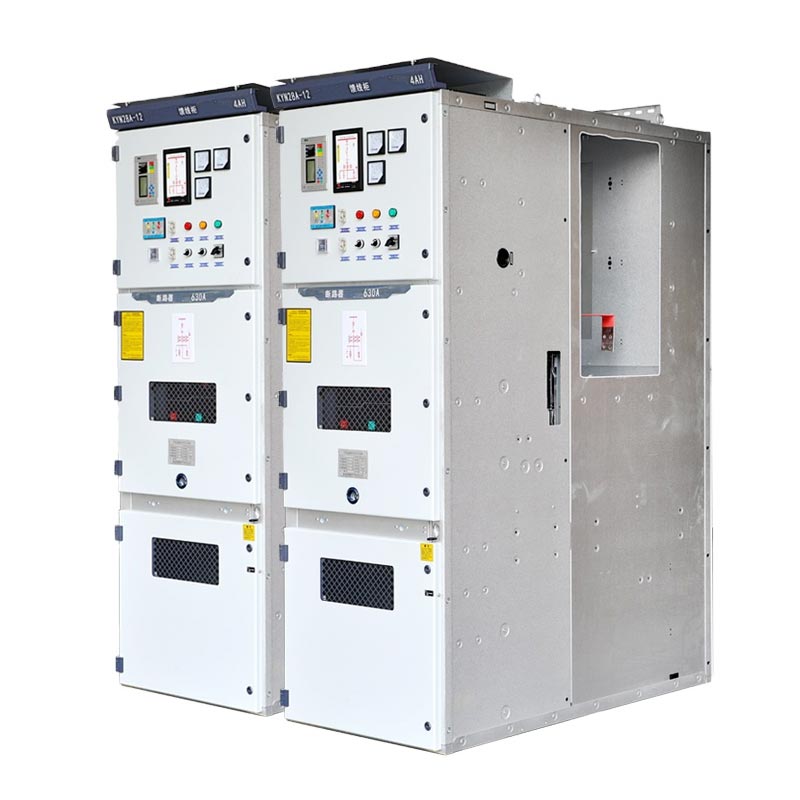

11kv Mv Vcb Panels

The 11kV MV Vcb Panels are positioned as industrial-grade, high-reliability medium-voltage power distribution equipment, suitable for 11kV and below voltage systems, and can be used in single busbar, single busbar segmented, or double busbar architectures. They strictly adhere to standards such as IEC 60298, IEC 694, GB3906-2006, and German DIN VDE 0670, ແລະ are ISO management system certified with standardized control throughout the entire process.

switchgear ແຮງດັນຕ່ໍາ

switchgear ແຮງດັນປານກາງ

ພາລາມິເຕີຫຼັກແລະຈຸດເດັ່ນຂອງໂຄງສ້າງ

1. ຕົວກໍານົດການຫຼັກ

ແຮງດັນທີ່ມີການຈັດອັນດັບ 11kV (ເຂົ້າກັນໄດ້ກັບ 3.6 ~ 12kV), ສາມເຟດ AC 50/60Hz, ປະເມີນປັດຈຸບັນ 630A ~ 2500A (ປັບແຕ່ງໄດ້), ກະແສໄຟຟ້າຕັດກະແສໄຟຟ້າສັ້ນ 25kA~40kA, ລະດັບປ້ອງກັນ IP4X (ປິດລ້ອມ), ເຂົ້າກັນໄດ້ກັບຫຼາຍລະບົບ ສະຖາປັດຕະຍະກໍາ.

2. ຈຸດເດັ່ນຂອງໂຄງສ້າງ

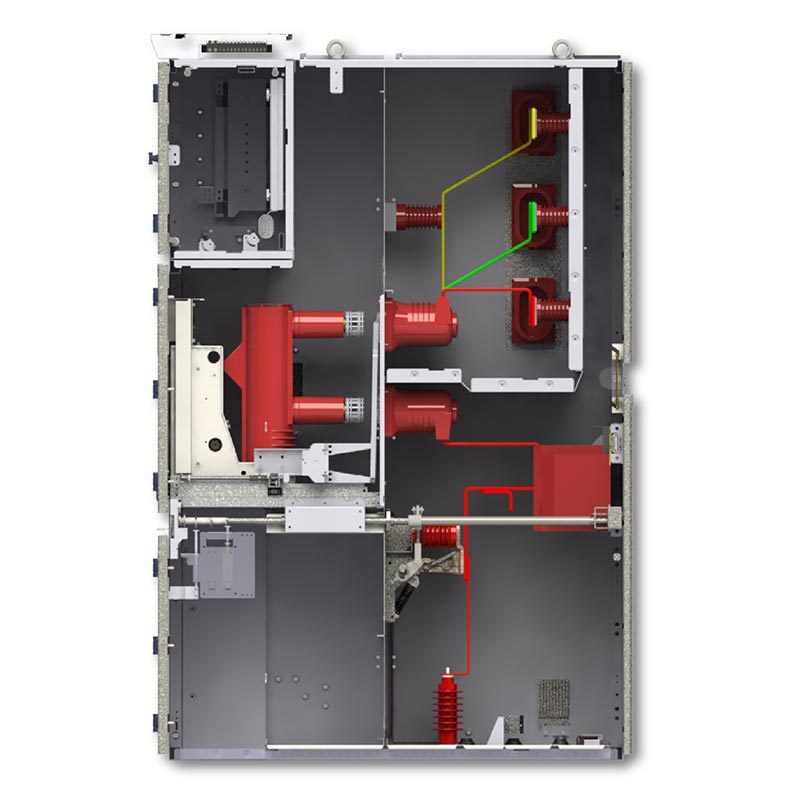

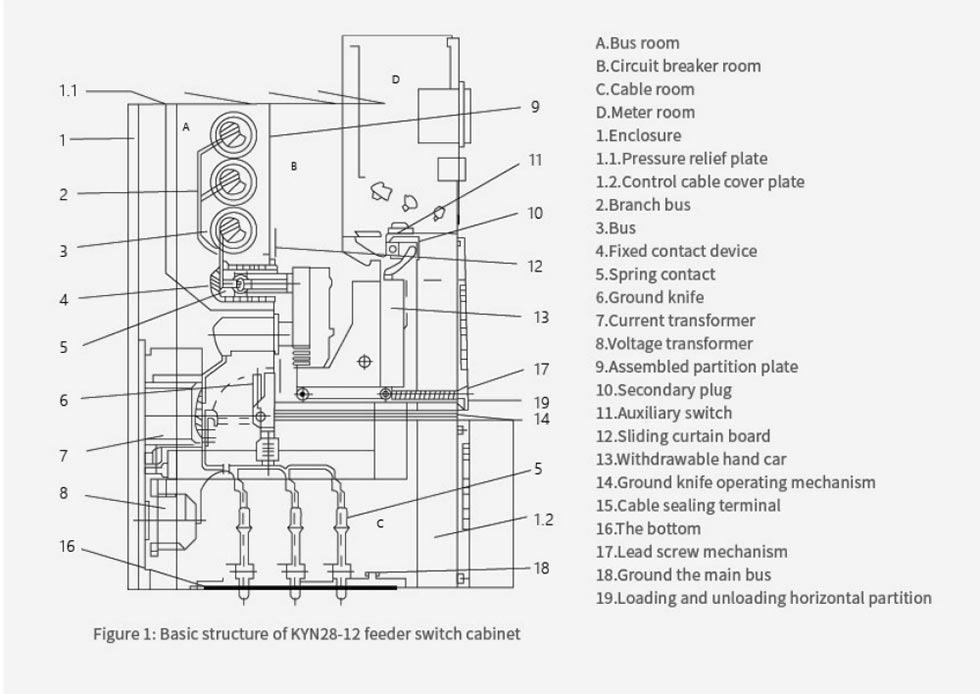

Metal-clad withdrawable structure, four independent compartments, centrally located handcart for easy maintenance; equipped with a comprehensive five-proof safety interlocking system, mechanical + electrical dual protection, eliminating misoperation; strong environmental adaptability, suitable for various indoor working conditions.

ຂໍ້ໄດ້ປຽບຫຼັກ

1. ປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້: ເຄື່ອງຕັດວົງຈອນສູນຍາກາດທີ່ມີການຕອບສະຫນອງໄວ, ຊີວິດກົນຈັກຍາວ, ເຫມາະສໍາລັບການເລື້ອຍໆ. ການດໍາເນີນງານໃນຫຼາຍສະຖານະການ;

2. ປອດໄພແລະສະດວກສະບາຍ: ການປົກປ້ອງທີ່ປິດລ້ອມຢ່າງເຕັມສ່ວນ, ການອອກແບບໂຄງຮ່າງການສໍາລັບການບໍາລຸງຮັກສາປະສິດທິພາບ, ສະຫນັບສະຫນູນອັດສະລິຍະ ການດໍາເນີນງານຫ່າງໄກສອກຫຼີກແລະການບໍາລຸງຮັກສາ;

3. Global Quality: China-based manufacturer, standardized factory ensures production capacity and quality; ເປັນ high-quality supplier, exports to multiple regions and provides full-cycle service.

ກໍລະນີຄໍາຮ້ອງສະຫມັກໃນໂລກທີ່ແທ້ຈິງ

ກໍລະນີທີ 1: ໂຄງການແຈກຢາຍ 11kV ຢູ່ສະຖານີຍ່ອຍ 110kV ໃນອາຊີຕາເວັນອອກສ່ຽງໃຕ້

1. ຄວາມ​ເປັນ​ມາ​ຂອງ​ໂຄງການ: ສະຖານີ​ຍ່ອຍ​ແຫ່ງ​ນີ້​ເປັນ​ສູນ​ກາງ​ສະໜອງ​ໄຟຟ້າ​ໃນ​ພາກ​ພື້ນ, ຕ້ອງການ​ພະລັງງານ 11kV ທີ່​ໝັ້ນຄົງ. ສະໜອງໃຫ້ແກ່ສວນອຸດສາຫະ ກຳ ແລະເຂດທີ່ຢູ່ອາໄສ. ອຸປະກອນຕ້ອງມີຄວາມຫນ້າເຊື່ອຖືສູງແລະ ການປະຕິບັດຕາມ, ແລະເຂົ້າກັນໄດ້ກັບລະບົບພະລັງງານ 50Hz ທ້ອງຖິ່ນ.

2. Application Solution: Usune custom 28 KYN28A-12 11kV MV VCB Panels, adopting a single busbar segmented ສະຖາປັດຕະຍະກໍາແລະມີເຄື່ອງຕັດວົງຈອນສູນຍາກາດ VS1 ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານສອງວົງຈອນ.

3. ຜົນໄດ້ຮັບການຈັດຕັ້ງປະຕິບັດ: ໃນສາມປີນັບຕັ້ງແຕ່ການແຕ່ງຕັ້ງ, ອຸປະກອນດັ່ງກ່າວໄດ້ດໍາເນີນການໂດຍບໍ່ມີການໃດໆ ຄວາມລົ້ມເຫຼວ, ປະສົບຄວາມສໍາເລັດໃນການທົດສອບຫຼາຍໆຄັ້ງພາຍໃຕ້ເງື່ອນໄຂທີ່ຮຸນແຮງເຊັ່ນ: ພາຍຸຝົນແລະອຸນຫະພູມສູງ. ມັນເຮັດສໍາເລັດການແຈກຢາຍພະລັງງານແລະການປ້ອງກັນຄວາມຜິດຢ່າງຖືກຕ້ອງ, ຊ່ວຍໃຫ້ສະຖານີຍ່ອຍບັນລຸ "ສູນໄຟຟ້າ ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາ," ແລະໄດ້ຮັບການຍອມຮັບສູງຈາກພະແນກພະລັງງານທ້ອງຖິ່ນ.

Case 2: High-Voltage Power Distribution Upgrade at a European Automobile Manufacturing Plant

1. ຄວາມ​ເປັນ​ມາ​ຂອງ​ໂຄງ​ການ: ໂຮງ​ງານ​ຜະ​ລິດ​ສະ​ແຕມ ແລະ ທາ​ສີ​ຂອງ​ໂຮງ​ງານ​ມີ​ຄວາມ​ຕ້ອງ​ການ​ສູງ​ທີ່​ສຸດ​ກ່ຽວ​ກັບ​ພະ​ລັງ​ງານ ການສະຫນອງຄວາມຫມັ້ນຄົງ, ຈໍາເປັນຕ້ອງໄດ້ຍົກລະດັບລະບົບການກະຈາຍພະລັງງານ 11kV. The equipment must comply with EU ມາດຕະຖານ IEC, ໃນຂະນະທີ່ຍັງພິຈາລະນາຄວາມງ່າຍຂອງການບໍາລຸງຮັກສາແລະການນໍາໃຊ້ພື້ນທີ່.

2. ການແກ້ໄຂຄໍາຮ້ອງສະຫມັກ: 16 Usune 11kV MV VCB Panels ໄດ້ຖືກຄັດເລືອກ, ຈ້າງ handcart ທີ່ຕັ້ງຢູ່ໃຈກາງ. ໂຄງສ້າງ, ເຂົ້າກັນໄດ້ກັບລະບົບ busbar ດຽວ, ແລະອຸປະກອນທີ່ມີເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການ condensation ແລະອັດສະລິຍະ temperature and humidity monitoring modules.

3. ຜົນການຈັດຕັ້ງປະຕິບັດ: ອຸປະກອນສາມາດປັບຕົວເຂົ້າກັບລະບົບຄວາມຖີ່ຄູ່ 50Hz/60Hz ຂອງເອີຣົບໄດ້ຢ່າງສົມບູນແບບ. ການຕິດຕັ້ງບໍ່ມີຜົນກະທົບຕໍ່ການຜະລິດໃນກອງປະຊຸມປົກກະຕິ, ແລະລົດເຂັນສາມາດດຶງອອກຢ່າງໄວວາສໍາລັບການບໍາລຸງຮັກສາ. ຫຼັງຈາກການຍົກລະດັບ, ອັດຕາການລົ້ມເຫຼວຂອງການສະຫນອງພະລັງງານຂອງໂຮງງານໄດ້ຫຼຸດລົງ 90%, ຕອບສະຫນອງຄວາມຕ້ອງການການຜະລິດຢ່າງຕໍ່ເນື່ອງ of automobile manufacturing.

ສະພາບແວດລ້ອມການເຮັດວຽກ

1.ອຸນຫະພູມອາກາດລ້ອມຮອບ: ສູງສຸດ +40°C, ຕໍາ່ສຸດທີ່ -10°C;
2.ຄວາມຊຸ່ມຊື່ນຂອງຄວາມຊຸ່ມຊື່ນ: ສະເລ່ຍປະຈໍາວັນ ≤ 95%, ສະເລ່ຍປະຈໍາເດືອນ ≤ 90%;
3.Altitude: ≤ 1000 m;
4.ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ: ບໍ່ເກີນຊັ້ນ 8;
5.The equipment shall be installed in locations free from fire or explosion hazards, severe pollution, chemical corrosion, ແລະການສັ່ນສະເທືອນທີ່ເຂັ້ມແຂງ.
6.If the equipment is to be used under environmental conditions exceeding the normal requirements specified in GB 3906, relevant arrangements shall be agreed upon by the user and the manufacturer.

ຂໍ້ມູນຈໍາເພາະ

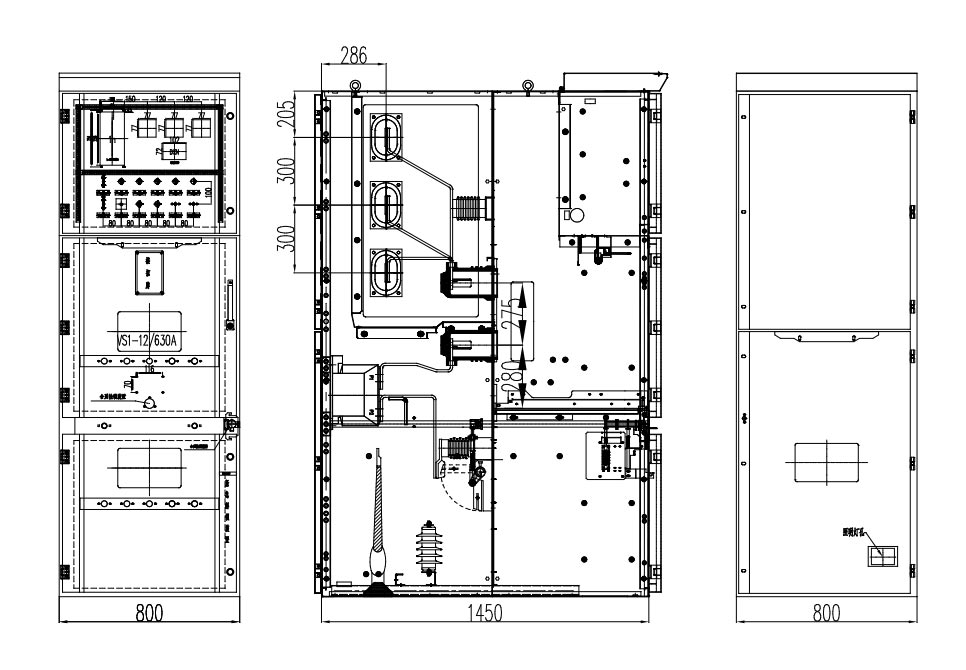

ຂະຫນາດພາຍນອກຜະລິດຕະພັນ

ໂຄງການອ້າງອີງ

ໂຄງການເປີດຕົວບັ້ງໄຟ Cas-space

ບົດລາຍງານການທົດສອບ

FAQs

Q1: ການທໍາງານຂອງ interlocking ຫ້າເທົ່າ?

A: ປະກອບມີຫ້າຫນ້າທີ່ຕົ້ນຕໍເຊັ່ນ: breaker ວົງຈອນຕ້ານ misoperation, ມີສອງກົນຈັກແລະໄຟຟ້າ interlocking ເພື່ອ​ປ້ອງ​ກັນ​ການ​ເຮັດ​ວຽກ​ທີ່​ຜິດ​ພາດ​.

Q2: ແຜງ 11kV MV Vcb ເຫມາະສົມກັບລະບົບ 10kV ບໍ?

A: ເຂົ້າກັນໄດ້ຢ່າງສົມບູນ, ບໍ່ຈໍາເປັນຕ້ອງມີການດັດແກ້, ສາມາດທົດແທນອຸປະກອນທີ່ມີຢູ່ໂດຍກົງ, ແລະການປັບແຕ່ງພາລາມິເຕີ ໄດ້ຮັບການສະຫນັບສະຫນູນ.

Q3: ການປະຕິບັດຕາມການສົ່ງອອກແລະການບໍລິການຫລັງການຂາຍ?

A: Compliant with international standards, regional certifications can be customized; rapid response from the China factory, and localized after-sales service from global outlets.

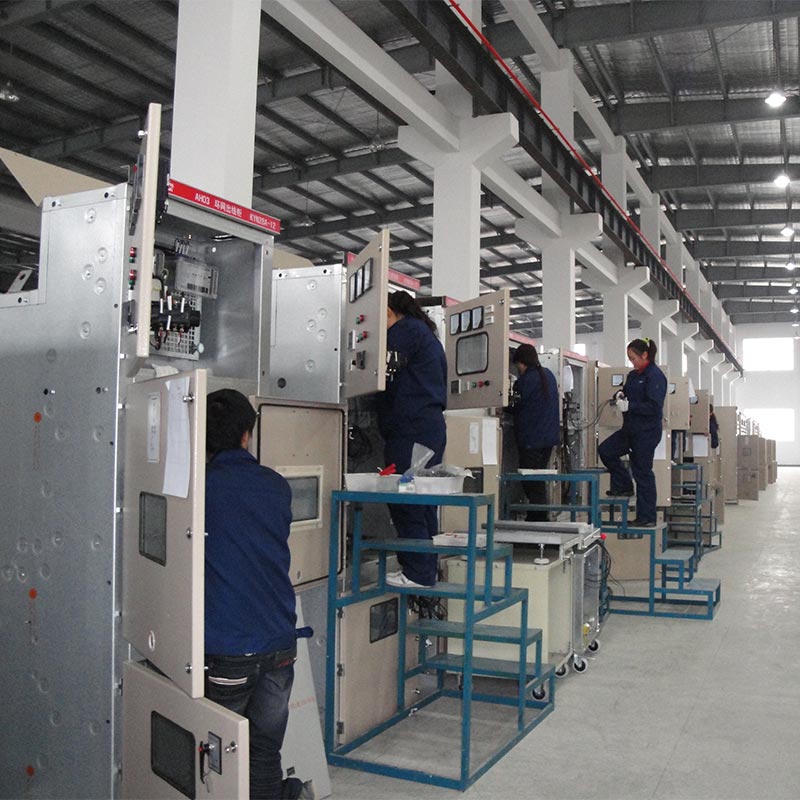

ຍີ່ຫໍ້ແລະຄວາມເຂັ້ມແຂງຂອງໂຮງງານ

Usune ອີງໃສ່ໂຮງງານຫຼັກຂອງຕົນໃນປະເທດຈີນ, ມີກໍາລັງການຜະລິດປະຈໍາປີຂອງຫຼາຍກ່ວາ 5,000 ຫມູ່ຄະນະ. ມັນໂອ້ອວດ ການ​ຄຸ້ມ​ຄອງ​ແບບ​ດິ​ຈິ​ຕອນ​ເຖິງ​ຕອນ​ທ້າຍ​, ການ​ເຊື່ອມ​ໂຍງ R&D​, ການ​ຜະ​ລິດ​, ແລະ​ການ​ຂາຍ​. ຜະລິດຕະພັນຂອງມັນກວມເອົາຫຼາຍກວ່າ 30 ປະ​ເທດ​, ເຮັດໃຫ້ມັນເປັນຜູ້ຜະລິດຈໍາຫນ່າຍພະລັງງານແຮງດັນຂະຫນາດກາງທີ່ເຊື່ອຖືໄດ້ແລະຜູ້ຜະລິດສໍາລັບລູກຄ້າທົ່ວໂລກ.
