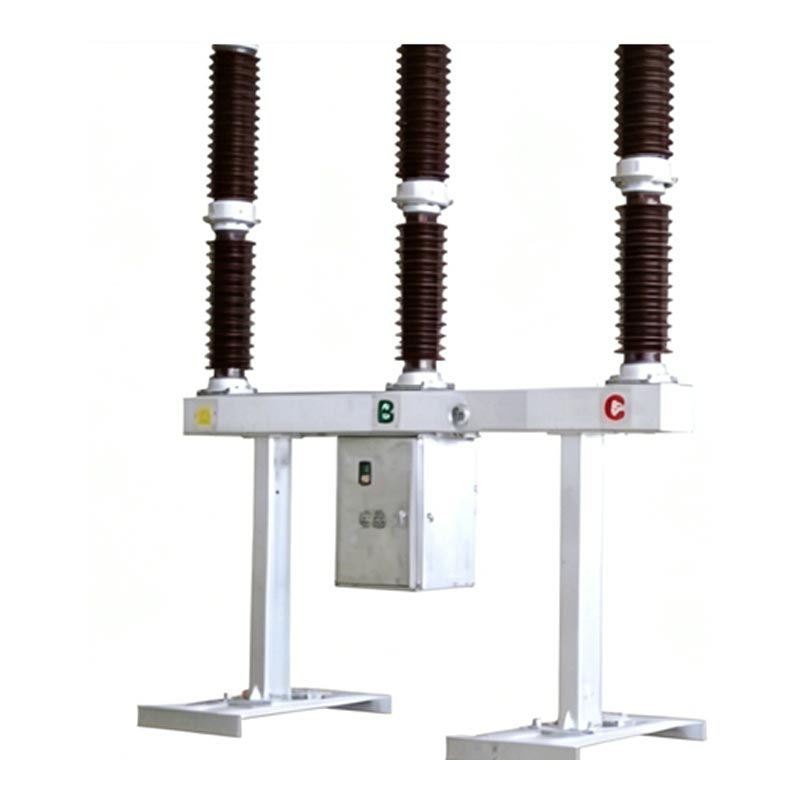

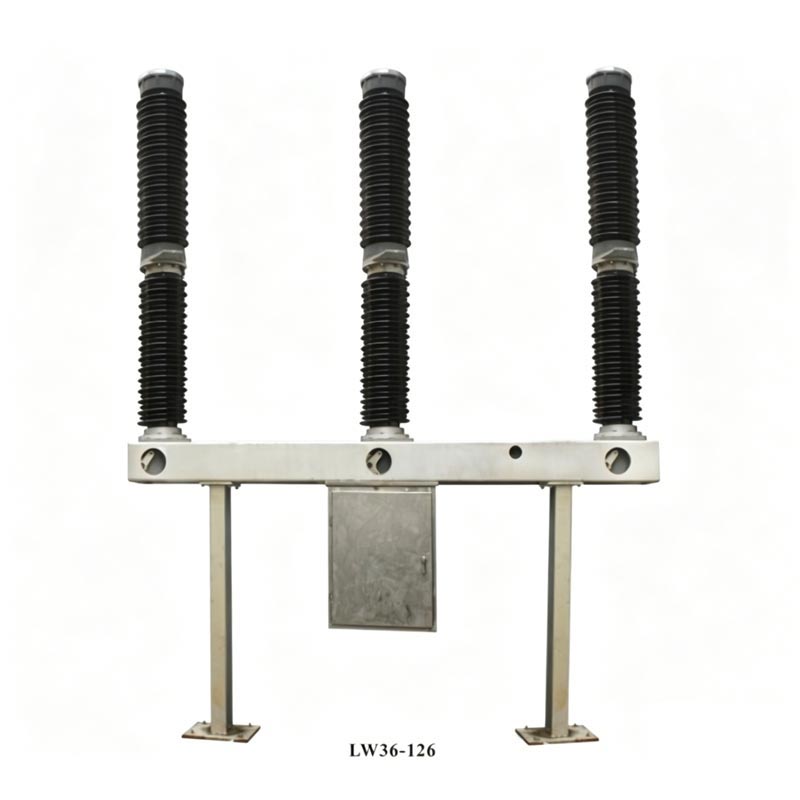

Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV ເປັນອຸປະກອນຫຼັກສໍາລັບການຄວບຄຸມແລະການປົກປ້ອງ ລະບົບສາຍສົ່ງແລະການຫັນເປັນ 110kV ແລະຍັງສາມາດຖືກນໍາໃຊ້ເປັນ breaker ວົງຈອນ tie ແລະອຸປະກອນສະຫຼັບ ກຸ່ມ. ຜະລິດຕະພັນຮັບຮອງເອົາໂຄງປະກອບການ arc-extinguishing ຕົນເອງພະລັງງານປະສົມປະສານ, ໂດຍແຕ່ລະໄລຍະເປັນການສະຫນັບສະຫນູນດຽວ, ໜ່ວຍພັກດຽວ. ທັງສາມໄລຍະແມ່ນຕິດຕັ້ງຢູ່ໃນກອບດຽວກັນ, ບັນລຸການເຊື່ອມໂຍງກົນຈັກໂດຍຜ່ານພາກຮຽນ spring ກົນໄກການປະຕິບັດ. ດ້ານເທິງຂອງຜະລິດຕະພັນປະກອບດ້ວຍຫ້ອງໂຖປັດສະວະ porcelain, ພາກສ່ວນກາງ. ປະກອບດ້ວຍພຸ່ມໄມ້ porcelain ສະຫນັບສະຫນູນແລະກອບ, ແລະກ່ອງກົນໄກທີ່ປະກອບດ້ວຍອົງປະກອບການຄວບຄຸມໄຟຟ້າ ໂຈະຢູ່ຂ້າງລຸ່ມກອບ, ເຮັດໃຫ້ໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະການດໍາເນີນງານສະດວກ.
ປະຕິບັດຕາມມາດຕະຖານຈີນ GB1984-2003 "ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ AC" ແລະ IEC62271-100: 2001 "ແຮງດັນສູງ Switchgear ແລະ Controlgear—ພາກທີ 100: ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ,” ແລະໄດ້ຜ່ານການທົດສອບຈາກໂຮງງານຢ່າງເຂັ້ມງວດ ແລະ ການຢັ້ງຢືນເພື່ອຮັບປະກັນການປະຕິບັດຕາມຜະລິດຕະພັນແລະຄວາມຫນ້າເຊື່ອຖື.
ນໍາໃຊ້ຫຼັກການ "ການຂະຫຍາຍຄວາມຮ້ອນ + ການພັດລົມແບບຊ່ວຍ" ຫຼັກການ extinguishing arc, ສົ່ງຜົນໃຫ້ arc ສັ້ນ. ທີ່ໃຊ້ເວລາ extinguishing, ຊີວິດໄຟຟ້າຍາວ, ແລະສຽງລົບກວນການເຮັດວຽກຕ່ໍາ; ໃຊ້ອາຍແກັສ SF6 ທີ່ມີ insulation ແລະ arc ທີ່ດີເລີດ extinguishing ຄຸນສົມບັດເປັນຂະຫນາດກາງ, ການກໍາຈັດຄວາມສ່ຽງຂອງການເຜົາໄຫມ້ແລະການລະເບີດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການ. ເຂດທີ່ມີປະຊາກອນໜາແໜ້ນ.
ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ມີຊີວິດກົນຈັກເຖິງ 6000 ຮອບ, ອັດຕາການຮົ່ວໄຫຼຂອງອາຍແກັສ SF6 ປະຈໍາປີ ≤0.5%, ແລະການຕໍ່ຕ້ານວົງຈອນຕົ້ນຕໍຂອງ≤80μΩ. ສໍາເລັດຕົວກໍານົດການດ້ານວິຊາການແລະຂໍ້ມູນການທົດສອບກວດສອບຄວາມຫມັ້ນຄົງຂອງຜະລິດຕະພັນ.
ສາມາດປັບຕົວໄດ້ຢ່າງກວ້າງຂວາງກັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ, ມີລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບຈາກ -30 ℃ເຖິງ +40 ℃ ແລະຄວາມສູງຂອງ ≤3000 ແມັດ. ຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ກັບລົມ, ນໍ້າກ້ອນ, ແລະແຜ່ນດິນໄຫວ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງສະຖານະການໂຄງການພະລັງງານຕ່າງໆ.
ເຄື່ອງຕັດວົງຈອນຊູນຟູຣິກ Hexafluoride 126kV ມີປະສິດທິພາບໄຟຟ້າທີ່ດີເລີດ, ມີຕົວກໍານົດການຫຼັກ. ຕອບສະຫນອງມາດຕະຖານສູງຂອງອຸປະກອນໄຟຟ້າ 126kV, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນລະບົບໄຟຟ້າສະລັບສັບຊ້ອນ. ຫຼັກຫຼັກ ຕົວກໍານົດການແມ່ນດັ່ງຕໍ່ໄປນີ້:
| ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີດ້ານວິຊາການ |
| ລະດັບແຮງດັນ | kV | 110 |
| ອັນດັບປັດຈຸບັນ | A | 3150 |
| ຈັດອັນດັບກະແສໄຟຟ້າລັດວົງຈອນ | kA | 40 |
| ລະດັບຄວາມກົດດັນອາຍແກັສ SF6 (20 ℃) | MPa | 0.5 |
| ເວລາປິດ | ms | ≤145 |
| ເວລາເປີດ | ms | ≤60 |
| ຊີວິດກົນຈັກ | ເວລາ | 6000 |
ສະວິດເບກເກີວົງຈອນຊູນຟູຣິກ Hexafluoride 126kV ປະກອບດ້ວຍສາມໄລຍະ, ແຕ່ລະອຸປະກອນມີພະລັງງານດ້ວຍຕົນເອງ. arc-extinguishing chamber, ສະຫນັບສະຫນູນອຸປະກອນ insulation, adsorbent, ແລະໂຄງສ້າງການຮົ່ວໄຫລ. ການນໍາໃຊ້ການຜະນຶກແບບຄົງທີ່ O-rings ແລະ sealant, ໃນຂະນະທີ່ການປະທັບຕາແບບເຄື່ອນໄຫວນໍາໃຊ້ການປະທັບຕາຂອງພາກຮຽນ spring compression, ຮັບປະກັນ airtightness ທີ່ດີເລີດ. ໄດ້ ພາກສ່ວນລະບົບສາຍສົ່ງເຊື່ອມຕໍ່ breaker ວົງຈອນຂົ້ວດຽວແລະກົນໄກການດໍາເນີນງານ, ປະສິດທິພາບການສົ່ງຕໍ່ ກໍາລັງປະຕິບັດງານ; ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ມີກ່ອງກົນໄກການກໍ່ສ້າງ, ສະຫນອງຄູ່ມື, ພະລັງງານໄຟຟ້າ ການເກັບຮັກສາ, ແລະຫນ້າທີ່ recloseing, ສະເຫນີໃຫ້ການດໍາເນີນງານທີ່ປ່ຽນແປງແລະເຊື່ອຖືໄດ້.
1. ສະຖານະປິດ: ປະຈຸບັນລະບົບປະກອບເປັນວົງຈອນໂດຍຜ່ານ terminals, ຕິດຕໍ່ stationary, ຕິດຕໍ່ພົວພັນຍ້າຍ, cylinders,
ແລະການຕິດຕໍ່ລະດັບກາງ, ຮັບປະກັນການສົ່ງໄຟຟ້າປົກກະຕິ.
2. ການດໍາເນີນງານ Tripping: ພາຍໃຕ້ການປະຕິບັດຂອງກົນໄກປະຕິບັດງານ, ການຕິດຕໍ່ເຄື່ອນຍ້າຍຍ້າຍລົງ, ການຜະລິດ an
arc ໄຟຟ້າໃນເວລາທີ່ການຕິດຕໍ່ເຄື່ອນຍ້າຍແລະ stationary ແຍກຕ່າງຫາກ; ອາຍແກັສ SF6 ທີ່ຖືກບີບອັດຢູ່ໃນກະບອກສູບເຮັດໃຫ້ໂຄ້ງລົງ
ຜ່ານ nozzle ໄດ້, ແລະ arc ແມ່ນ extinguished ໃນເວລາທີ່ປະຈຸບັນຂ້າມສູນ.
3. ລະບົບອາຍແກັສ SF6: ມາພ້ອມກັບເຄື່ອງວັດແທກຄວາມຫນາແຫນ້ນຂອງ SF6 ແລະເຄື່ອງຄວບຄຸມທີ່ມີການຊົດເຊີຍອຸນຫະພູມ, ມັນ.
ສາມາດຕິດຕາມຄວາມກົດດັນຂອງອາຍແກັສໃນເວລາທີ່ແທ້ຈິງ. ເມື່ອຄວາມກົດດັນຕໍ່າເກີນໄປ, ສັນຍານເຕືອນຈະຖືກກະຕຸ້ນແລະກົນໄກແມ່ນ
locked ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍກົນຈັກ.

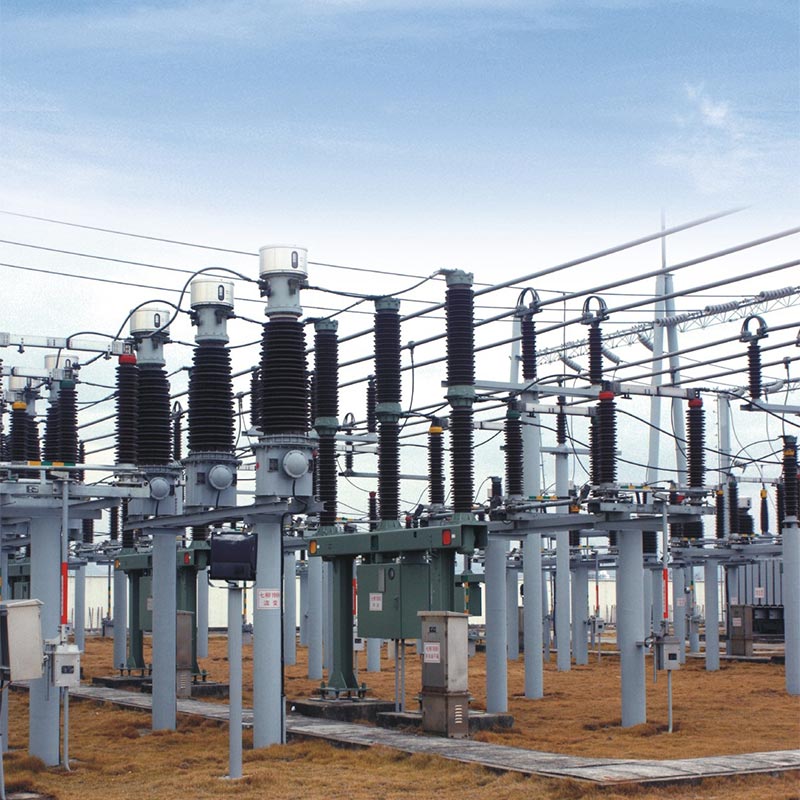

ໃນປີ 2024, Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV ຖືກນຳໃຊ້ກັບກະແຈ 110kV ຢ່າງສຳເລັດຜົນ. ໂຄງການສົ່ງແລະການຫັນເປັນພາກເຫນືອຂອງຈີນ. ໂຄງການນີ້ເພື່ອແນໃສ່ແກ້ໄຂບັນຫາບໍ່ພຽງພໍ ຄວາມສາມາດໃນການສະໜອງໄຟຟ້າໃນເຂດຊົນນະບົດ ແລະ ຊານເມືອງ. ສະຖານທີ່ໂຄງການມີຄວາມແຕກຕ່າງກັນອຸນຫະພູມຂະຫນາດໃຫຍ່ (-25 ℃ to +38 ℃) ແລະພະຍຸຊາຍເລື້ອຍໆ, ການວາງຄວາມຕ້ອງການສູງທີ່ສຸດກ່ຽວກັບການປັບຕົວຂອງສິ່ງແວດລ້ອມແລະຄວາມຫນ້າເຊື່ອຖືຂອງ. ອຸປະກອນພະລັງງານ.
ໃນຖານະຜູ້ສະໜອງທີ່ກຳນົດໄວ້ສຳລັບໂຄງການນີ້, Usune ໄດ້ສະໜອງເຄື່ອງຕັດວົງຈອນ LW36-110 ຈຳນວນ 28 ໜ່ວຍ. ໂຮງງານໄດ້ສົ່ງ ນັກວິຊາການມືອາຊີບເພື່ອສະຫນອງຄໍາແນະນໍາໃນສະຖານທີ່ສໍາລັບການຕິດຕັ້ງ, ການມອບຫມາຍ, ແລະການດໍາເນີນງານການທົດລອງ. ຫຼັງຈາກ ແປດເດືອນຂອງການດໍາເນີນງານທີ່ຫມັ້ນຄົງ, ຜະລິດຕະພັນໄດ້ບັນລຸຄວາມລົ້ມເຫຼວຂອງສູນ, ມີອັດຕາການຮົ່ວໄຫລຂອງອາຍແກັສ SF6 ຕ່ໍາກວ່າ ຄວາມຕ້ອງການມາດຕະຖານ (ການທົດສອບຕົວຈິງ ≤0.3%), ແລະຄວາມໄວການຕອບໂຕ້ການເປີດແລະປິດໄດ້ຕອບສະຫນອງຢ່າງເຕັມສ່ວນກັບການອອກແບບໂຄງການ ມາດຕະຖານ. ພາຍຫຼັງໂຄງການດັ່ງກ່າວໄດ້ຮັບການຜັນຂະຫຍາຍ, ໄດ້ປັບປຸງຄວາມໝັ້ນຄົງຂອງຕາຂ່າຍໄຟຟ້າຢູ່ທ້ອງຖິ່ນຢ່າງມີປະສິດທິຜົນ; ຫຼຸດຜ່ອນບັນຫາໄຟຟ້າທີ່ເກີດຈາກຄວາມລົ້ມເຫຼວຂອງອຸປະກອນ, ແລະໄດ້ຮັບການຍອມຮັບສູງຈາກເຈົ້າຂອງໂຄງການແລະທ້ອງຖິ່ນ ພະແນກພະລັງງານ, ການກວດສອບຢ່າງເຕັມສ່ວນການປັບຕົວຂອງສິ່ງແວດລ້ອມທີ່ດີເລີດແລະການປະຕິບັດການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ຂອງ Usune 126kV SF6 breaker ວົງຈອນໃນສະພາບການເຮັດວຽກຕົວຈິງ.
A1: ຊີວິດກົນຈັກຂອງຜະລິດຕະພັນແມ່ນ 6000 ຮອບ, ແລະຊີວິດການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງທີ່ແນະນໍາແມ່ນ 12 ປີ. ກະແຈ ຈຸດບໍາລຸງຮັກສາ: ການກວດກາປະຈໍາອາທິດ (ຄວາມສົມບູນຂອງ insulator, ຄວາມກົດດັນອາຍແກັສ SF6, ແລະອື່ນໆ); ບໍາລຸງຮັກສາປະຈໍາປີ ທຸກໆ 3 ປີ (ທໍາຄວາມສະອາດ insulators, ການວັດແທກການຕໍ່ຕ້ານວົງຈອນຕົ້ນຕໍ, ແລະອື່ນໆ); ໃນເວລາທີ່ຜະລິດຕະພັນໄປຮອດ ເງື່ອນໄຂການບໍາລຸງຮັກສາ (ເຊັ່ນ: ການຢຸດວົງຈອນສັ້ນທີ່ມີຄວາມອາດສາມາດເຕັມ 20), ການຕິດຕໍ່ arc, ຕົວດູດຊຶມ, ແລະວົງການຜະນຶກ. ຈໍາເປັນຕ້ອງໄດ້ທົດແທນ. ຜູ້ຜະລິດຈະສົ່ງບຸກຄະລາກອນມືອາຊີບເພື່ອສະຫນອງຄໍາແນະນໍາໃນສະຖານທີ່ສໍາລັບການບໍາລຸງຮັກສາ.
A2: ແມ່ນແລ້ວ. ຜະລິດຕະພັນນີ້ຖືກອອກແບບມາສະເພາະສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ, ມີຄວາມສາມາດປັບຕົວໄດ້ຢ່າງແຂງແຮງ ລະດັບຄວາມສູງ ແລະອຸນຫະພູມຕໍ່າ. ມັນເຫມາະສົມສໍາລັບລະດັບຄວາມສູງສູງເຖິງ 3000 ແມັດແລະສາມາດທົນທານຕໍ່ອຸນຫະພູມຕ່ໍາ ເປັນ -30℃, ຕອບສະຫນອງຢ່າງເຕັມສ່ວນຄວາມຕ້ອງການຂອງພາກພື້ນທີ່ສູງແລະ frigid ເຊັ່ນ: ພາກຕາເວັນຕົກຂອງຈີນ. ນອກຈາກນັ້ນ, ໄດ້ ກ່ອງກົນໄກມີເຄື່ອງເຮັດຄວາມຮ້ອນໃນຕົວ, ສະຫນອງການປ້ອງກັນຄວາມຊຸ່ມຊື່ນແລະ freeze ໃນລະດູຝົນ, ຫິມະ, ແລະເຢັນຮ້າຍແຮງ ລະດູການ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງ.
Zhejiang Usune Electric Co., Ltd., ເປັນຜູ້ຜະລິດມືອາຊີບຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງໃນປະເທດຈີນ. ມີສາຍການຜະລິດທີ່ສົມບູນແລະລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດ. ໂຮງງານຜະລິດມີອຸປະກອນກ້າວຫນ້າ ອຸປະກອນການທົດສອບ, ແລະຜະລິດຕະພັນແຕ່ລະໄດ້ຮັບການສູນຍາກາດ, ການຕື່ມອາຍແກັສ, ແລະການທົດສອບການປະຕິບັດກົນຈັກກ່ອນ ອອກຈາກໂຮງງານເພື່ອຮັບປະກັນຄຸນນະພາບຂອງຜະລິດຕະພັນ. ໃນຖານະເປັນຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້, Usune ສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ຢຸດດຽວ, ລວມທັງການແນະນໍາການຕິດຕັ້ງຢູ່ບ່ອນ, ການມອບຫມາຍ, ການຝຶກອົບຮົມການບໍາລຸງຮັກສາ, ແລະການສະຫນອງອາໄຫຼ່. ເປັນມືອາຊີບ ທີມງານດ້ານວິຊາການຕອບສະຫນອງທັນທີຄວາມຕ້ອງການຂອງຜູ້ໃຊ້, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວຂອງອຸປະກອນ.
