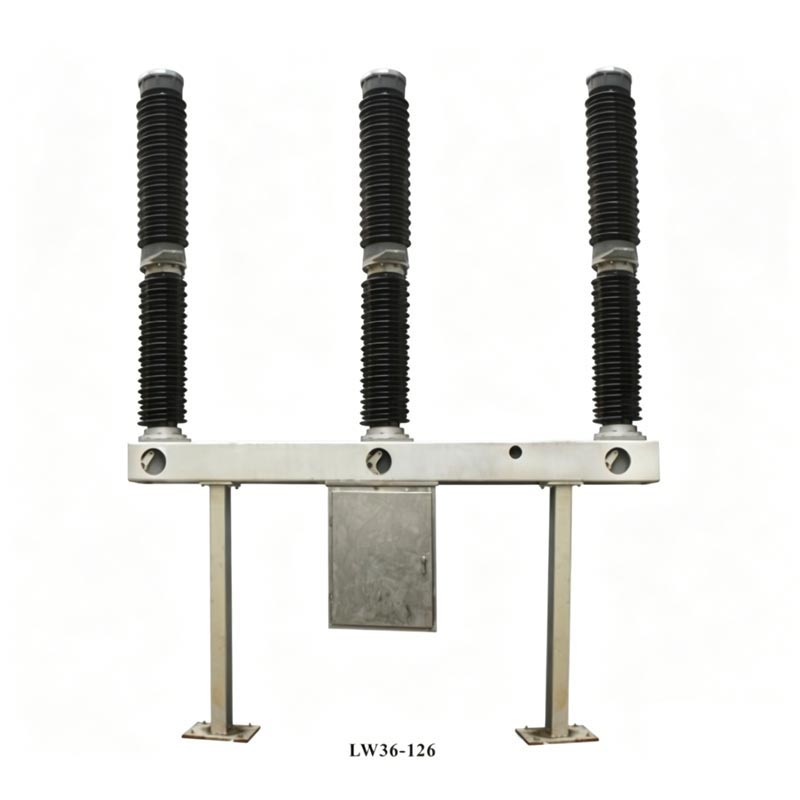

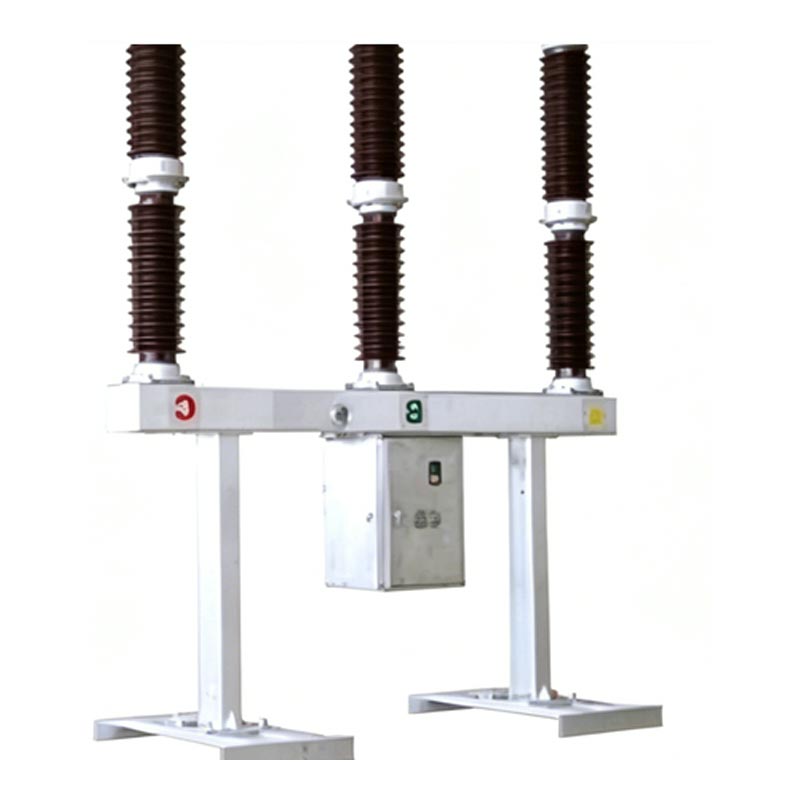

ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ Usune LW36-110 ສໍາລັບສະຖານີຍ່ອຍແມ່ນອຸປະກອນໄຟຟ້າຫຼັກທີ່ພັດທະນາເປັນເອກະລາດ. ແລະຜະລິດໂດຍ Zhejiang Usune Electric Co., Ltd., ຜູ້ຜະລິດຊັ້ນນໍາໃນສະວິດແຮງດັນສູງຂອງຈີນ. ອຸດສາຫະກໍາ. ເຄື່ອງສະຫຼັບແຮງດັນສູງກາງແຈ້ງ AC 50Hz ສາມເຟດນີ້ແມ່ນໃຊ້ຕົ້ນຕໍເພື່ອຄວບຄຸມ ແລະປ້ອງກັນ. 110kV ລະບົບສາຍສົ່ງແລະການຫັນເປັນພະລັງງານ, ແລະຍັງສາມາດຖືກນໍາໃຊ້ເປັນ breaker ວົງຈອນຕິດຕໍ່ແລະໃນ ຄໍາຮ້ອງສະຫມັກທີ່ຮຽກຮ້ອງໃຫ້ມີການປະກອບ switchgear. ຜະລິດຕະພັນແມ່ນຜະລິດຢູ່ໃນໂຮງງານມືອາຊີບຂອງ Usune, ປະສົມປະສານ R&D, ການຜະລິດ, ແລະການທົດສອບ, ຮັບປະກັນວ່າທຸກໆຜະລິດຕະພັນມີມາດຕະຖານຄຸນນະພາບທີ່ເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານ.
ເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມເຂົ້າກັນໄດ້ຂອງຜະລິດຕະພັນ, ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ Usune LW36-110 ສະຖານີຍ່ອຍປະຕິບັດຕາມມາດຕະຖານ GB1984-2003 "ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ AC" ຢ່າງເຕັມສ່ວນແລະຕອບສະຫນອງຄວາມຕ້ອງການຂອງ ຄະນະກໍາມະການໄຟຟ້າສາກົນ (IEC) ມາດຕະຖານ IEC62271-100: 2001 "ແຮງດັນສູງ Switchgear ແລະຄວບຄຸມ - ພາກທີ 100: ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ". ໃນຖານະເປັນຜູ້ສະຫນອງມືອາຊີບ, Usune ໄດ້ຜ່ານລະບົບຄຸນນະພາບທີ່ເຂັ້ມງວດ ການຢັ້ງຢືນ, ແລະໂຮງງານຜະລິດຂອງຕົນມີອຸປະກອນການຜະລິດແລະການທົດສອບແບບພິເສດເພື່ອຮັບປະກັນວ່າ ປະສິດທິພາບຂອງແຕ່ລະຜະລິດຕະພັນຕອບສະຫນອງຫຼືເກີນມາດຕະຖານອຸດສາຫະກໍາ.
ການນໍາໃຊ້ເປັນເອກະລັກ "ການຂະຫຍາຍຄວາມຮ້ອນ + ເສີມ" ຫຼັກການ extinguishing arc, ມັນມີຄວາມແຕກຕ່າງທີ່ດີເລີດ ປະສິດທິພາບ, ໄລຍະເວລາ arc ສັ້ນ, ຊີວິດໄຟຟ້າຍາວ, ແລະສຽງລົບກວນການເຮັດວຽກຕ່ໍາ, ປະສິດທິຜົນຮັບປະກັນຄວາມປອດໄພຂອງພະລັງງານ ການດໍາເນີນງານຕາຂ່າຍໄຟຟ້າ.
ໃຊ້ອາຍແກັສ SF6 ທີ່ມີ insulation ທີ່ດີເລີດແລະຄຸນສົມບັດການດັບໄຟ arc ເປັນ insulating ແລະ arc-extinguishing ຂະຫນາດກາງ, ບໍ່ມີຄວາມສ່ຽງຕໍ່ການເຜົາໃຫມ້ຫຼືລະເບີດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບພື້ນທີ່ທີ່ມີປະຊາກອນຫນາແຫນ້ນແລະຕ່າງໆ. ສະພາບແວດລ້ອມສະຖານີຍ່ອຍທີ່ສັບສົນ.
ມາພ້ອມກັບກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ປະເພດ CTB-1, ມີໂຄງສ້າງທີ່ງ່າຍດາຍແລະຫນາແຫນ້ນ, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງ, ຄວາມປອດໄພສູງແລະຄວາມເຊື່ອຖືໄດ້, ແລະຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາແລະຄວາມລົ້ມເຫຼວ.
ສາມາດປະຕິບັດໄດ້ຢ່າງຫມັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ໂຫດຮ້າຍ, ປະຕິບັດຢ່າງເຂັ້ມງວດກັບຕົວຊີ້ວັດດ້ານສິ່ງແວດລ້ອມຕ່າງໆ, ຮັບປະກັນ ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວໃນພາກພື້ນຕ່າງໆ.
1. ແຮງດັນໄຟຟ້າຈັດອັນດັບ: 110kV; ລະດັບຄວາມຖີ່: 50Hz; ອັດຕາປະຈຸບັນ: 3150A
2. ອັດຕາການແຕກກະແສໄຟຟ້າລັດວົງຈອນ: 40kA; ການຈັດອັນດັບການສ້າງວົງຈອນສັ້ນ (ສູງສຸດ): 100kA
3. ລະດັບຄວາມກົດດັນອາຍແກັສ SF6 (20℃): 0.5MPa; ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ: ≤0.5%
4. ຊີວິດກົນຈັກ: 6000 ຮອບ; ເວລາເປີດ: ≤60ms; ເວລາປິດ: ≤145ms
5. ຊ່ວງອຸນຫະພູມອາກາດລ້ອມຮອບ: -30℃～+40℃; ລະດັບຄວາມສູງ: ≤3000m
ສະວິດເຄື່ອງຕັດວົງຈອນແຮງດັນສູງສຳລັບສະຖານີຍ່ອຍຮັບປະທານຫ້ອງສະຫຼັບການດັບໄຟດ້ວຍພະລັງຕົນເອງແບບປະສົມປະສານ. ໂຄງປະກອບການ, ໂດຍແຕ່ລະໄລຍະແມ່ນເສົາດຽວຢຸດດຽວ (POLE). ເຄື່ອງຕັດວົງຈອນແຕ່ລະປະກອບດ້ວຍສາມໄລຍະ, ຕິດຕັ້ງຢູ່ໃນກອບດຽວກັນ, ດໍາເນີນການໂດຍກົນໄກພາກຮຽນ spring, ມີສາມໄລຍະເຊື່ອມຕໍ່ກົນໄກ. ດ້ານເທິງຂອງ ຜະລິດຕະພັນປະກອບດ້ວຍພຸ່ມໄມ້ porcelain ສະພາການ extinguishing arc, ພາກສ່ວນກາງປະກອບດ້ວຍ porcelain ສະຫນັບສະຫນູນ. bushing ແລະກອບ, ແລະກ່ອງກົນໄກແມ່ນຕັ້ງຢູ່ໃນກາງແລະ supended ຂ້າງລຸ່ມນີ້ກອບ. ມັນເປັນບ້ານ ກົນໄກການດໍາເນີນງານພາກຮຽນ spring ພາຍໃນແລະອົງປະກອບຄວບຄຸມໄຟຟ້າ. ກົນໄກຜົນຜະລິດດຶງ rod ເຊື່ອມຕໍ່ກັບ rod ເຊື່ອມຕໍ່ແລະ rotating ແຂນ. ຕົວຄວບຄຸມຄວາມຫນາແຫນ້ນຂອງອາຍແກັສ SF6 ຖືກຕິດຕັ້ງຢູ່ດ້ານຫນ້າຂອງກອບ, ເຊິ່ງແມ່ນ ສະຫນັບສະຫນູນທັງສອງສົ້ນໂດຍສະຫນັບສະຫນູນ.
ກະແສໄຟຟ້າຂອງລະບົບໄຫຼຜ່ານ terminals, rod ສະຫນັບສະຫນູນການຕິດຕໍ່ stationary, ຕິດຕໍ່ຕົ້ນຕໍ stationary, ການເຄື່ອນຍ້າຍຕົ້ນຕໍ contact, cylinder, intermediate contact, and intermediate flange, ຫຼັງຈາກນັ້ນປະກອບເປັນວົງຈອນທີ່ມີລະບົບໂດຍຜ່ານການ. terminals.
ພາຍໃຕ້ການປະຕິບັດຂອງຕົວກະຕຸ້ນ, ແຂນປະຕິບັດການດຶງ rod ດຶງ insulating, piston rod, cylinder, ການເຄື່ອນຍ້າຍ arc. ຕິດຕໍ່, ແລະ nozzle ລົງຮ່ວມກັນ. arc ແມ່ນຖືກສ້າງຂຶ້ນເມື່ອຕິດຕໍ່ພົວພັນເຄື່ອນຍ້າຍແລະ stationary ແຍກຕ່າງຫາກ. ເມື່ອ ລະບົບການຕິດຕໍ່ເຄື່ອນຍ້າຍຍ້າຍລົງໄປໃນຕໍາແຫນ່ງສະເພາະໃດຫນຶ່ງ, nozzle ເປີດ, ແລະການບີບອັດອາຍແກັສ SF6 ໃນ. cylinder ແມ່ນ blown ເຂົ້າໄປໃນບໍລິເວນ arc ຜ່ານ nozzle ໄດ້. ເສັ້ນໂຄ້ງຈະດັບລົງເມື່ອປັດຈຸບັນຂ້າມສູນ.
ພາຍໃຕ້ການດໍາເນີນການຂອງ actuator, ແຂນປະຕິບັດການດຶງການຕິດຕໍ່ການເຄື່ອນຍ້າຍທີ່ເຊື່ອມຕໍ່ກັບ rod insulated ຂຶ້ນ ກັບຕໍາແຫນ່ງປິດ. ໃນເວລາດຽວກັນ, ອາຍແກັສ SF6 ເຂົ້າໄປໃນກະບອກສູບ, ການກະກຽມສໍາລັບການເປີດຕໍ່ໄປ.
ປະກອບດ້ວຍເຄື່ອງວັດແທກຄວາມຫນາແຫນ້ນຂອງ SF6 (ເຄື່ອງວັດແທກຄວາມກົດດັນແລະຄວາມຫນາແຫນ້ນຂອງຕົວຄວບຄຸມ), ປ່ຽງສະຫນອງອາຍແກັສ, ສາມເຟດ ປ່ຽງ, ແລະທໍ່ອາຍແກັສ SF6. ມັນມີລັກສະນະການຊົດເຊີຍອຸນຫະພູມ, ປຸກແລະການປ້ອງກັນຄວາມກົດດັນ interlocking ກັບ ຮັບປະກັນຄວາມກົດດັນຂອງອາຍແກັສ SF6 ທີ່ຫມັ້ນຄົງ.
ຕັ້ງຢູ່ພາຍໃນທີ່ຢູ່ອາໄສຂອງກົນໄກ, ມັນປະກອບມີອົງປະກອບທີ່ສໍາຄັນເຊັ່ນ: ສະວິດປະຕິບັດງານ, ສະຫຼັບອັດຕະໂນມັດ, ສະວິດການເດີນທາງ, relay, terminals, ປິດ coils, motors, ແລະເຄື່ອງເຮັດຄວາມຮ້ອນ. ມັນຊ່ວຍໃຫ້ການຄວບຄຸມສະວິດ, ຕ້ານການສູບນ້ໍາ, ການເກັບຮັກສາພະລັງງານໃນພາກຮຽນ spring, ການປ້ອງກັນຄວາມກົດດັນຂອງອາຍແກັສ SF6, ການໃຫ້ຄວາມຮ້ອນ, ແລະຫນ້າທີ່ເຮັດໃຫ້ມີແສງ.

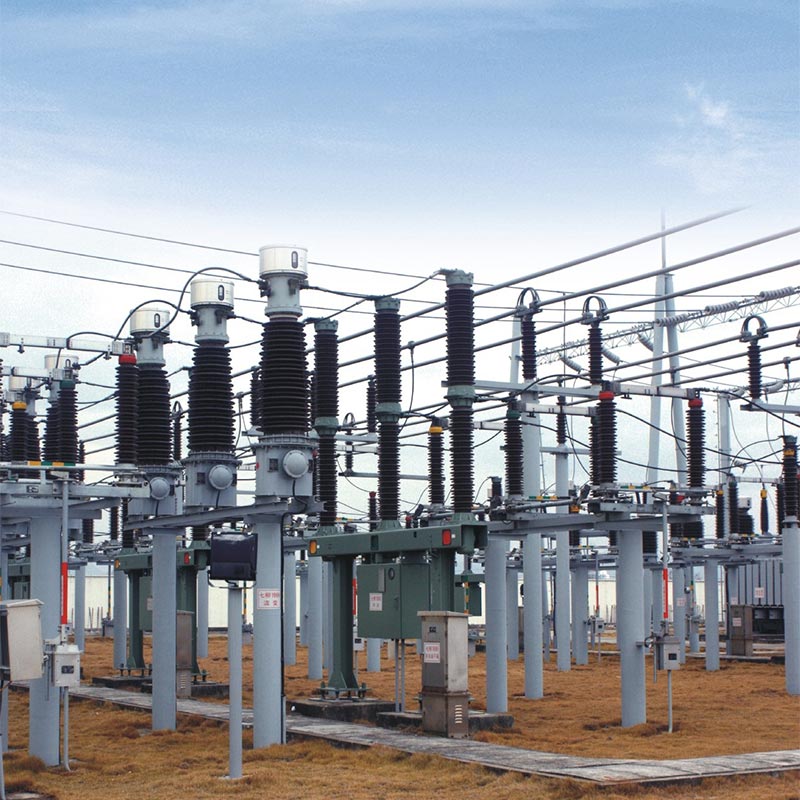

ເພື່ອກວດສອບຄວາມຫນ້າເຊື່ອຖືແລະການປະຕິບັດຂອງ Usune LW36-110 Switch Breaker ວົງຈອນແຮງດັນສູງສໍາລັບ Substation, ຜະລິດຕະພັນນີ້ໄດ້ຖືກນໍາໃຊ້ຢ່າງສໍາເລັດຜົນກັບໂຄງການສະຖານີຍ່ອຍ 110kV ໃນສວນອຸດສາຫະກໍາທີ່ສໍາຄັນໃນພາກຕາເວັນອອກຂອງປະເທດຈີນ. ເປັນ ຜູ້ສະໜອງທີ່ເຊື່ອຖືໄດ້, Usune ໄດ້ສະໜອງເຄື່ອງຕັດວົງຈອນ LW36-110 ຈຳນວນ 12 ເຄື່ອງສຳລັບໂຄງການນີ້, ເຊິ່ງໄດ້ດຳເນີນງານຢ່າງໝັ້ນຄົງ. ເປັນເວລາຫຼາຍກວ່າສາມປີ.
ສະຖານີຍ່ອຍແຫ່ງນີ້ໄດ້ສະໜອງພະລັງງານໃຫ້ແກ່ວິສາຫະກິດຂະໜາດໃຫຍ່ ແລະ ກາງ 50 ກວ່າແຫ່ງຢູ່ໃນເຂດອຸດສາຫະກຳ, ຮຽກຮ້ອງໃຫ້ມີຄວາມຫມັ້ນຄົງແລະຄວາມປອດໄພສູງທີ່ສຸດ. ໃນໄລຍະຕົ້ນຂອງໂຄງການ, ລູກຄ້າທີ່ສົມບູນແບບ ເມື່ອປຽບທຽບຜູ້ຜະລິດຈີນຫຼາຍໆຄົນ, ສຸດທ້າຍໄດ້ເລືອກເຄື່ອງຕັດວົງຈອນ LW36-110 ຂອງ Usune ເນື່ອງຈາກຄວາມດີເລີດຂອງພວກເຂົາ. ການປະຕິບັດດ້ານວິຊາການ, ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ, ແລະການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບ. ໃນລະຫວ່າງການປະຕິບັດງານ, ໄດ້ ຜະລິດຕະພັນສົບຜົນສໍາເລັດທົນທານຕໍ່ສະພາບອາກາດທີ່ຮ້າຍແຮງລວມທັງອຸນຫະພູມສູງ, ຝົນຕົກຫນັກ, ແລະຕ່ໍາ ອຸນຫະພູມໂດຍບໍ່ມີການບັນທຶກໃດໆຜິດປົກກະຕິ. ອັດຕາການຮົ່ວໄຫຼຂອງອາຍແກັສ SF6 ແມ່ນຕໍ່າກວ່າມາດຕະຖານມາດຕະຖານ (≤0.5%), ການເຮັດວຽກຂອງກົນຈັກແມ່ນກ້ຽງ, ແລະເວລາເປີດແລະປິດແມ່ນມີຄວາມຫມັ້ນຄົງ, ປະສິດທິຜົນຮັບປະກັນຄວາມປອດໄພ. ແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງຂອງຕາຂ່າຍໄຟຟ້າຂອງ park ໄດ້. ນີ້ໄດ້ຮັບການຍ້ອງຍໍສູງຈາກລູກຄ້າ, ແລະ Usune ໄດ້ກາຍເປັນ ເປັນຜູ້ສະໜອງອຸປະກອນພະລັງງານທີ່ຖືກແຕ່ງຕັ້ງສໍາລັບໂຄງການຂະຫຍາຍຕໍ່ໄປຂອງສວນສາທາລະນະ.
A1: ຜະລິດຕະພັນມີຊີວິດກົນຈັກຂອງ 6000 ຮອບວຽນ, ແລະພາຍໃຕ້ການນໍາໃຊ້ປົກກະຕິແລະການບໍາລຸງຮັກສາເປັນປົກກະຕິ, ຢ່າງຕໍ່ເນື່ອງຂອງມັນ. ຊີວິດການດໍາເນີນງານສາມາດບັນລຸ 12 ປີ. ຈຸດບໍາລຸງຮັກສາທີ່ສໍາຄັນປະກອບມີ: ການກວດສອບປະຈໍາອາທິດ (ການກວດສອບ insulator ຄວາມສົມບູນ, ຄວາມກົດດັນຂອງອາຍແກັສ SF6, ແລະສະຖານະການປະຕິບັດງານ); overhaus ປະຈໍາປີທຸກໆ 3 ປີ (ທໍາຄວາມສະອາດ insulators, ການກວດສອບ fasteners, ການວັດແທກຄວາມຕ້ານທານຂອງວົງຈອນຕົ້ນຕໍ, ແລະເນື້ອໃນຄວາມຊຸ່ມຂອງອາຍແກັສ SF6); ການ overhaul ທີ່ ສໍາ ຄັນ ແມ່ນ ຕ້ອງ ການ ພາຍ ໃຕ້ ການ ເງື່ອນໄຂດັ່ງຕໍ່ໄປນີ້: 12 ປີຂອງການດໍາເນີນງານຕໍ່ເນື່ອງ, 2000 ອັດຕາການຂັດຂວາງໃນປັດຈຸບັນ, 20 ຄວາມສາມາດເຕັມ (40kA) ການຂັດຂວາງ, ຫຼື 6000 ການດໍາເນີນງານກົນຈັກ. Usune ໃຫ້ຄໍາແນະນໍາການບໍາລຸງຮັກສາມືອາຊີບແລະອາໄຫຼ່ ການສະຫນອງເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວຂອງຜະລິດຕະພັນ.
A2: ແມ່ນແລ້ວ, ຜະລິດຕະພັນນີ້ມີຄວາມສາມາດໃນການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງແລະສາມາດນໍາໃຊ້ໄດ້ໃນລະດັບສູງແລະເຢັນທີ່ສຸດ ພາກພື້ນ. ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບຂອງມັນແມ່ນ -30 ℃ເຖິງ +40 ℃, ລະດັບຄວາມສູງສາມາດປັບໄດ້ສູງສຸດຂອງ ≤3000m. ມັນສາມາດເຮັດໄດ້ ທົນທານຕໍ່ແຮງດັນລົມ 700Pa ແລະ icing 10mm, ແລະຄວາມແຮງຂອງແຜ່ນດິນໄຫວຂອງມັນແມ່ນຕອບສະຫນອງຄວາມຕ້ອງການຂອງແນວນອນ. ຄວາມເລັ່ງ ≤0.3g ແລະການເລັ່ງຕາມແນວຕັ້ງ ≤0.15g. ມັນຍັງເຫມາະສົມສໍາລັບເຂດທີ່ມີພີ່ນ້ອງສະເລ່ຍປະຈໍາວັນ ຄວາມຊຸ່ມຊື່ນ ≤95% ແລະຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍປະຈໍາເດືອນ ≤90% (25℃), ແລະສາມາດຖືກນໍາໃຊ້ໃນສະພາບແວດລ້ອມທີ່ບໍ່ມີໄຟໄຫມ້, ລະເບີດ, ສານເຄມີ corrosive, ແລະສະພາບການສັ່ນສະເທືອນຮ້າຍແຮງ, ຕອບສະຫນອງຢ່າງເຕັມສ່ວນຄວາມຕ້ອງການດ້ານສິ່ງແວດລ້ອມຂອງ ໂຄງການສະຖານີຍ່ອຍສ່ວນໃຫຍ່ໃນປະເທດຈີນແລະແມ້ກະທັ້ງທົ່ວໂລກ.
Zhejiang Usune Electric Co., Ltd. ເປັນຜູ້ຜະລິດມືອາຊີບແລະຜູ້ສະຫນອງຂອງ switchgear ໄຟແຮງດັນສູງໃນ ຈີນ, ສຸມໃສ່ການຄົ້ນຄວ້າ, ການພັດທະນາ, ການຜະລິດ, ການຂາຍ, ແລະການບໍລິການຫລັງການຂາຍຂອງວົງຈອນແຮງດັນສູງ ເບກເກີ, ສະວິດ, ແລະອຸປະກອນພະລັງງານອື່ນໆ. ໂຮງງານຂອງບໍລິສັດຕັ້ງຢູ່ໃນແຂວງ Zhejiang, ຈີນ, ກວມເອົາເນື້ອທີ່ຫຼາຍກວ່າ 10,000 ຕາແມັດ, ມີສາຍການຜະລິດທີ່ກ້າວຫນ້າ, ອຸປະກອນການທົດສອບ, ແລະ. ທີມງານ R&D ມືອາຊີບ.
Usune ປະຕິບັດຕາມປັດຊະຍາຂອງ "ຄຸນະພາບທໍາອິດ, ລູກຄ້າສູງສຸດ," ປະຕິບັດລະບົບການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ. ໃນລະຫວ່າງຂະບວນການຜະລິດ. ຜະລິດຕະພັນທັງຫມົດຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານ. ເປັນທີ່ເຊື່ອຖືໄດ້ ຜູ້ສະຫນອງ, Usune ໄດ້ສະຫນອງອຸປະກອນໄຟຟ້າທີ່ມີຄຸນນະພາບສູງສໍາລັບໂຄງການສະຖານີຍ່ອຍຫຼາຍຮ້ອຍໂຄງການທັງພາຍໃນແລະພາຍໃນ ສາກົນ, ຊະນະການຮັບຮູ້ຂອງລູກຄ້າຢ່າງກວ້າງຂວາງສໍາລັບຄຸນນະພາບຜະລິດຕະພັນທີ່ເຊື່ອຖືໄດ້ແລະທີ່ສົມບູນແບບ ບໍລິການຫຼັງການຂາຍ.
