ເຄື່ອງຕັດວົງຈອນສູນຍາກາດປະເພດຂ້າງ

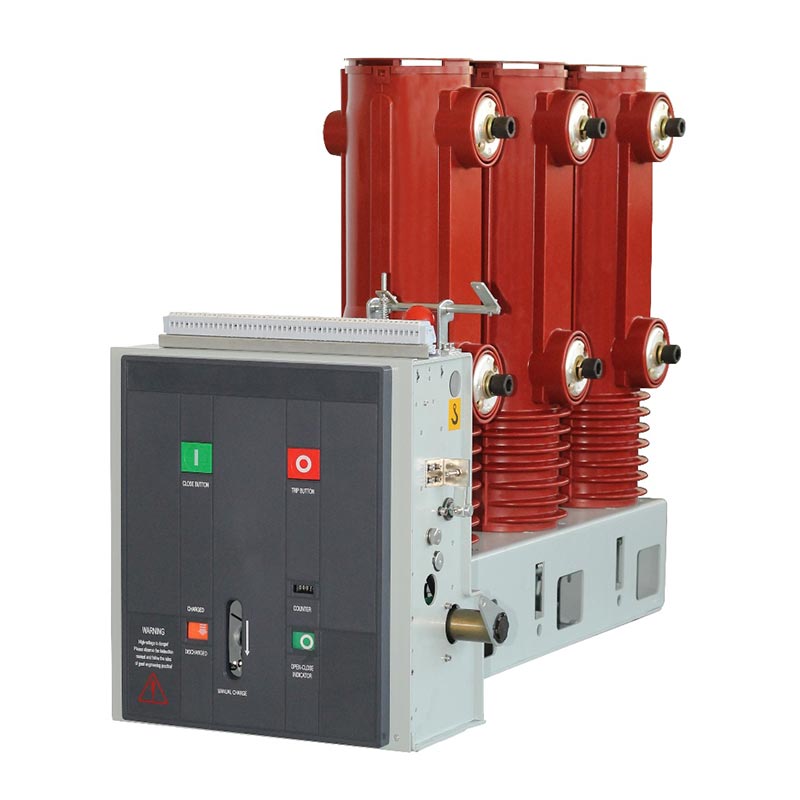

Usune Lateral Type Vacuum Circuit Breaker ເປັນຕົວປ່ຽນແຮງດັນສູງທີ່ຕິດຕັ້ງຢູ່ໃນເຮືອນ, ແບ່ງອອກເປັນສອງຫຼັກ. ຊຸດ: VS1(ZN63)-12 ແລະ VS1-24. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນລະບົບໄຟຟ້າສາມເຟດ 12KV, 24KV, ແລະ 36KV, ດໍາເນີນການ. ການປົກປ້ອງ ແລະ ຄວບຄຸມຄວາມຮັບຜິດຊອບສຳລັບອຸປະກອນຕາຂ່າຍໄຟຟ້າ ແລະ ລະບົບໄຟຟ້າວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່. ການ​ນໍາ​ໃຊ້​ເຕັກ​ໂນ​ໂລ​ຊີ​ການ​ສູນ​ຍາ​ກາດ arc-extinguishing ກ້າວ​ຫນ້າ​, ມັນ​ສະ​ແດງ​ໃຫ້​ເຫັນ​ຄວາມ​ໄວ​ການ​ດັບ​ໄຟ arc ໄວ​, ຂະ​ຫນາດ​ນ້ອຍ​, ຍາວ​. ຊີວິດການບໍລິການ, ແລະຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາ, ເຮັດໃຫ້ມັນເປັນອຸປະກອນຫຼັກທີ່ຂາດບໍ່ໄດ້ໃນລະບົບສາຍສົ່ງໄຟຟ້າທີ່ທັນສະໄຫມແລະ ລະບົບການແຈກຢາຍ.

ຂໍ້ໄດ້ປຽບຫຼັກ:

1. ປີຂອງປະສົບການຄໍາຮ້ອງສະຫມັກໃນການສົ່ງໄຟຟ້າແລະການແຜ່ກະຈາຍ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່ ວິ​ສາ​ຫະ​ກິດ, ໂຮງ​ງານ​ໄຟ​ຟ້າ, ແລະ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ໃນ​ຕົວ​ເມືອງ​ແລະ​ຊົນ​ນະ​ບົດ, ໄດ້​ຮັບ​ການ​ຮັບ​ຮູ້​ຂອງ​ຜູ້​ຊົມ​ໃຊ້​ຢ່າງ​ກວ້າງ​ຂວາງ​ສໍາ​ລັບ​ຄວາມ​ຫມັ້ນ​ຄົງ​ຂອງ​ຕົນ. ປະສິດທິພາບແລະການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້.

2. ພັດທະນາຢ່າງເປັນເອກະລາດໂດຍທີມງານ R&D ມືອາຊີບຂອງ Usune, ປະກອບດ້ວຍການອອກແບບຂ້າງຄຽງທີ່ປະສົມປະສານກັບ. ກົນໄກການດໍາເນີນງານພາກຮຽນ spring ກັບຮ່າງກາຍ breaker ວົງຈອນ, optimizing ໂຄງສ້າງໂດຍລວມ; ເຄື່ອງຂັດຂວາງສູນຍາກາດ ໃຊ້ກະບອກກະບອກ insulating epoxy resin ຂະບວນການ APG, ສະເຫນີປະສິດທິພາບ creepage ທີ່ດີເລີດແລະສິ່ງແວດລ້ອມ. ການປັບຕົວໄດ້.

3. ປະຕິບັດຕາມຢ່າງເຂັ້ມງວດກັບ GB/T1984-2014 "ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ", JB3855-1996 "3.6~40.5KV ແຮງດັນສູງໃນລົ່ມ. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ", DL/T403-2000 "12~40.5KV ເຄື່ອງຕັດວົງຈອນສູນຍາກາດສັ່ງຕາມເງື່ອນໄຂ", ແລະ IEC62271-100:2008 ມາດ​ຕະ​ຖານ​ສາ​ກົນ​, ແລະ​ໄດ້​ຜ່ານ​ການ​ທົດ​ສອບ​ສິດ​ອໍາ​ນາດ​ຫຼາຍ​ແລະ​ການ​ຢັ້ງ​ຢືນ​.

4. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງໃນປະເທດຈີນ, Usune ຄອບຄອງມາດຕະຖານ ໂຮງງານຜະລິດ, ແລະເຄື່ອງຕັດວົງຈອນແຕ່ລະອັນຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານ. ເປັນທີ່ເຊື່ອຖືໄດ້ ຜູ້ສະຫນອງ, ມັນສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບແລະສະຫນັບສະຫນູນດ້ານວິຊາການ, ກໍາຈັດຄວາມກັງວົນໃດໆສໍາລັບຜູ້ໃຊ້.

ຂໍ້ມູນຈໍາເພາະຜະລິດຕະພັນແລະຕົວກໍານົດການດ້ານວິຊາການ

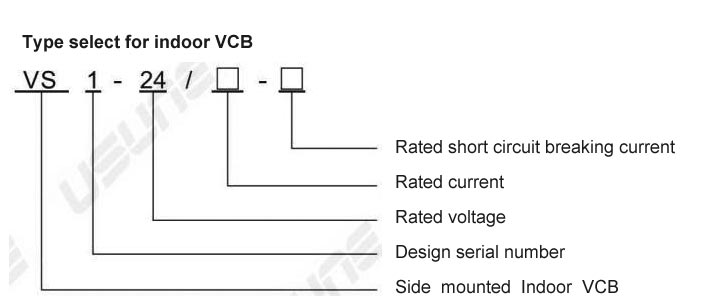

Usune Lateral Type Vacuum Circuit Breaker ສະເໜີໃຫ້ມີຄວາມສົມບູນແບບສະເພາະ ແລະ ປະສິດທິພາບທີ່ໝັ້ນຄົງ. ຕົ້ນຕໍ ຕົວກໍານົດການດ້ານວິຊາການ (ເອົາຊຸດ VS1(ZN63)-24 ເປັນການອ້າງອີງຫຼັກ) ແມ່ນສະແດງຢູ່ໃນຕາຕະລາງຂ້າງລຸ່ມນີ້:

ໂຄງສ້າງແລະຫນ້າທີ່

1. ໂຄງສ້າງໂດຍລວມ

ກົນໄກການດໍາເນີນງານແລະສະພາການ extinguishing arc ແມ່ນຈັດຢູ່ໃນໂຄງສ້າງປະສົມປະສານ, ມີຕົ້ນຕໍ ວົງຈອນ conductive ເປັນປະເພດຕິດພື້ນສາມເຟດ. ຫ້ອງການສູນຍາກາດ arc-extinguishing ແມ່ນຕາມລວງຍາວ ຕິດຕັ້ງຢູ່ໃນກະບອກທໍ່ insulating tubular epoxy ປຸງແຕ່ງ APG, ສະຫນອງການປະຕິບັດການ creepage ທີ່ດີເລີດ, ຫຼຸດຜ່ອນການສະສົມຂອງຂີ້ຝຸ່ນຢູ່ເທິງຫນ້າຂອງຫ້ອງການ extinguishing arc, ຫຼີກເວັ້ນການອິດທິພົນຂອງປັດໃຈພາຍນອກ, ແລະ ຮັບປະກັນ insulation ທີ່ດີເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນແລະມົນລະພິດຫຼາຍ. ຊຸດ VS1-12 ແມ່ນການຕິດຕັ້ງແບບຄົງທີ່ ປະເພດ, ທີ່ເຫມາະສົມສໍາລັບ switchgear ຄົງ, ແລະສາມາດນໍາໃຊ້ເປັນເອກະລາດຫຼືນໍາໃຊ້ກັບການສະຫນອງພະລັງງານຂອງເຄືອຂ່າຍວົງ, ປະເພດກ່ອງ. ຫມໍ້ແປງ, ແລະລະບົບອື່ນໆ.

2. ກົນໄກການດໍາເນີນງານ

The Lateral Type Vacuum Circuit Breaker ນຳໃຊ້ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring planar, ຮອງຮັບທັງຄູ່ມື ແລະ ການເກັບຮັກສາພະລັງງານໄຟຟ້າ. ມໍເຕີປະຕິບັດການແມ່ນຕັ້ງຢູ່ໃນຕູ້ດ້ານຫນ້າຂອງຫ້ອງດັບໄຟ arc, ແບ່ງອອກເປັນຫ້າບ່ອນປະກອບ, ແຕ່ລະບ່ອນຢູ່ບ່ອນເກັບມ້ຽນພະລັງງານ, ລະບົບສາຍສົ່ງ, tripping, ແລະອົງປະກອບ buffer. ການອອກແບບປະສົມປະສານຂອງສະພາການ extinguishing arc ແລະກົນໄກການດໍາເນີນງານຮັບປະກັນລະດັບສູງຂອງການຈັບຄູ່. ລະຫວ່າງການປະຕິບັດການປະຕິບັດງານແລະຄວາມຕ້ອງການເປີດແລະປິດຂອງຫ້ອງ arc-extinguishing, ການຫຼຸດຜ່ອນ ຂັ້ນ​ຕອນ​ກາງ​, ການ​ຫຼຸດ​ຜ່ອນ​ການ​ບໍ​ລິ​ໂພກ​ພະ​ລັງ​ງານ​ແລະ​ສິ່ງ​ລົບ​ກວນ​, ແລະ​ປັບ​ປຸງ​ການ​ທໍາ​ງານ​ຂອງ breaker ວົງ​ຈອນ​ ຄວາມຫນ້າເຊື່ອຖື.

ສະພາບແວດລ້ອມຂອງແອັບພລິເຄຊັນ

The Lateral Type Vacuum Circuit Breaker ເຫມາະສໍາລັບສະພາບແວດລ້ອມພາຍໃນເຮືອນແລະຕ້ອງຕອບສະຫນອງດັ່ງຕໍ່ໄປນີ້ ຄວາມຕ້ອງການ: ອຸນຫະພູມອາກາດລ້ອມຮອບ -15 ℃ to +40 ℃; ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍປະຈໍາວັນ ≤95%, ສະເລ່ຍປະຈໍາເດືອນ ≤90%; ລະດັບຄວາມສູງ ≤1000ມ; ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ ≤8 ອົງສາ; ແລະບໍ່ມີຂີ້ຝຸ່ນທີ່ສໍາຄັນ, ທາດອາຍຜິດ corrosive, ຫຼືມົນລະພິດອື່ນໆ. ໝາຍເຫດ: ການປັບແຕ່ງແມ່ນຈໍາເປັນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ເກີນຄວາມຕ້ອງການເຫຼົ່ານີ້ຕາມການປຶກສາຫາລືກ່ອນຫນ້າກັບ ຜູ້ຜະລິດ.

ການ​ຕິດ​ຕັ້ງ​ແລະ​ການ​ກໍາ​ນົດ​

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດປະເພດຂ້າງຜ່ານຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານ. ກ່ອນທີ່ຈະ energizing ໄດ້ ວົງຈອນຕົ້ນຕໍ, ການກະກຽມດັ່ງຕໍ່ໄປນີ້ຕ້ອງເຮັດ:

1. ກວດກາອຸປະກອນຄວາມເສຍຫາຍ; ຖ້າເສຍຫາຍ, ຢຸດໃຊ້ມັນ.
2. ເຮັດຄວາມສະອາດພື້ນຜິວ insulation ຂອງສິ່ງປົນເປື້ອນໃດໆ.
3. ປະຕິບັດຫນ້າທີ່ເກັບຮັກສາພະລັງງານແລະເປີດ / ປິດດ້ວຍຕົນເອງ, ສັງເກດເຫັນວ່າສະຖານະການເປັນປົກກະຕິ.
4. ປະຕິບັດການນໍາໃຊ້ການສະຫນອງພະລັງງານປະຕິບັດງານ, ຢືນຢັນວ່າສະຖານະແມ່ນປົກກະຕິ.
5. ລ່ວງໜ້າ/ຖອນຕົວຕັດວົງຈອນປະເພດລົດເຂັນຕາມສະເປັກ, ແລະຢືນຢັນວ່າຕຳແໜ່ງ. ຕົວຊີ້ວັດແມ່ນປົກກະຕິຫຼັງຈາກເຖິງຕໍາແຫນ່ງທີ່ຖືກຕ້ອງ.

ໝາຍເຫດ: ເມື່ອໃຊ້ອຸປະກອນປິດເຊື່ອມຕໍ່, ຕ້ອງເຊື່ອມຕໍ່ພະລັງງານເພື່ອປົດລັອກກ່ອນປິດ.

ກໍລະນີຄໍາຮ້ອງສະຫມັກພາກປະຕິບັດ

ກໍລະນີສຶກສາ: ຄໍາຮ້ອງສະຫມັກໃນວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນຂະຫນາດໃຫຍ່ໃນປະເທດຈີນ

ວິສາຫະກິດເຫຼັກຂະຫນາດໃຫຍ່ໃນປະເທດຈີນມີລະບົບໄຟຟ້າທີ່ຊັບຊ້ອນທີ່ມີຄວາມຕ້ອງການສູງສໍາລັບການດໍາເນີນງານອຸປະກອນ ຄວາມຖີ່ ແລະການຄວບຄຸມກະແສໄຟຟ້າສັ້ນ. ຫຼັງຈາກການປຽບທຽບຜູ້ສະຫນອງຫຼາຍ, ຊຸດ Usune VS1(ZN63)-24 ເຄື່ອງຕັດວົງຈອນຖືກເລືອກເປັນອຸປະກອນປ້ອງກັນຫຼັກສໍາລັບລະບົບການກະຈາຍພະລັງງານ. ນັບຕັ້ງແຕ່ມັນ ​ໃນ​ປີ 2024, ລະບົບ​ດັ່ງກ່າວ​ໄດ້​ດຳ​ເນີນ​ງານ​ຢ່າງ​ໝັ້ນ​ທ່ຽງ​ເປັນ​ເວລາ​ກວ່າ 12 ​ເດືອນ​ໂດຍ​ບໍ່​ມີ​ຄວາມ​ລົ້ມ​ເຫຼວ​ໃດໆ, ​ໄດ້​ຮັບ​ການ​ປະຕິບັດ​ຢ່າງ​ສຳ​ເລັດ​ຜົນ. ສາມ​ຄວາມ​ຜິດ​ພາດ​ຂອງ​ລັດ​ວົງ​ຈອນ​ສັ້ນ​, ປະ​ສິດ​ທິ​ຜົນ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ອຸ​ປະ​ກອນ​ແລະ​ການ​ປ້ອງ​ກັນ​ການ​ສູນ​ເສຍ​ໄຟ​ຟ້າ​. ບໍລິສັດສູງ ຮັບຮູ້ການປະຕິບັດຂອງຜະລິດຕະພັນແລະການບໍລິການການຕິດຕັ້ງແລະການມອບຫມາຍທີ່ສະຫນອງໃຫ້ໂດຍຜູ້ຜະລິດ.

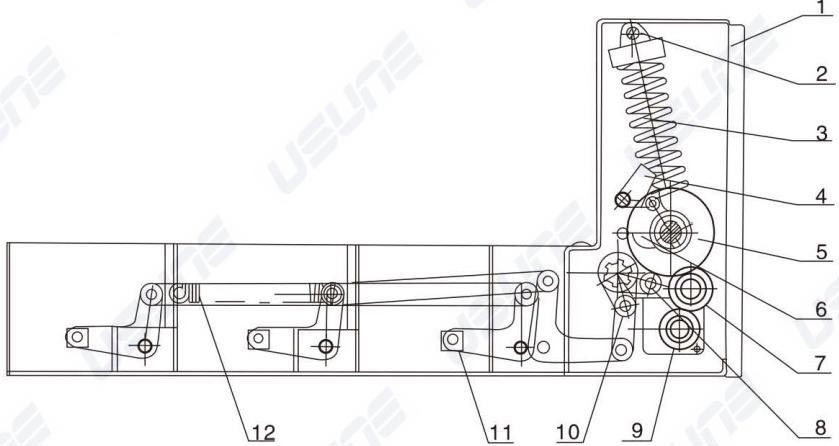

1.ສະຫຼັບກ່ອງ
2.Lash bolt
3.ປິດພາກຮຽນ spring
4.ປິດ fittings
5.Internal ສາຍໄຟຟ້າຕົ້ນຕໍ
6.Cam ກົນໄກ / ການດໍາເນີນງານຂອງກົນໄກ
7.Gear ກົນໄກການສົ່ງຜ່ານລໍ້
8.Input ເຊື່ອມຕໍ່ lever
9.ສາກໄຟມໍເຕີ
10.Fourlever ກົນໄກການສົ່ງຕໍ່
11.Transmission block
12. ກົນ​ໄກ Tripping​

ຜູ້ສະຫນອງແລະຜູ້ຜະລິດຄໍາຫມັ້ນສັນຍາ: Usune, ເປັນຜູ້ຜະລິດມືອາຊີບຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງໃນ. ຈີນ, ມີໂຮງງານຜະລິດມາດຕະຖານແລະ R & D ມືອາຊີບ, ການຜະລິດ, ແລະທີມງານຫລັງການຂາຍ. ເປັນທີ່ເຊື່ອຖືໄດ້ ຜູ້ສະຫນອງ, ພວກເຮົາຍຶດຫມັ້ນໃນຫຼັກການຂອງ "ຄຸນນະພາບທໍາອິດ, ລູກຄ້າສໍາຄັນທີ່ສຸດ," ການຄວບຄຸມຢ່າງເຂັ້ມງວດໃນທຸກດ້ານຂອງ. ການຜະລິດເພື່ອຮັບປະກັນຜະລິດຕະພັນໄດ້ມາດຕະຖານແລະຄວາມຕ້ອງການຂອງຜູ້ໃຊ້; ພວກເຮົາສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບລວມທັງ ຄໍາແນະນໍາໃນການຕິດຕັ້ງ, ການມອບຫມາຍ, ບໍາລຸງຮັກສາ, ແລະການຝຶກອົບຮົມດ້ານວິຊາການ, ແລະຢ່າງຕໍ່ເນື່ອງປະດິດສ້າງແລະ ປັບປຸງຜະລິດຕະພັນຂອງພວກເຮົາເພື່ອສະຫນັບສະຫນູນການພັດທະນາຂອງອຸດສາຫະກໍາສາຍສົ່ງແລະການແຜ່ກະຈາຍພະລັງງານ.
