Zhejiang Usune Electric Co., Ltd. ເປັນໂຮງງານມືອາຊີບປະສົມປະສານ R&D, ການອອກແບບ, ການຜະລິດ, ແລະການຂາຍ. ຫຼັກຂອງມັນ ຜະລິດຕະພັນປະກອບມີ 12kV ~ 245kV indoor and outdoor ວົງຈອນສູນຍາກາດແຮງດັນສູງ, breakers SF6, ໂຫຼດ ສະວິດ, ແລະສະຫຼັບຕັດການເຊື່ອມຕໍ່ຕ່າງໆ. ມັນເປັນຜູ້ສະຫນອງມືອາຊີບທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການວິສະວະກໍາພະລັງງານທັງສອງ ພາຍໃນ ແລະ ຕ່າງປະເທດ.
Usune Gw4 Disconnect Switch ຖືກອອກແບບມາສະເພາະສໍາລັບລະບົບພະລັງງານ AC 50Hz/60Hz ສາມເຟດ. ຕົ້ນຕໍຂອງຕົນ ຫນ້າທີ່ແມ່ນເພື່ອເຊື່ອມຕໍ່ຫຼືຕັດວົງຈອນແຮງດັນສູງພາຍໃຕ້ເງື່ອນໄຂທີ່ມີພະລັງງານ, ບໍ່ມີການໂຫຼດແລະສະຫນອງການເບິ່ງເຫັນ. ການເກັບກູ້ການແຍກໄຟຟ້າສໍາລັບການບໍາລຸງຮັກສາ busbars, breakers ວົງຈອນ, transformers, ແລະແຮງດັນສູງອື່ນໆ ອຸປະກອນ.
-GB 1985-2004: ສະວິດເຊື່ອມຕໍ່ແຮງດັນສູງ AC ແລະສະວິດສາຍດິນ
-IEC 62271-102: ແຮງດັນສູງ Switchgear ແລະ Controlgear
-GB/T 11022: ຂໍ້ມູນຈໍາເພາະທົ່ວໄປສໍາລັບ Switchgear ແລະ Controlgear ແຮງດັນສູງ

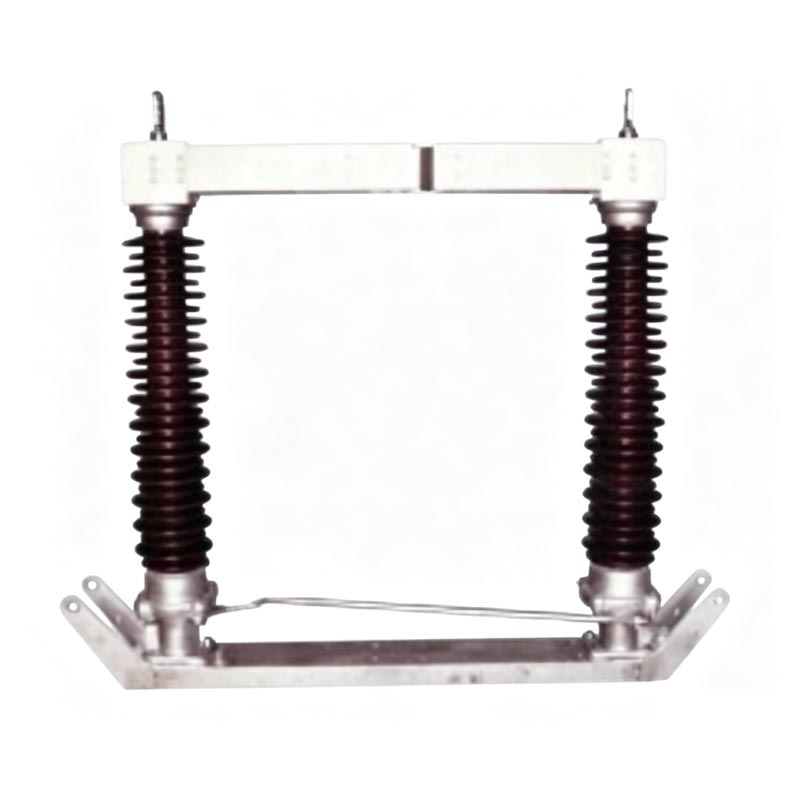

GW4 Series: double-post insulator, horizontal rotating, interrupted type
1. ໂຄງສ້າງ insulator double-post, ສອງ insulators ຕໍ່ໄລຍະ rotate ຢຽດຕາມທາງຂວາງ 90° synchronously.
2. ຕິດຕໍ່ພົວພັນຕົ້ນຕໍແມ່ນສູນກາງຫັກ, ເງິນ-plated ທອງແດງຕິດຕໍ່ພົວພັນ, ຄວາມຕ້ານທານຕ່ໍາ, ແລະ conductivity ດີ.
3. ພື້ນຖານແມ່ນເຮັດດ້ວຍເຫຼັກກ້າ galvanized ອາບນ້ໍາຮ້ອນ, ມີລູກປືນປະທັບຕາ, ທົນທານຕໍ່ການກັດກ່ອນແລະທົນທານ.
4. GW4 Disconnect Switch ສາມາດໄດ້ຮັບການຕິດຕັ້ງດ້ວຍສະຫຼັບດິນຂ້າງດຽວຫຼືສອງດ້ານ, ມີກົນຈັກ.
interlocking ເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງການດໍາເນີນງານ.
5. ກົນໄກປະຕິບັດງານສາມາດຄູ່ມື (CS14G, CS17G) ຫຼືໄຟຟ້າ (CJ6B, CJ11, XCJ-I).
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
| ລະດັບແຮງດັນ | 126kV (ລະບົບ 110kV) |
| ລະດັບຄວາມຖີ່ | 50Hz |
| ອັນດັບປັດຈຸບັນ | 630A, 1250A, 1600A, 2000A, 2500A |
| ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ (1ວິ) | 31.5kA, 40kA, 50kA |
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | 80kA, 100kA, 125kA |
| 1 ນາທີ AC ແຫ້ງທົນກັບແຮງດັນ | - To earth: 140kV- Across break: 160kV |
| ອຸນຫະພູມການດໍາເນີນງານ | -40°C ຫາ +40°C |
| ລະດັບຄວາມສູງ | ≤ 2000ມ |

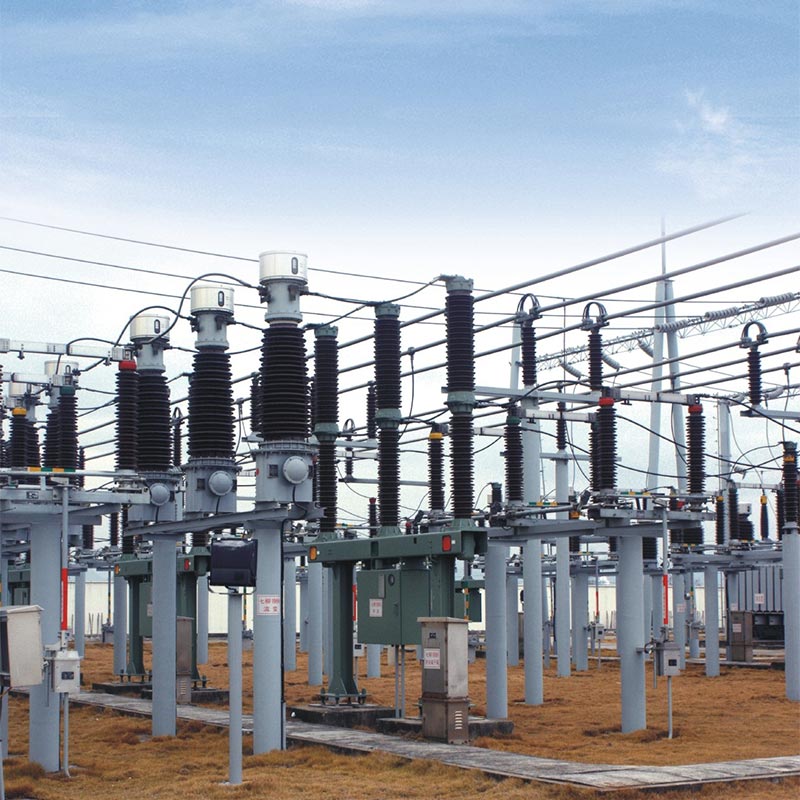

A 110kV... ໂຄງການສະຖານີໄຟຟ້າພະລັງງານລົມ
ໂຄງການນີ້ແມ່ນຕັ້ງຢູ່ໃນພາກເຫນືອທີ່ມີຄວາມແຕກຕ່າງຂອງອຸນຫະພູມຢ່າງຫຼວງຫຼາຍ, ຮຽກຮ້ອງໃຫ້ມີອຸປະກອນສູງ ຄວາມຫນ້າເຊື່ອຖືແລະການຕໍ່ຕ້ານຄວາມເຢັນ. ໂຄງການໄດ້ເລືອກຫຼາຍ Usune GW4 Disconnect Switches, ຕິດຕັ້ງດ້ວຍໄຟຟ້າ ກົນໄກແລະສະຫຼັບດິນສອງດ້ານ. ສໍາລັບເວລາຫຼາຍປີນັບຕັ້ງແຕ່ການມອບຫມາຍ, ອຸປະກອນໄດ້ດໍາເນີນການຢ່າງຫມັ້ນຄົງ, ດ້ວຍການປະຕິບັດກົນຈັກທີ່ເຊື່ອຖືໄດ້ແລະການຕໍ່ຕ້ານ corrosion ທີ່ດີເລີດ, ປະສິດທິຜົນຮັບປະກັນຄວາມປອດໄພຂອງການບໍາລຸງຮັກສາສະຖານີຍ່ອຍ ແລະປະສິດທິພາບການດໍາເນີນງານປະຈໍາວັນ, ໄດ້ຮັບການຍ້ອງຍໍສູງຈາກຜູ້ໃຊ້.
| ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີ | |||||
| ລະດັບແຮງດັນ | kV | 40.5 | 72.5 | 126 | 145 | ||
| ລະດັບ insulation | ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ (ຄ່າປະສິດທິພາບ) | ຢູ່ເທິງພື້ນດິນ | kV | 95 | 160 | 230 | 275 |
| ກະດູກຫັກ | kV | 118 | 200 | 230+70 | 275+85 | ||
| ແຮງຈູງໃຈຟ້າຜ່າທີ່ຖືກຈັດອັນດັບ ທົນທານຕໍ່ກະແສໄຟຟ້າ (ສູງສຸດ) | ຢູ່ເທິງພື້ນດິນ | kV | 185 | 350 | 550 | 650 | |
| ກະດູກຫັກ | kV | 215 | 410 | 550+110 | 650+120 | ||
| ລະດັບຄວາມຖີ່ | Hz | 50/60 | |||||
| ອັນດັບປັດຈຸບັນ | A | 630-4000 | 630-4000 | 630-4000 | 630-4000 | ||
| ການປະເມີນໄລຍະເວລາສັ້ນທົນທານຕໍ່ປະຈຸບັນ | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| ໃຫ້ຄະແນນໄລຍະເວລາວົງຈອນສັ້ນ | ມີດ/ດາບ | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| ລະດັບການໂຫຼດຢູ່ປາຍຍອດກົນຈັກ | ແນວນອນ ແລະແນວຕັ້ງ | N | 1250 | 1250 | 1250 | 1250 | |
| ລວງນອນ | N | 750 | 750 | 750 | 750 | ||
| ຜົນບັງຄັບໃຊ້ແນວຕັ້ງ | N | 1000 | 1000 | 1000 | 1000 | ||
| ໄລຍະຫ່າງຂອງ Creepage | ມມ | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| ຊີວິດກົນຈັກ | ເວລາ | 5000 | 5000 | 1000 | 5000 | ||
| ເຄື່ອງກະຕຸ້ນມໍເຕີ | ຕົວແບບ | CJ | CJ | CJ | CJ | ||
| ແຮງດັນຂອງມໍເຕີ | V | AC380, AC220, DC220, DC110 | |||||
| loop ຄວບຄຸມແຮງດັນ | V | AC380, AC220, DC220, DC110 | |||||
| ຈຸດ, ເວລາປິດ | s | 7±1 | |||||
|
ຕົວກະຕຸ້ນຂອງມະນຸດ |
ຕົວແບບ | CS14 CS17 | |||||
| ແຮງດັນໄຟຟ້າ lock | V | AC220, DC220, DC110 | |||||
• insulators: ບໍ່ມີຮອຍແຕກ, ຄວາມເສຍຫາຍ, ຫຼືຝຸ່ນ.
• ຕິດຕໍ່ພົວພັນ: ສະອາດ, ພື້ນຜິວເປັນສີເງິນ intact.
• fasteners: bolts ທັງຫມົດ tightened.
•ກົນໄກ: ການຫມຸນກ້ຽງ; lubricate ພາກສ່ວນການເຄື່ອນຍ້າຍ.
• Insulator verticality: ປັບດ້ວຍ shims (ສູງສຸດ 3mm ຕໍ່ສະຖານທີ່).
• synchronization ສາມເຟດ: ປັບ crank-arm ແລະ rods ເຊື່ອມຕໍ່.
• ຄວາມກົດດັນການຕິດຕໍ່: ຮັບປະກັນການໃສ່ແລະຄວາມກົດດັນທີ່ເຫມາະສົມ.
•ພຽງແຕ່ດໍາເນີນການພາຍໃຕ້ NO LOAD; ຢືນຢັນຕົວຕັດວົງຈອນເປີດ.
• ການດໍາເນີນງານດ້ວຍມື: ໃຊ້ມືຈັບປະຕິບັດການ; ຫຼີກລ້ຽງການບັງຄັບເກີນໄປ.
• ການດໍາເນີນງານດ້ວຍເຄື່ອງຈັກ: ໃຊ້ການຄວບຄຸມທ້ອງຖິ່ນ/ໄລຍະໄກ; ຕິດຕາມກວດກາຕໍາແຫນ່ງ.
• Interlock: ຢ່າບັງຄັບການດໍາເນີນການຖ້າຫາກວ່າ interlock.
• ການສ້ອມແປງເປັນໄລຍະ: ທຸກໆ 1-2 ປີ.
•ເຮັດຄວາມສະອາດ insulators ແລະຕິດຕໍ່ພົວພັນ; ໃຊ້ vaseline ອຸດສາຫະກໍາ.
• lubricate bearings ແລະພາກສ່ວນສາຍສົ່ງ.
• ກວດກາເບິ່ງສະລັອດທີ່ວ່າງ, ຕິດຕໍ່ພົວພັນທີ່ສວມໃສ່, ແລະຄວາມເສຍຫາຍຂອງ insulator.
• ຫຼັງຈາກວົງຈອນສັ້ນ: ກວດເບິ່ງທັນທີ.
• ບໍ່ສາມາດເຮັດວຽກ: ກວດສອບ interlock, ຕິດຂັດ, ຫຼືຄວາມຜິດພາດຂອງມໍເຕີ.
• ໄລຍະ Asynchronous: ປັບເສັ້ນເຊື່ອມຕໍ່ຂ້າມ.
•ການຕິດຕໍ່ overheating: ເຮັດຄວາມສະອາດແລະ retighten; ກວດເບິ່ງການໃສ່ແຜ່ນເງິນ.
A: ບໍ່. GW4 Disconnect Switch ແມ່ນເຫມາະສົມສໍາລັບການໂດດດ່ຽວແລະການສະຫຼັບພາຍໃຕ້ແຮງດັນໄຟຟ້າເທົ່ານັ້ນ, ບໍ່ມີການໂຫຼດ. ເງື່ອນໄຂ. ມັນບໍ່ມີຄວາມສາມາດ extinguishing arc ແລະຖືກຫ້າມຢ່າງເຂັ້ມງວດຈາກການດໍາເນີນງານພາຍໃຕ້ການໂຫຼດ. ມັນ ຕ້ອງໃຊ້ຮ່ວມກັບເຄື່ອງຕັດວົງຈອນ.
A: ການ interlock ກົນຈັກບັງຄັບໃຫ້ມີລໍາດັບການດໍາເນີນງານທີ່ປອດໄພ: ສະຫຼັບຕົ້ນຕໍເປີດ → ສະຫຼັບດິນປິດ; ສະວິດພື້ນດິນເປີດ → ສະຫຼັບຫຼັກປິດ, ການປ້ອງກັນການເຮັດວຽກທີ່ຜິດພາດແລະຮັບປະກັນຄວາມປອດໄພຂອງການບໍາລຸງຮັກສາ ບຸກຄະລາກອນ.
A: ປະເພດມາດຕະຖານແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ມີຄວາມສູງ ≤2000m ແລະອຸນຫະພູມຈາກ -40 ℃ເຖິງ +40 ℃, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງສະຖານີຍ່ອຍກາງແຈ້ງຫຼາຍທີ່ສຸດ; ສໍາລັບເຂດທີ່ສູງພິເສດຫຼືມີມົນລະພິດຫຼາຍ, insulation reinforced ແລະການແກ້ໄຂຕ້ານ corrosion ສາມາດປັບແຕ່ງໄດ້.
