Zhejiang Usune ໄຟຟ້າຈໍາກັດເປັນວິສາຫະກິດໄຟຟ້າແຮງດັນສູງມືອາຊີບອຸທິດຕົນເພື່ອການອອກແບບ, ການຄົ້ນຄວ້າ. ແລະການພັດທະນາ, ການຜະລິດໂຮງງານຜະລິດ, ແລະການຂາຍທົ່ວໂລກຂອງ 12kV ກັບ 245kV ອຸປະກອນແຮງດັນສູງພາຍໃນແລະນອກ. ຂອງມັນ ຜະລິດຕະພັນຫຼັກປະກອບມີ breakers ວົງຈອນສູນຍາກາດ, breakers ວົງຈອນ SF6, disconnect switches, ການໂຫຼດ, ແລະ GW4. ຊຸດ 110kv 126kv Disconnect Switch Isolator. ບໍລິສັດ leverages ອຸປະກອນການຜະລິດກ້າວຫນ້າ, ການທົດສອບຢ່າງເຂັ້ມງວດ ຂະບວນການ, ການຄັດເລືອກວັດສະດຸທີ່ໄດ້ມາດຕະຖານ, ຊ່າງຫັດຖະກໍາທີ່ສວຍງາມ, ແລະລະບົບການຄຸ້ມຄອງຄຸນນະພາບທີ່ສົມບູນແບບເພື່ອ ວາງພື້ນຖານອັນຫນັກແຫນ້ນສໍາລັບຄຸນນະພາບຂອງຜະລິດຕະພັນ.

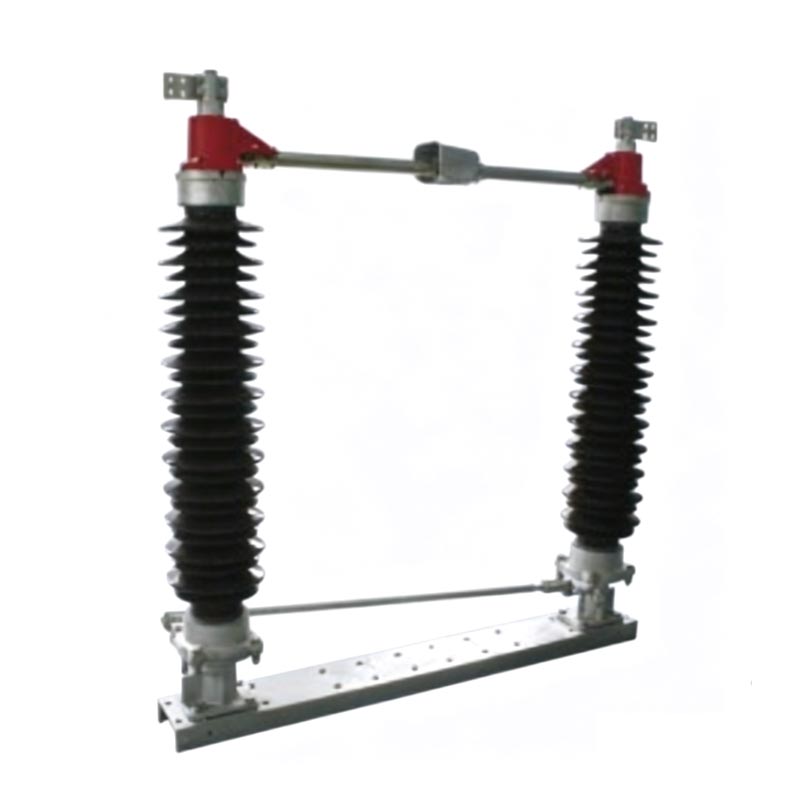

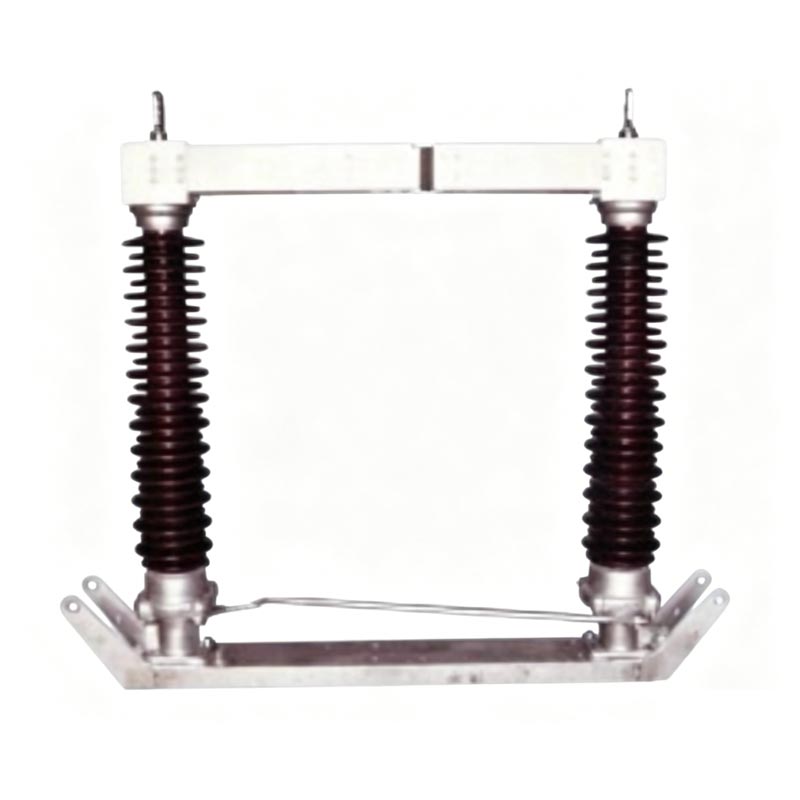

ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງຊຸດ Usune GW4 ເປັນອຸປະກອນຫຼັກໃນ 110kV ແລະ 126kV ລະບົບ. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບການສະຫຼັບວົງຈອນພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ, ສະຫນອງການເກັບກູ້ການໂດດດ່ຽວທີ່ສັງເກດເຫັນສໍາລັບ ການບໍາລຸງຮັກສາອຸປະກອນແລະການຮັບປະກັນຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານ. ປະສິດທິພາບໄຟຟ້າແລະກົນຈັກຂອງ 110kv 126kv Disconnect Switch Isolator ແມ່ນສອດຄ່ອງກັບມາດຕະຖານແຫ່ງຊາດ GB1985 "AC High-Voltage Disconnect Switches ແລະ Grounding Switches, DL486 "AC High-Voltage Disconnect Switching Ordering the Technical Conditions," ແລະ IEC International ມາດຕະຖານ.

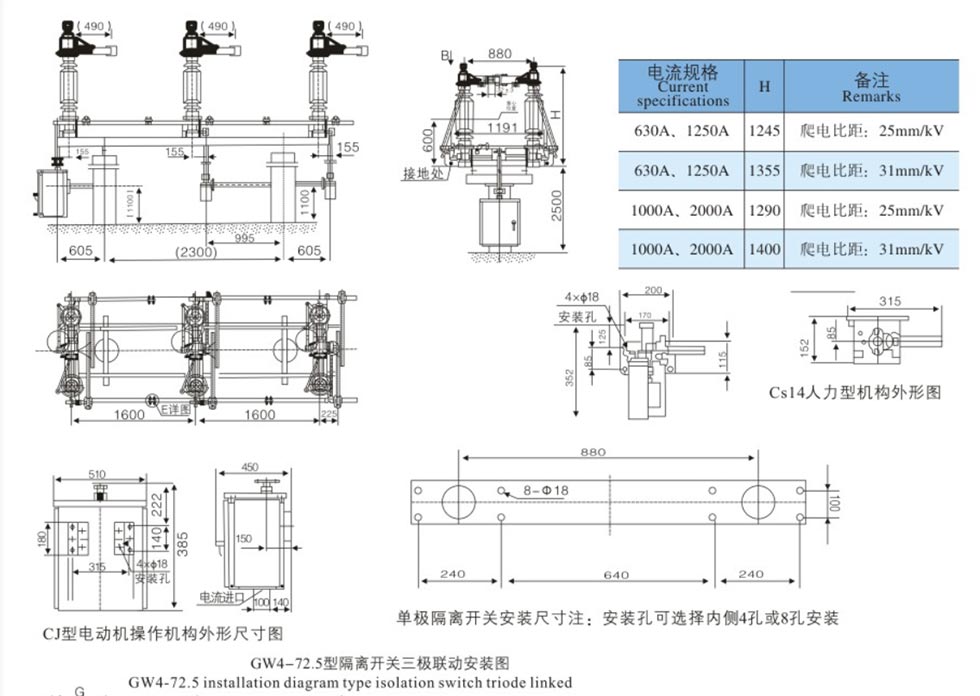

1. ປະເພດໂຄງສ້າງ: ໂຄງສ້າງເສົາດຽວສອງຊັ້ນ; ສາມ poles ແມ່ນເຊື່ອມຕໍ່ກົນຈັກໂດຍຜ່ານ shaft ສໍາລັບ
ການດໍາເນີນງານ synchronous.
2. ອົງປະກອບຫຼັກ: ປະກອບດ້ວຍພື້ນຖານທີ່ເຂັ້ມແຂງ, ເສົາຄ້ໍາ porcelain ມີ insulation ສູງ, ແລະລະບົບ conductive ຄວາມແມ່ນຍໍາ.
3. ກົນໄກການດໍາເນີນງານ: ແຕ່ລະເສົາມີສອງເສົາເຊລາມິກທີ່ຕິດຢູ່ກັບລູກປືນ. ສະຫຼັບ conductive ແມ່ນແບ່ງອອກ
ເປັນສອງເຄິ່ງ, ເຊິ່ງ rotate ຢຽດຕາມລວງນອນ 91° ຜ່ານກົນໄກການເຊື່ອມຕໍ່ຂ້າມເພື່ອບັນລຸການເປີດ synchronous ແລະ.
ປິດໃນທິດທາງດຽວກັນ.
4. ຈຸດຕິດຕໍ່: ຕັ້ງຢູ່ລະຫວ່າງສອງເສົາເຊລາມິກ, ຮັບປະກັນການຕິດຕໍ່ທີ່ຫມັ້ນຄົງແລະການຕໍ່ຕ້ານຕ່ໍາທີ່ສຸດ.
1. ສອດຄ່ອງແລະເຊື່ອຖືໄດ້: ປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດແລະ IEC ຢ່າງສົມບູນ, ສະຫນອງການປະຕິບັດທີ່ຫມັ້ນຄົງແລະຍາວນານ.
ຊີວິດການບໍລິການ.
2. insulation ທີ່ດີເລີດ: ເສົາເຊລາມິກຄຸນນະພາບສູງໃຫ້ຄວາມເຂັ້ມແຂງ insulation ສູງແລະດີເລີດຕ້ານມົນລະພິດ.
ແລະປະສິດທິພາບຕ້ານ flashover.
3. ການດໍາເນີນງານລຽບງ່າຍ: ກົນໄກການເຊື່ອມໂຍງທີ່ຊັດເຈນຮັບປະກັນການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນແລະລຽບດ້ວຍການສວມໃສ່ກົນຈັກຫນ້ອຍ.
4. ການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາສະດວກ: ໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະສົມເຫດສົມຜົນ, ການຕິດຕັ້ງຢູ່ໃນບ່ອນງ່າຍ, ແລະຫນ້ອຍທີ່ສຸດ.
ບໍາລຸງຮັກສາ.
5. ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ: ເຫມາະສົມກັບສະພາບອາກາດພາຍນອກຕ່າງໆ, ລວມທັງລະດັບສູງ, ມົນລະພິດ, ແລະ.
ເຂດຊາຍຝັ່ງ.

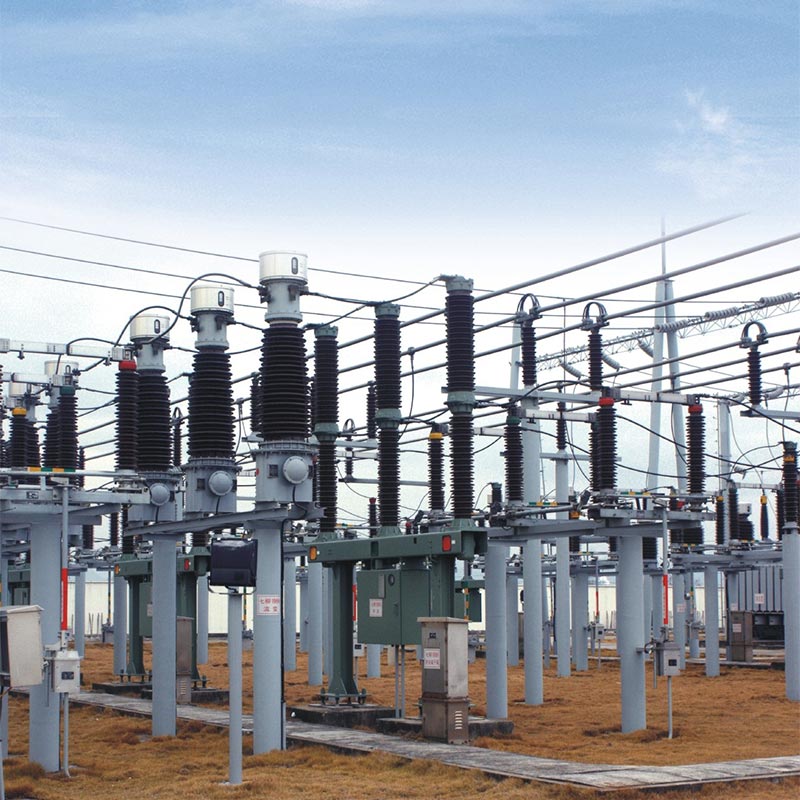

1. ຊື່ໂຄງການ: ໂຄງການຍົກລະດັບສະຖານີຍ່ອຍໃນຕົວເມືອງ 110kV ຕາເວັນອອກຈີນ
2. ສະຖານທີ່: ແຂວງ Zhejiang, ຈີນ
3. ເວລາ: 2024-2025
4. ລາຍລະອຽດ: Usune ສະຫນອງ 36 GW4-126kV disconnect switches ສໍາລັບໂຄງການຍົກລະດັບຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງທີ່ສໍາຄັນນີ້ເພື່ອປັບປຸງ.
ຄວາມຫນ້າເຊື່ອຖືຂອງການສະຫນອງພະລັງງານຂອງພື້ນທີ່ການຄ້າແລະທີ່ຢູ່ອາໄສ 20 ຕາລາງກິໂລແມັດ.
5. ການປະຕິບັດວຽກງານ: ການຕິດຕັ້ງ ແລະ ການມອບໝາຍໃຫ້ສຳເລັດພາຍໃນ 45 ວັນ. ໝັ້ນຄົງ
ການດໍາເນີນງານໄດ້ຮັບການບັນລຸໄດ້ພາຍໃຕ້ການໂຫຼດຮ້ອນສູງສຸດ (1.2 ເທົ່າໃນປະຈຸບັນ) ໃນປີ 2025, ໂດຍບໍ່ມີການ overheating ຫຼືການຕິດຕໍ່ທີ່ບໍ່ດີ.
ບັນຫາ. ສູນຂໍ້ບົກພ່ອງໄດ້ຖືກພົບເຫັນຢູ່ໃນການສນວນແລະການກວດສອບເຄື່ອງຈັກປະຈໍາປີ. ວຽກງານບໍາລຸງຮັກສາຫຼຸດລົງໂດຍ
40% ເມື່ອປຽບທຽບກັບສະວິດເກົ່າ, ການປັບປຸງຄວາມປອດໄພການບໍາລຸງຮັກສາສະຖານີຍ່ອຍຢ່າງຫຼວງຫຼາຍ.
6. ຄວາມຄິດເຫັນຂອງລູກຄ້າ: "Usune disconnect switches ໄດ້ປັບປຸງຄວາມປອດໄພແລະປະສິດທິພາບຂອງ substation ຢ່າງຫຼວງຫຼາຍ.
ການດໍາເນີນງານ. ຄຸນນະພາບແລະຄວາມຫມັ້ນຄົງຂອງພວກເຂົາແມ່ນດີເລີດ. ພວກເຮົາຈະສືບຕໍ່ເລືອກ Usune ເປັນຜູ້ສະຫນອງທີ່ຕ້ອງການຂອງພວກເຮົາ."
| ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີ | |||||
| ລະດັບແຮງດັນ | kV | 40.5 | 72.5 | 126 | 145 | ||
| ລະດັບ insulation | ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ (ຄ່າປະສິດທິພາບ) | ຢູ່ເທິງພື້ນດິນ | kV | 95 | 160 | 230 | 275 |
| ກະດູກຫັກ | kV | 118 | 200 | 230+70 | 275+85 | ||
| ແຮງຈູງໃຈຟ້າຜ່າທີ່ຖືກຈັດອັນດັບ ທົນທານຕໍ່ກະແສໄຟຟ້າ (ສູງສຸດ) | ຢູ່ເທິງພື້ນດິນ | kV | 185 | 350 | 550 | 650 | |
| ກະດູກຫັກ | kV | 215 | 410 | 550+110 | 650+120 | ||
| ລະດັບຄວາມຖີ່ | Hz | 50/60 | |||||
| ອັນດັບປັດຈຸບັນ | A | 630-4000 | 630-4000 | 630-4000 | 630-4000 | ||
| ການປະເມີນໄລຍະເວລາສັ້ນທົນທານຕໍ່ປະຈຸບັນ | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| ໃຫ້ຄະແນນໄລຍະເວລາວົງຈອນສັ້ນ | ມີດ/ດາບ | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| ລະດັບການໂຫຼດຢູ່ປາຍຍອດກົນຈັກ | ແນວນອນ ແລະແນວຕັ້ງ | N | 1250 | 1250 | 1250 | 1250 | |
| ລວງນອນ | N | 750 | 750 | 750 | 750 | ||
| ຜົນບັງຄັບໃຊ້ແນວຕັ້ງ | N | 1000 | 1000 | 1000 | 1000 | ||
| ໄລຍະຫ່າງຂອງ Creepage | ມມ | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| ຊີວິດກົນຈັກ | ເວລາ | 5000 | 5000 | 1000 | 5000 | ||
| ເຄື່ອງກະຕຸ້ນມໍເຕີ | ຕົວແບບ | CJ | CJ | CJ | CJ | ||
| ແຮງດັນຂອງມໍເຕີ | V | AC380, AC220, DC220, DC110 | |||||
| loop ຄວບຄຸມແຮງດັນ | V | AC380, AC220, DC220, DC110 | |||||
| ຈຸດ, ເວລາປິດ | s | 7±1 | |||||
| ຕົວກະຕຸ້ນຂອງມະນຸດ | ຕົວແບບ | CS14 CS17 | |||||
| ແຮງດັນໄຟຟ້າ lock | V | AC220, DC220, DC110 | |||||
A: ບໍ່. 110kv 126kv Disconnect Switch Isolatores ຖືກອອກແບບພຽງແຕ່ສໍາລັບການປ່ຽນວົງຈອນພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ. ດ້ວຍແຮງດັນ. ພວກມັນຕ້ອງໃຊ້ຮ່ວມກັບເຄື່ອງຕັດວົງຈອນ. ກ່ອນທີ່ຈະດໍາເນີນການ, ວົງຈອນຈະຕ້ອງເປັນ ຕັດການເຊື່ອມຕໍ່ໂດຍໃຊ້ຕົວຕັດວົງຈອນເພື່ອຮັບປະກັນການ de-energization ກ່ອນທີ່ຈະດໍາເນີນການສະຫຼັບຕັດການເຊື່ອມຕໍ່.
A: ມັນສາມາດປະຕິບັດງານຢ່າງຫມັ້ນຄົງໃນສະພາບແວດລ້ອມດັ່ງຕໍ່ໄປນີ້: ອຸນຫະພູມອາກາດລ້ອມຮອບ -30 ℃ເຖິງ +40 ℃; ລະດັບຄວາມສູງ ≤2000m (ສູງກວ່າ ຮູບແບບລະດັບຄວາມສູງສາມາດປັບແຕ່ງຕາມການຮ້ອງຂໍ); ລະດັບມົນລະພິດຈາກທົ່ວໄປເຖິງປານກາງເຖິງມົນລະພິດຫນັກ (ຕົວແບບທີ່ທົນທານຕໍ່ມົນລະພິດແມ່ນມີຢູ່); ຄວາມໄວລົມ ≤35m/s; ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ ≤8 ອົງສາ.
ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງ, Usune Electric's GW4 series 110kv 126kv Disconnect Switch Isolator Isolators ປະສົມປະສານການອອກແບບຂັ້ນສູງ, ວັດສະດຸທີ່ມີຄຸນນະພາບສູງ, ແລະການຜະລິດຄວາມແມ່ນຍໍາ, ເຮັດໃຫ້ພວກເຂົາເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບໂຮງງານໄຟຟ້າ, ສະຖານີຍ່ອຍ, ແລະສະຖານທີ່ອຸດສາຫະກໍາຂະຫນາດໃຫຍ່. ພວກເຂົາເຈົ້າສະຫນອງຄວາມປອດໄພ, ການປ້ອງກັນການໂດດດ່ຽວໄຟຟ້າທີ່ເຊື່ອຖືໄດ້, ແລະຍາວນານ. ອີງໃສ່ລະບົບຄຸນນະພາບທີ່ສົມບູນແບບແລະພາກສະຫນາມແກ່ ການປະຕິບັດ, Usune ມຸ່ງຫມັ້ນທີ່ຈະສະຫນັບສະຫນູນໂຄງການພື້ນຖານໂຄງລ່າງພະລັງງານທີ່ສໍາຄັນຕ່າງໆໃນທົ່ວໂລກ.
