Isolation Switch Outdoor Manual Motorized

Isolation Switch Outdoor Manual Motorized ເປັນຜະລິດຕະພັນຫຼັກຂອງ Usune, ອອກແບບສະເພາະສຳລັບ AC ກາງແຈ້ງ. ວົງຈອນທີ່ມີລະດັບຄວາມຖີ່ຂອງ 50Hz ແລະແຮງດັນທີ່ມີການຈັດອັນດັບ 35kV ~ 170kV. ມັນເປັນອຸປະກອນທີ່ສໍາຄັນສໍາລັບ ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພແລະຫມັ້ນຄົງຂອງລະບົບໄຟຟ້າແລະຍັງສາມາດເປັນຫນ່ວຍງານພື້ນຖານສໍາລັບຊຸດນີ້ ຜະລິດຕະພັນອະນຸພັນ. ຜະລິດຕະພັນແມ່ນຜະລິດຕາມຄວາມເຂັ້ມງວດຂອງ IEC 62271-102 "AC ແຮງດັນສູງ. ຕັດການເຊື່ອມຕໍ່ແລະສະວິດສາຍດິນ" ແລະ IEC 60694 "ເງື່ອນໄຂດ້ານວິຊາການທົ່ວໄປສໍາລັບ switchgear ແຮງດັນສູງ ແລະການຄວບຄຸມ," ຮັບປະກັນຄວາມຊ່ຽວຊານດ້ານວິຊາຊີບແລະຄວາມຫນ້າເຊື່ອຖືຂອງຜະລິດຕະພັນ.

ມີໂຄງສ້າງການສະຫຼັບ rotary ຕາມແນວນອນ, ສະວິດນີ້ມີລະດັບ insulation ສູງ, ມົນລະພິດທີ່ເຂັ້ມແຂງ ຄວາມຕ້ານທານ, ປະສິດທິພາບກົນຈັກທີ່ຫມັ້ນຄົງ, ແລະການຕິດຕັ້ງແລະການບໍາລຸງຮັກສາສະດວກ. ມັນສະຫນັບສະຫນູນທັງສອງຄູ່ມືແລະ ການດໍາເນີນງານໄຟຟ້າແລະສາມາດໄດ້ຮັບການ configured ກັບສະຫຼັບດິນຕາມຄວາມຕ້ອງການ. ມັນສາມາດປັບຕົວໄດ້ກັບກາງແຈ້ງທີ່ຮຸນແຮງ ສະພາບແວດລ້ອມເຊັ່ນ: ລະດັບສູງ, ອຸນຫະພູມຕໍ່າ, ແລະມົນລະພິດຢ່າງຮຸນແຮງ. ໃນຖານະເປັນຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້, Usune ຢ່າງເຂັ້ມງວດ ຍຶດໝັ້ນມາດຕະຖານສາກົນ ແລະ ຄວບຄຸມຄຸນນະພາບຜະລິດຕະພັນຢ່າງເຂັ້ມງວດ ເພື່ອໃຫ້ລູກຄ້າມີຄຸນນະພາບສູງ, ສະຫວິດຕັດການເຊື່ອມຕໍ່ທີ່ປອດໄພ ແລະທົນທານ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກຫຼັກ

ການສະຫຼັບການແຍກ Motorized Manual ກາງແຈ້ງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສາຍສົ່ງແລະກະຈາຍພະລັງງານນອກ ໃນ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ, ວິ​ສາ​ຫະ​ກິດ​ອຸດ​ສາ​ຫະ​ກໍາ​ແລະ​ບໍ່​ແຮ່, ການ​ກໍ່​ສ້າງ​ຕົວ​ເມືອງ, ແລະ​ການ​ຜະ​ລິດ​ພະ​ລັງ​ງານ​ພະ​ລັງ​ງານ​ໃຫມ່. ມັນແມ່ນ ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການແຍກພະລັງງານເລື້ອຍໆແລະການບໍາລຸງຮັກສາຄວາມປອດໄພ, ແລະໂດຍສະເພາະແມ່ນເຫມາະສົມ ສໍາ​ລັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ນອກ harsh​, ປະ​ສິດ​ທິ​ຜົນ​ຮັບ​ປະ​ກັນ​ການ​ຕໍ່​ເນື່ອງ​ແລະ​ຄວາມ​ປອດ​ໄພ​ຂອງ​ການ​ສະ​ຫນອງ​ພະ​ລັງ​ງານ​.

ຕົວກໍານົດການຫຼັກຜະລິດຕະພັນ

ຜະລິດຕະພັນດັ່ງກ່າວມີການປະຕິບັດດ້ານວິຊາການທີ່ດີເລີດແລະກວມເອົາຄວາມຫລາກຫລາຍຂອງຂໍ້ມູນສະເພາະ. ຕົວກໍານົດການຫຼັກຂອງມັນແມ່ນ ດັ່ງນີ້:
- ແຮງດັນໄຟຟ້າ: 35kV ~ 170kV
- ລະດັບກະແສໄຟຟ້າ: 630A ~ 2500A
- ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ: 20kA/s~50kA/s
- ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ: 50kA ~ 125kA
- ຄວາມຕ້ານທານຂອງວົງຈອນຕົ້ນຕໍ: ≤125μΩ (ແຕກຕ່າງກັນໄປຕາມຮູບແບບ)
- ຄວາມຖີ່ພະລັງງານຫນຶ່ງນາທີທົນແຮງດັນ: 80kV ~ 200kV
- Lightning Impulse ທົນ​ກັບ​ແຮງ​ດັນ​: 115kV ~ 860kV (ແຕກ​ຕ່າງ​ກັນ​ຂຶ້ນ​ກັບ​ຮູບ​ແບບ​ແລະ​ສະ​ຫຼັບ​ດິນ​)
- ກົນ​ໄກ​ການ​ປະ​ຕິ​ບັດ​: ຄູ່​ມື (CS11​, CS17D​, CS14G ຊຸດ​) ຫຼື​ໄຟ​ຟ້າ (ປະ​ເພດ CJ2​)

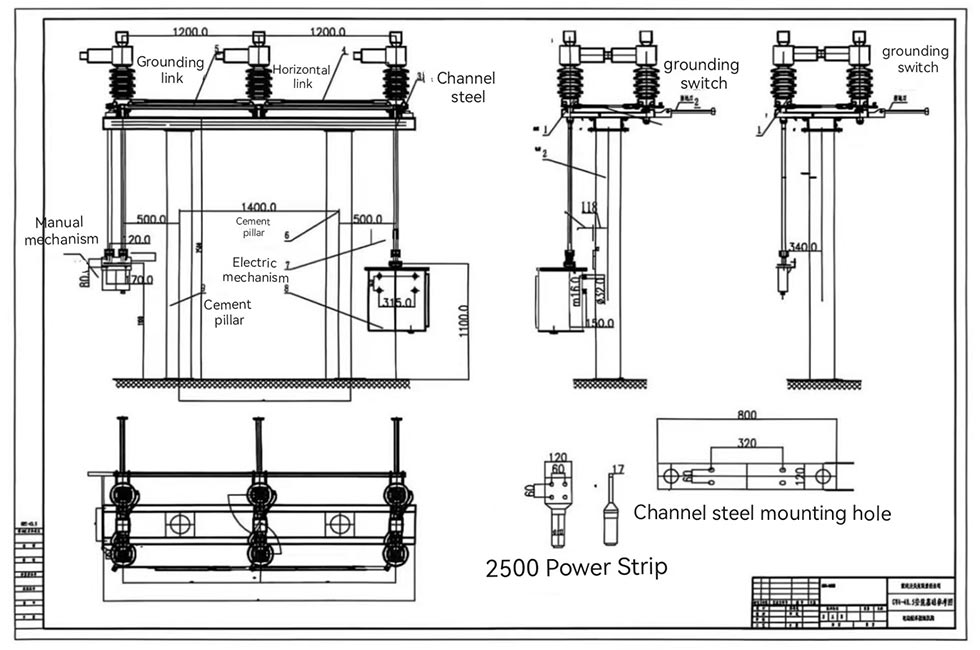

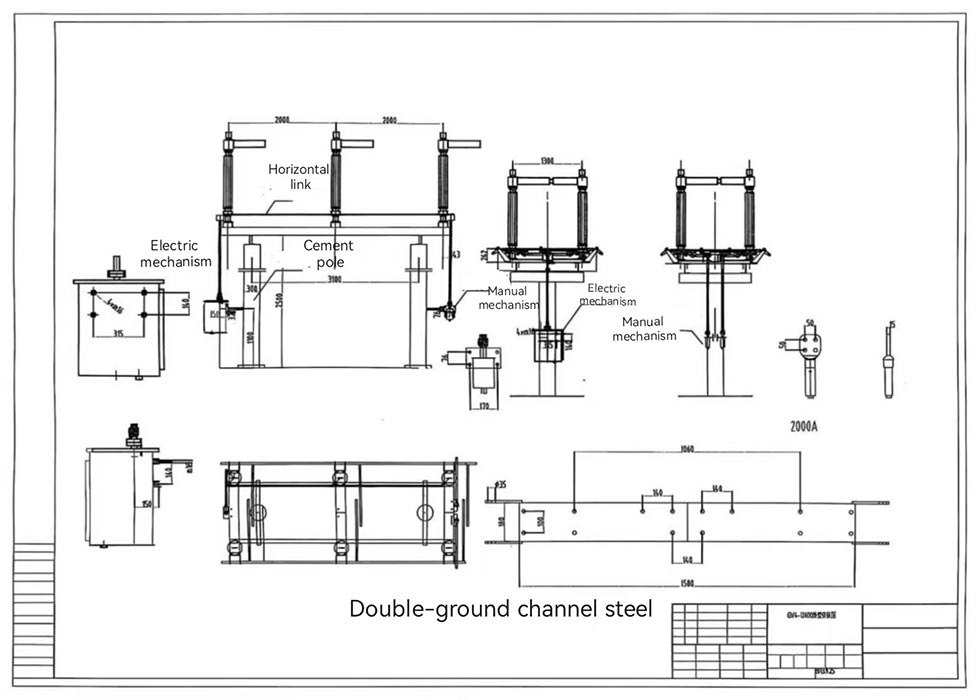

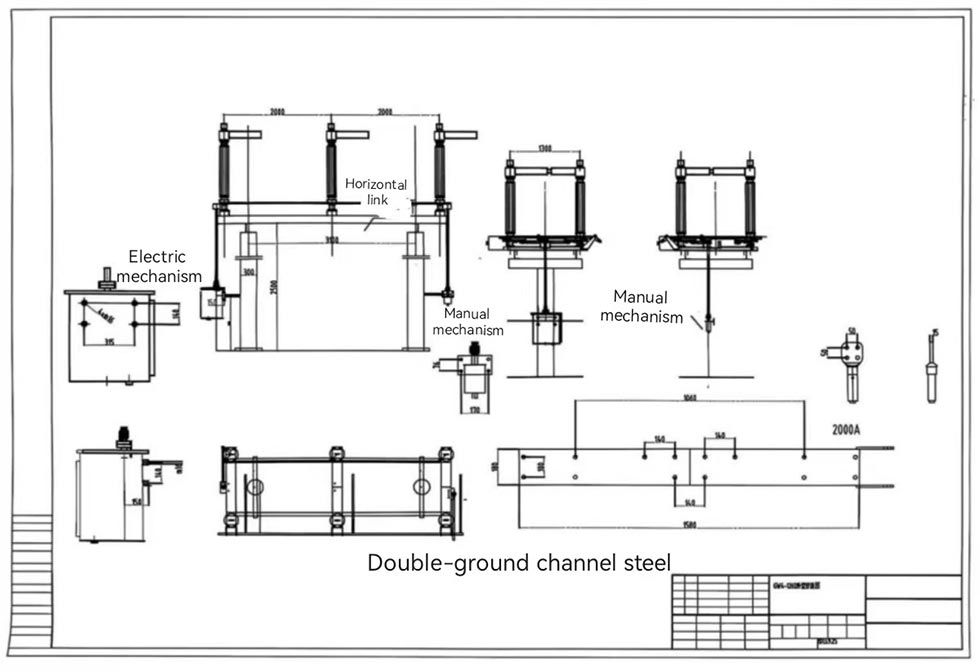

ໂຄງສ້າງຫຼັກຂອງຜະລິດຕະພັນ

Isolation Switch Outdoor Manual Motorized ນຳໃຊ້ໂຄງສ້າງການຈັບມືສອງຄັ້ງ. ແຕ່ລະໄລຍະປະກອບດ້ວຍພື້ນຖານ, post insulators, terminals ອອກ, ແລະຕິດຕໍ່ພົວພັນ. ສອງ insulators ຕອບແມ່ນ mounted ຂະຫນານກັບກັນແລະກັນກ່ຽວກັບການ ບ່ອນນັ່ງເບກຢູ່ທັງສອງສົ້ນຂອງຖານ ແລະຕັ້ງສາກກັບຖານ. ພາກສ່ວນ conductive ຕົ້ນຕໍ rotates ປະມານ 90° ກັບ insulators ຕອບ. ການຕິດຕໍ່ກາງມີລັກສະນະໂຄງສ້າງຫມຸນແບບທໍາຄວາມສະອາດຕົນເອງ, ເຊິ່ງເອົາຂີ້ຝຸ່ນແລະ ຝຸ່ນຈາກການຕິດຕໍ່ໃນລະຫວ່າງການເປີດແລະປິດ, ຮັບປະກັນການຕິດຕໍ່ທີ່ເຊື່ອຖືໄດ້. ພາກສ່ວນຫມູນວຽນຮັບຮອງເອົາການຜະນຶກເຂົ້າກັນໄດ້, ການອອກແບບທີ່ບໍ່ມີການບໍາລຸງຮັກ, ແລະອົງປະກອບລະບົບສາຍສົ່ງໃຊ້ pins ສະແຕນເລດແລະ molybdenum ພຸ່ມໄມ້ nylon ບັນຈຸ disulfide, ເຊິ່ງທົນທານຕໍ່ການກັດກ່ອນແລະບໍ່ມີ rust.

ຄຸນນະສົມບັດຜະລິດຕະພັນຫຼັກ

1. ຄວາມຫນ້າເຊື່ອຖືສູງ

ນິ້ວມືຕິດຕໍ່ໃຊ້ວັດສະດຸທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ມີຄວາມເຂັ້ມແຂງສູງ, ແລະມີຄວາມຍືດຫຍຸ່ນສູງ. ພວກເຂົາເຈົ້າອີງໃສ່ elasticity ຂອງ​ເຂົາ​ເຈົ້າ​ເອງ​ເພື່ອ clamp ຕິດ​ຕໍ່​ພົວ​ພັນ​, ຫຼີກ​ເວັ້ນ​ການ​ຄວາມ​ລົ້ມ​ເຫຼວ​ຂອງ​ການ​ຕິດ​ຕໍ່​ທີ່​ເກີດ​ຈາກ corrosion ພາກ​ຮຽນ spring ແລະ annealing ຄວາມ​ຮ້ອນ​. ໂຄງປະກອບການອົງປະກອບ conductive ນີ້ໄດ້ຮັບສິດທິບັດຮູບແບບຜົນປະໂຫຍດແຫ່ງຊາດ.

2. ການປັບຕົວຂອງສະພາບແວດລ້ອມທີ່ຮຸນແຮງ

ສາມາດປັບຕົວໄດ້ກັບລະດັບຄວາມສູງ ≤2000m, ອຸນຫະພູມອາກາດລ້ອມຮອບ -40℃ ຫາ +40℃, ຄວາມໄວລົມ ≤34m/s, ແລະຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ ≤8 ອົງສາ. ໄລຍະຫ່າງ Creepage ຕອບສະໜອງໄດ້ຂໍ້ກຳນົດຂອງ Class III ຫຼື IV ຂອງ GB/T5582. ຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ກັບມົນລະພິດແລະ icing (ຄວາມຫນາຂອງກ້ອນ≤10mm).

3. ໂໝດການໃຊ້ງານຄູ່

ຮອງຮັບທັງການໃຊ້ງານດ້ວຍມື ແລະໄຟຟ້າ, ສາມາດເລືອກໄດ້ຕາມຄວາມຕ້ອງການ. ກົນໄກຄູ່ມືແມ່ນງ່າຍທີ່ຈະປະຕິບັດງານ, ໃນຂະນະທີ່ ກົນ​ໄກ​ໄຟ​ຟ້າ (CJ2 ປະ​ເພດ​) ຖືກ​ຂັບ​ເຄື່ອນ​ໂດຍ​ມໍ​ເຕີ AC ຜ່ານ​ເກຍ​ຫຼຸດ​ຜ່ອນ​, ສະ​ເຫນີ​ໃຫ້​ປະ​ສິດ​ທິ​ພາບ​ສູງ​ແລະ ປະສິດທິພາບການປະຢັດແຮງງານ.

4. ຄວາມປອດໄພ Interlock

ເມື່ອມີສະວິດສາຍດິນ, ວົງຈອນ conductive ຕົ້ນຕໍແລະສະຫຼັບດິນແມ່ນມີຄວາມຫນ້າເຊື່ອຖື interlocked, ໃຫ້ແນ່ໃຈວ່າສະຫຼັບດິນບໍ່ສາມາດປິດໄດ້ໃນເວລາທີ່ວົງຈອນຕົ້ນຕໍປິດ, ແລະໃນທາງກັບກັນ, ການ​ປ້ອງ​ກັນ​ການ​ດໍາ​ເນີນ​ງານ​ອຸ​ປະ​ຕິ​ເຫດ​.

5. ສະດວກໃນການຕິດຕັ້ງ ແລະບໍາລຸງຮັກສາ

ທໍ່ເຊື່ອມຕໍ່ໄລຍະຫາເຟດແລະແນວຕັ້ງຮັບຮອງເອົາໂຄງສ້າງການຍຶດ, ກໍາຈັດຄວາມຕ້ອງການ pins ແລະ. ການເຊື່ອມໂລຫະ, ເຮັດໃຫ້ປະສິດທິພາບການຕິດຕັ້ງສູງ. ການໝຸນຂອງຊິ້ນສ່ວນແມ່ນບໍ່ມີການບຳລຸງຮັກສາ, ເຮັດໃຫ້ວຽກເຮັດປະຈຳໄດ້ງ່າຍຂຶ້ນ ການກວດກາແລະບໍາລຸງຮັກສາ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານໄລຍະຍາວ.

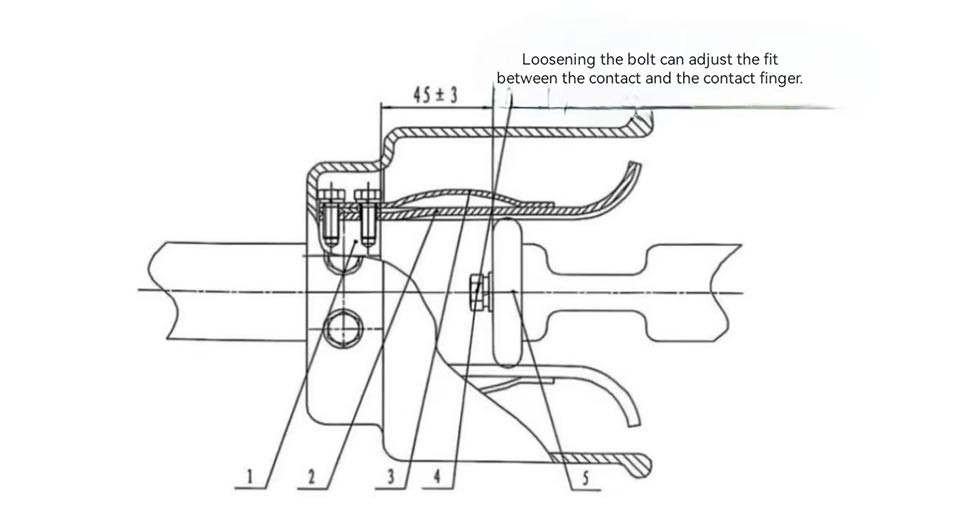

1. ຖານສໍາຜັດນິ້ວມື
2. ນິ້ວມືສໍາຜັດ
3. ແຜ່ນລັອກແມ່ເຫຼັກ
4. ປ່ຽງ
5. ຕິດຕໍ່
ຮູບທີ 2 ແຜນວາດຂອງຈຸດຕິດຕໍ່ໄຟຟ້າທີ່ເດັ່ນຊັດ

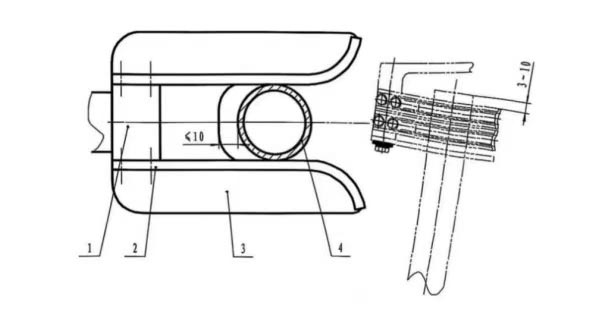

1. ມີດດິນ static ຫົວຕິດຕໍ່
2. ນິ້ວມືຕິດຕໍ່
3. ຈານຕໍາແໜ່ງ
4. ທໍ່ມີດດິນ
ຮູບທີ 3 ແຜນວາດແຜນຜັງຕຳແໜ່ງຂອງທໍ່ຖົມດິນ ແລະ ແຜ່ນວາງຕຳແໜ່ງ

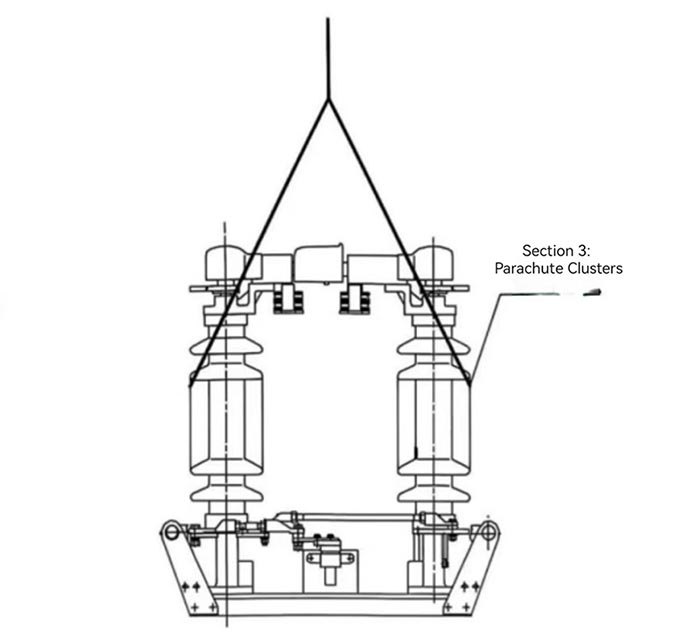

ຮູບທີ 4 ແຜນວາດການຍົກ

ໂຄງການອ້າງອີງ

ໂຄງການເປີດຕົວບັ້ງໄຟ Cas-space

ບົດລາຍງານການທົດສອບ

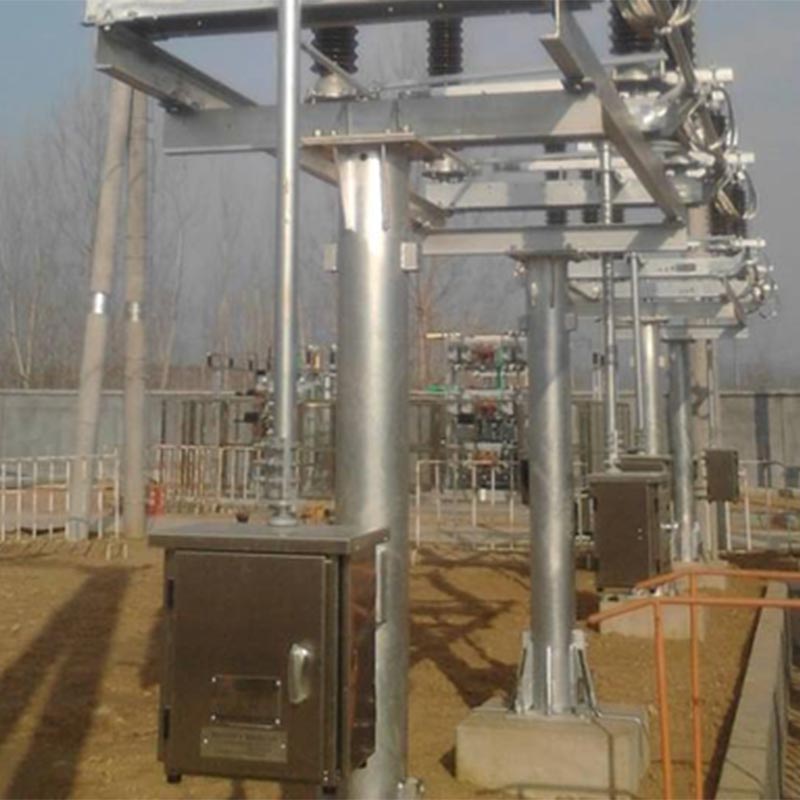

ກໍລະນີຄໍາຮ້ອງສະຫມັກໃນໂລກທີ່ແທ້ຈິງ

ກໍ​ລະ​ນີ​ສຶກ​ສາ​: ໂຄງ​ການ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ຄວາມ​ສູງ​ສູງ​ໃນ​ພາກ​ຕາ​ເວັນ​ຕົກ​ຂອງ​ຈີນ​

ບໍລິສັດຕາຂ່າຍໄຟຟ້າໃນພາກຕາເວັນຕົກຂອງຈີນກໍາລັງດໍາເນີນໂຄງການຍົກລະດັບສາຍສົ່ງ 110kV. ຕັ້ງ​ຢູ່​ທີ່​ ລະດັບຄວາມສູງຂອງ 1800m, ໂຄງການປະສົບອຸນຫະພູມປະຈໍາປີສະເລ່ຍຂອງ -15 ℃ to 25 ℃, ລົມແຮງເລື້ອຍໆ, ແລະ. ຫິມະຕົກໜັກໃນລະດູໜາວ. ໂຄງ​ການ​ໄດ້​ເລືອກ​ເອົາ Usune GW4(A)-126(D)(W)/1250 ສະ​ຫຼັບ​ຕັດ​ການ​ເຊື່ອມ​ຕໍ່ (ອຸ​ປະ​ກອນ​ກັບ CJ2 ກົນ​ໄກ​ການ​ປະ​ຕິ​ບັດ​ການ​ໄຟ​ຟ້າ​ແລະ​ສະ​ຫຼັບ​ດິນ​)​. ໃນໄລຍະສາມປີທີ່ຜ່ານມາ, ຜະລິດຕະພັນໄດ້ສະແດງໃຫ້ເຫັນ ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ດີເລີດ, ບໍ່ມີຄວາມເສຍຫາຍຂອງ insulator ຫຼືການຕິດຕໍ່ overheating. ການເປີດແລະປິດ ການ​ດໍາ​ເນີນ​ງານ​ແມ່ນ​ກ້ຽງ​, ແລະ​ມັນ​ຍັງ​ສາ​ມາດ​ເຮັດ​ວຽກ​ໄດ້​ປົກ​ກະ​ຕິ​ເຖິງ​ແມ່ນ​ວ່າ​ມີ 8mm ຂອງ​ກ້ອນ​ສະ​ສົມ​ໃນ​ລະ​ດູ​ຫນາວ​, ການ​ຮັບ​ປະ​ກັນ​. ການດໍາເນີນງານຂອງຕາຂ່າຍໄຟຟ້າທີ່ຫມັ້ນຄົງ. ໃນຖານະເປັນຜູ້ຜະລິດ, Usune ໄດ້ໃຫ້ຄໍາແນະນໍາໃນການຕິດຕັ້ງແລະເປັນປົກກະຕິ ການບໍລິການບໍາລຸງຮັກສາສໍາລັບໂຄງການ, ໄດ້ຮັບການຍ້ອງຍໍສູງຈາກລູກຄ້າ.

FAQ

Q1: ຂ້ອຍຄວນເຮັດແນວໃດຖ້າແຮງບິດປະຕິບັດການຄູ່ມືຂອງສະຫຼັບຕັດການເຊື່ອມຕໍ່ກາງແຈ້ງ Usune ເພີ່ມຂຶ້ນໃນລະຫວ່າງການນໍາໃຊ້?

A1: ເຫດຜົນຕົ້ນຕໍສໍາລັບການເພີ່ມຂຶ້ນຂອງແຮງບິດປະຕິບັດງານຄູ່ມືແມ່ນວ່ານ້ໍາມັນຫລໍ່ລື່ນຢູ່ໃນພາກສ່ວນຫມຸນຂອງ. ລະບົບສາຍສົ່ງໄດ້ແຫ້ງ, ກາຍເປັນເປື້ອນ, ຫຼື pins shaft ແມ່ນ rusted, ເຮັດໃຫ້ການສົ່ງຕໍ່ເພີ່ມຂຶ້ນ. ການຕໍ່ຕ້ານ. ການແກ້ໄຂ: ທໍາອິດ, ຢຸດການດໍາເນີນງານ. ຫຼັງ​ຈາກ​ການ​ຢືນ​ຢັນ​ການ​ສະ​ຫຼັບ isolating ແມ່ນ​ຢູ່​ໃນ​ຕໍາ​ແຫນ່ງ​ເປີດ​ແລະ​ ສາຍໄຟຟ້າແຮງສູງຖືກລົງພື້ນດິນ, ຖອດຊິ້ນສ່ວນທີ່ໝູນວຽນອອກ, ອະນາໄມສິ່ງເສດເຫຼືອທີ່ສະສົມ ແລະ ຂີ້ໝ້ຽງອອກ, ແລະ ນຳມາໃຊ້. ຈໍາ​ນວນ​ທີ່​ເຫມາະ​ສົມ​ຂອງ lubricant​. ຖ້າບັນຫາຍັງຄົງຢູ່, ໃຫ້ຕິດຕໍ່ທີມງານບໍລິການຫຼັງການຂາຍຂອງ Usune ການສ້ອມແປງເປັນມືອາຊີບ. ໂຮງງານ Usune ມີບຸກຄະລາກອນການສ້ອມແປງມືອາຊີບແລະອາໄຫຼ່ເພື່ອສະຫນອງການຊ່ວຍເຫຼືອທັນເວລາ.

Q2: Usune Isolation Switch Outdoor Manual Motorized ສາມາດຖືກນໍາໃຊ້ໃນພື້ນທີ່ທີ່ມີການກັດກ່ອນຂອງສານເຄມີຮ້າຍແຮງບໍ? ຖ້າເປັນດັ່ງນັ້ນ, ຄວນລະມັດລະວັງອັນໃດແດ່?

A2: ມັນສາມາດຖືກນໍາໃຊ້ໃນພື້ນທີ່ທີ່ມີການກັດກ່ອນຂອງສານເຄມີທີ່ບໍ່ຮຸນແຮງເຖິງປານກາງ. ຂໍ້ຄວນລະວັງທີ່ສໍາຄັນ: 1. ແຈ້ງໃຫ້ຜູ້ສະຫນອງຂອງ ລະດັບ corrosion ຂອງສະພາບແວດລ້ອມໃນເວລາທີ່ສັ່ງ. Usune ຈະປັບແຕ່ງການປິ່ນປົວຕ້ານການກັດກ່ອນ (ເຊັ່ນ: ອາບນໍ້າຮ້ອນ galvanizing ຂອງອົງປະກອບເຫຼັກເສີມແລະການຄັດເລືອກຂອງ insulators ຕ້ານ corrosion ພິເສດ); 2. ເຮັດຄວາມສະອາດຢ່າງເປັນປົກກະຕິ ດ້ານຂອງ insulators ແລະພາກສ່ວນ conductive ເພື່ອເອົາສານ corrosive; 3. ຫຍໍ້ການກວດກາຕາມປົກກະຕິ ວົງຈອນ, ສຸມໃສ່ການກວດສອບດ້ານການຕິດຕໍ່ແລະສະພາບ insulator, ແລະທົດແທນພາກສ່ວນເສຍຫາຍທັນທີ. ສໍາລັບ ພື້ນທີ່ທີ່ມີການກັດກ່ອນສານເຄມີຮ້າຍແຮງ, ໃຫ້ປຶກສາກັບພະແນກວິຊາການ Usune ສໍາລັບການແກ້ໄຂທີ່ກໍາຫນົດເອງ.

ການສະຫນອງຜະລິດຕະພັນແລະການບໍລິການຫລັງການຂາຍ

ທຸກໆ Usune Isolation Switch Outdoor Manual Motorized ມາພ້ອມກັບອຸປະກອນການຕິດຕັ້ງທີ່ສົມບູນແລະ ກົນໄກການດໍາເນີນງານທີ່ລູກຄ້າສັ່ງ, ພ້ອມກັບໃບຢັ້ງຢືນຜະລິດຕະພັນ, ຄູ່ມືການຕິດຕັ້ງແລະການດໍາເນີນງານ, ແລະບັນຊີລາຍຊື່ອຸປະກອນເສີມ. ໃນຖານະເປັນຜູ້ສະຫນອງຮາກຖານໃນປະເທດຈີນ, Usune ມີລະບົບການຜະລິດແລະຫລັງການຂາຍທີ່ສົມບູນແບບ: ໂຮງງານມີຂະບວນການກວດກາຄຸນນະພາບຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນວ່າທຸກໆຜະລິດຕະພັນມີຄຸນສົມບັດກ່ອນທີ່ຈະອອກ ໂຮງງານ; ທີມງານບໍລິການຫລັງການຂາຍໃຫ້ຄໍາແນະນໍາໃນການຕິດຕັ້ງ, debugging, ບໍາລຸງຮັກສາ, ແລະອື່ນໆ ການ​ບໍ​ລິ​ການ​, ການ​ຕອບ​ສະ​ຫນອງ​ກັບ​ຄວາມ​ຕ້ອງ​ການ​ຂອງ​ລູກ​ຄ້າ 24 ຊົ່ວ​ໂມງ​ຕໍ່​ມື້​, ແລະ​ມຸ່ງ​ຫມັ້ນ​ທີ່​ຈະ​ສະ​ຫນອງ​ຜະ​ລິດ​ຕະ​ພັນ​ຄຸນ​ນະ​ພາບ​ສູງ​ແລະ​ ການ​ບໍ​ລິ​ການ​ທີ່​ເອົາ​ໃຈ​ໃສ່​ກັບ​ລູກ​ຄ້າ​ຢູ່​ພາຍ​ໃນ​ແລະ​ຕ່າງ​ປະ​ເທດ​, ສ້າງ​ການ​ພົວ​ພັນ​ຮ່ວມ​ມື​ໃນ​ໄລ​ຍະ​ຍາວ​ແລະ​ຄວາມ​ຫມັ້ນ​ຄົງ​.
