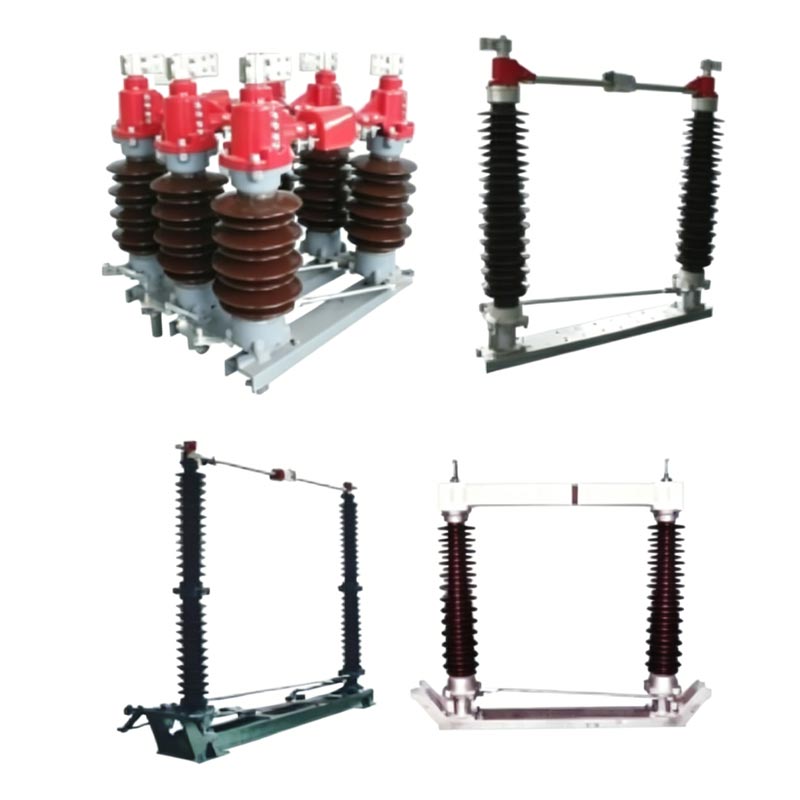

110kv 1250a 2000a Disconnector Switch

110kV 1250A 2000A Disconnector Switch ເປັນສາມເຟດ AC 50Hz ເຄື່ອງໃຊ້ໄຟຟ້າແຮງດັນສູງກາງແຈ້ງທີ່ມີ ລະດັບແຮງດັນໄຟຟ້າ 126kV (ລະດັບ 110kV) ແລະກະແສໄຟຟ້າຈັດອັນດັບ 1250A/2000A. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບການເປີດແລະປິດ ການດໍາເນີນງານພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ, ແຍກອຸປະກອນບໍາລຸງຮັກສາທີ່ຫມັ້ນຄົງຈາກສາຍທີ່ມີຊີວິດແລະສ້າງເປັນຢ່າງຊັດເຈນ ການພັກຜ່ອນທີ່ເຫັນໄດ້.

Usune, ເປັນໂຮງງານມືອາຊີບທີ່ມີຄວາມຊ່ຽວຊານໃນ R&D ແລະການຜະລິດ switchgear ແຮງດັນສູງ, ສະເຫນີ. ຜະລິດຕະພັນສໍາລັບສະຖານີສົ່ງໄຟຟ້າຕົ້ນຕໍ 110kV, ຕອບສະຫນອງຄວາມຕ້ອງການສໍາລັບການດໍາເນີນງານທີ່ປອດໄພຂອງຕາຂ່າຍໄຟຟ້າ.

ລັກສະນະໂຄງສ້າງ

1. ໂຄງສ້າງການຫມຸນແນວນອນສອງຖັນ

ແຕ່ລະໄລຍະມີສອງຖັນ insulated ທີ່ rotate synchronously 90° ຕາມແນວນອນເພື່ອບັນລຸການເປີດແລະປິດ; ໄດ້ ພື້ນຖານແມ່ນເຮັດດ້ວຍເຫຼັກກ້າ galvanized ແຊ່ຮ້ອນທີ່ມີລູກປືນປິດ, ເຮັດໃຫ້ມັນທົນທານຕໍ່ການກັດກ່ອນແລະທົນທານ.

2. ລະບົບການຕິດຕໍ່ການນໍາພາສູງ

110kV 1250A 2000A Disconnector Switch ຂອງຕິດຕໍ່ພົວພັນຕົ້ນຕໍປະເພດແຍກແມ່ນເຮັດດ້ວຍທອງແດງເງິນ, ສົ່ງຜົນໃຫ້. ຄວາມຕ້ານທານການຕິດຕໍ່ຕ່ໍາ, ຄວາມສາມາດໃນການບັນທຸກໃນປະຈຸບັນສູງ, ແລະການ overheating ຫນ້ອຍທີ່ສຸດໃນໄລຍະການດໍາເນີນງານໃນໄລຍະຍາວ.

3. ສະວິດພື້ນດິນທາງເລືອກແລະ Interlock

ແບບຈໍາລອງທີ່ມີສະຫຼັບດິນແມ່ນອຸປະກອນທີ່ມີ interlocks ກົນຈັກທີ່ເຊື່ອຖືໄດ້, ຢ່າງເຂັ້ມງວດປະຕິບັດຕາມລໍາດັບຂອງ "ສະວິດຫຼັກເປີດ → ສະວິດພື້ນດິນປິດ; ສະຫຼັບດິນເປີດ → ສະຫຼັບຫຼັກປິດ", ປ້ອງກັນປະສິດທິຜົນ ການ​ປະ​ຕິ​ບັດ​ທີ່​ຜິດ​ພາດ​.

4. ກົນໄກປະຕິບັດງານທີ່ມີຄວາມຍືດຫຍຸ່ນ

ສາມາດຕັ້ງຄ່າດ້ວຍກົນໄກຄູ່ມື CS14G ຫຼື CS17G, ຫຼືກົນໄກໄຟຟ້າ CJ6B ຫຼື CJ11, ສະຫນັບສະຫນູນທ້ອງຖິ່ນແລະ ການຄວບຄຸມໄລຍະໄກ.

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ຂໍ້ໄດ້ປຽບຂອງຄໍາຮ້ອງສະຫມັກ

1. ຄວາມຫນ້າເຊື່ອຖືສູງ

- ຜະລິດໂດຍນໍາໃຊ້ອຸປະກອນການຜະລິດແບບພິເສດແລະວິທີການທົດສອບຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນຄວາມສອດຄ່ອງຂອງຜະລິດຕະພັນແລະ ສະຖຽນລະພາບ.
- ວັດສະດຸຄຸນນະພາບສູງມາດຕະຖານ ແລະ ຊ່າງຫັດຖະກຳທີ່ງົດງາມ ວາງພື້ນຖານອັນໜັກແໜ້ນໃຫ້ແກ່ຄຸນນະພາບຂອງຜະລິດຕະພັນ.
- ລະບົບການຄຸ້ມຄອງຄຸນນະພາບທີ່ສົມບູນແບບກວມເອົາຂະບວນການຜະລິດທັງຫມົດຕັ້ງແຕ່ສາງວັດຖຸດິບເຖິງ ການຈັດສົ່ງຜະລິດຕະພັນສໍາເລັດຮູບ.

2. ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ກວ້າງຂວາງ

- ຮູບແບບມາດຕະຖານສາມາດປະຕິບັດໄດ້ຢ່າງຫມັ້ນຄົງໃນລະດັບອຸນຫະພູມຂອງ -40 ℃ to +40 ℃, ເຫມາະສົມສໍາລັບພາກພື້ນສ່ວນໃຫຍ່.
- ປະເພດທົນທານຕໍ່ມົນລະພິດ (GW4-126W) ມີ insulation ປັບປຸງ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບພື້ນທີ່ທີ່ມີມົນລະພິດຫຼາຍ. ເຊັ່ນ: ເຂດແຄມຝັ່ງທະເລ, ເຂດອຸດສາຫະກໍາ, ຫຼືເຂດທີ່ມີຂີ້ຝຸ່ນສູງ, ສີດເກືອ, ຫຼືສານເຄມີກັດກ່ອນ.
- ສາມາດທົນຕໍ່ສະພາບດິນຟ້າອາກາດທີ່ຮຸນແຮງເຊັ່ນ: ລົມແຮງ, ຝົນຕົກໜັກ, ແລະລົມພັດແຮງ.

3. ການດໍາເນີນງານທີ່ປອດໄພແລະສະດວກ

- ກົນໄກ interlocking ກົນຈັກທີ່ຊັດເຈນປະສິດທິພາບປ້ອງກັນການຜິດພາດ, ຮັບປະກັນຄວາມປອດໄພຂອງບຸກຄະລາກອນແລະ ອຸປະກອນ.
- 110kV 1250A 2000A Disconnector Switch ມີໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງຫນ້ອຍ, ເຮັດໃຫ້ມັນ. ງ່າຍທີ່ຈະຕິດຕັ້ງ, ປັບ, ແລະຮັກສາ.
- ຈຸດຢຸດທີ່ເບິ່ງເຫັນໄດ້ສະຫນອງການຮັບປະກັນຄວາມປອດໄພ intuitive ສໍາລັບການດໍາເນີນງານການບໍາລຸງຮັກສາ.

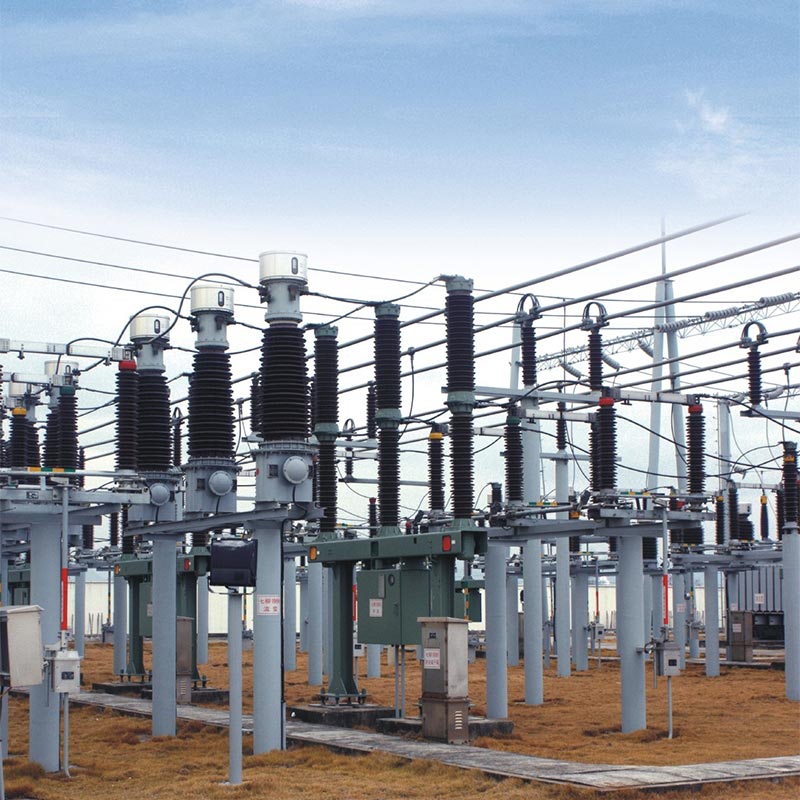

ກໍລະນີຄໍາຮ້ອງສະຫມັກພາກປະຕິບັດ

1. ກໍລະນີສຶກສາ: ສະຖານີໄຟຟ້າພະລັງງານລົມ 110kV ໃນເຂດຊາຍຝັ່ງຕາເວັນອອກສຽງໃຕ້

2. ຄວາມເປັນມາຂອງໂຄງການ: ຟາມລົມແຮງ 110kV ຕັ້ງຢູ່ເຂດຊາຍຝັ່ງຕາເວັນອອກສຽງໃຕ້ຂອງປະເທດຈີນ ເຊິ່ງເປັນເຂດທີ່ມີເກືອສູງ. ຄວາມເຂັ້ມຂຸ້ນຂອງສີດ, ຄວາມຊຸ່ມຊື່ນສູງ, ແລະມົນລະພິດຮ້າຍແຮງ.

3. ຜະລິດຕະພັນທີ່ນຳໃຊ້: Usune GW4-126W 2000A Anti-Pollution Disconnect Switch (12 ຊຸດ)

4. ຜົນການຈັດຕັ້ງປະຕິບັດ:
- ປະຕິບັດໄດ້ 5 ປີຢ່າງສຳເລັດຜົນ, ບໍ່ມີຂໍ້ບົກພ່ອງໃດໆ, ປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການສີດເກືອແຄມທະເລທີ່ຮຸນແຮງ.
- insulator composite ຕ້ານມົນລະພິດຮັກສາປະສິດທິພາບ insulation ທີ່ດີເລີດ, ບໍ່ມີການໄຫຼ creepage ຫຼື. ມົນລະພິດ flashover.
- ການຕິດຕໍ່ທີ່ເຮັດດ້ວຍເງິນຍັງຄົງສົດໃສ, ມີຄວາມທົນທານຕໍ່ການຕິດຕໍ່ທີ່ຫມັ້ນຄົງ, ແລະບໍ່ມີການ overheating ເກີດຂຶ້ນພາຍໃຕ້ ໄລຍະຍາວ 1800A ປະຈຸບັນປະຕິບັດງານ.

5. ຄວາມຄິດເຫັນຂອງຜູ້ຈັດການໂຄງການ: "ການປິດການເຊື່ອມຕໍ່ Usune ສະແດງໃຫ້ເຫັນປະສິດທິພາບການຕ້ານມົນລະພິດທີ່ດີເລີດ, ຢ່າງເຕັມສ່ວນ. ຕອບ​ສະ​ຫນອງ​ຄວາມ​ຕ້ອງ​ການ​ດ້ານ​ສິ່ງ​ແວດ​ລ້ອມ​ທີ່​ເຂັ້ມ​ງວດ​ຂອງ​ນິ​ຄົມ​ລົມ​ຊາຍ​ຝັ່ງ​ທະ​ເລ.”

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

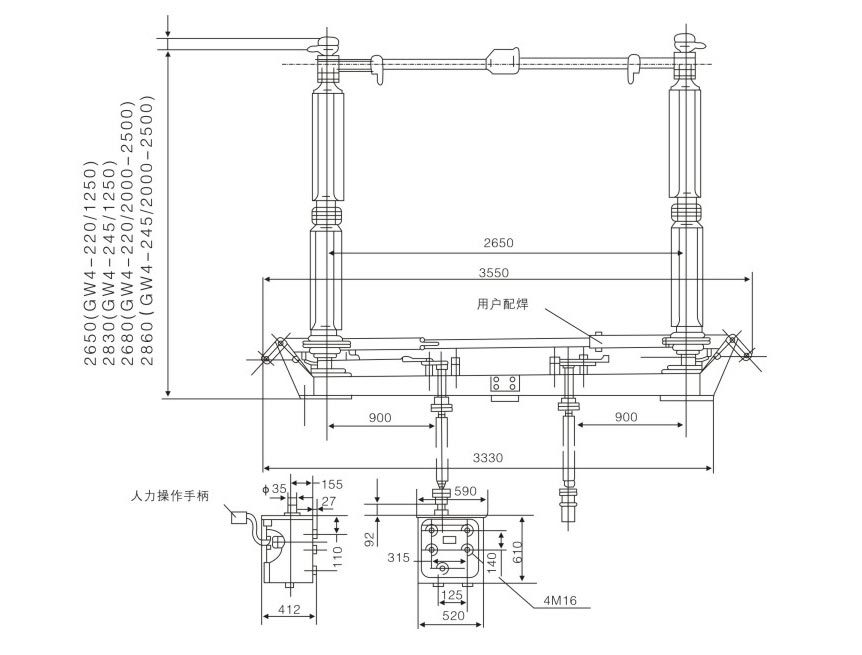

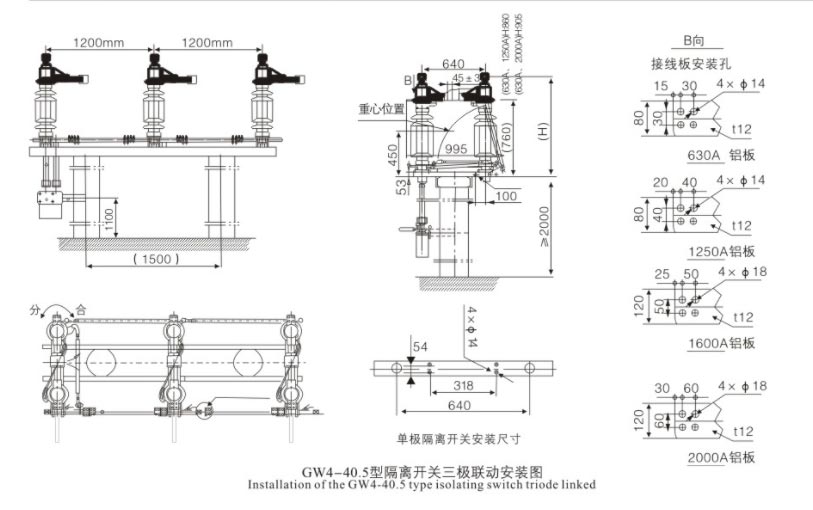

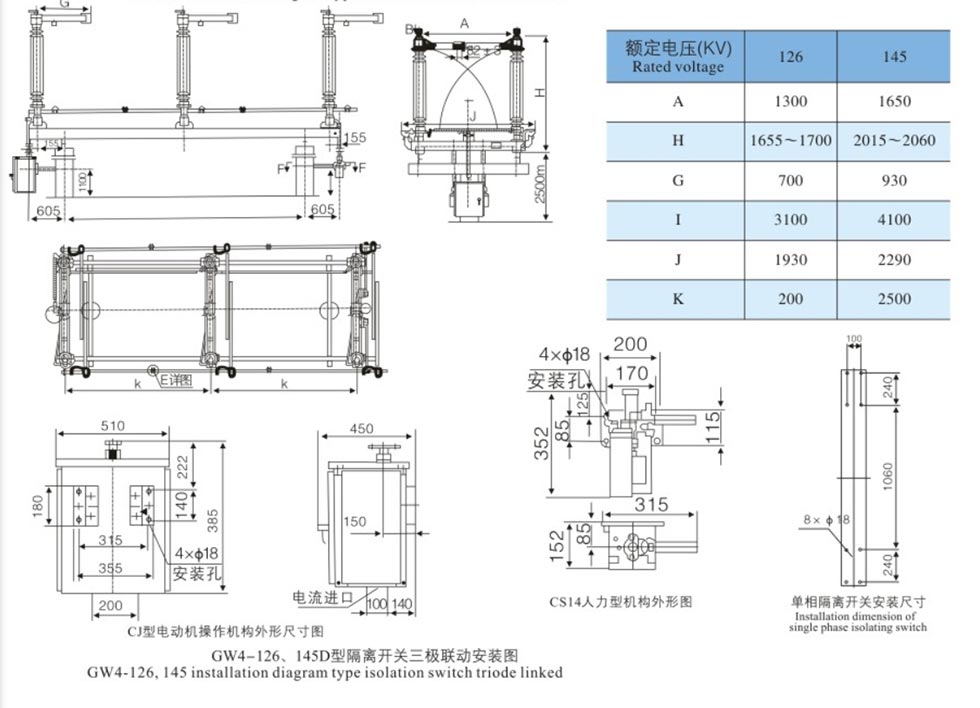

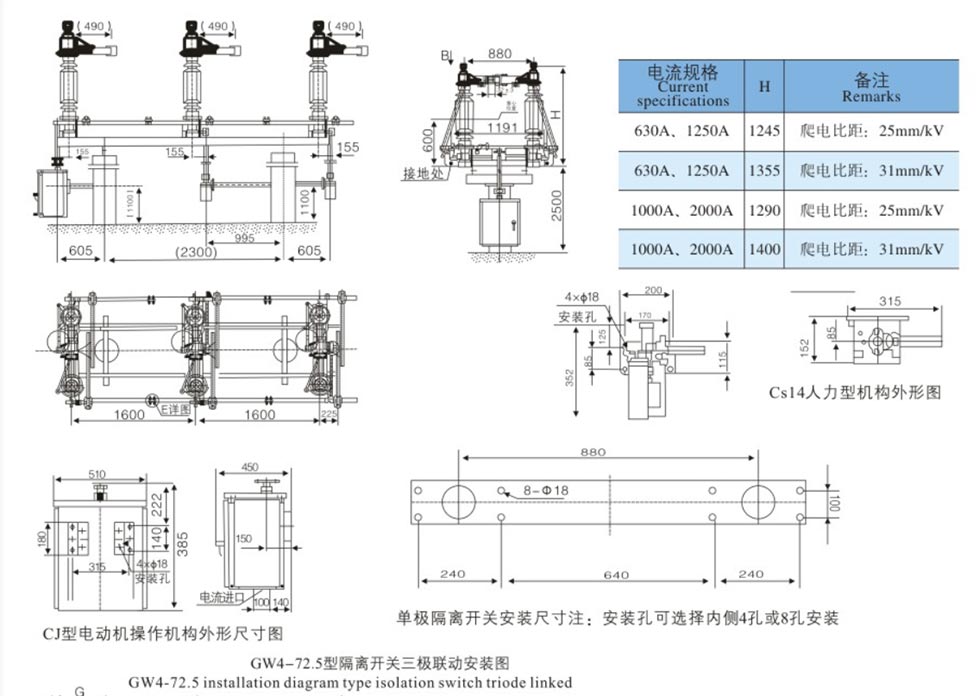

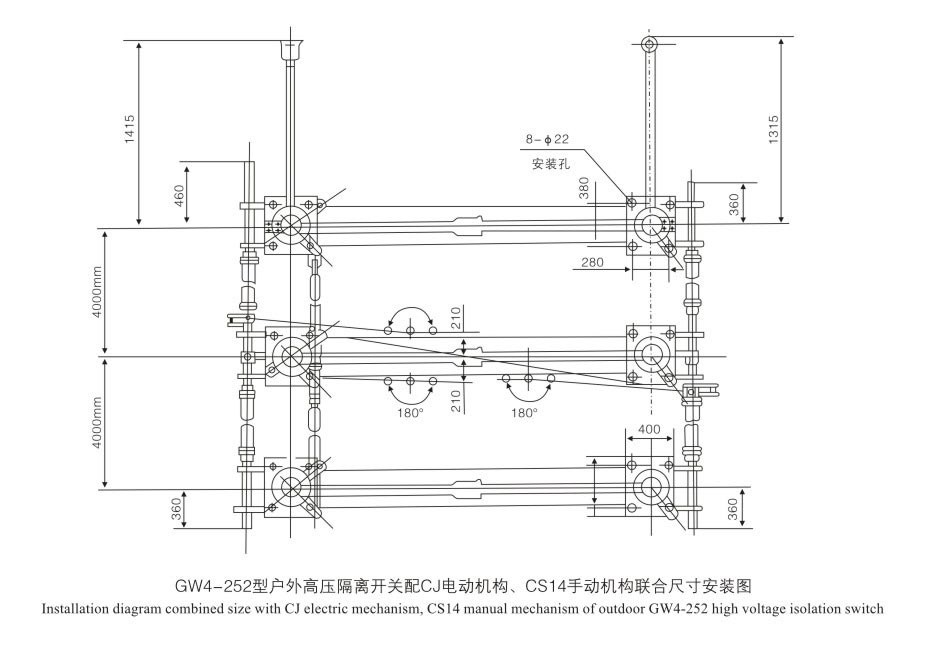

ຂະໜາດນອກ

ການ​ຕິດ​ຕັ້ງ​ແລະ​ການ​ບໍ​ລິ​ການ​

1. ການກວດກາກ່ອນການຕິດຕັ້ງ

• insulators: ບໍ່ມີຮອຍແຕກ, ຄວາມເສຍຫາຍ, ຫຼືຝຸ່ນ.
• ຕິດຕໍ່ພົວພັນ: ສະອາດ, ພື້ນຜິວເປັນສີເງິນ intact.
• fasteners: bolts ທັງຫມົດ tightened.
•ກົນໄກ: ການຫມຸນກ້ຽງ; lubricate ພາກສ່ວນການເຄື່ອນຍ້າຍ.

2. ການປັບຕົວ

• Insulator verticality: ປັບດ້ວຍ shims (ສູງສຸດ 3mm ຕໍ່ສະຖານທີ່).
• synchronization ສາມເຟດ: ປັບ crank-arm ແລະ rods ເຊື່ອມຕໍ່.
• ຄວາມກົດດັນການຕິດຕໍ່: ຮັບປະກັນການໃສ່ແລະຄວາມກົດດັນທີ່ເຫມາະສົມ.

ການດໍາເນີນງານ

•ພຽງແຕ່ດໍາເນີນການພາຍໃຕ້ NO LOAD; ຢືນຢັນຕົວຕັດວົງຈອນເປີດ.
• ການດໍາເນີນງານດ້ວຍມື: ໃຊ້ມືຈັບປະຕິບັດການ; ຫຼີກ​ລ້ຽງ​ການ​ບັງ​ຄັບ​ເກີນ​ໄປ​.
• ການດໍາເນີນງານດ້ວຍເຄື່ອງຈັກ: ໃຊ້ການຄວບຄຸມທ້ອງຖິ່ນ/ໄລຍະໄກ; ຕິດ​ຕາມ​ກວດ​ກາ​ຕໍາ​ແຫນ່ງ​.
• Interlock: ຢ່າບັງຄັບການດໍາເນີນການຖ້າຫາກວ່າ interlock.

ບໍາລຸງຮັກສາ

• ການສ້ອມແປງເປັນໄລຍະ: ທຸກໆ 1-2 ປີ.
•ເຮັດຄວາມສະອາດ insulators ແລະຕິດຕໍ່ພົວພັນ; ໃຊ້ vaseline ອຸດສາຫະກໍາ.
• lubricate bearings ແລະພາກສ່ວນສາຍສົ່ງ.
• ກວດກາເບິ່ງສະລັອດທີ່ວ່າງ, ຕິດຕໍ່ພົວພັນທີ່ສວມໃສ່, ແລະຄວາມເສຍຫາຍຂອງ insulator.
• ຫຼັງຈາກວົງຈອນສັ້ນ: ກວດເບິ່ງທັນທີ.

ການແກ້ໄຂບັນຫາ

• ບໍ່​ສາ​ມາດ​ເຮັດ​ວຽກ​: ກວດ​ສອບ interlock​, ຕິດ​ຂັດ​, ຫຼື​ຄວາມ​ຜິດ​ພາດ​ຂອງ​ມໍ​ເຕີ​.
• ໄລຍະ Asynchronous: ປັບເສັ້ນເຊື່ອມຕໍ່ຂ້າມ.
•ການຕິດຕໍ່ overheating: ເຮັດຄວາມສະອາດແລະ retighten; ກວດເບິ່ງການໃສ່ແຜ່ນເງິນ.

ໂຄງການອ້າງອີງ

ໂຄງການເປີດຕົວບັ້ງໄຟ Cas-space

ບົດລາຍງານການທົດສອບ

FAQ

Q1: ຄວາມແຕກຕ່າງຕົ້ນຕໍລະຫວ່າງ 1250A ແລະ 2000A disconnect switches ແມ່ນຫຍັງ?

A: ຄວາມແຕກຕ່າງຫຼັກແມ່ນລະດັບຄວາມອາດສາມາດບັນຈຸໃນປະຈຸບັນ. 1250A ແມ່ນເຫມາະສົມສໍາລັບການໂຫຼດຂະຫນາດກາງ 110kV ສະຖານີຍ່ອຍ, ໃນຂະນະທີ່ 2000A ແມ່ນເຫມາະສົມສໍາລັບການຫັນເປັນຕົ້ນຕໍໃນປະຈຸບັນສູງວົງຈອນຂາເຂົ້າແລະຂາອອກ. ໄດ້ ໂຄງປະກອບການ, ຊັ້ນ insulation, ແລະຂະຫນາດການຕິດຕັ້ງແມ່ນພື້ນຖານດຽວກັນ.

ຄໍາຖາມທີ 2: ເຄື່ອງຕັດການເຊື່ອມຕໍ່ 110kV 1250A 2000A ນີ້ສາມາດຖືກນໍາໃຊ້ໃນເຂດແຄມຝັ່ງທະເລຫຼືເຂດທີ່ມີມົນລະພິດສູງບໍ?

A: ແມ່ນແລ້ວ. ຜະລິດຕະພັນຕ້ານມົນລະພິດ (W-type) ສາມາດໃຊ້ໄດ້, ມີໄລຍະຫ່າງ creepage ຂອງ 31.5mm/kV. ພວກເຂົາໃຊ້ insulators porcelain ຕ້ານມົນລະພິດຫຼື insulators ປະສົມ, ແລະທົນທານຕໍ່ການສີດເກືອແລະການກັດກ່ອນຂອງຝຸ່ນ.

Q3: ໃນຖານະຜູ້ສະຫນອງ, Usune ສາມາດສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການຫຍັງແດ່?

A: ພວກເຮົາສາມາດສະຫນອງການແກ້ໄຂການຄັດເລືອກ, ການແຕ້ມຮູບການຕິດຕັ້ງ, ການຊີ້ນໍາຂອງຄະນະກໍາມະໃນສະຖານທີ່, ແລະການສ້ອມແປງຟຣີ ການບໍລິການໃນໄລຍະການຮັບປະກັນ. ຮູບແບບມາດຕະຖານຖືກຈັດສົ່ງຢ່າງໄວວາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການທີ່ໃຊ້ເວລາຂອງພະລັງງານ ໂຄງ​ການ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​.
