ເຄື່ອງຕັດຕໍ່ແຮງດັນສູງຂອງ Usune GW8 ແລະ GW13 ສໍາລັບລະບົບສາຍດິນທີ່ເປັນກາງຂອງໝໍ້ແປງແມ່ນແຮງດັນສູງກາງແຈ້ງ. ອຸປະກອນໄຟຟ້າອອກແບບສະເພາະສໍາລັບການຫັນເປັນກາງລະບົບພື້ນດິນ. ເຫມາະສໍາລັບ 50Hz / 60Hz AC ລະບົບ, ພວກເຂົາເຈົ້າມີຢູ່ໃນ 40.5kV, 72kV, ແລະ 110kV ສະເພາະຂອງແຮງດັນ. ຫນ້າທີ່ຫຼັກຂອງພວກເຂົາແມ່ນເພື່ອສະຫຼັບຢ່າງປອດໄພ ສະຖານະການເຊື່ອມຕໍ່ຈຸດກາງຂອງເຄື່ອງປ່ຽນພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ, ຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄວາມປອດໄພສໍາລັບພະລັງງານ ການປ່ຽນຮູບແບບການເຮັດວຽກຂອງລະບົບ ແລະການບຳລຸງຮັກສາອຸປະກອນ.

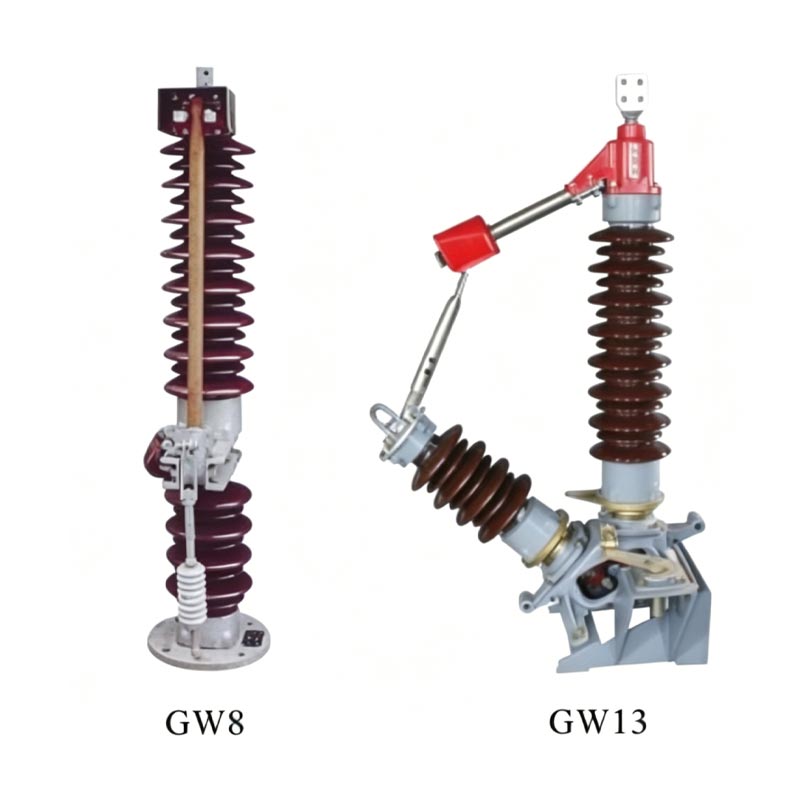

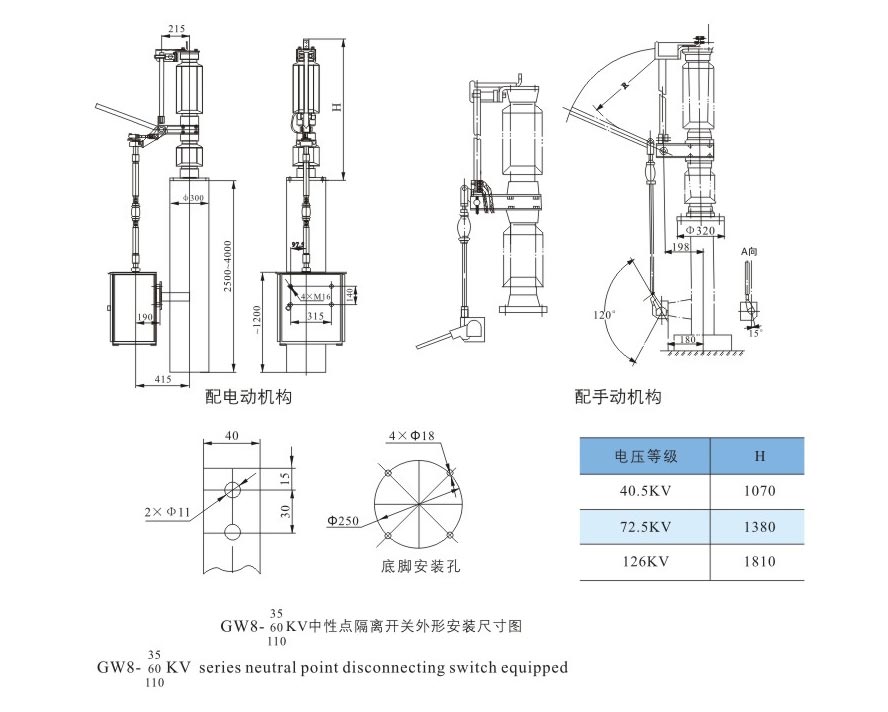

1. GW8 Series: ສາມາດໄດ້ຮັບການຕິດຕັ້ງດ້ວຍກົນໄກປະຕິບັດງານໄຟຟ້າປະເພດ CJ ຫຼືກົນໄກປະຕິບັດງານຄູ່ມືປະເພດ CS8, ເຫມາະສໍາລັບສະຖານະການພື້ນຖານຈຸດທີ່ເປັນກາງໃນສະຖານີຍ່ອຍທໍາມະດາ.

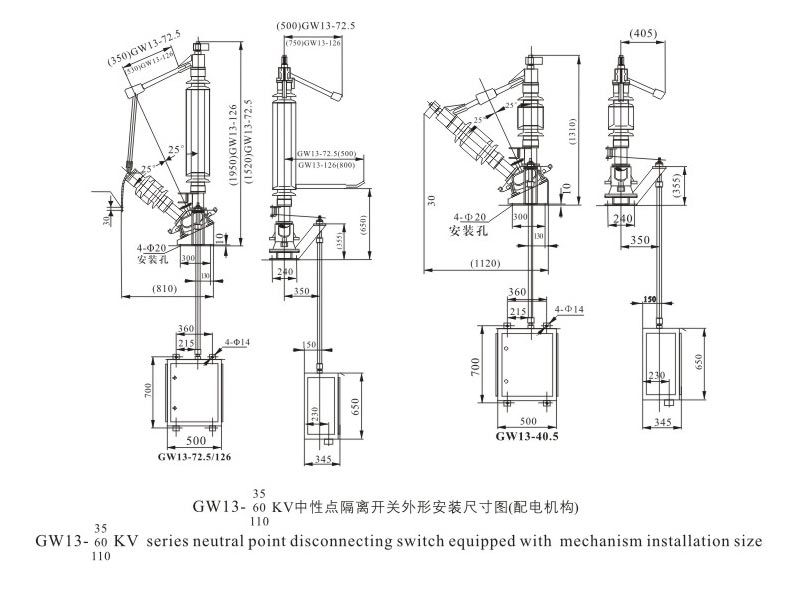

2. GW13 Series: ສາມາດຕິດຕັ້ງໄດ້ດ້ວຍກົນໄກການເຮັດວຽກໄຟຟ້າປະເພດ CJ ຫຼື CS14-type manual operating. ກົນໄກ, ສະເຫນີການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນຫຼາຍແລະຄວາມຫນ້າເຊື່ອຖືທີ່ສູງຂຶ້ນ.
ການຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງຊຸດ GW8 ແລະ GW13 ສໍາລັບລະບົບສາຍດິນທີ່ເປັນກາງຂອງຫມໍ້ແປງໄຟຟ້າຮັບຮອງເອົາເສົາດຽວ. ໂຄງປະກອບການ, ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍຮ່າງກາຍ pole ແລະກົນໄກການດໍາເນີນງານ.
ປະກອບມີພື້ນຖານ, insulator ໄປສະນີ, ແຂນ conductive, ຕິດຕໍ່ພົວພັນ, ແລະອື່ນໆ The post insulator ສະຫນອງໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ insulation, ແຂນ conductive ແລະຕິດຕໍ່ປະກອບເປັນວົງຈອນ conductive ຕົ້ນຕໍ, ແລະພື້ນຖານຮັບປະກັນຄວາມຫມັ້ນຄົງ ການຕິດຕັ້ງ.
ກະຕຸ້ນແຂນ conductive ໃຫ້ຫມຸນຜ່ານການເຊື່ອມຕໍ່, ຮັບຮູ້ການເປີດແລະປິດຂອງ disconnector ໄດ້. ສະຫຼັບ. ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງຮັບປະກັນການຕັດການເຊື່ອມຕໍ່ທີ່ຊັດເຈນແລະເຊື່ອຖືໄດ້ຫຼັງຈາກການເປີດ.
ການນໍາໃຊ້ວັດສະດຸ insulation ຄຸນນະພາບສູງແລະການອອກແບບການຕິດຕໍ່ຄວາມແມ່ນຍໍາ, ມີຄວາມເຂັ້ມແຂງ insulation ທີ່ດີເລີດແລະ arc-extinguishing ປະສິດທິພາບ, ຮັບປະກັນການສະຫຼັບທີ່ບໍ່ມີການໂຫຼດທີ່ປອດໄພ.
ສະຫນັບສະຫນູນທັງສອງຮູບແບບການດໍາເນີນງານໄຟຟ້າແລະຄູ່ມື, ປັບຕົວເຂົ້າກັບການຄວບຄຸມອັດຕະໂນມັດແລະການດໍາເນີນງານຄູ່ມືໃນສະຖານທີ່ ຄວາມຕ້ອງການຂອງສະຖານະການທີ່ແຕກຕ່າງກັນ.
ອອກແບບສະເພາະສໍາລັບການນໍາໃຊ້ນອກ, ທົນທານຕໍ່ອຸນຫະພູມສູງແລະຕ່ໍາ, ຄວາມຊຸ່ມຊື່ນ, corrosion, ແລະມົນລະພິດ, ເໝາະສຳລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງຕ່າງໆ.
ການຄັດເລືອກວັດສະດຸຢ່າງເຂັ້ມງວດແລະການຄວບຄຸມຂະບວນການ, ບວກໃສ່ກັບລະບົບການຄຸ້ມຄອງຄຸນນະພາບທີ່ສົມບູນແບບ, ຜົນໄດ້ຮັບໃນ a ອັດຕາການລົ້ມເຫຼວຕ່ໍາແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.
ໂຄງປະກອບການກະທັດລັດ, ການຕິດຕັ້ງງ່າຍແລະການບໍາລຸງຮັກສາ, ປະສິດທິພາບຫຼຸດຜ່ອນການດໍາເນີນງານຕໍ່ໄປແລະການບໍາລຸງຮັກສາ ຄ່າໃຊ້ຈ່າຍ.

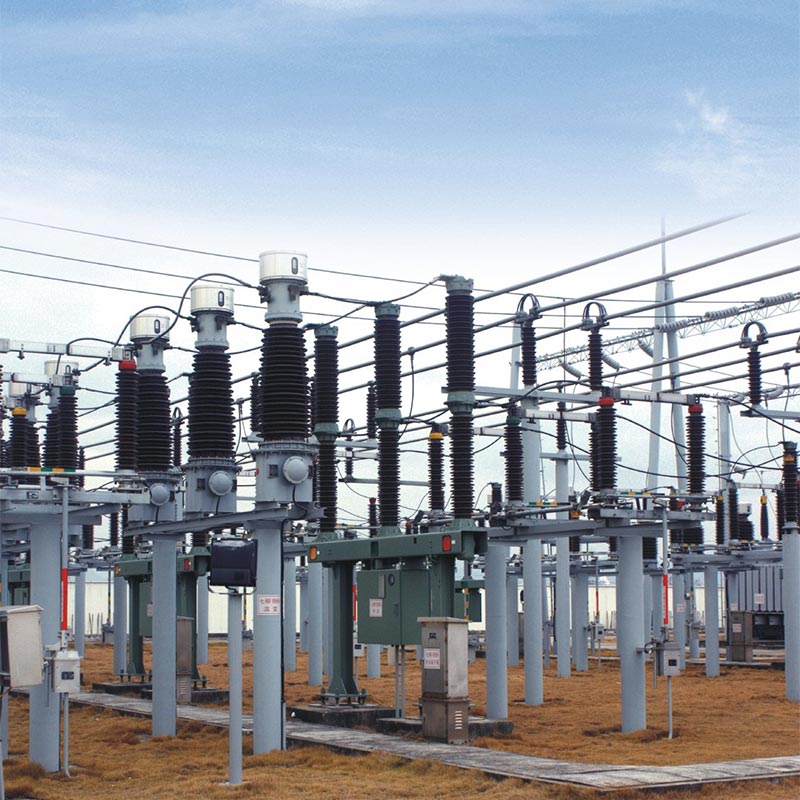

ສະຖານີຍ່ອຍໃນຕົວເມືອງ 220kV ໃນຕາເວັນອອກຂອງຈີນໃຊ້ເຄື່ອງຕັດຕໍ່ແຮງດັນສູງ Usune GW8-110kV ສໍາລັບຫມໍ້ແປງ. ລະບົບພື້ນຖານທີ່ເປັນກາງສໍາລັບຫມໍ້ແປງຫລັກຂອງມັນ. ສະຖານີຍ່ອຍນີ້ຮັບຜິດຊອບການສະຫນອງພະລັງງານໃຫ້ແກ່ເມືອງ ສູນກາງ, ຮຽກຮ້ອງໃຫ້ມີຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນສູງທີ່ສຸດແລະຄວາມປອດໄພ. ນັບຕັ້ງແຕ່ການມອບຫມາຍຂອງຕົນໃນປີ 2022, ອຸປະກອນ ສຳເລັດການດຳເນີນການສະຫຼັບຈຸດທີ່ເປັນກາງຫຼາຍພັນຈຸດ. ໃນລະຫວ່າງການບໍາລຸງຮັກສາປະຈໍາປີແລະຕາຂ່າຍໄຟຟ້າ ການປັບຮູບແບບການດໍາເນີນງານ, ການດໍາເນີນງານປ່ຽນແປງຂອງຕົນແລະການຕິດຕໍ່ທີ່ຫນ້າເຊື່ອຖືໄດ້ຮັບປະກັນປະສິດທິຜົນ ຄວາມປອດໄພສ່ວນບຸກຄົນຂອງພະນັກງານບໍາລຸງຮັກສາແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງຂອງຕາຂ່າຍໄຟຟ້າ.
ສະຖານີຍ່ອຍກະສິກໍາພະລັງງານລົມຂະຫນາດໃຫຍ່ໃນພາກຕາເວັນຕົກສຽງເຫນືອຂອງຈີນໄດ້ເລືອກເຄື່ອງຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງ Usune GW13-72kV ສໍາລັບລະບົບດິນທີ່ເປັນກາງຂອງຫມໍ້ແປງໄຟ. ພາກພື້ນມີສະພາບທໍາມະຊາດທີ່ຮຸນແຮງ, ມີຄວາມແຕກຕ່າງຂອງອຸນຫະພູມຂະຫນາດໃຫຍ່, ລົມແຮງ ແລະພາຍຸຊາຍ, ແລະຄວາມສູງ. ຜະລິດຕະພັນຊຸດ GW13, ມີການປັບຕົວພາຍນອກທີ່ດີເລີດແລະການກັດກ່ອນ ການຕ້ານທານ, ໄດ້ດໍາເນີນການຢ່າງຫມັ້ນຄົງສໍາລັບການສາມປີ, ການຮ່ວມມືປະສິດທິຜົນກັບການຫັນເປັນກະສິກໍາລົມ ລະບົບປ້ອງກັນພື້ນດິນຈຸດທີ່ເປັນກາງເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພແລະຫມັ້ນຄົງຂອງການຜະລິດພະລັງງານລົມ ລະບົບແລະການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າກ້ຽງ.
| ລາຍການ | ໜ່ວຍ | GW8 | GW13 | |||||
| ຕົວແບບ | GW8 | GW13 | ||||||
| ລະດັບແຮງດັນ | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| ແຮງກະຕຸ້ນຂອງຟ້າຜ່າທົນທານຕໍ່ແຮງດັນ | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| ອັນດັບປັດຈຸບັນ | A | 630 | 630, 1250 | |||||
| ການປະເມີນໄລຍະເວລາສັ້ນທົນທານຕໍ່ປະຈຸບັນ | kA/s | 25/4 | 31.5/4 | |||||
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | kA | 63 | 80 | |||||
| ການຈັດອັນດັບການໂຫຼດຢູ່ປາຍຍອດກົນຈັກ (ລະດັບ) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| ເຄື່ອງກະຕຸ້ນມໍເຕີ | ຕົວແບບ | CJ | CJ | |||||
| ແຮງດັນຂອງມໍເຕີ | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| loop ຄວບຄຸມແຮງດັນ | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| ຈຸດ, ເວລາປິດ | s | 7±1 | 7±1 | |||||
| ມຸມຜົນຜະລິດ | 180° | 180° | ||||||
| ຕົວກະຕຸ້ນຂອງມະນຸດ | ຕົວແບບ | CS8-5 | CS14 | |||||
| loop ຄວບຄຸມແຮງດັນ | V | AC220 | AC220 | |||||
A: ຄວາມແຕກຕ່າງຫຼັກແມ່ນຢູ່ໃນກົນໄກການປະຕິບັດການຈັບຄູ່ແລະການອອກແບບໂຄງສ້າງບາງຢ່າງ. ຊຸດ GW8 ແມ່ນ ໂດຍມີກົນໄກໄຟຟ້າປະເພດ CJ ຫຼືກົນໄກຄູ່ມືປະເພດ CS8; ຊຸດ GW13 ແມ່ນເຄື່ອງພ້ອມດ້ວຍ a ກົນໄກໄຟຟ້າປະເພດ CJ ຫຼືກົນໄກຄູ່ມືປະເພດ CS14. ຕາມໂຄງສ້າງ, ມັນມີຄຸນສົມບັດການຕິດຕໍ່ rotating ທີ່ດີທີ່ສຸດ ການອອກແບບ, ການສະເຫນີເພີ່ມທະວີຄວາມສາມາດທໍາຄວາມສະອາດຕົນເອງແລະເຫມາະສົມທີ່ດີກວ່າສໍາລັບສະພາບແວດລ້ອມນອກທີ່ຮ້າຍແຮງ.
A: ແມ່ນແລ້ວ. ຊຸດນີ້ໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການນໍາໃຊ້ກາງແຈ້ງ, ມີການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ. ມັນສາມາດດໍາເນີນການໄດ້ ປົກກະຕິແລ້ວຢູ່ທີ່ລະດັບຄວາມສູງ≤1000m (ລະດັບຄວາມສູງສາມາດປັບແຕ່ງໄດ້) ແລະໃນອຸນຫະພູມຕັ້ງແຕ່ -40 ℃ເຖິງ +40 ℃. ມັນ ມີຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນທີ່ດີເລີດ, ການທົນທານຕໍ່ມົນລະພິດ, ແລະຕ້ານການ corrosion. ພິເສດຕ້ານ corrosion ແລະ ການປິ່ນປົວຕ້ານ icing ສາມາດສະຫນອງໄດ້ຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້.
ເຄື່ອງຫັນເປັນຊຸດ Usune GW8 ແລະ GW13 (High Voltage Disconnect For Transformer Neutral Grounding System) ແມ່ນ ຜະລິດຕະພັນຄຸນນະພາບສູງປະສົມປະສານເຕັກໂນໂລຊີກ້າວຫນ້າທາງດ້ານ, ຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້, ແລະປະສິດທິພາບທີ່ດີເລີດ. ເປັນ ຜູ້ຜະລິດແລະຜູ້ສະຫນອງມືອາຊີບໃນປະເທດຈີນ, Usune ສະເຫມີປະຕິບັດຕາມຫຼັກການຂອງຄຸນນະພາບທໍາອິດແລະ ລູກຄ້າສໍາຄັນທີ່ສຸດ, ສະຫນອງການແກ້ໄຂອຸປະກອນໄຟຟ້າແຮງດັນສູງທີ່ປອດໄພ, ເຊື່ອຖືໄດ້, ແລະປະສິດທິພາບສໍາລັບທົ່ວໂລກ ລູກຄ້າລະບົບໄຟຟ້າ. ໃນບັນດາພວກເຂົາ, ຜະລິດຕະພັນສະຫຼັບຕັດການເຊື່ອມຕໍ່ພື້ນດິນຈຸດທີ່ເປັນກາງໄດ້ແຜ່ຂະຫຍາຍຢ່າງກວ້າງຂວາງ ການຮັບຮູ້ແລະຄວາມໄວ້ວາງໃຈຈາກລູກຄ້າອຸດສາຫະກໍາພະລັງງານອັນເນື່ອງມາຈາກປະສົບການການນໍາໃຊ້ປະຕິບັດທີ່ອຸດົມສົມບູນແລະ ບໍລິການຫຼັງການຂາຍທີ່ສົມບູນແບບ.
