KYN61-40.5 indoor metal-clad AC switchgear ຖອດຖອນໄດ້ຖືກອອກແບບມາສໍາລັບ 40.5kV, 50/60Hz ສາມເຟດລະບົບກະຈາຍພະລັງງານ AC. ການຮັບຮອງເອົາ ABB ການອອກແບບໂຄງຮ່າງມາດຕະຖານ ແລະແນວຄວາມຄິດການໂຕ້ຕອບຂອງມະນຸດ-ເຄື່ອງຈັກ, ນີ້ switchgear ແຮງດັນສູງສົມທົບການພິສູດ KYN61 ໂຄງສ້າງ compartment ກັບ ຮູບລັກສະນະອຸດສາຫະກໍາແບບ ABB ແລະຄຸນນະສົມບັດຄວາມປອດໄພໃນການດໍາເນີນງານຂັ້ນສູງ.
ອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກການກະຈາຍພະລັງງານແຮງດັນຂະຫນາດກາງທີ່ເຊື່ອຖືໄດ້, ໄດ້ KYN61-40.5 Switchgear ສະຫນອງຄວາມເຂັ້ມແຂງກົນຈັກທີ່ດີເລີດ, ໄຟຟ້າ ການປະຕິບັດ, ແລະຄວາມສະດວກໃນການບໍາລຸງຮັກສາສໍາລັບສະຖານີຍ່ອຍ, ໂຮງງານໄຟຟ້າ, ແລະ ລະບົບໄຟຟ້າອຸດສາຫະກໍາ.

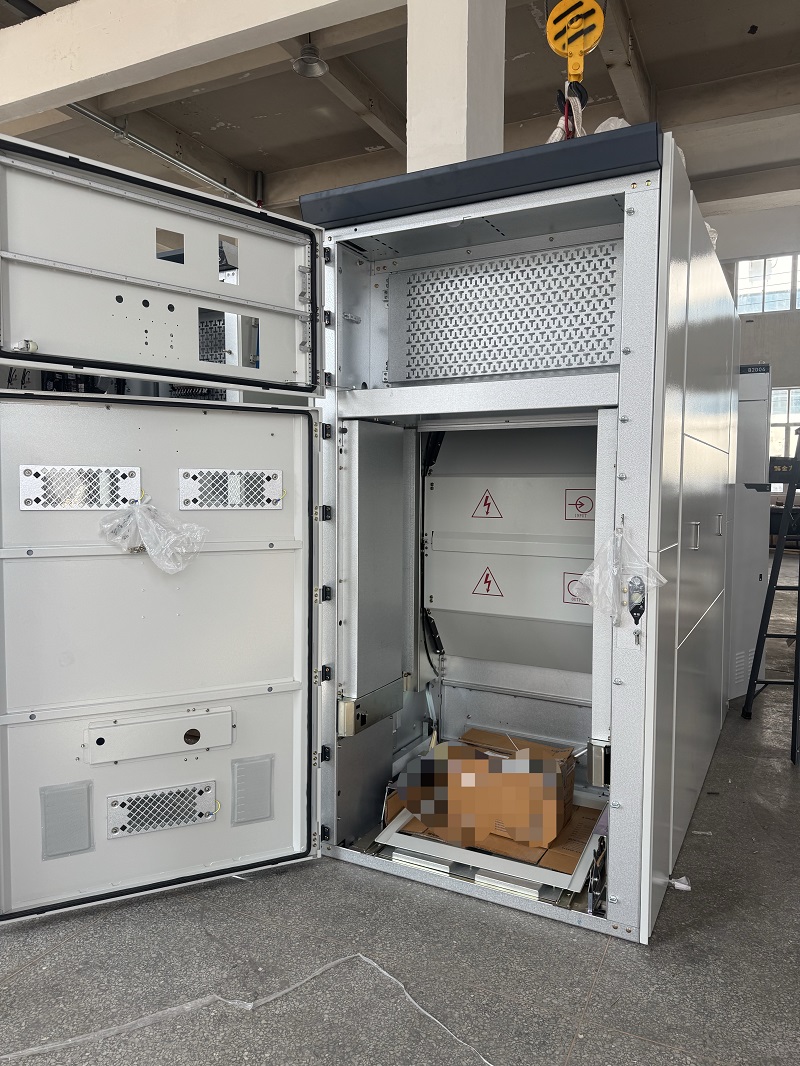

ຮ່າງກາຍຕູ້ຂອງ KYN61-40.5 Switchgear ແມ່ນຜະລິດໂດຍໃຊ້ຄຸນນະພາບສູງ ແຜ່ນເຫຼັກເຄືອບອາລູມິນຽມ - ສັງກະສີທີ່ປຸງແຕ່ງໂດຍເຕັກໂນໂລຢີ CNC bending. ໄດ້ ໂຄງປະກອບການຮັບຮອງເອົາວິທີການປະກອບ bolted ທີ່ມີຄວາມເຂັ້ມແຂງສູງໂດຍບໍ່ມີການເຊື່ອມ, ຮັບປະກັນ ຄວາມເຂັ້ມແຂງຕູ້ທີ່ດີເລີດ, ຄວາມຖືກຕ້ອງມິຕິລະພາບ, ແລະຄວາມຫມັ້ນຄົງກົນຈັກໃນໄລຍະຍາວ.
ຂະຫນາດຕູ້ມາດຕະຖານແມ່ນ:
enclosure ໄດ້ຖືກແບ່ງອອກໂດຍ partitions ໂລຫະພື້ນດິນເປັນສີ່ເອກະລາດ ຊ່ອງ:
ແຕ່ລະຊ່ອງມີຊ່ອງລະບາຍຄວາມກົດດັນທີ່ເປັນເອກະລາດເພື່ອປະສິດທິຜົນ ປ່ອຍຄວາມກົດດັນພາຍໃນແລະປັບປຸງຄວາມປອດໄພໃນການດໍາເນີນງານ.
ແຜງດ້ານຫນ້າຂອງ KYN61-40.5 Switchgear ຮັບຮອງເອົາການອອກແບບການດໍາເນີນງານປະສົມປະສານ. ປ່ອງຢ້ຽມເບິ່ງເຄື່ອງມື, ຈັບປະຕິບັດການກົນຈັກ, ຕໍາແຫນ່ງ handcart ຕົວຊີ້ບອກ, ກົນໄກການລັອກ, ແລະປ້າຍເຕືອນໄດ້ຖືກຈັດຢູ່ໃນທີ່ຊັດເຈນແລະ ຮູບແບບການຈັດຕັ້ງ, ໃຫ້ປະຕິບັດການກໍານົດສະຖານະພາບອຸປະກອນໄດ້ຢ່າງວ່ອງໄວ.
ປີ້ງລະບາຍອາກາດທີ່ດີທີ່ສຸດສະຫນອງການລະບາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບໃນຂະນະທີ່ຮັກສາ ຮູບລັກສະນະຕູ້ທີ່ສະອາດແລະເປັນເອກະພາບ. ລະດັບການປົກປ້ອງ enclosure ບັນລຸ IP4X, ແລະລະດັບການປົກປ້ອງແມ່ນ IP2X ເມື່ອປະຕູປິດວົງຈອນປິດ ເປີດ.

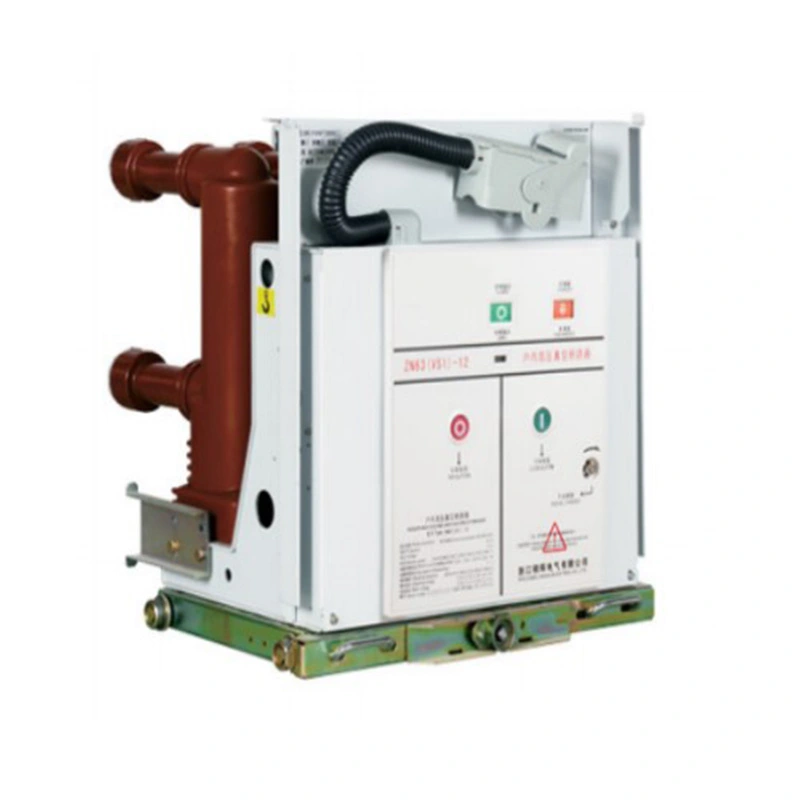

KYN61-40.5 Switchgear ແມ່ນເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນກັບ ABB HD4 ແລະ VD4-40.5 ເຄື່ອງຕັດວົງຈອນສູນຍາກາດທີ່ສາມາດຖອນໄດ້, ເຊັ່ນດຽວກັນກັບສາຍປ້ອງກັນຊຸດ ABB REF. ນີ້ເຮັດໃຫ້ມັນເປັນການແກ້ໄຂທີ່ເຫມາະສົມກັບໂຄງການທີ່ຕ້ອງການ switchgear ທີ່ເຂົ້າກັນໄດ້ ABB ການຕັ້ງຄ່າ.
ລໍ້ເລື່ອນທີ່ຖອດອອກໄດ້ຮັບຮອງເອົາກົນໄກການກະຕຸ້ນສະກູທີ່ຕິດຢູ່ພື້ນ, ສະຫນອງການດໍາເນີນງານທີ່ລຽບງ່າຍແລະການແລກປ່ຽນທີ່ດີເລີດສໍາລັບວົງຈອນສູນຍາກາດ ABB ເບກເກີ. ລະບົບ interlocking ປ້ອງກັນຫ້າທີ່ສົມບູນແບບປະສົມປະສານກົນຈັກ ແລະຫນ້າທີ່ປ້ອງກັນຄວາມປອດໄພທາງໄຟຟ້າຕາມແນວຄວາມຄິດຂອງເຫດຜົນດ້ານຄວາມປອດໄພຂອງ ABB.
ການອອກແບບ, ການເກັບກູ້ insulation, ໂຄງປະກອບການກົນຈັກ, ແລະປະສິດທິພາບໄຟຟ້າ ຂອງ KYN61-40.5 Switchgear ປະຕິບັດຕາມມາດຕະຖານສາກົນລວມທັງ:
switchgear ສະຫນັບສະຫນູນຄວາມຕ້ອງການຂອງໂຄງການລວມທັງການທົດສອບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ, ວົງຈອນສັ້ນທົນທານຕໍ່ການທົດສອບ, ແລະການທົດສອບການຈັດປະເພດ arc ພາຍໃນ, ເຮັດໃຫ້ມັນ ເຫມາະສໍາລັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກກະຈາຍພະລັງງານແຮງດັນສູງ.
switchgear ຮັບຮອງເອົາຮູບລັກສະນະຕູ້ແບບ ABB ແລະການດໍາເນີນງານມາດຕະຖານ ການອອກແບບການໂຕ້ຕອບ, ສະຫນອງຮູບລັກສະນະອຸດສາຫະກໍາເປັນມືອາຊີບແລະສະດວກ ປະສົບການການດໍາເນີນງານ.
ໂຄງປະກອບການປະກອບ modular bolted ປັບປຸງ rigidity ຕູ້, simplifies ການຕິດຕັ້ງ, ແລະອະນຸຍາດໃຫ້ການບໍາລຸງຮັກສາງ່າຍຂຶ້ນແລະການຂະຫຍາຍໃນອະນາຄົດ.
ການແບ່ງສ່ວນໂລຫະທີ່ມີພື້ນດິນສ້າງຊ່ອງຫວ່າງທີ່ມີປະໂຫຍດ, ປັບປຸງ ຄວາມປອດໄພຂອງຜູ້ປະຕິບັດການແລະສະຫນອງການປົກປັກຮັກສາການບັນເທົາທຸກຄວາມກົດດັນ arc ພາຍໃນປະສິດທິຜົນ.
switchgear ຖືກອອກແບບມາເປັນພິເສດເພື່ອໃຫ້ກົງກັບເຄື່ອງຕັດວົງຈອນສູນຍາກາດ ABB 40.5kV ແລະອຸປະກອນການປົກປັກຮັກສາ, ການສະຫນອງການປ່ຽນແປງທີ່ດີເລີດແລະລະບົບ ການປະສົມປະສານ.
ດ້ວຍການປົກປ້ອງ enclosure IP4X ແລະການອອກແບບຄວາມປອດໄພຂັ້ນສູງ, KYN61-40.5 Switchgear ແມ່ນເຫມາະສົມສໍາລັບ substation, ສະຖານທີ່ຜະລິດໄຟຟ້າ, ອຸດສາຫະກໍາ ໂຮງງານ, ແລະໂຄງການກະຈາຍແຮງດັນກາງອື່ນໆ.
KYN61-40.5 Switchgear ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:
ດ້ວຍການອອກແບບທີ່ເຂົ້າກັນໄດ້ ABB, ການກໍ່ສ້າງກົນຈັກທີ່ເຂັ້ມແຂງ, ຄວາມປອດໄພຂັ້ນສູງ ການປົກປ້ອງ, ແລະການປະຕິບັດຕາມມາດຕະຖານ IEC, KYN61-40.5 Switchgear ໃຫ້ ການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້ສໍາລັບຄວາມຕ້ອງການກະຈາຍພະລັງງານແຮງດັນປານກາງ. ມັນສະຫນອງ ຊີວິດການບໍລິການຍາວ, ການບໍາລຸງຮັກສາສະດວກ, ແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງສໍາລັບພະລັງງານທີ່ສໍາຄັນ ຄໍາຮ້ອງສະຫມັກໃນທົ່ວໂລກ.
