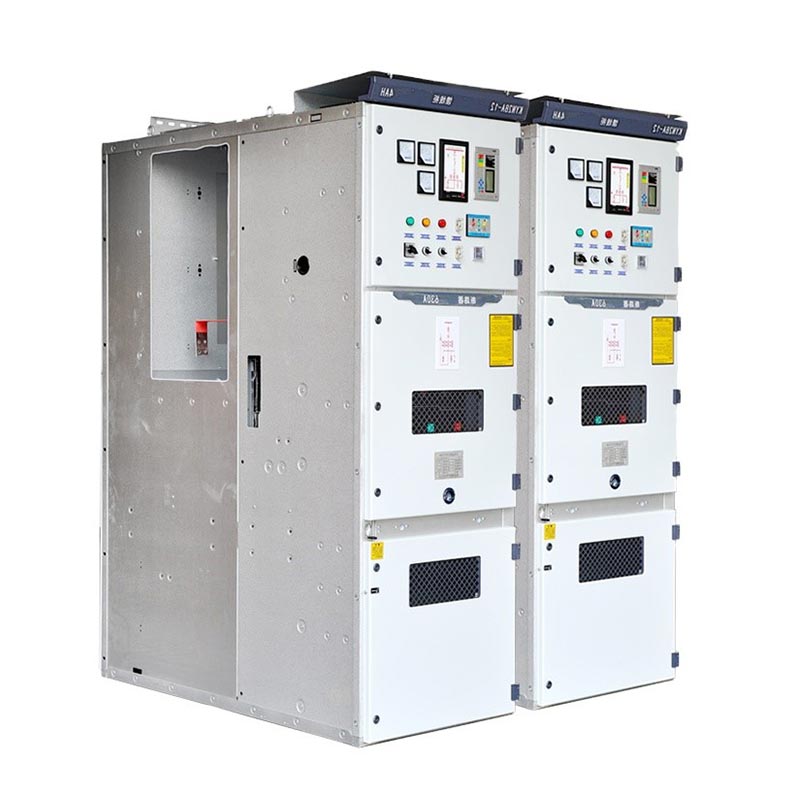

Usune Kyn28 Switchgear 6kV ເປັນສະວິດເກຍ AC ພາຍໃນເຮືອນທີ່ຖອດອອກໄດ້ດ້ວຍໂລຫະຫຸ້ມເກາະ, ເຫມາະສໍາລັບ 3.6kV~12kV ລະດັບແຮງດັນ, 50/60Hz ສາມເຟດລະບົບໄຟຟ້າ AC, ແລະເປັນອຸປະກອນຄວບຄຸມຫຼັກແລະປ້ອງກັນໃນພະລັງງານ. ຂະບວນການສົ່ງແລະການແຜ່ກະຈາຍ. ພັດທະນາແລະຜະລິດເປັນເອກະລາດໂດຍ Zhejiang Usune Electric, ນີ້ ຜະລິດຕະພັນ ປະສົມປະສານແນວຄວາມຄິດການອອກແບບແບບພິເສດແລະຂະບວນການຜະລິດທີ່ແກ່, ການດຸ່ນດ່ຽງຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖື, ແລະ ການປະຕິບັດ. ມັນຕອບສະຫນອງຄວາມຕ້ອງການການກະຈາຍພະລັງງານຂອງ busbar ດຽວແລະ busbar ດຽວລະບົບ segmented, ບັນລຸຂະຫນາດໃຫຍ່. ການນໍາໃຊ້ໃນອຸດສາຫະກໍາພະລັງງານ, ໂລຫະ, ເຄມີ, ແລະການກໍ່ສ້າງ, ການປະກອບສ່ວນເພື່ອຄວາມປອດໄພແລະປະສິດທິພາບ. ການປະຕິບັດຂອງລະບົບພະລັງງານທົ່ວໂລກທີ່ມີການປະຕິບັດທີ່ຫມັ້ນຄົງ.
switchgear ແຮງດັນຕ່ໍາ
switchgear ແຮງດັນປານກາງ
| ພາລາມິເຕີ | ຂໍ້ມູນຈໍາເພາະ |
| ລະດັບແຮງດັນ | 6kV (ກວມເອົາ 3.6kV ~ 12kV) |
| ລະດັບຄວາມຖີ່ | 50Hz/60Hz |
| ອັນດັບປັດຈຸບັນ | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ | 20kA~50kA (4ວິ) |
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | 50kA~125kA |
| ຫ້ອງຮຽນປົກປ້ອງ | IP4X |
| ມາດຕະຖານບໍລິຫານ | IEC 60298, GB 3906 |
ອົງປະກອບຫຼັກຂອງ Kyn28 Switchgear 6kV, ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (ເຂົ້າກັນໄດ້ກັບ VS1, VD4, ແລະອື່ນໆ), ຖືກຕິດຕັ້ງ. ຢູ່ໃນລົດເຂັນມືຖື. ສໍາລັບການບໍາລຸງຮັກສາເປັນປົກກະຕິ, ການທົດສອບ, ຫຼືການທົດແທນ, ພຽງແຕ່ trolley breaker ວົງຈອນຕ້ອງການ ຖອດອອກເພື່ອປະຕິບັດງານ, ໂດຍບໍ່ຈໍາເປັນຕ້ອງ de-energize ຕູ້ທັງຫມົດ, ຢ່າງຫຼວງຫຼາຍ shortening ເວລາບໍາລຸງຮັກສາ ແລະການຫຼຸດຜ່ອນຜົນກະທົບຂອງໄຟຟ້າ. trolley ແມ່ນທົ່ວໄປແລະສາມາດທົດແທນໄດ້ໄວ, ປັບປຸງລະບົບ ປະສິດທິພາບການເຮັດວຽກແລະການບໍາລຸງຮັກສາ.

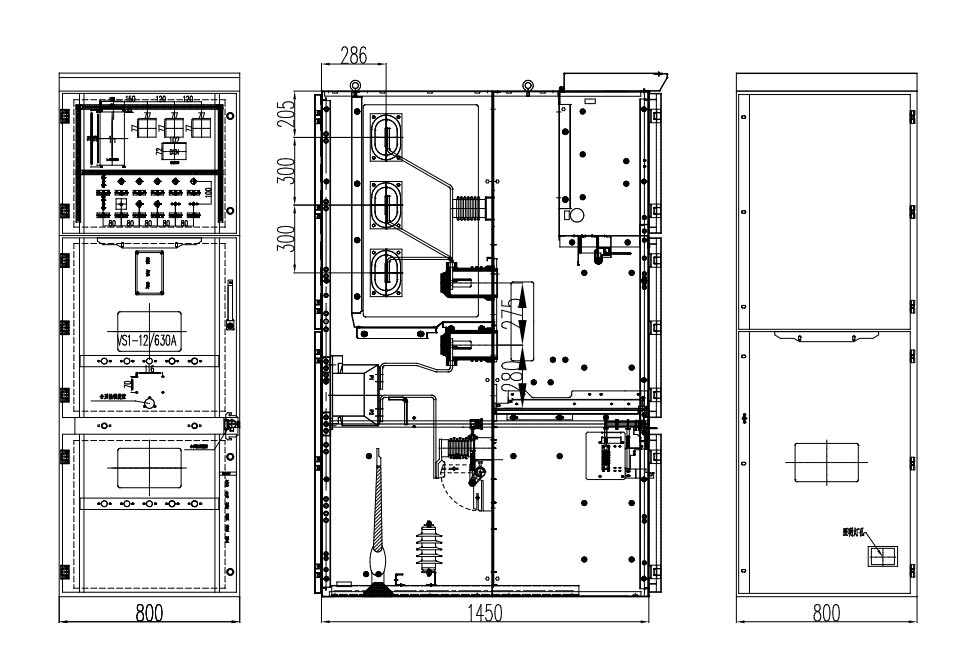

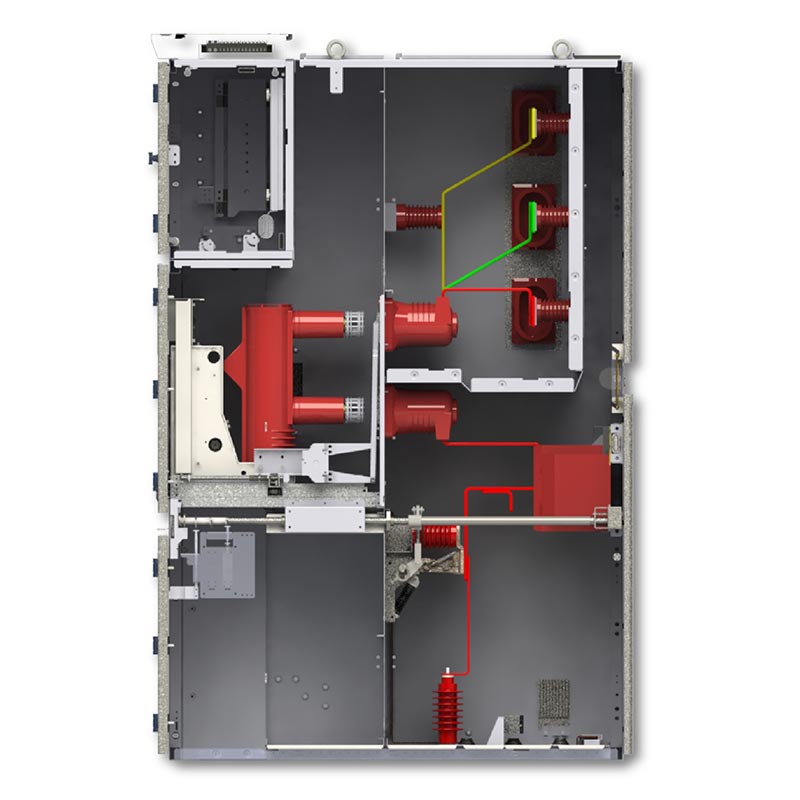

ຕູ້ Kyn28 Switchgear 6kV ແບ່ງອອກເປັນສີ່ຊ່ອງເອກະລາດໂດຍການແບ່ງສ່ວນໂລຫະ: busbar. compartment, ຊ່ອງ breaker ວົງຈອນ, ຊ່ອງສາຍ, ແລະ compartment ຕ່ໍາແຮງດັນໄຟຟ້າ. ແຕ່ລະ ອົງປະກອບທີ່ມີຊີວິດຂອງ compartment ຖືກແຍກອອກຢ່າງສົມບູນ, ມີປະສິດທິຜົນປ້ອງກັນການແຜ່ກະຈາຍຂອງໄລຍະແລະໄລຍະ. ຄວາມຜິດພາດລັດວົງຈອນສັ້ນໄລຍະຕໍ່ຫນ້າດິນ, ຫຼີກເວັ້ນການຄວາມລົ້ມເຫຼວຂອງ cascading, ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການຊ໊ອກໄຟຟ້າໃນໄລຍະ. ບໍາລຸງຮັກສາ, ແລະເສີມຂະຫຍາຍຄວາມປອດໄພໃນການດໍາເນີນງານອຸປະກອນ.
ມາພ້ອມກັບລະບົບກົນຈັກ + ໄຟຟ້າສອງລະບົບ interlocking ປ້ອງກັນຫ້າ, ກໍາຈັດການເຮັດວຽກທີ່ບໍ່ຖືກຕ້ອງຢູ່ໃນມັນ. ທີ່ມາ:
- ປ້ອງກັນການເປີດ ຫຼື ປິດເຄື່ອງຕັດວົງຈອນໂດຍບັງເອີນ;
- ປ້ອງກັນການຊຸກຍູ້ / ຖອນ trolley breaker ວົງຈອນພາຍໃຕ້ການໂຫຼດ;
- ປ້ອງກັນການປິດສະວິດຂອງດິນໃນຂະນະທີ່ມີພະລັງງານ;
- ປ້ອງກັນການພະລັງງານອຸປະຕິເຫດໃນເວລາທີ່ສະຫຼັບດິນໄດ້ຖືກປິດ;
- ປ້ອງກັນອຸບັດຕິເຫດເຂົ້າໄປໃນຊ່ອງທີ່ມີພະລັງງານ.
ຕູ້ມີໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ປະຫຍັດພື້ນທີ່ຕິດຕັ້ງ. ການອອກແບບ modular ຂອງມັນອະນຸຍາດໃຫ້ປະສົມປະສານທີ່ມີຄວາມຍືດຫຍຸ່ນ ແລະ ການຂະຫຍາຍປະເພດຕູ້ເພື່ອຕອບສະໜອງຄວາມຕ້ອງການຂອງລະບົບຈຳໜ່າຍໄຟຟ້າ. ມັນໄດ້ຢ່າງງ່າຍດາຍ adapts ກັບ ສະຖາປັດຕະຍະກໍາລະບົບທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ: busbar ດຽວແລະ busbar ດຽວລະບົບ segmented, ອໍານວຍຄວາມສະດວກໃນອະນາຄົດ ການຍົກລະດັບລະບົບ ແລະການເຊື່ອມໂຍງ.
1. ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ +40℃
2. ລະດັບຄວາມສູງ: ≤1000m (ການອອກແບບທີ່ກໍາຫນົດເອງສໍາລັບພື້ນທີ່ທີ່ມີຄວາມສູງສູງກວ່າ 1000m ແມ່ນມີຢູ່)
3. ຄວາມຊຸ່ມຊື່ນຂອງອາກາດ: ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍປະຈໍາວັນ ≤95%, ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍປະຈໍາເດືອນ ≤90% (ບໍ່ condensing)
4. ສະພາບແວດລ້ອມອ້ອມແອ້ມ: ບໍ່ມີສານກັດກ່ອນ ຫຼືລະເບີດ, ບໍ່ມີຂີ້ຝຸ່ນຈໍານວນຫຼວງຫຼາຍ, ແລະບໍ່ມີໄຟໄໝ້ ຫຼືລະເບີດ. ສື່ມວນຊົນ
1. ລະບົບຊ່ວຍຂອງໂຮງງານໄຟຟ້າ: ໃຊ້ສໍາລັບການຮັບ, ແຈກຢາຍ, ແລະປົກປ້ອງພະລັງງານຂອງໂຮງງານ, ຮັບປະກັນຄວາມຫມັ້ນຄົງ. ການສະຫນອງພະລັງງານໃຫ້ອຸປະກອນເສີມເຄື່ອງກໍາເນີດໄຟຟ້າ;
2. ການແຜ່ກະຈາຍພະລັງງານວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່: ເຫມາະສໍາລັບສະຖານະການອຸດສາຫະກໍາທີ່ມີນ້ໍາຫນັກສູງເຊັ່ນ: ການຂຸດຄົ້ນບໍ່ແຮ່, ອຸດສາຫະກໍາໂລຫະ, ແລະເຄມີ, ຕອບສະຫນອງການຄວບຄຸມການສະຫນອງພະລັງງານແລະ overload / short-circuit ຄວາມຕ້ອງການປົກປັກຮັກສາ. ອຸປະກອນພະລັງງານສູງ;
3. ອາຄານພານິດ ແລະ ອາຄານສູງ: ໃຊ້ໃນສະຖານີຍ່ອຍຂອງສູນການຄ້າຂະໜາດໃຫຍ່, ອາຄານຫ້ອງການ, ໂຮງແຮມ ແລະ ອື່ນໆ. ເພື່ອບັນລຸການແຈກຢາຍທີ່ປອດໄພແລະການຄຸ້ມຄອງທີ່ຫລອມໂລຫະຂອງພະລັງງານການກໍ່ສ້າງ;
4. ສະຖານີຍ່ອຍສາທາລະນະ: ເປັນອຸປະກອນກະຈາຍໄຟຟ້າແຮງດັນກາງຫຼັກໃນສະຖານີຍ່ອຍໃນຕົວເມືອງ ແລະ ອຸດສາຫະກຳ; ຮັບປະກັນການເຄື່ອນໄຫວທີ່ໝັ້ນຄົງຂອງຕາຂ່າຍໄຟຟ້າພາກພື້ນ.
ຄວາມເປັນມາຂອງໂຄງການ: ເຄື່ອງປ່ຽນທີ່ມີຢູ່ແລ້ວໃນກອງປະຊຸມໂຮງງານມ້ວນຂອງກຸ່ມເຫລັກແມ່ນອາຍຸສູງ ແລະເລື້ອຍໆ malfunctioning, ຜົນກະທົບຕໍ່ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂອງສາຍການຜະລິດ. ຄວາມຫນ້າເຊື່ອຖືສູງແຮງດັນກາງ switchgear ແມ່ນຕ້ອງການສໍາລັບການທົດແທນ.
ການແກ້ໄຂ: 28 Usune KYN28-6KV ຫນ່ວຍ switchgear ໄດ້ຖືກເລືອກ, ເຫມາະສົມກັບລະບົບການກະຈາຍພະລັງງານ 10kV, ກັບ ກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບຂອງ 1600A ແລະໄລຍະເວລາສັ້ນທົນທານຕໍ່ກະແສໄຟຟ້າ 31.5kA (4s), ຕັ້ງຄ່າດ້ວຍວົງຈອນສູນຍາກາດ VS1 ເບກເກີ.
ຜົນໄດ້ຮັບການຈັດຕັ້ງປະຕິບັດ: ໃນສາມປີນັບຕັ້ງແຕ່ການມອບຫມາຍ, ອຸປະກອນໄດ້ດໍາເນີນການໂດຍບໍ່ມີຄວາມລົ້ມເຫຼວ. ໄດ້ ລະບົບ interlocking ຫ້າຊັ້ນປະສິດທິຜົນປ້ອງກັນການເຮັດວຽກຜິດພາດ, ແລະໂຄງສ້າງ compartmentalized ຫຼີກເວັ້ນການ ການແຜ່ກະຈາຍຂອງຄວາມຜິດ. ຄວາມຫມັ້ນຄົງຂອງການສະຫນອງພະລັງງານຂອງສາຍການຜະລິດຂອງໂຮງງານມ້ວນໄດ້ຖືກປັບປຸງໂດຍ 99.9%, ການຫຼຸດຜ່ອນ ການສູນເສຍການ downtime ປະຈໍາປີຫຼາຍກວ່າ 5 ລ້ານຢວນ, ໄດ້ຮັບການສັນລະເສີນສູງຈາກລູກຄ້າ.
A: ເມື່ອປຽບທຽບກັບ switchgear ຄົງທີ່ແບບດັ້ງເດີມ, ປະໂຫຍດທີ່ໃຫຍ່ທີ່ສຸດຂອງ Usune KYN28-6KV ແມ່ນການອອກແບບທີ່ຖອດອອກໄດ້. ລໍ້ເບກເກີສາມາດເຄື່ອນຍ້າຍໄດ້ຢ່າງເປັນອິດສະລະ, ກໍາຈັດຄວາມຈໍາເປັນທີ່ຈະປິດຕູ້ທັງຫມົດໃນລະຫວ່າງ. ບໍາລຸງຮັກສາ, ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນຜົນກະທົບຂອງການຢຸດໄຟຟ້າ. ໃນຂະນະດຽວກັນ, ໂລຫະຫຸ້ມເກາະຂອງມັນໄດ້ຖືກແບ່ງອອກ ໂຄງປະກອບການແລະລະບົບ interlocking ຫ້າຫຼັກຖານທີ່ສົມບູນແບບສະເຫນີໃຫ້ມີຄວາມປອດໄພເພີ່ມຂຶ້ນ. ການອອກແບບ modular ອໍານວຍຄວາມສະດວກ ການຂະຫຍາຍຕົວແລະການເຊື່ອມໂຍງລະບົບ, ການປັບຕົວກັບຄວາມຕ້ອງການການແຜ່ກະຈາຍພະລັງງານທີ່ຊັບຊ້ອນແລະສົ່ງຜົນໃຫ້ມີການຫຼຸດລົງໂດຍລວມ ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາວົງຈອນຊີວິດ.
A: ແມ່ນແລ້ວ. ສໍາລັບສະພາບແວດລ້ອມທີ່ມີຄວາມສູງ> 1000m, Usune ຈະເພີ່ມປະສິດທິພາບການອອກແບບ insulation ແລະການຄັດເລືອກອົງປະກອບ. ສໍາລັບ ສະພາບແວດລ້ອມພິເສດເຊັ່ນ: corrosive, ຄວາມຊຸ່ມຊື່ນສູງ, ແລະສະພາບແວດລ້ອມຂີ້ຝຸ່ນ, ການແກ້ໄຂທີ່ກໍາຫນົດເອງເຊັ່ນ: ການເຄືອບຕ້ານການກັດກ່ອນ, ປັບປຸງການຜະນຶກ, ແລະສິ່ງກີດຂວາງກັນຝຸ່ນສາມາດສະຫນອງໃຫ້. ວົງຈອນການຜະລິດສໍາລັບມາດຕະຖານ ຜະລິດຕະພັນທີ່ກໍາຫນົດເອງແມ່ນປະມານ 15-20 ມື້, ຂຶ້ນກັບຄວາມສັບສົນຂອງການປັບແຕ່ງແລະປະລິມານການສັ່ງຊື້.
A: ໃນຖານະເປັນໂຮງງານຜະລິດແຫຼ່ງ, Usune ໃຫ້ບໍລິການວົງຈອນຊີວິດຢ່າງເຕັມທີ່: ການຂາຍລ່ວງຫນ້າປະກອບມີການອອກແບບການແກ້ໄຂ, ພາລາມິເຕີ ການຄັດເລືອກ, ແລະປຶກສາຫາລືດ້ານວິຊາການ; ການຕິດຕາມການຂາຍລວມມີການຕິດຕາມຄວາມຄືບຫນ້າການຜະລິດແລະການທົດສອບໂຮງງານ ການຮ່ວມມື; ຫຼັງຈາກການຂາຍປະກອບມີການຕິດຕັ້ງແລະການບໍລິການຟຣີ, ການຝຶກອົບຮົມຜູ້ປະຕິບັດການ, ການຮັບປະກັນອຸປະກອນ 1 ປີ, ອາໄຫຼ່ຕະຫຼອດຊີວິດການບໍລິການສະຫນອງແລະບໍາລຸງຮັກສາ, ແລະການຕອບສະຫນອງທົ່ວໂລກ 24 ຊົ່ວໂມງຕໍ່ຄວາມຕ້ອງການດ້ານວິຊາການເພື່ອຮັບປະກັນ ການດໍາເນີນງານອຸປະກອນທີ່ຫມັ້ນຄົງ.
