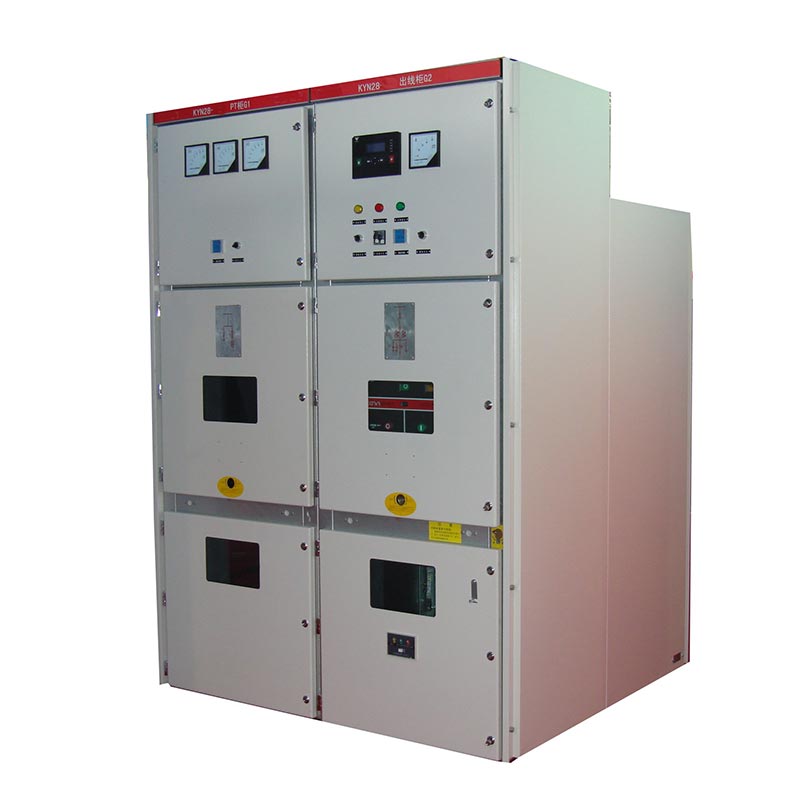

Usune Kyn28 Switchgear 20kV ເປັນສະຫຼັບເກຍທີ່ມີໂລຫະ AC ສາມໄລຍະພາຍໃນເຮືອນ, ຕົ້ນຕໍແມ່ນໃຊ້ໃນພະລັງງານ 24kV. ລະບົບ, ເຮັດໃຫ້ການຮັບ, ການແຜ່ກະຈາຍ, ການຄວບຄຸມ, ການປົກປັກຮັກສາ, ແລະການຕິດຕາມກວດກາພະລັງງານໄຟຟ້າ.

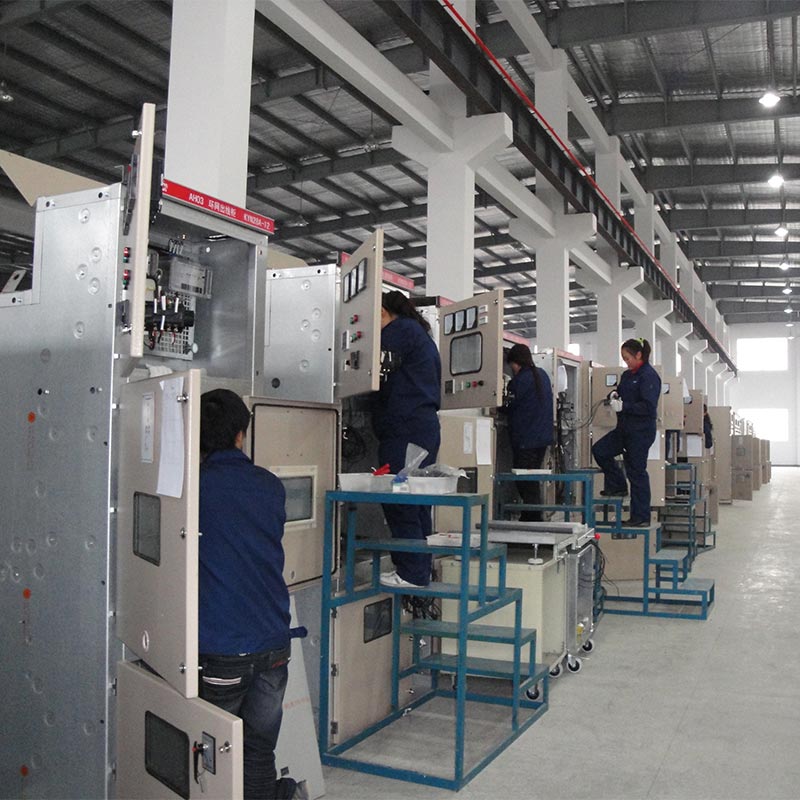

ຜະລິດຕະພັນດັ່ງກ່າວໃຊ້ການສນວນກັນອາກາດ + ກັນຄວາມຮ້ອນທີ່ຫົດຕົວໄດ້ / ການເຄືອບ epoxy, ມີລະດັບປ້ອງກັນ IP4X (ຕູ້). ໂຄງສ້າງທີ່ຫນາແຫນ້ນຂອງມັນແລະລະດັບ insulation ສູງເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສະຖານະການກະຈາຍພະລັງງານພາຍໃນເຮືອນຕ່າງໆ. ເປັນ ການແກ້ໄຂການກະຈາຍພະລັງງານແຮງດັນຂະຫນາດກາງທີ່ຜະລິດໂດຍຜູ້ຜະລິດຈີນມືອາຊີບ, ຜະລິດຕະພັນນີ້, ກັບຂອງມັນ ການປະຕິບັດທີ່ຫມັ້ນຄົງແລະການອອກແບບມາດຕະຖານ, ໄດ້ກາຍເປັນທາງເລືອກຜູ້ສະຫນອງທີ່ມີຄຸນນະພາບສູງທີ່ເຊື່ອຖືໄດ້ສໍາລັບລູກຄ້າທົ່ວໂລກ. ການຜະລິດຫຼັກທັງຫມົດແມ່ນສໍາເລັດໃນໂຮງງານຜະລິດຂອງພວກເຮົາເອງ.
switchgear ແຮງດັນຕ່ໍາ
switchgear ແຮງດັນປານກາງ
| ລາຍການ | ໜ່ວຍ | ຄ່າມາດຕະຖານ |
| ລະດັບແຮງດັນ (Ur) | kV | 24 |
| ລະດັບຄວາມຖີ່ | Hz | 50/60 |
| ອັນດັບປັດຈຸບັນ (ໃນ) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ (4ວິ) | kA | 25, 31.5 |
| ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | kA | 63, 80 |
| ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ | kA | 25, 31.5 |
| 1min ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ແຮງດັນ (ໄລຍະຫາເຟສ/ໄລຍະ-ກັບ-earth) | kV | 65 |
| ແຮງດັນຟ້າຜ່າລະດັບຄວາມທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ) | kV | 125 |
| ລະດັບການປົກປ້ອງ | — | IP4X (ຕູ້), IP2X (ປະຕູຊ່ອງເປີດ) |
| ຂະຫນາດກາງ insulation | — | ການສນວນກັນອາກາດ + ສາມາດຫົດຕົວດ້ວຍຄວາມຮ້ອນ/ການເຄືອບ epoxy |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | — | IEC 62271-200, GB 3906, DL/T 404 |

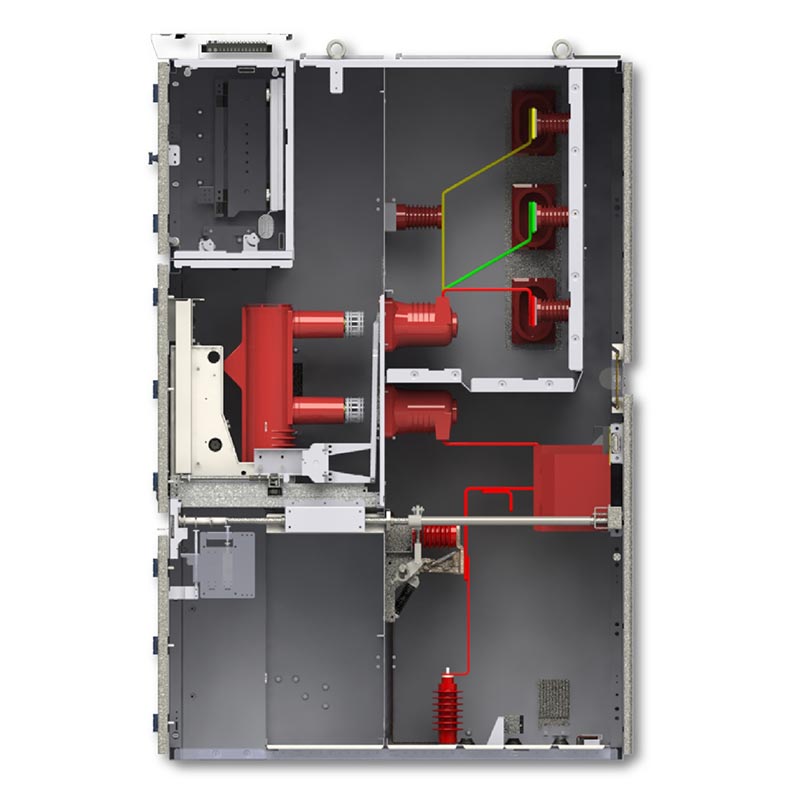

1. Circuit Breaker Compartment: ຕິດຕັ້ງລົດຕູ້ຕັດວົງຈອນສູນຍາກາດປະເພດ VS1/ZN63/VD4.
2. Busbar Compartment: ຈັດ busbars ຕົ້ນຕໍ, busbars ສາຂາ, ແລະ insulators.
3. ຊ່ອງໃສ່ສາຍເຄເບີ້ນ: ປະກອບກັບ CTs, PTs, ສະວິດດິນ, terminals ສາຍ, ແລະອື່ນໆ.
4. Control Instrument Compartment: ຕິດຕັ້ງລີເລ, ອຸປະກອນປ້ອງກັນ, ເຄື່ອງມື, ແລະວົງຈອນຮອງ.
5. ຊ່ອງທາງການບັນເທົາຄວາມກົດດັນ: ມີອຸປະກອນບັນເທົາອາກຢູ່ດ້ານເທິງເພື່ອປັບປຸງຄວາມປອດໄພໃນການດໍາເນີນງານ.
1. ໂຄງປະກອບການແຍກໂລຫະທັງຫມົດເພື່ອປ້ອງກັນການແຜ່ກະຈາຍຄວາມຜິດແລະການແຊກແຊງເຊິ່ງກັນແລະກັນ.
2. ສໍາເລັດການ interlocking ກົນຈັກຫ້າຫຼັກຖານເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດອຸບັດຕິເຫດເປີດ, ປິດ, ຫຼືເຂົ້າໄປໃນ energized.
ຊ່ອງ.
3. trolley ຖອດອອກໄດ້ທີ່ຕັ້ງໄວ້ກາງ, ຊ່ວຍໃຫ້ການດໍາເນີນງານດ້ານຫນ້າແລະການບໍາລຸງຮັກສາ, ອໍານວຍຄວາມສະດວກໃນການສ້ອມແປງ.
4. Kyn28 Switchgear 20kV ມີລະດັບ insulation ສູງ, ຄວາມຕ້ານທານຄວາມຜິດທີ່ເຂັ້ມແຂງ, ໂຄງປະກອບການຫນາແຫນ້ນ, ແລະເຫມາະສົມສໍາລັບການ.
ໂຄງການຈໍາຫນ່າຍພະລັງງານຕ່າງໆ.
5. ໄດ້ມາດຕະຖານສາກົນ ແລະ ລະດັບຊາດ, ມີຄຸນນະພາບທີ່ໝັ້ນຄົງ ແລະ ເຊື່ອຖືໄດ້.
ໂຄງການສະຖານີຈຳໜ່າຍໄຟຟ້າໃນສວນອຸດສາຫະ ກຳ. ສວນອຸດສາຫະ ກຳ ທີ່ ສຳ ຄັນຂອງແຂວງປະກອບມີຫຼາຍແຫ່ງ ອາຄານໂຮງງານ, ອາຄານຫ້ອງການ, ແລະສະຫນັບສະຫນູນອຸປະກອນໄຟຟ້າ, ຮຽກຮ້ອງໃຫ້ມີຄວາມຫນ້າເຊື່ອຖືສູງທີ່ສຸດແລະ ຄວາມປອດໄພໃນການສະຫນອງພະລັງງານ. ໂຄງການໄດ້ເລືອກເອົາ 16 Usune Kyn28 Switchgear 20kV ຫນ່ວຍ, ມີການຈັດອັນດັບປະຈຸບັນ 1250A ແລະ. ກະແສໄຟຟ້າຂາດລັດວົງຈອນ 31.5kA.
ເປັນເວລາຫຼາຍກວ່າສອງປີນັບຕັ້ງແຕ່ການມອບຫມາຍ, ອຸປະກອນດັ່ງກ່າວໄດ້ດໍາເນີນການຢ່າງຫມັ້ນຄົງ, ລົບລ້າງຄວາມຜິດຂອງວົງຈອນສັ້ນຢ່າງໄວວາ. ໂດຍບໍ່ມີເຫດການຄວາມປອດໄພໃດໆ. ໂຄງປະກອບການບໍາລຸງຮັກສາທີ່ຕິດຢູ່ດ້ານຫນ້າຊ່ວຍຫຼຸດຜ່ອນຄວາມຫຍຸ້ງຍາກໃນການບໍາລຸງຮັກສາຢ່າງຫຼວງຫຼາຍ ແລະ downtime, ໄດ້ ຮັບ ການ ຍ້ອງ ຍໍ ສູງ ຈາກ ການ ປະ ຕິ ບັດ ງານ ແລະ ພະ ແນກ ການ ບໍາ ລຸງ ຮັກ ສາ ຂອງ park.
A1: ຜະລິດຕະພັນນີ້ມີຄ່າແຮງດັນໄຟຟ້າ 24kV ແລະເຂົ້າກັນໄດ້ກັບ 50/60Hz ສາມເຟດລະບົບໄຟຟ້າ AC ກວມເອົາ ລະດັບ 3.6～12kV ແລະ 24kV.
A2: ການຕັ້ງຄ່າມາດຕະຖານປະກອບມີລົດຕູ້ຕັດວົງຈອນສູນຍາກາດປະເພດ VS1 (ZN63), ແລະຍັງເຂົ້າກັນໄດ້ກັບ breakers ວົງຈອນມາດຕະຖານອຸດສາຫະກໍາເຊັ່ນ VD4, ສະເຫນີ interchangeability ທີ່ເຂັ້ມແຂງ.
A3: ແມ່ນແລ້ວ. ຜະລິດຕະພັນມີກະແສໄຟຟ້າສູງສຸດ 3150A ແລະກະແສໄຟຟ້າຂາດວົງຈອນສັ້ນຂອງ 31.5kA, ສະແດງໃຫ້ເຫັນຄວາມສາມາດທົນທານທີ່ເຂັ້ມແຂງແລະຕອບສະຫນອງຄວາມຕ້ອງການກະຈາຍພະລັງງານຂອງການໂຫຼດທີ່ສໍາຄັນໃນອຸດສາຫະກໍາ ແລະວິສາຫະກິດຂຸດຄົ້ນບໍ່ແຮ່, ສູນຂໍ້ມູນ, ອາຄານສູງ, ແລະຄໍາຮ້ອງສະຫມັກທີ່ຄ້າຍຄືກັນອື່ນໆ.
