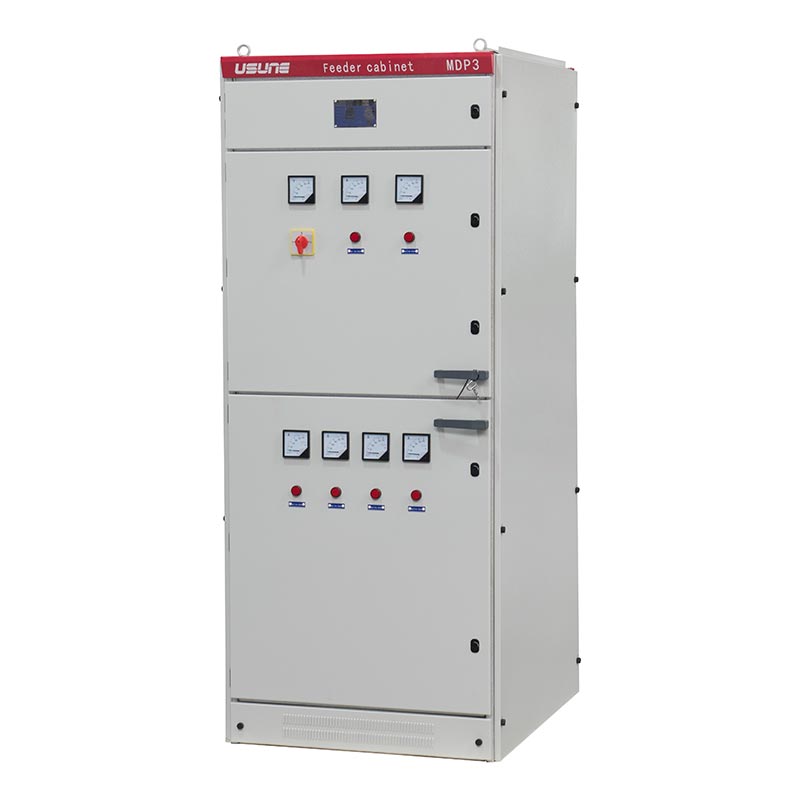

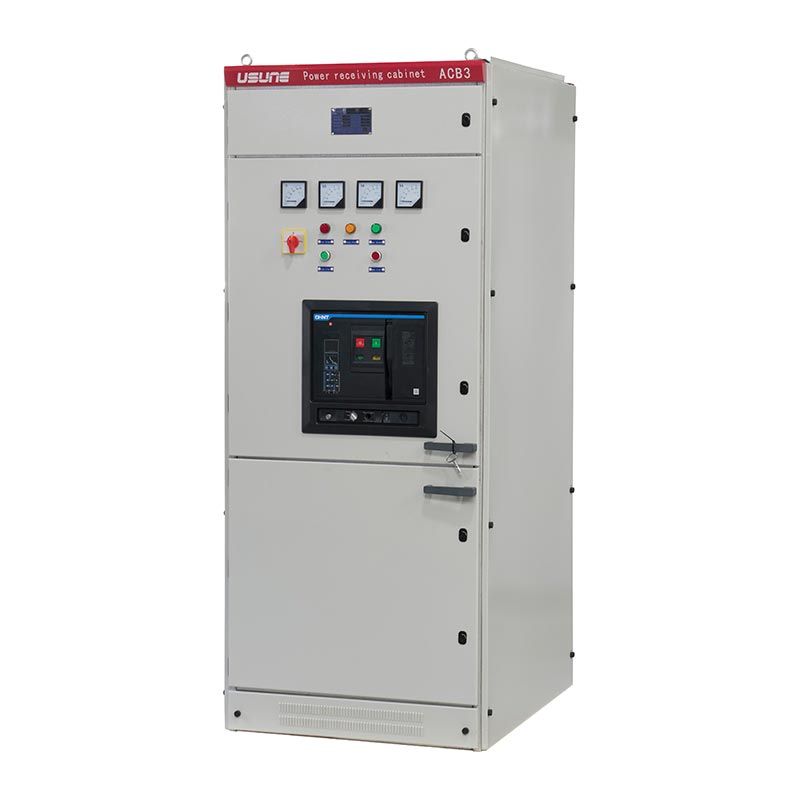

The Usune GGD Low Voltage Switchgear ເປັນ switchgear ຄົງທີ່ຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບການຮັບພະລັງງານ, ການແຜ່ກະຈາຍ, ແລະການຄວບຄຸມ. ໃນລະບົບແຮງດັນຕໍ່າ. ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກພາຍໃນ, ມັນເຫມາະສົມສໍາລັບໂຮງງານໄຟຟ້າ, ສະຖານີຍ່ອຍ, ອຸດສາຫະກໍາແລະ ວິສາຫະກິດຂຸດຄົ້ນບໍ່ແຮ່, ແລະອາຄານສູງ, ແລະສາມາດຮັບມືກັບການໂຫຼດໄດ້ເຖິງ 3150A.
- ລະດັບແຮງດັນ: 0.4kV (380V)
- ລະດັບຄວາມຖີ່: 50Hz
- ການຈັດອັນດັບການປົກປ້ອງ: IP23
- ມາດຕະຖານ: IEC 439, GB 7251, GB/T 14048.2
- ການຢັ້ງຢືນ: ການຢັ້ງຢືນລະບົບການຄຸ້ມຄອງ ISO 9001
switchgear ແຮງດັນຕ່ໍາ
switchgear ແຮງດັນປານກາງ
1. ກອບຕູ້: ກໍ່ສ້າງຈາກແຜ່ນເຫຼັກມ້ວນເຢັນທີ່ມີຄວາມຫນາ≥2mm, ໃນ RAL7032 ສີຂີ້ເຖົ່າໄຟຟ້າ,
ມີຄວາມເຂັ້ມແຂງກົນຈັກສູງ.
2. ປະສິດທິພາບການປົກປ້ອງ: ລະດັບການປົກປ້ອງ IP23, ປະສິດທິພາບປ້ອງກັນການບຸກລຸກຂອງວັດຖຸຕ່າງປະເທດແຂງແລະ
ນ້ໍາ splashes.
3. ອຸປະກອນ Interlocking: GGD Low Voltage Switchgear ປະກອບດ້ວຍກົນໄກແລະໄຟຟ້າ interlocking.
ກົນໄກ, ສະກັດກັ້ນການເຄື່ອນໄຫວທີ່ຜິດພາດຢ່າງມີປະສິດທິຜົນ ແລະ ຮັບປະກັນຄວາມປອດໄພໃນການດຳເນີນງານ.
4. ອົງປະກອບຫຼັກ: ປະກອບດ້ວຍເຄື່ອງຕັດວົງຈອນທີ່ມີຄຸນນະພາບສູງ, ຕົວຊີ້ວັດ LED ຕ້ານການລົບກວນ, ແລະຄວາມແມ່ນຍໍາ
ເຄື່ອງມືປະເພດຕົວຊີ້.
1. ຄວາມອາດສາມາດ breaking ສູງ: ຄວາມອາດສາມາດ breaking ເຖິງ 50kA, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງຂອງອຸປະກອນພາຍໃຕ້ຄວາມຜິດ.
ເງື່ອນໄຂ.
2. ຄວາມຫມັ້ນຄົງທີ່ດີເລີດ: ສະແດງໃຫ້ເຫັນຄວາມຫມັ້ນຄົງດ້ານການເຄື່ອນໄຫວແລະຄວາມຮ້ອນທີ່ດີເລີດ, ເຫມາະສໍາລັບອຸດສາຫະກໍາທີ່ຫນັກແຫນ້ນ
ຄໍາຮ້ອງສະຫມັກ.
3. ການຕັ້ງຄ່າແບບຍືດຫຍຸ່ນ: ການອອກແບບແບບໂມດູລາອະນຸຍາດໃຫ້ປັບແຕ່ງການຕັ້ງຄ່າໂດຍອີງໃສ່ພະລັງງານ, ແສງສະຫວ່າງ, ແລະມໍເຕີ
ຂໍ້ກໍານົດການຄວບຄຸມ.
4. ການບໍາລຸງຮັກສາສະດວກ: ອົງປະກອບໄດ້ຖືກວາງໄວ້ຢ່າງມີເຫດຜົນ, ມີປ້າຍຊື່ຢ່າງຈະແຈ້ງ, ແລະປະຕູຕູ້ແມ່ນທົນທານ,
ອໍານວຍຄວາມສະດວກໃນການກວດສອບແລະບໍາລຸງຮັກສາປະຈໍາວັນ.
5. ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ: ລະດັບອຸນຫະພູມປະຕິບັດງານແມ່ນ -10 ℃ to +40 ℃, ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ມີ
ລະດັບຄວາມສູງ ≤1000m.
| ຊື່ພາລາມິເຕີ | ຕົວກໍານົດການສະເພາະ |
| ຕົວແບບ | GGD Series |
| ລະດັບແຮງດັນ | 0.4kV (380V) |
| ອັນດັບປັດຈຸບັນ | ສູງສຸດ 3150A |
| ຄວາມຖີ່ | 50Hz |
| ລະດັບການປົກປ້ອງ | IP23 |
| ວັດສະດຸ | ເຫຼັກມ້ວນເຢັນ (≥2ມມ) |
| ສີ | RAL7032 (ສີຂີ້ເຖົ່າໄຟຟ້າ) |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | IEC 439, GB 7251, GB/T 14048.2 |
| ລະດັບຄວາມສູງ | ≤1000ມ |
| ຊ່ວງອຸນຫະພູມ | -10 ℃ ~ + 40 ℃ |
| ຄວາມຊຸ່ມຊື່ນ | ສະເລ່ຍປະຈໍາວັນ ≤95% |
| ລະດັບມົນລະພິດ | ລະດັບ 3 |
| ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ | ≤ Magnitude 8 |
| ລາຍການ | ໜ່ວຍ | ພາລາມິເຕີ | |
| ແຮງດັນທີ່ຈັດອັນດັບ | kV | 24 | |
| ລະດັບຄວາມຖີ່ | Hz | 50 | |
| ລະດັບກະແສໄຟຟ້າຂອງຕົວຕັດວົງຈອນ | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| ລະດັບກະແສໄຟຟ້າຂອງຕູ້ສະຫຼັບ | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| ໃຫ້ຄະແນນປັດຈຸບັນໄດນາມິກ (4ວິ) | kA | 16, 20, 25, 31.5, 40, 50 | |
| ຈັດອັນດັບປັດຈຸບັນຄົງທີ່ (ສູງສຸດ) | kA | 40, 50, 63, 80, 100, 125 | |
| ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ | kA | 16, 20, 25, 31.5, 40, 50 | |
| ການຈັດອັນດັບການສ້າງວົງຈອນສັ້ນ | kA | 40, 50, 63, 80, 100, 125 | |
| ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ | ຂົ້ວໂລກ, ຂົ້ວໂລກ | kV | 65 |
| ຂ້າມໄລຍະຫ່າງ | kV | 79 | |
| ແຮງດັນຟ້າຜ່າທົນແຮງດັນ (ສູງສຸດ) | ຂົ້ວໂລກ, ຂົ້ວໂລກ | kV | 125 |
| ຂ້າມໄລຍະຫ່າງ | kV | 145 | |
| ລະດັບການປົກປ້ອງ | IP4X ສໍາລັບ enclosure, IP2X ສໍາລັບຫ້ອງແຍກແລະຫ້ອງ breaker ວົງຈອນເປີດ | ||
| ຫມາຍເຫດ: ຄວາມອາດສາມາດຂອງວົງຈອນສັ້ນຂອງ CT ຄວນພິຈາລະນາແຍກຕ່າງຫາກ. | |||
1. ຊື່ໂຄງການ: ການຍົກລະດັບລະບົບການແຈກຢາຍພະລັງງານສໍາລັບບໍ່ຖ່ານຫີນ
2. ລູກຄ້າ: ກຸ່ມຂຸດຄົ້ນຖ່ານຫີນຂະຫນາດໃຫຍ່ໃນ Shanxi, ຈີນ
3. ສິ່ງທ້າທາຍຂອງໂຄງການ: ສະພາບແວດລ້ອມໃຕ້ດິນທີ່ຮຸນແຮງທີ່ມີລະດັບຂີ້ຝຸ່ນແລະການສັ່ນສະເທືອນສູງ, ຮຽກຮ້ອງໃຫ້ມີຄວາມຫມັ້ນຄົງແລະ. ການສະຫນອງພະລັງງານທີ່ເຊື່ອຖືໄດ້ສໍາລັບລໍາລຽງ, ປັ໊ມ, ແລະອຸປະກອນລະບາຍອາກາດ.
4. ການແກ້ໄຂ: ການນໍາໃຊ້ຂອງ 18 Usune GGD ຫນ່ວຍ Switchgear ແຮງດັນຕ່ໍາສໍາລັບການແຜ່ກະຈາຍພະລັງງານຕົ້ນຕໍແລະພະລັງງານ zoned ການແຜ່ກະຈາຍ.
5. ຜົນໄດ້ຮັບຂອງໂຄງການ:
- ຄວາມຫນ້າເຊື່ອຖື: ການດໍາເນີນງານທີ່ຫມັ້ນຄົງສໍາລັບການ 24 ເດືອນຕິດຕໍ່ກັນໂດຍບໍ່ມີການ downtime ບໍ່ໄດ້ວາງແຜນ.
- ຄວາມປອດໄພ: ລະດັບການປ້ອງກັນ IP23 ແລະອຸປະກອນ interlocking ທີ່ເຂັ້ມແຂງຢ່າງສົມບູນລົບລ້າງອຸປະຕິເຫດຄວາມປອດໄພໄຟຟ້າ.
- ການປັບປຸງປະສິດທິພາບ: ການສະຫນອງພະລັງງານທີ່ຫມັ້ນຄົງຫຼຸດຜ່ອນອັດຕາການລົ້ມເຫຼວຂອງອຸປະກອນໂດຍ 65%.
- Maintenance Optimization: ການອອກແບບອົງປະກອບທີ່ເຂົ້າເຖິງໄດ້ງ່າຍ ຫຼຸດຜ່ອນເວລາການບຳລຸງຮັກສາ 50%.

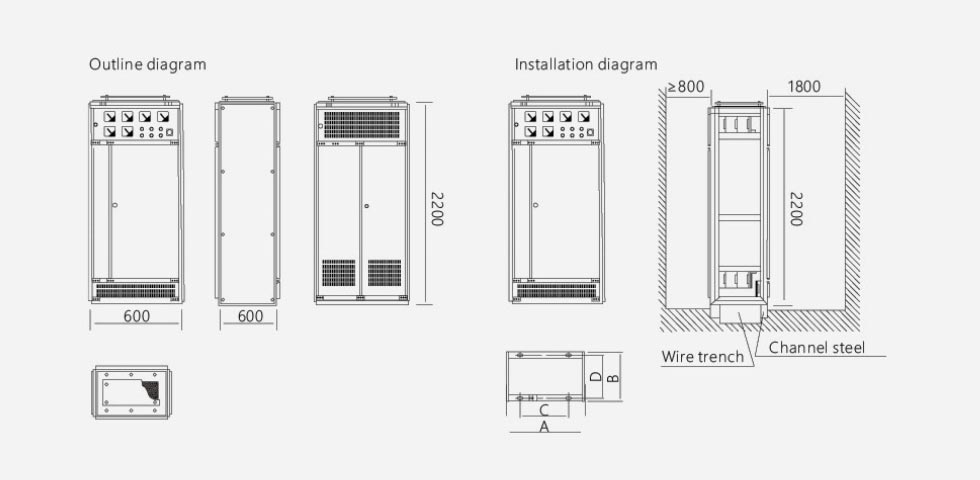

| ລະຫັດຜະລິດຕະພັນ | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: ການອອກແບບມາດຕະຖານແມ່ນເຫມາະສົມສໍາລັບລະດັບຄວາມສູງ≤1000m. ຮຸ່ນທີ່ເຫມາະສົມສໍາລັບລະດັບຄວາມສູງສູງເຖິງ 2000m ສາມາດເປັນ ປັບແຕ່ງຕາມການຢືນຢັນຜູ້ຜະລິດ.
A: ຜະລິດຕະພັນນີ້ຖືກອອກແບບມາສໍາລັບການນໍາໃຊ້ພາຍໃນເຮືອນ (ເຫມາະສົມກັບສະພາບແວດລ້ອມມົນລະພິດລະດັບ 3). ສໍາລັບກາງແຈ້ງຫຼືສູງ ຄໍາຮ້ອງສະຫມັກ corrosive, ຕິດຕໍ່ Usune ສໍາລັບການເຄືອບທີ່ກໍາຫນົດເອງຫຼືການຍົກລະດັບການປ້ອງກັນການຈັດອັນດັບ.
A: ຜະລິດຕະພັນປະຕິບັດຕາມ IEC 439, GB 7251, GB/T 14048.2, ແລະມາດຕະຖານລະບົບການຄຸ້ມຄອງ ISO. ໃນກໍລະນີຂອງ ມາດຕະຖານທີ່ຂັດແຍ້ງກັນ, ມາດຕະຖານທີ່ສູງກວ່າຈະຖືກຈັດລໍາດັບຄວາມສໍາຄັນ.
ສະຫຼຸບແລ້ວ, Usune GGD Low Voltage Switchgear ແມ່ນການກະຈາຍພະລັງງານທີ່ມີປະສິດທິພາບສູງ, ເຊື່ອຖືໄດ້ສູງ. ການແກ້ໄຂ. ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງຊັ້ນນໍາໃນປະເທດຈີນ, Usune ປະສົມປະສານແນວຄວາມຄິດການອອກແບບຂັ້ນສູງ, ເຄັ່ງຄັດ ການຄວບຄຸມຄຸນນະພາບ, ແລະປະສົບການອຸດສາຫະກໍາທີ່ກວ້າງຂວາງ, ການນໍາໃຊ້ສະຖານທີ່ການຜະລິດທີ່ທັນສະໄຫມຂອງຕົນເພື່ອສະຫນອງຄວາມປອດໄພ, ຜະລິດຕະພັນ ແລະການບໍລິການກະຈາຍພະລັງງານທີ່ມີປະສິດທິພາບ, ແລະທົນທານຕໍ່ກັບສະຖານະການຕ່າງໆໃນທົ່ວໂລກ, ລວມທັງພະລັງງານ ໂຮງງານ, ສະຖານທີ່ອຸດສາຫະກໍາ, ແລະອາຄານການຄ້າ.
