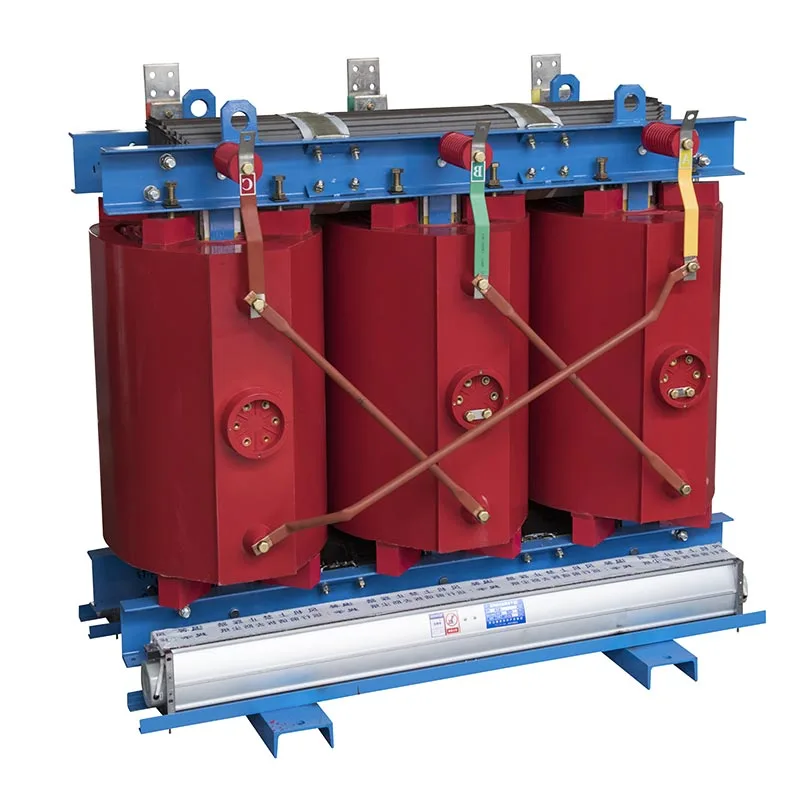

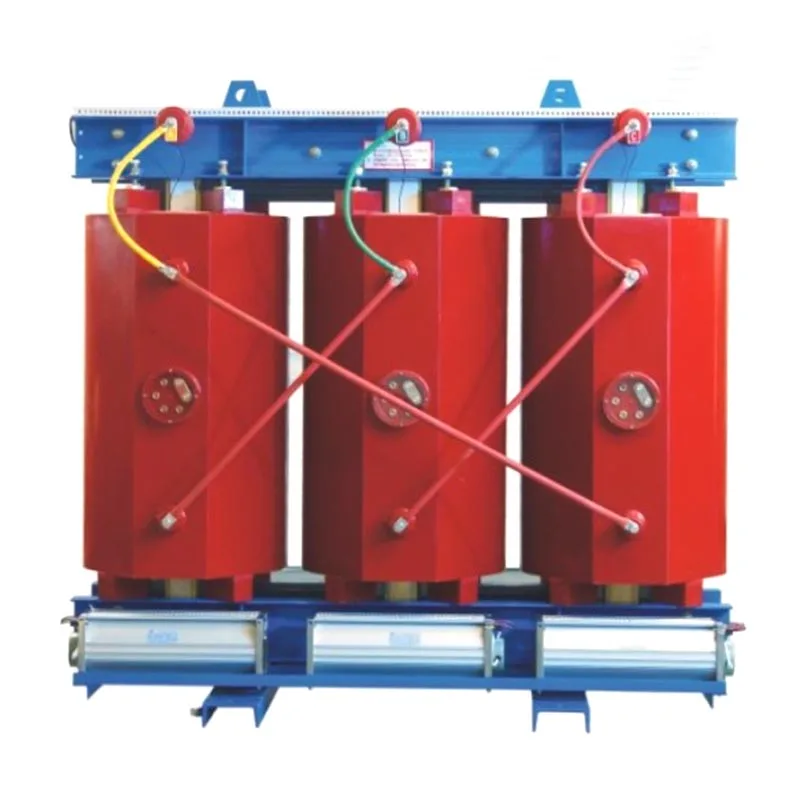

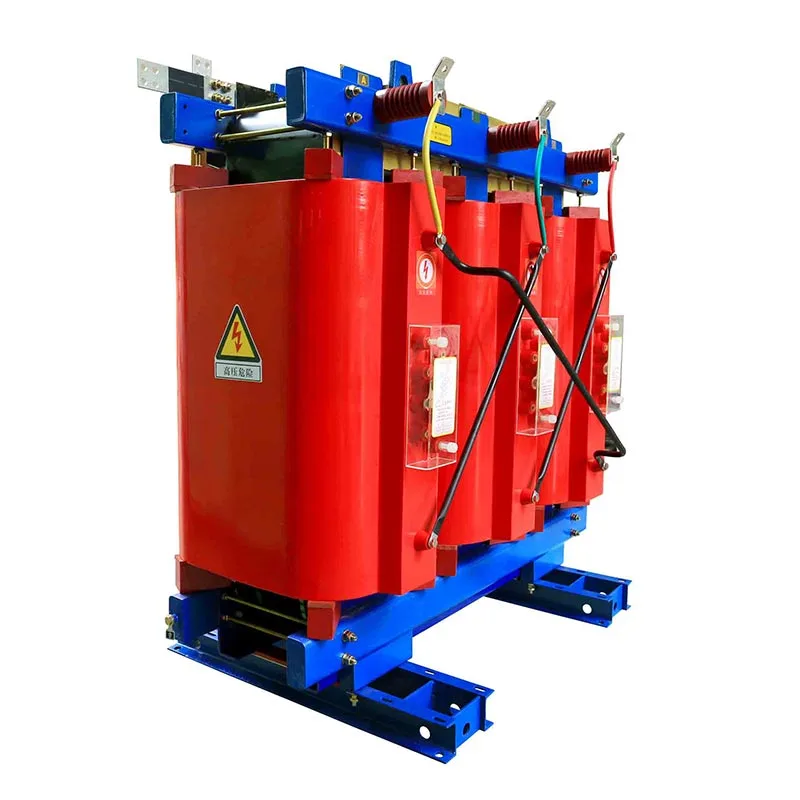

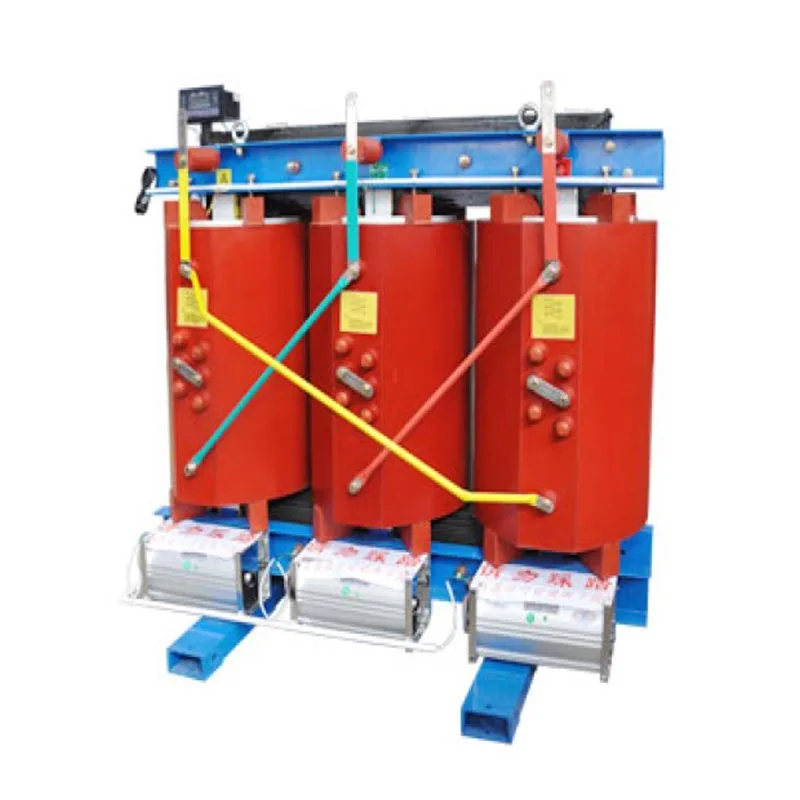

500kVA Cast Resin Dry Type Transformer

Usune 500kVA cast resin cast transformer ປະເພດແຫ້ງແມ່ນຫົວຫນ່ວຍກະຈາຍພະລັງງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ໃຊ້ອາກາດສໍາລັບການເຮັດຄວາມເຢັນ. ແລະ insulation. windings ຂອງມັນແມ່ນ encapsulated ຢ່າງເຕັມສ່ວນໃນ epoxy resin ທົນທານຕໍ່ອຸນຫະພູມສູງ, ຢ່າງສົມບູນ ການກໍາຈັດອັນຕະລາຍດ້ານຄວາມປອດໄພເຊັ່ນ: ນໍ້າມັນຮົ່ວ, ໄຟໄຫມ້, ແລະການລະເບີດ. ຫນ່ວຍບໍລິການມີລັກສະນະການໄຫຼບາງສ່ວນຕ່ໍາ, ສິ່ງລົບກວນໜ້ອຍທີ່ສຸດ, ແລະບໍ່ມີການປ່ອຍມົນລະພິດ, ອະນຸຍາດໃຫ້ເຮັດວຽກໃນໄລຍະຍາວ, ບໍ່ມີການຮັກສາ. ມັນເຫມາະສົມສໍາລັບ ຄໍາຮ້ອງສະຫມັກພະລັງງານພາຍໃນທີ່ມີຄວາມຕ້ອງການຕ່າງໆແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການແຈກຢາຍພະລັງງານເພື່ອການຄ້າ ອາຄານ, ໂຮງໝໍ, ໂຮງຮຽນ, ໂຮງງານອຸດສາຫະກຳ, ແລະລົດໄຟໃຕ້ດິນ.

ຄຸນນະສົມບັດຜະລິດຕະພັນທີ່ສໍາຄັນ

1. ຄວາມຕ້ານທານຕໍ່ໄຟໄຫມ້ແລະການລະເບີດ; ຄວາມປອດໄພຊັ້ນສູງ

ໝໍ້ແປງໄຟປະເພດຢາງແຫ້ງ 500kVA ບໍ່ມີນ້ຳມັນ insulating ແລະໃຊ້ Class H. ອຸປະກອນການຫລໍ່ທົນທານຕໍ່ອຸນຫະພູມສູງ. ມັນຈະບໍ່ຕິດໄຟ, ລະເບີດ, ຫຼືນໍ້າມັນຮົ່ວພາຍໃຕ້ສະພາບທີ່ຜິດປົກກະຕິ ເຊັ່ນ: overloads ຫຼືວົງຈອນສັ້ນ. ການ​ຕິດ​ຕັ້ງ​ພາຍ​ໃນ​ບໍ່​ໄດ້​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ອຸ​ປະ​ກອນ​ຄວາມ​ປອດ​ໄພ​ໄຟ​ພິ​ເສດ​ເຊັ່ນ​ ຂຸມນ້ໍາມັນຫຼື firewalls, ຫຼຸດຜ່ອນວິສະວະກໍາພົນລະເຮືອນແລະຄ່າໃຊ້ຈ່າຍໃນການຊ່ວຍເຫຼືອຢ່າງມີປະສິດທິຜົນ.

2. ເປັນມິດກັບສິ່ງແວດລ້ອມ; ສູນການປ່ອຍມົນລະພິດ

ບໍ່ມີຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼຂອງນ້ໍາມັນຫຼືການປ່ອຍອາຍແກັສທີ່ເປັນອັນຕະລາຍໃນລະຫວ່າງການປະຕິບັດງານ, ຮັບປະກັນການປະຕິບັດຕາມອາຄານສີຂຽວ. ແລະມາດຕະຖານສິ່ງແວດລ້ອມ. ມັນສາມາດໄດ້ຮັບການຕິດຕັ້ງໂດຍກົງໃນສະຖານທີ່ປິດລ້ອມ - ເຊັ່ນ: ຫ້ອງອຸປະກອນໂຮງຫມໍປິດ ຫຼືຫ້ອງອຸປະກອນລົດໄຟໃຕ້ດິນ - ໂດຍບໍ່ຈໍາເປັນຕ້ອງມີລະບົບການຟື້ນຕົວຂອງນ້ໍາມັນເສຍ, ສະເຫນີທີ່ດີເລີດ ການ​ປັບ​ຕົວ​ສິ່ງ​ແວດ​ລ້ອມ​.

3. ສຽງລົບກວນຕ່ໍາແລະການໄຫຼບາງສ່ວນຕ່ໍາ; ການດໍາເນີນງານທີ່ຫມັ້ນຄົງ

lamination ຫຼັກ optimized ແລະໂຄງສ້າງ winding symmetrical ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນການສັ່ນສະເທືອນໄຟຟ້າແລະ ສິ່ງລົບກວນປະຕິບັດງານ. ຂະບວນການໂຍນສູນຍາກາດກໍາຈັດຟອງ winding ພາຍໃນ, ປະສິດທິຜົນການຄວບຄຸມບາງສ່ວນ ການໄຫຼແລະປ້ອງກັນຄວາມແກ່ຂອງ insulation, ດັ່ງນັ້ນການຮັບປະກັນຄວາມຫມັ້ນຄົງ, ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງສໍາລັບໃນໄລຍະ 20 ປີ.

4. ປະສິດທິພາບພະລັງງານ; ຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານແລະການບໍາລຸງຮັກສາຕ່ໍາ

ເຫຼັກກ້າຊິລິຄອນທີ່ເນັ້ນເມັດພືດຊັ້ນສູງແມ່ນໃຊ້ສໍາລັບແກນ, ຫຼຸດຜ່ອນການສູນເສຍການໂຫຼດແລະການສູນເສຍຢ່າງຫຼວງຫຼາຍ. ຖືກອອກແບບມາສໍາລັບສະຖານະການທີ່ຕ້ອງການການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງຕະຫຼອດ 24 ຊົ່ວໂມງ - ເຊັ່ນ: ໂຮງງານແລະອາຄານການຄ້າ - ມັນ ຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານໃນໄລຍະຍາວຢ່າງຫຼວງຫຼາຍ, ສອດຄ່ອງກັບມາດຕະຖານການປະຫຍັດພະລັງງານທົ່ວໂລກ.

5. ການອອກແບບທີ່ບໍ່ມີການບຳລຸງຮັກສາ

ມັນມີໂຄງສ້າງປະສົມປະສານໂດຍໃຊ້ການສນວນກັນອາກາດແລະຄວາມເຢັນທາງອາກາດທໍາມະຊາດ, ກໍາຈັດຄວາມຕ້ອງການສໍາລັບ ການທົດແທນແຕ່ລະໄລຍະ, ການກັ່ນຕອງ, ຫຼືການທົດສອບນ້ໍາມັນ insulating. ການບໍາລຸງຮັກສາປົກກະຕິແມ່ນຈໍາກັດພຽງແຕ່ຂີ້ຝຸ່ນງ່າຍດາຍ ການໂຍກຍ້າຍແລະການກວດສອບການເຊື່ອມຕໍ່ຢູ່ປາຍຍອດ, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍແຮງງານແລະວັດສະດຸທີ່ກ່ຽວຂ້ອງກັບຢ່າງຕໍ່ເນື່ອງ ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາ.

6. ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ

ມັນເຮັດວຽກຢ່າງເຊື່ອຖືໄດ້ໃນອຸນຫະພູມສະພາບແວດລ້ອມຕັ້ງແຕ່ -20 ° C ຫາ +40 ° C, ໃນລະດັບຄວາມສູງເຖິງ 1,000 ແມັດ, ແລະໃນ. ຄວາມຊື້ນທີ່ກ່ຽວຂ້ອງ ≤95% (ບໍ່ condensing). ສາຍລົມທີ່ຜະນຶກເຂົ້າກັນໄດ້ທົນທານຕໍ່ຂີ້ຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນ, ແລະການກັດກ່ອນເລັກນ້ອຍ, ເຮັດໃຫ້ຫນ່ວຍງານທີ່ເຫມາະສົມກັບສະພາບແວດລ້ອມທີ່ສັບສົນເຊັ່ນ: ພື້ນທີ່ໃຕ້ດິນ, ໂຮງງານທີ່ມີຄວາມຊຸ່ມຊື່ນ, ແລະທາງການແພດ ຫ້ອງອະນາໄມ.

7. ໂຄງສ້າງກະທັດລັດແລະການຕິດຕັ້ງງ່າຍ

ເມື່ອປຽບທຽບກັບຫມໍ້ແປງທີ່ແຊ່ນ້ໍາມັນທີ່ມີຄວາມຈຸດຽວກັນ, ຫນ່ວຍນີ້ແມ່ນຂະຫນາດນ້ອຍກວ່າແລະເບົາກວ່າ, ຕ້ອງການພື້ນທີ່ຫນ້ອຍ. ສໍາລັບການກະຈາຍພະລັງງານ. ຄວາມງ່າຍຂອງການຂົນສົ່ງ, ການຍົກ, ແລະການປະກອບຢູ່ໃນສະຖານທີ່ປະສິດທິຜົນເຮັດໃຫ້ການກໍ່ສ້າງສັ້ນລົງ ໄລຍະເວລາສໍາລັບໂຄງການກະຈາຍພະລັງງານ.

ຫຼັກການປະຕິບັດງານ

Usune 500kVA cast resin ການຫັນເປັນປະເພດແຫ້ງດໍາເນີນການກ່ຽວກັບຫຼັກການຂອງການ induction ແມ່ເຫຼັກໄຟຟ້າ, ບັນລຸໄດ້. ການປ່ຽນແຮງດັນໄຟຟ້າ AC ແລະການສົ່ງພະລັງງານໂດຍຜ່ານການເຊື່ອມຕໍ່ flux ແມ່ເຫຼັກລະຫວ່າງປະຖົມແລະມັດທະຍົມ windings. ຂະ​ບວນ​ການ​ປະ​ຕິ​ບັດ​ຫຼັກ​ການ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​:

1. ກະແສໄຟຟ້າສະຫຼັບທີ່ໄຫຼຜ່ານກະແສລົມປະຖົມສ້າງກະແສແມ່ເຫຼັກສະລັບພາຍໃນທາດເຫຼັກ. ຫຼັກ;

2. ກະແສແມ່ເຫຼັກສະຫຼັບຜ່ານກະແສລົມຂັ້ນສອງ, ກະຕຸ້ນແຮງໄຟຟ້າສະຫຼັບ. ຜ່ານ induction ແມ່ເຫຼັກໄຟຟ້າ;

3. ການຫັນປ່ຽນແຮງດັນ (ຂັ້ນຕອນຂຶ້ນຫຼືຂັ້ນຕອນລົງ) ແລະການສົ່ງໄຟຟ້າແມ່ນບັນລຸໄດ້ໂດຍອີງໃສ່ອັດຕາສ່ວນການຫັນຄົງທີ່. ລະຫວ່າງ windings ປະຖົມແລະມັດທະຍົມ.

ບໍ່ເຫມືອນກັບຫມໍ້ແປງທີ່ແຊ່ນ້ໍາມັນ, ຫນ່ວຍນີ້ອີງໃສ່ອາກາດທັງຫມົດເປັນສື່ກາງສໍາລັບການ insulation ແລະການກະຈາຍຄວາມຮ້ອນ. ລະຫວ່າງຫຼັກແລະ windings, ບໍ່ມີນ້ໍາມັນ insulating. ຄວາມຮ້ອນແມ່ນ dissipated ໂດຍຜ່ານການ convection ທໍາມະຊາດຫຼືບັງຄັບ ຄວາມເຢັນທາງອາກາດ, ເຮັດໃຫ້ການຫັນປ່ຽນແຮງດັນທີ່ປອດໄພ ແລະໝັ້ນຄົງພາຍໃນສະພາບແວດລ້ອມພາຍໃນທີ່ປິດລ້ອມ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການທີ່ສໍາຄັນ

1. ການຈັດອັນດັບໄຟຟ້າ

2. ຂໍ້ມູນສະເພາະດ້ານສິ່ງແວດລ້ອມ

ໂຄງການອ້າງອີງ

ໂຄງການເປີດຕົວບັ້ງໄຟ Cas-space

ບົດລາຍງານການທົດສອບ

ກໍລະນີຄໍາຮ້ອງສະຫມັກຂອງໂລກທີ່ແທ້ຈິງ

ກໍລະນີ 1: ສະຖານີລົດໄຟໃຕ້ດິນໃນຕົວເມືອງ ໂຄງການກະຈາຍພະລັງງານພາຍໃນ

ສະຖານີລົດໄຟໃຕ້ດິນຂະໜາດກາງແຫ່ງໜຶ່ງໃນພາກຕາເວັນອອກຂອງຈີນ ໄດ້ຈັດຊື້ໝໍ້ແປງໄຟແບບແຫ້ງ Usune 500kVA ຈຳນວນ 3 ໜ່ວຍ. ກັບ​ໄຟ​ສະ​ຖາ​ນີ​ໄຟ​ຟ້າ​, ລະ​ບາຍ​ອາ​ກາດ​, ແລະ​ລະ​ບົບ​ການ​ຄວບ​ຄຸມ​ສັນ​ຍານ​. ສະພາບແວດລ້ອມລົດໄຟໃຕ້ດິນແມ່ນປິດລ້ອມແລະຊຸ່ມຊື່ນກັບ ຄວາມຕ້ອງການຄວາມປອດໄພຂອງໄຟໄຫມ້ຢ່າງເຂັ້ມງວດ; ໝໍ້ແປງທີ່ໃສ່ນ້ຳມັນສ້າງຄວາມສ່ຽງດ້ານຄວາມປອດໄພໃນການຕັ້ງຄ່າດັ່ງກ່າວ. ຕັ້ງ​ແຕ່​ເຂົ້າ​ມາ ການບໍລິການສາມປີກ່ອນຫນ້ານີ້, ອຸປະກອນໄດ້ສະແດງໃຫ້ເຫັນລະດັບສຽງຕ່ໍາແລະປະສິດທິພາບການໄຫຼບາງສ່ວນທີ່ຫມັ້ນຄົງ ໂດຍ​ບໍ່​ຈໍາ​ເປັນ​ຕ້ອງ​ໄດ້​ຮັບ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ເລື້ອຍໆ​, ປະ​ຕິ​ບັດ​ຕາມ​ມາດ​ຕະ​ຖານ​ຄວາມ​ປອດ​ໄພ​ຢ່າງ​ເຕັມ​ທີ່​ສໍາ​ລັບ​ການ​ດໍາ​ເນີນ​ງານ​ການ​ຂົນ​ສົ່ງ​ລົດ​ໄຟ​ໃຕ້​ດິນ​.

ກໍລະນີທີ 2: ການຍົກລະດັບລະບົບໄຟຟ້າໃນໂຮງໝໍຂັ້ນສາມ

ໂຮງໝໍຊັ້ນສູງໄດ້ປ່ຽນໝໍ້ແປງໃສ່ນ້ຳມັນທີ່ເກົ່າແກ່ດ້ວຍໝໍ້ແປງແບບແຫ້ງ Usune 500kVA ສອງໜ່ວຍເພື່ອໃຫ້ພະລັງງານ. ອຸປະກອນທາງການແພດທີ່ຊັດເຈນເຊັ່ນເຄື່ອງສະແກນ CT ແລະ MRI. ຜະລິດຕະພັນເຫຼົ່ານີ້ກໍາຈັດຄວາມສ່ຽງໄຟໄຫມ້ແລະມົນລະພິດແລະ ດໍາເນີນການຢ່າງງຽບໆ, ຮັບປະກັນການສະຫນອງພະລັງງານທີ່ຫມັ້ນຄົງສໍາລັບອຸປະກອນການແພດ; ນອກຈາກນັ້ນ, ທໍາມະຊາດທີ່ບໍ່ມີການບໍາລຸງຮັກສາຂອງເຂົາເຈົ້າ ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍວຽກງານການຄຸ້ມຄອງອຸປະກອນຂອງໂຮງຫມໍ.

FAQ

ຄໍາຖາມທີ 1: ຫມໍ້ແປງປະເພດແຫ້ງຂອງ Usune 500kVA ສາມາດຖືກນໍາໃຊ້ໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນສູງຫຼືໃຕ້ດິນບໍ?

A1: ແມ່ນແລ້ວ. ອຸປະກອນດັ່ງກ່າວໃຊ້ການຫລໍ່ລື່ນ epoxy ຢາງສູນຍາກາດເພື່ອສ້າງໂຄງສ້າງ winding ທີ່ຜະນຶກເຂົ້າກັນຢ່າງເຕັມທີ່, ປະສິດທິຜົນ. ຕ້ານຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ. ມັນເຮັດວຽກຢ່າງຫມັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງເຖິງ 95% (ບໍ່ condensing) ແລະເຫມາະສົມຢ່າງກວ້າງຂວາງສໍາລັບຫ້ອງອຸປະກອນລົດໄຟໃຕ້ດິນ, ຫ້ອງກະຈາຍຢູ່ໃຕ້ດິນ, ແລະຄວາມຊຸ່ມຊື່ນ ໂຮງງານຜະລິດ. ສໍາ​ລັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ທີ່​ມີ​ການ​ຂົ້ນ​ເປັນ​ເວ​ລາ​ດົນ​ນານ, enclosures IP ທີ່​ກໍາ​ນົດ​ເອງ​ແມ່ນ​ມີ​ໃຫ້ ເສີມຂະຫຍາຍການຕໍ່ຕ້ານນ້ໍາ.

ຄໍາຖາມທີ 2: ໝໍ້ແປງແບບແຫ້ງນີ້ຕ້ອງການການບຳລຸງຮັກສາແບບໃດ?

A2: ອຸປະກອນແມ່ນບໍ່ຈໍາເປັນຕ້ອງບໍາລຸງຮັກສາ, ບໍ່ຈໍາເປັນຕ້ອງທົດແທນ, ການກັ່ນຕອງ, ຫຼືການທົດສອບ insulating. ນ້ຳມັນ. ການບໍາລຸງຮັກສາເປັນປົກກະຕິກ່ຽວກັບການພຽງແຕ່ທໍາຄວາມສະອາດຂີ້ຝຸ່ນຈາກ windings ທີ່ມີອາກາດ compressed ແລະ terminal ກວດກາ tightness ທຸກໆຫົກເດືອນ; ບໍ່ມີຄວາມຈໍາເປັນອຸປະກອນການທົດສອບພິເສດ, ສົ່ງຜົນໃຫ້ມີໄລຍະຍາວທີ່ສໍາຄັນ ການປະຫຍັດຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ.

Q3: ແມ່ນຫຍັງຄືຂໍ້ໄດ້ປຽບດ້ານຄວາມປອດໄພທີ່ສຳຄັນຂອງໝໍ້ແປງແບບແຫ້ງນີ້ເມື່ອປຽບທຽບກັບໝໍ້ແປງທີ່ແຊ່ນ້ຳມັນຢູ່ໃນເຮືອນ? ການຕັ້ງຄ່າ?

A3: ປະໂຫຍດຕົ້ນຕໍແມ່ນບໍ່ມີໄຟໄຫມ້ຫຼືຄວາມສ່ຽງຕໍ່ການລະເບີດ. ໝໍ້ແປງນ້ຳມັນແບບດັ້ງເດີມບັນຈຸ ນ້ ຳ ມັນ insulating ທີ່ໄວໄຟ - ເຮັດໃຫ້ພວກມັນມີຄວາມສ່ຽງຕໍ່ການເກີດໄຟຫຼືລະເບີດໃນກໍລະນີທີ່ມີວົງຈອນສັ້ນຫຼືຄວາມຮ້ອນເກີນໄປ - ແລະ ຕ້ອງການສິ່ງອໍານວຍຄວາມສະດວກເຊັ່ນ: ຂຸມນ້ໍາມັນແລະໄຟວໍ. Usune cast-resin transformers ປະເພດແຫ້ງນໍາໃຊ້ ຢາງແຂງທີ່ທົນທານຕໍ່ໄຟ ແລະບໍ່ມີສື່ທີ່ຕິດໄຟໄດ້; ພວກ​ເຂົາ​ເຈົ້າ​ບໍ່​ໄດ້ propagate ໄຟ​ໃນ​ກໍ​ລະ​ນີ​ຂອງ​ຄວາມ​ຜິດ​ພາດ​ແລະ​ ສາມາດຕິດຕັ້ງໄດ້ໂດຍກົງໃນສະຖານທີ່ພາຍໃນເຮືອນທີ່ມີປະຊາກອນໜາແໜ້ນ ເຊັ່ນ: ໂຮງໝໍ, ໂຮງຮຽນ, ແລະການຄ້າ. ສູນການຄ້າ - ໂດຍບໍ່ຈໍາເປັນຕ້ອງມີໂຄງສ້າງພື້ນຖານດ້ານຄວາມປອດໄພດ້ານໄຟໄຫມ້ເພີ່ມເຕີມ.
