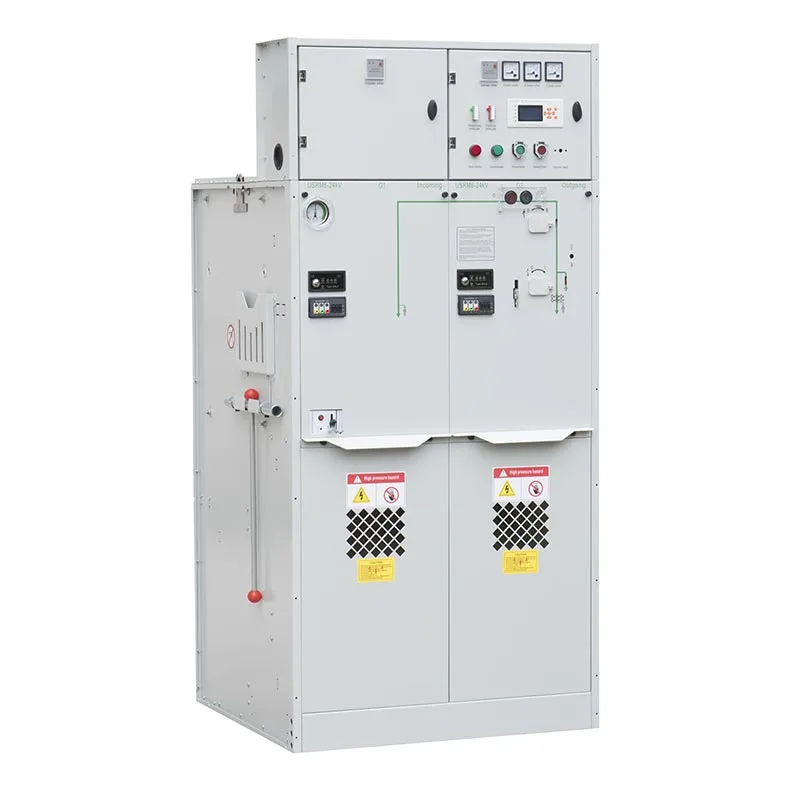

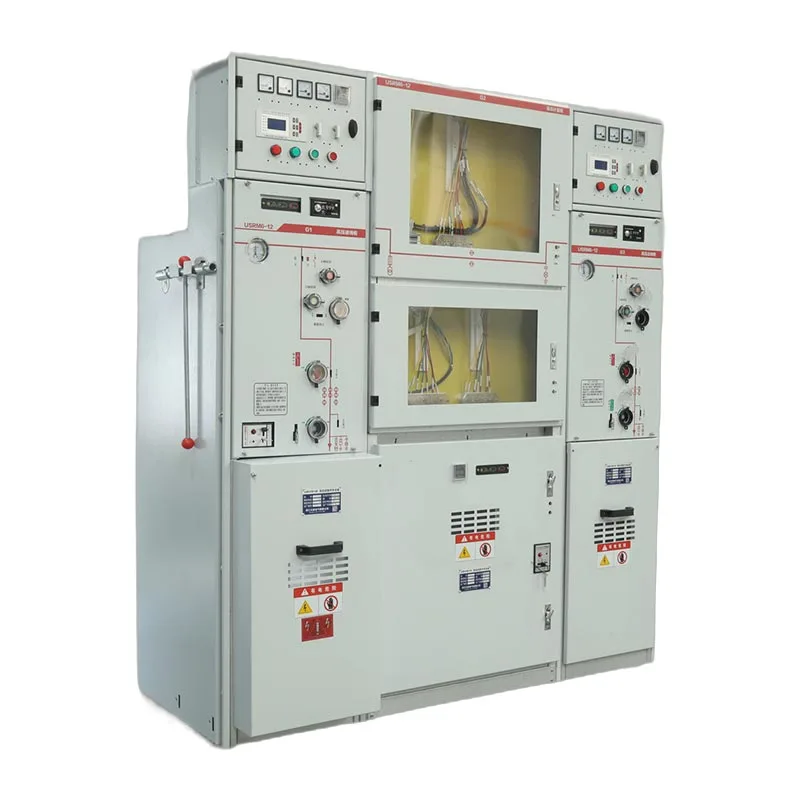

ແຕກຕ່າງຈາກ switchgear ທໍາມະດາທີ່ອີງໃສ່ສະພາບແວດລ້ອມການຕິດຕັ້ງຫຼາຍ, Usune 11kv Sf6 Gis Gas Insulated Switchgear ແຍກອົງປະກອບໄຟຟ້າຕົ້ນຕໍພາຍໃນຫ້ອງອາຍແກັສທີ່ຜະນຶກເຂົ້າກັນໄດ້. ກົນຈັກປະສົມປະສານ ລະບົບ interlocking ຊ່ວຍປ້ອງກັນການດໍາເນີນງານທີ່ບໍ່ຖືກຕ້ອງ, ປັບປຸງຄວາມປອດໄພຂອງຜູ້ປະກອບການແລະຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນ.
switchgear ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ substation ການຫັນເປັນ, ລະບົບກະຈາຍພະລັງງານອຸດສາຫະກໍາ, ອາຄານການຄ້າ, ໂຄງການພື້ນຖານໂຄງລ່າງແລະຄໍາຮ້ອງສະຫມັກແຮງດັນກາງ 11kV ອື່ນໆທີ່ຄວາມປອດໄພ, ຄວາມຫນ້າເຊື່ອຖືແລະການດໍາເນີນງານງ່າຍດາຍ ທີ່ຈໍາເປັນ.
ອົງປະກອບຂອງວົງຈອນຕົ້ນຕໍແມ່ນຖືກປິດລ້ອມພາຍໃນຖັງອາຍແກັສ SF6 ທີ່ປິດປະທັບຕາ, ຫຼຸດຜ່ອນການສໍາຜັດໂດຍກົງກັບພາຍນອກ ສະພາບແວດລ້ອມ. ການອອກແບບນີ້ຊ່ວຍປົກປ້ອງອົງປະກອບໄຟຟ້າຈາກຂີ້ຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນ, ມົນລະພິດແລະ condensation, ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານໃນໄລຍະຍາວ.
ໂຄງປະກອບການປິດລ້ອມຍັງຫຼຸດຜ່ອນຄວາມຕ້ອງການພື້ນທີ່ເມື່ອທຽບກັບ switchgear ອາກາດ insulated ແບບດັ້ງເດີມ, ເຮັດໃຫ້ Usune 11kv Sf6 Gis Gas Insulated Switchgear ເຫມາະສໍາລັບສະຖານີຍ່ອຍທີ່ຫນາແຫນ້ນແລະຫ້ອງໄຟຟ້າຈໍາກັດພື້ນທີ່.
Usune 11kV SF6 GIS ຖືກອອກແບບດ້ວຍການປົກປ້ອງຄວາມປອດໄພກົນຈັກຫຼາຍອັນເພື່ອປ້ອງກັນການເຮັດວຽກທີ່ບໍ່ຖືກຕ້ອງ. ທັງໝົດ ສະວິດຕ້ອງໄດ້ຮັບການດໍາເນີນການໂດຍໃຊ້ມືຈັບປະຕິບັດການສະເພາະ, ຮັບປະກັນຂັ້ນຕອນການສະຫຼັບຄວບຄຸມ.
ສະວິດ breaker ໂຫຼດຫຼື breaker ວົງຈອນສູນຍາກາດແລະສະຫຼັບດິນທີ່ສອດຄ້ອງກັນແມ່ນອຸປະກອນພາຍໃນ interlocking ກົນຈັກ. ຍັງສາມາດນຳໃຊ້ padlock interlocking ເພີ່ມເຕີມໄດ້ເມື່ອຕ້ອງການ, ໃຫ້ສູງກວ່າ ຄວາມປອດໄພໃນລະຫວ່າງການບໍາລຸງຮັກສາແລະການດໍາເນີນງານ.
ປະຕູຕ່ໍາສາມາດເປີດໄດ້ພຽງແຕ່ໃນເວລາທີ່ສະຫຼັບດິນປິດແລະສະຫຼັບພັກຜ່ອນການໂຫຼດຢູ່ໃນເປີດ ຕໍາແຫນ່ງ, ປ້ອງກັນການເຂົ້າເຖິງພາກສ່ວນທີ່ມີພະລັງງານ.
ສະວິດສາຍດິນບໍ່ສາມາດເຮັດວຽກໄດ້ເມື່ອປະຕູລຸ່ມເປີດ, ຊ່ວຍປ້ອງກັນສະພາບການຮັກສາທີ່ບໍ່ປອດໄພ.
ສະຫຼັບການແບ່ງການໂຫຼດບໍ່ສາມາດປິດໄດ້ເມື່ອສະວິດສາຍດິນຖືກປິດ, ແລະສະວິດສາຍດິນບໍ່ສາມາດປິດໄດ້ ດໍາເນີນການໃນເວລາທີ່ສະຫຼັບການພັກຜ່ອນການໂຫຼດປິດ.
ສໍາລັບການດໍາເນີນງານການສະຫນອງພະລັງງານ, ປະຕູຊ່ອງສາຍຕ້ອງຖືກປິດກ່ອນ. ສະຫຼັບສາມຕໍາແຫນ່ງແມ່ນຫຼັງຈາກນັ້ນ ດໍາເນີນການຈາກຕໍາແຫນ່ງພື້ນຖານໄປຫາຕໍາແຫນ່ງໂດດດ່ຽວແລະສຸດທ້າຍເຖິງຕໍາແຫນ່ງປິດ.
ສໍາລັບການແຍກພະລັງງານ, ສະຫຼັບສາມຕໍາແຫນ່ງແມ່ນດໍາເນີນການຈາກຕໍາແຫນ່ງປິດໄປຫາຕໍາແຫນ່ງໂດດດ່ຽວແລະຫຼັງຈາກນັ້ນ ຕໍາແຫນ່ງພື້ນດິນ, ອະນຸຍາດໃຫ້ມີຄວາມປອດໄພການເຂົ້າເຖິງຊ່ອງສາຍໄດ້.
| ບໍ່. | ລາຍການ | ໜ່ວຍ | Load break break unit | ຫນ່ວຍປະສົມປະສານ | ເຄື່ອງຕັດວົງຈອນ |
| 1 | ແຮງດັນທີ່ຈັດອັນດັບ | kV | 12/24 | 12/24 | 12/24 |
| 2 | ລະດັບຄວາມຖີ່ | Hz | 50 | 50 | 50 |
| 3 | ອັນດັບປັດຈຸບັນ | A | 630 | 125 (ຂຶ້ນກັບປັດຈຸບັນ fuse) | 630 |
| 4 | ລະດັບ insulation-1min ຄວາມຖີ່ທົນທານຕໍ່ແຮງດັນ-ໄລຍະ Inter, ດິນ | kV | 42/65 | 42/65 | 42/65 |
| ລະດັບ insulation-1min ຄວາມຖີ່ທົນທານຕໍ່ໄລຍະຫ່າງຂອງແຮງດັນ | kV | 48/79 | 48/79 | 48/79 | |
| ລະດັບ insulation-1min ຄວາມຖີ່ທົນທານຕໍ່ແຮງດັນ-ການຄວບຄຸມ ແລະວົງຈອນຊ່ວຍ | kV | 2/2 | 2/2 | 2/2 | |
| ລະດັບ insulation-Lighting impulse ທົນທານຕໍ່ແຮງດັນ-ໄລຍະ Inter, ດິນ | kV | 75/125 | 75/125 | 75/125 | |
| ລະດັບການສນວນກັນໄຟທີ່ຖືກຈັດອັນດັບ-ແຮງກະຕຸ້ນຂອງແສງສາມາດທົນທານຕໍ່ໄລຍະຫ່າງຂອງແຮງດັນ | kV | 85/145 | 85/145 | 85/145 | |
| 5 | ລະດັບວົງຈອນສັ້ນທົນທານຕໍ່ກະແສໄຟຟ້າ | kA/s | 25/4 | —— | 25/4 |
| 6 | ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ | kA | 63 | —— | 63 |
| 7 | ການຈັດອັນດັບການສ້າງວົງຈອນສັ້ນ | kA | 63 | ຈໍາກັດໂດຍ HV fuse | 63 |
| 8 | ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ | kA | —— | ຈໍາກັດໂດຍ HV fuse | 25/25 |
| 9 | ລະດັບການສົ່ງໄຟຟ້າໃນປະຈຸບັນ | A | —— | 1700/1400 | —— |
| 10 | ປະເມີນຄ່າກະແສໄຟຟ້າແຮງດັນ | A | 630 | —— | —— |
| 11 | ປະເມີນຄ່າກະແສຫັກຂອງວົງປິດ | A | 630 | —— | 630 |
| 12 | ສະວິດຢຸດການໂຫຼດຊີວິດກົນຈັກ/CB | ເວລາ | 10000 | 10000 | 20000 |
| ຊີວິດກົນຈັກ-Isolation/ສະວິດພື້ນດິນ | ເວລາ | 5000 | 5000 | 5000 | |
| 13 | ຄວາມຕ້ານທານຂອງວົງຈອນ | μΩ | ≤150 | —— | ≤150 |
| 14 | ລະດັບຄວາມດັນການສາກໄຟ (20℃ gauge pressure) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | ອັດຕາການຮົ່ວໄຫຼຂອງອາຍແກັສປະຈໍາປີ | % | 0.05 | 0.05 | 0.05 |
| 16 | ລະດັບການປົກປ້ອງ IP-Cabinet | IP4X | IP4X | IP4X | |
| ລະດັບການປົກປ້ອງ IP-ຖັງກ໊າຊ | IP67 | IP67 | IP67 |
ກົນໄກປະຕິບັດງານໃຊ້ເທກໂນໂລຍີການສາກໄຟພາກຮຽນ spring ເພື່ອຮັບປະກັນການປະຕິບັດການສະຫຼັບທີ່ຫມັ້ນຄົງ.
ສໍາລັບ Load break break switch-fuse combining unit ຫຼື circuit breaker unit, spring must be charged before switching ການດໍາເນີນງານ. ດ້າມຈັບປະຕິບັດການແມ່ນໝູນຕາມເຂັມໂມງສຳລັບການສາກເຕັມ, ຕິດຕາມດ້ວຍການກົດປິດສີຂຽວ ປຸ່ມເພື່ອເຮັດສໍາເລັດການປະຕິບັດງານປິດ.
ການດໍາເນີນງານເປີດແມ່ນປະຕິບັດໂດຍການຫມຸນຕົວຈັບປະຕິບັດການ anticlockwise.
ໃນຄໍາຮ້ອງສະຫມັກປ້ອງກັນການຫັນເປັນການນໍາໃຊ້ breakers ວົງຈອນສູນຍາກາດ, breaker ວົງຈອນສາມາດເດີນທາງຜ່ານ relay ປ້ອງກັນໃນເວລາທີ່ສະພາບຜິດປົກກະຕິເກີດຂຶ້ນ.
ສໍາລັບ Load break break switch-fuse ຫນ່ວຍລວມ, ສະວິດ break break ຈະເດີນທາງໃນເວລາທີ່ຕົວຊີ້ວັດ fuse ດໍາເນີນການພາຍໃຕ້ ສະພາບກະແສໄຟຟ້າເກີນ ຫຼື ວົງຈອນສັ້ນ.
Usune 11kV SF6 GIS Gas Insulated Switchgear ສາມາດຕັ້ງຄ່າໄດ້ຕາມການກະຈາຍແຮງດັນກາງທີ່ແຕກຕ່າງກັນ. ຄວາມຕ້ອງການ, ລວມທັງ:
● ຄໍາຮ້ອງສະຫມັກປ້ອງກັນການຫັນເປັນ
● ລະບົບ feeder ອຸດສາຫະກໍາ
● Ring ເຄືອຂ່າຍການແຜ່ກະຈາຍຕົ້ນຕໍ
● ລະບົບໄຟຟ້າໃນອາຄານການຄ້າ
● ສະຖານີຍ່ອຍຂະໜາດນ້ອຍ
ການອອກແບບ insulation SF6 ທີ່ຜະນຶກເຂົ້າກັນແລະກົນໄກປະຕິບັດງານທີ່ເຊື່ອຖືໄດ້ເຮັດໃຫ້ອຸປະກອນທີ່ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການ ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງແລະມາດຕະຖານຄວາມປອດໄພສູງ.
Usune 11kv Sf6 Gis Gas Insulated Switchgear ຖືກອອກແບບມາສໍາລັບການຂົນສົ່ງທີ່ສະດວກສະບາຍແລະການຕິດຕັ້ງສະຖານທີ່.
ອຸປະກອນດັ່ງກ່າວແມ່ນມີການຕິດຕັ້ງແຫວນຍົກສໍາລັບການຂົນສົ່ງເຄນແລະຍັງສາມາດເຄື່ອນຍ້າຍໄດ້ໂດຍໃຊ້ອຸປະກອນລົດຍົກ. ການປະສົມປະສານຂອງໂມດູນທີ່ແຕກຕ່າງກັນໄດ້ຖືກອອກແບບດ້ວຍການຈັດການນ້ໍາຫນັກທີ່ປະຕິບັດໄດ້ເພື່ອເຮັດໃຫ້ການຈັດການງ່າຍໃນລະຫວ່າງໂຄງການ ການຕິດຕັ້ງ.
ກ່ອນທີ່ຈະຕິດຕັ້ງ, ລູກຄ້າຄວນກວດເບິ່ງສະພາບອຸປະກອນຫຼັງຈາກການຂົນສົ່ງ, ລວມທັງ:
● ຄວາມພ້ອມຂອງຕົວຈັດການ
● ສະຖານະຕົວຊີ້ວັດຄວາມກົດດັນ
● ການເຮັດວຽກຂອງກົນຈັກ
● ຄວາມເສຍຫາຍທາງການຂົນສົ່ງທີ່ເຫັນໄດ້
ຕົວຊີ້ວັດຄວາມກົດດັນຄວນຢູ່ໃນພື້ນທີ່ສີຂຽວປົກກະຕິກ່ອນທີ່ຈະມອບຫມາຍ.
ສໍາລັບການດໍາເນີນງານທີ່ປອດໄພແລະຫມັ້ນຄົງ, ພື້ນຖານການຕິດຕັ້ງຄວນຕອບສະຫນອງຄວາມຕ້ອງການດັ່ງຕໍ່ໄປນີ້:
● ຄວາມອາດສາມາດຮັບໜ້າດິນຄວນມີຢ່າງໜ້ອຍ 500kg/m²
● ພື້ນຜິວການຕິດຕັ້ງຄວນຢູ່ໃນລະດັບ ແລະກ້ຽງ
● ທໍ່ສາຍຄວນຖືກກະກຽມຕາມຄວາມຕ້ອງການຂອງໂຄງການ
● ທໍ່ສາຍເຄເບີ້ນຄວນຖືກປະທັບຕາຢ່າງຖືກຕ້ອງເພື່ອປ້ອງກັນການຊຶມຜ່ານຂອງຄວາມຊຸ່ມຊື່ນ

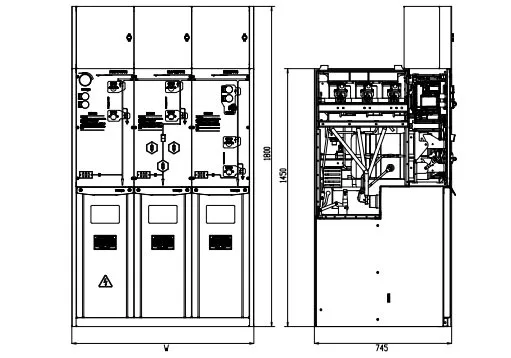

● ຂະໜາດຂອງຊ່ອງເຫຼັກຄວນຖືກກະກຽມຕາມຮູບແຕ້ມຂອງຜູ້ຜະລິດ
ການກະກຽມພື້ນຖານທີ່ຖືກຕ້ອງຊ່ວຍໃຫ້ການຕິດຕັ້ງທີ່ຖືກຕ້ອງ, ການເຊື່ອມຕໍ່ສາຍເຄເບີ້ນທີ່ເຊື່ອຖືໄດ້ແລະອຸປະກອນໃນໄລຍະຍາວ ການປະຕິບັດ.
| ການປຽບທຽບ | Usune 11kV SF6 GIS | AIS ແບບດັ້ງເດີມ |
| ວິທີການ insulation | ໂຄງສ້າງປະທັບຕາຂອງອາຍແກັສ SF6 insulated | ການສນວນກັນອາກາດ |
| ການປົກປ້ອງສິ່ງແວດລ້ອມ | ໄດ້ຮັບຜົນກະທົບຫນ້ອຍຈາກຂີ້ຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນແລະມົນລະພິດ | ຫຼາຍຂື້ນກັບສະພາບແວດລ້ອມການຕິດຕັ້ງ |
| ຄວາມປອດໄພ | interlocking ກົນຈັກແລະຫ້າການປົກປ້ອງຄວາມປອດໄພ | ການປົກປ້ອງແມ່ນຂຶ້ນກັບຂັ້ນຕອນການດໍາເນີນງານ |
| ພື້ນທີ່ການຕິດຕັ້ງ | ການອອກແບບກະທັດຮັດ | ຕ້ອງການການເກັບກູ້ທີ່ໃຫຍ່ກວ່າ |
| ບໍາລຸງຮັກສາ | ຫຼຸດຜ່ອນຄວາມຕ້ອງການຮັກສາສິ່ງແວດລ້ອມ | ຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງສິ່ງແວດລ້ອມຫຼາຍຂຶ້ນ |
| ການດໍາເນີນງານ | ລໍາດັບການສະຫຼັບຄວບຄຸມ | ການເພິ່ງພາອາໄສປະສົບການຂອງຜູ້ປະຕິບັດງານທີ່ສູງຂຶ້ນ |
ລູກຄ້າໄດ້ໃຊ້ Usune 11kV SF6 GIS ສໍາລັບລະບົບຈໍາຫນ່າຍພະລັງງານອຸດສາຫະກໍາບ່ອນທີ່ການສະຫຼັບທີ່ປອດໄພແລະຈໍາກັດ. ພື້ນທີ່ການຕິດຕັ້ງແມ່ນຄວາມກັງວົນທີ່ສໍາຄັນ. ຫຼັງຈາກການຕິດຕັ້ງ, ລູກຄ້າໄດ້ເນັ້ນໃສ່ໂຄງສ້າງຕູ້ທີ່ຫນາແຫນ້ນແລະ interlocking ກົນຈັກ, ເຊິ່ງເຮັດໃຫ້ການປະຕິບັດການສະຫຼັບປະຈໍາວັນມີການຄວບຄຸມຫຼາຍຂຶ້ນແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ຄວາມຜິດພາດ ການດໍາເນີນງານ.
ສໍາລັບຄໍາຮ້ອງສະຫມັກປ້ອງກັນການຫັນເປັນ, ລູກຄ້າໄດ້ເລືອກການຕັ້ງຄ່າ breaker ວົງຈອນສູນຍາກາດກັບ ການປົກປ້ອງທີ່ອີງໃສ່ relay. ລູກຄ້າພົບວ່າການທໍາງານຂອງການເດີນທາງອັດຕະໂນມັດແລະລໍາດັບການດໍາເນີນງານທີ່ຊັດເຈນເປັນປະໂຫຍດສໍາລັບ ຕອບສະໜອງຕໍ່ສະພາບທີ່ຜິດປົກກະຕິໃນປະຈຸບັນ ໃນຂະນະທີ່ເຮັດໃຫ້ການເຮັດວຽກປົກກະຕິງ່າຍຂຶ້ນ.
ໃນລະຫວ່າງການປະຕິບັດງານຂອງສະຖານທີ່, ລູກຄ້າໄດ້ໃຫ້ຄຸນຄ່າໂດຍສະເພາະລະບົບຄວາມປອດໄພຫ້າຢ່າງ. ລໍາດັບທີ່ກໍານົດໄວ້ລະຫວ່າງ ປະຕູສາຍເຄເບີ້ນ, ສະວິດສາຍດິນ ແລະສະວິດການແບ່ງການໂຫຼດເຮັດໃຫ້ຂັ້ນຕອນການບຳລຸງຮັກສາຈະແຈ້ງຂຶ້ນ ແລະຊ່ວຍປ້ອງກັນຄວາມບໍ່ປອດໄພ ການເຂົ້າເຖິງຊ່ອງໃສ່ສາຍ.
Zhejiang Usune Electric Co., Ltd. ໄດ້ສ້າງຕັ້ງລະບົບການຄຸ້ມຄອງທີ່ສົມບູນແບບຕາມຄຸນນະພາບ ISO 9001 ລະບົບການຄຸ້ມຄອງ, ລະບົບການຄຸ້ມຄອງສິ່ງແວດລ້ອມ ISO 14001 ແລະ ISO 45001 ການຄຸ້ມຄອງສຸຂະພາບ ແລະຄວາມປອດໄພຂອງອາຊີບ ລະບົບ.
ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຕະຫຼາດສາກົນ, Usune ຜະລິດຕະພັນ switchgear ແຮງດັນກາງໄດ້ຜ່ານ IEC ແລະ GB ທີ່ກ່ຽວຂ້ອງ ການທົດສອບປະເພດມາດຕະຖານແລະຜະລິດຕະພັນທີ່ໃຊ້ໄດ້ໄດ້ຮັບການຢັ້ງຢືນ CE. ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດຖືກປະຕິບັດ ຕະຫຼອດຂະບວນການຜະລິດ, ກວດກາ ແລະ ທົດສອບ ເພື່ອຮັບປະກັນປະສິດທິພາບທີ່ໜ້າເຊື່ອຖືໄດ້ສຳລັບການແຈກຢາຍພະລັງງານທົ່ວໂລກ ຄໍາຮ້ອງສະຫມັກ.
ການເຊື່ອມຕໍ່ກົນຈັກປ້ອງກັນບໍ່ໃຫ້ລໍາດັບການສະຫຼັບທີ່ບໍ່ຖືກຕ້ອງລະຫວ່າງສະວິດການຢຸດການໂຫຼດ, breakers ວົງຈອນແລະ ສະວິດສາຍດິນ. ມັນຊ່ວຍປົກປ້ອງຜູ້ປະຕິບັດການແລະອຸປະກອນໃນລະຫວ່າງການປະຕິບັດງານແລະການບໍາລຸງຮັກສາ.
ກ່ອນທີ່ຈະຕິດຕັ້ງ, ລູກຄ້າຄວນກວດເບິ່ງສະພາບການຂົນສົ່ງ, ສະຖານະການຕົວຊີ້ວັດຄວາມກົດດັນ, ຈັບປະຕິບັດການ ການມີຢູ່ແລະປະສິດທິພາບການດໍາເນີນງານກົນຈັກ. ຄວາມເສຍຫາຍຫຼືຊິ້ນສ່ວນທີ່ຂາດຫາຍໄປຄວນໄດ້ຮັບການລາຍງານທັນທີ.
ມັນເຫມາະສົມສໍາລັບ substation ການຫັນເປັນ, ໂຮງງານອຸດສາຫະກໍາ, ສະຖານທີ່ການຄ້າ, ໂຄງການພື້ນຖານໂຄງລ່າງແລະ ລະບົບກະຈາຍແຮງດັນກາງ 11kV ອື່ນໆທີ່ຮຽກຮ້ອງໃຫ້ມີການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ແລະປອດໄພ.
Usune ປະສົມປະສານເຕັກໂນໂລຊີ insulation ອາຍແກັສ SF6, interlocking ຄວາມປອດໄພກົນຈັກ, ກົນໄກປະຕິບັດງານທີ່ເຊື່ອຖືໄດ້ແລະ ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດເພື່ອສະຫນອງການແກ້ໄຂທີ່ປອດໄພແລະຫນາແຫນ້ນສໍາລັບເຄືອຂ່າຍການແຈກຢາຍແຮງດັນກາງ 11kV ທີ່ທັນສະໄຫມ.
