ໝໍ້ແປງໄຟແຮງດັນ 110 kV Pt

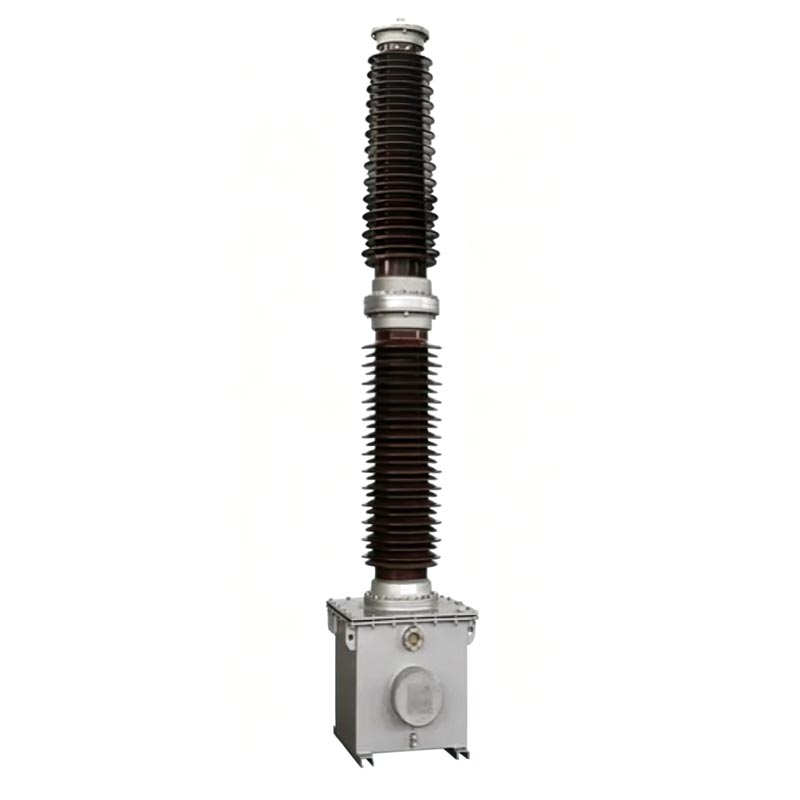

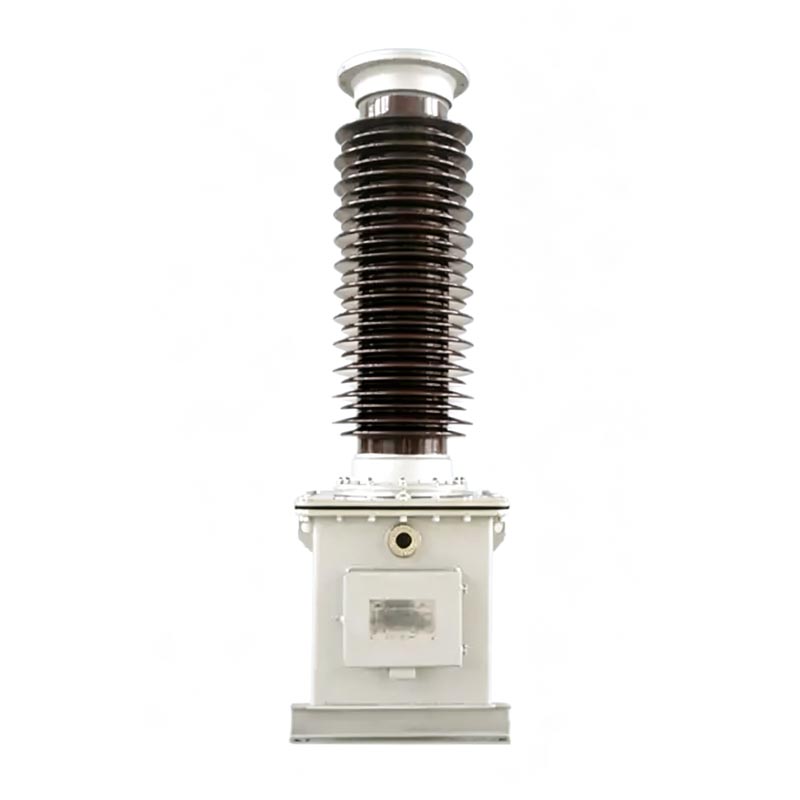

Usune TYD series 110 kV Pt Voltage Transformer ເປັນເຄື່ອງປ່ຽນແຮງດັນໄຟຟ້າແຮງດັນທີ່ມີປະສິດທິພາບສູງໂດຍສະເພາະ. ອອກແບບສໍາລັບຕາຂ່າຍໄຟຟ້າແຮງດັນສູງ 110kV. ຜະລິດຕະພັນຮັບຮອງເອົາຫຼັກການການແບ່ງແຮງດັນ capacitive ແລະຢ່າງເຕັມສ່ວນ ໂຄງສ້າງນ້ໍາມັນຜະນຶກເຂົ້າກັນໄດ້, ຫຼີກເວັ້ນຂໍ້ບົກຜ່ອງຂອງຫມໍ້ແປງແບບດັ້ງເດີມເຊັ່ນ: ຂະຫນາດໃຫຍ່ແລະອ່ອນເພຍ ຕ້ານການແຊກແຊງ, ແລະມີຄວາມທົນທານຕໍ່ມົນລະພິດທີ່ດີເລີດ, ຄວາມທົນທານຕໍ່ອຸນຫະພູມຕໍ່າ, ແລະທົນທານຕໍ່ລົມ. ນີ້ ອຸ​ປະ​ກອນ​ປະ​ສົມ​ປະ​ສານ​ການ​ວັດ​ແທກ​, ການ​ປົກ​ປັກ​ຮັກ​ສາ​, ແລະ​ປະ​ຕິ​ບັດ​ຫນ້າ​ການ​ເຊື່ອມ​ຕໍ່​ການ​ສື່​ສານ​, ແລະ​ເປັນ​ການ​ສະ​ຫນັບ​ສະ​ຫນູນ​ຫຼັກ​ ອຸ​ປະ​ກອນ​ສໍາ​ລັບ​ການ​ດໍາ​ເນີນ​ງານ​ອັດ​ສະ​ລິ​ຍະ​ແລະ​ບໍາ​ລຸງ​ຮັກ​ສາ​ຂອງ 110kV ລະ​ບົບ​ສາຍ​ສົ່ງ​ພະ​ລັງ​ງານ​ແລະ​ການ​ຫັນ​ປ່ຽນ​.

ເຄື່ອງປ່ຽນແຮງດັນ 110 kV Pt ປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດຢ່າງເຂັ້ມງວດ GB/T20840.1-2010, GB/T20840.5-2013, ແລະ GB/T19749-2005. ຂະບວນການອອກແບບ, ການຜະລິດ, ແລະການທົດສອບຂອງມັນແມ່ນມາດຕະຖານ, ແລະຕົວກໍານົດການປະຕິບັດທັງຫມົດຕອບສະຫນອງ ຂໍ້ສະເພາະຂອງການທົດສອບການປ້ອງກັນສໍາລັບອຸປະກອນພະລັງງານ.

Capacitor Voltage Transformer

TYD-35 (66, 110/220)kV-0.01 (0.02)

ຄໍາແນະນໍາທົ່ວໄປ

ຄໍາອະທິບາຍແບບຈໍາລອງຜະລິດຕະພັນ

- TYD: ລະຫັດພິເສດສໍາລັບຫມໍ້ແປງແຮງດັນ capacitive
- 110/3: ລະດັບແຮງດັນຂອງລະບົບທີ່ເຂົ້າກັນໄດ້ແມ່ນ 110kV.
- 0.02: ການປະເມີນຄວາມອາດສາມາດຂອງຕົວແບ່ງແຮງດັນ capacitive ແມ່ນ 0.02μF
- ລະຫັດລັກສະນະ Suffix: H - ປະເພດຕ້ານມົນລະພິດ; G - ປະເພດທີ່ມີຄວາມສູງ (ເຫມາະສົມກັບລະດັບຄວາມສູງສູງກວ່າ 2000m); F - ເຫມາະສໍາລັບຈຸດທີ່ເປັນກາງທີ່ບໍ່ແມ່ນລະບົບພື້ນດິນທີ່ມີປະສິດທິພາບ

ຕົວຢ່າງ: TYD110/3-0.02FH ເປັນຕົວແທນຂອງຫມໍ້ແປງແຮງດັນ capacitive ທີ່ເຫມາະສົມສໍາລັບຈຸດກາງ 110kV ຕາຂ່າຍໄຟຟ້າທີ່ບໍ່ມີປະສິດຕິຜົນ, ມີລະດັບຄວາມຈຸຂອງ 0.02μF ແລະລະດັບການຕ້ານມົນລະພິດສູງ.

ອົງປະກອບໂຄງສ້າງຫຼັກ

1. Capacitive Voltage Divider

ປະ​ກອບ​ດ້ວຍ capacitor coupling ແລະ​ແຮງ​ດັນ​ການ​ແບ່ງ​ປັນ capacitors stacked ເຂົ້າ​ກັນ​. ຫຼາຍຊຸດຂອງຕົວເກັບປະຈຸ ອົງປະກອບແມ່ນເຊື່ອມຕໍ່ເປັນຊຸດພາຍໃນພຸ່ມໄມ້ porcelain. ມັນໃຊ້ຮູບເງົາບາງໆທີ່ມີຄຸນນະພາບສູງແລະກະດາດ capacitor ປະສົມ dielectric ແລະເປັນສູນຍາກາດ impregnated ກັບນ້ໍາ insulating ຄຸນນະພາບສູງ. ອຸປະກອນມີການຜະນຶກເຂົ້າກັນຢ່າງສົມບູນ ໂຄງສ້າງທີ່ມີອຸປະກອນການຊົດເຊີຍນ້ໍາມັນໃນຕົວເພື່ອຮັກສາຄວາມກົດດັນພາຍໃນທີ່ຫມັ້ນຄົງ, ປ້ອງກັນການຮົ່ວໄຫຼຂອງນ້ໍາມັນ, ລົບລ້າງຄວາມຕ້ອງການສໍາລັບການເກັບຕົວຢ່າງຢູ່ບ່ອນ, ແຍກຄວາມຊຸ່ມຊື່ນແລະສິ່ງສົກກະປົກພາຍນອກຢ່າງມີປະສິດທິຜົນ, ແລະຮັບປະກັນຄວາມຫມັ້ນຄົງ ປະສິດທິພາບ insulation.

2. ອຸປະກອນແມ່ເຫຼັກໄຟຟ້າ

ໝໍ້ແປງໄຟແຮງດັນ 110 kV Pt ຖືກຜະນຶກເຂົ້າກັນທັງໝົດພາຍໃນຖັງເຫຼັກທີ່ເຕັມໄປດ້ວຍນ້ຳມັນ (ເຊິ່ງຍັງເຮັດໜ້າທີ່ເປັນ ຖານ capacitor), ລວມທັງຫມໍ້ແປງກາງ, ເຄື່ອງປະຕິກອນການຊົດເຊີຍ, ແລະເຕົາປະຕິກອນການອີ່ມຕົວໄວ. damper. ມັນໄດ້ຖືກປະກອບລ່ວງຫນ້າກັບຕົວເກັບປະຈຸແບ່ງແຮງດັນຕ່ໍາກ່ອນທີ່ຈະອອກຈາກໂຮງງານ. ແມ່ເຫຼັກໄຟຟ້າ ຫນ່ວຍບໍລິການແລະວົງຈອນນ້ໍາຂອງຕົວເກັບປະຈຸແມ່ນແຍກອອກຫມົດ, ຮັບປະກັນບໍ່ມີການແຊກແຊງແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງ. ສາຍໄຟສຳຮອງ ແລະ ສະຖານີຄື້ນຜູ້ໃຫ້ບໍລິການແມ່ນຕັ້ງຢູ່ໃນຈຸດໃຈກາງຢູ່ໃນປ່ອງເຊື່ອມຕໍ່ຢູ່ຝາຂ້າງຂອງຖັງ, ຕິດສະຫຼາກຢ່າງຈະແຈ້ງສໍາລັບການສາຍໄຟຢູ່ໃນສະຖານທີ່ງ່າຍແລະການບໍາລຸງຮັກສາ.

ຫນ້າທີ່ຜະລິດຕະພັນຫຼັກ

1.Energy Metering and Voltage Monitoring

ຂັ້ນຕອນທີ່ຖືກຕ້ອງລົງຜົນຜະລິດເພື່ອໃຫ້ສັນຍານແຮງດັນຕ່ໍາມາດຕະຖານ, ສະເຫນີການສະຫນັບສະຫນູນຂໍ້ມູນທີ່ເຊື່ອຖືໄດ້ສໍາລັບພະລັງງານ ການວັດແທກພະລັງງານຂອງຕາຂ່າຍໄຟຟ້າ ແລະການຕິດຕາມແຮງດັນໃນເວລາຈິງ.

2.Power Grid Relay Protection

​ໂດຍ​ມີ​ການ​ປ້ອງ​ກັນ​ສາຍ​ສົ່ງ​ແລະ​ອຸ​ປະ​ກອນ​ຄວບ​ຄຸມ​ອັດ​ຕະ​ໂນ​ມັດ, ມັນ​ເຮັດ​ໃຫ້​ການ​ກຳ​ນົດ​ຄວາມ​ຜິດ​ພາດ​ຂອງ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ, ການ​ກວດ​ສອບ synchronization​, ແລະ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ສາຍ​, ການ​ປ້ອງ​ກັນ​ຄວາມ​ເສຍ​ຫາຍ​ອຸ​ປະ​ກອນ​ແລະ​ອຸ​ປະ​ຕິ​ເຫດ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ເກີດ​ຈາກ​ ຄວາມຜິດປົກກະຕິຂອງແຮງດັນ.

3.Carrier Communication Coupling

ເຮັດຫນ້າທີ່ເປັນ capacitor coupling ອຸທິດຕົນສໍາລັບການສື່ສານຜູ້ໃຫ້ບໍລິການສາຍໄຟຟ້າ, ການສະຫນອງຊ່ອງທາງສັນຍານທີ່ຫມັ້ນຄົງສໍາລັບ ການ​ສົ່ງ​ຂໍ້​ມູນ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ແລະ​ການ​ດໍາ​ເນີນ​ງານ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​ແລະ​ບໍາ​ລຸງ​ຮັກ​ສາ​.

ພາລາມິເຕີດ້ານວິຊາການແລະສະພາບແວດລ້ອມການດໍາເນີນງານ

1. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

- ສະພາບການເຮັດວຽກທີ່ເຂົ້າກັນໄດ້: ລະບົບໄຟ AC 50/60Hz
- ແຮງດັນຂາອອກຮອງ: 100/√3V, 100V (ມາດຕະຖານສະເພາະ)
- Dielectric Loss Tangent: ≤0.002
- ຄວາມ​ຜິດ​ພາດ Capacitor: ບໍ່​ເກີນ ±2% ຂອງ​ການ​ຈັດ​ອັນ​ດັບ nameplate
- Insulation Resistance: ≥500MΩ (ວັດແທກດ້ວຍ 2500V megohmmeter)
- ຄວາມສາມາດໃນການປະຕິບັດການ Overvoltage: ການດໍາເນີນງານໃນໄລຍະຍາວຢູ່ທີ່ 1.2 ເທົ່າແຮງດັນ; ການດໍາເນີນງານໄລຍະສັ້ນຢູ່ທີ່ 1.5 times rated voltage ສໍາລັບ 30 ວິນາທີ; ປະເພດ F ສາມາດດໍາເນີນການຢ່າງຕໍ່ເນື່ອງເປັນເວລາ 8 ຊົ່ວໂມງຢູ່ທີ່ 1.9 ເທົ່າຂອງແຮງດັນ

2. ເງື່ອນໄຂສິ່ງແວດລ້ອມທີ່ນຳໃຊ້ໄດ້

- ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ການ​: -40 ℃ ~ + 45 ℃ (ປັບ​ແຕ່ງ​ສໍາ​ລັບ​ເງື່ອນ​ໄຂ​ພິ​ເສດ​)
- ຄວາມຕ້ານທານຄວາມໄວລົມສູງສຸດ: 150 ກິໂລແມັດຕໍ່ຊົ່ວໂມງ
- ຄວາມ​ສູງ​ທີ່​ສາ​ມາດ​ໃຊ້​ໄດ້​: ≤2000m (ແບບ​ຄວາມ​ສູງ​ທີ່​ມີ​ຢູ່​ຕາມ​ການ​ຮ້ອງ​ຂໍ​)
- ຄວາມຫນາຂອງ Icing ສູງສຸດ: 10mm
- ລະດັບການຕ້ານມົນລະພິດ: ມາດຕະຖານ Class D (ໄລຍະຫ່າງ creepage ≥ 43.3 mm/kV), ທາງເລືອກ Class E (ໄລຍະຫ່າງ crepage ≥ 53.7 mm/kV)

ກໍລະນີຄໍາຮ້ອງສະຫມັກວິສະວະກໍາ

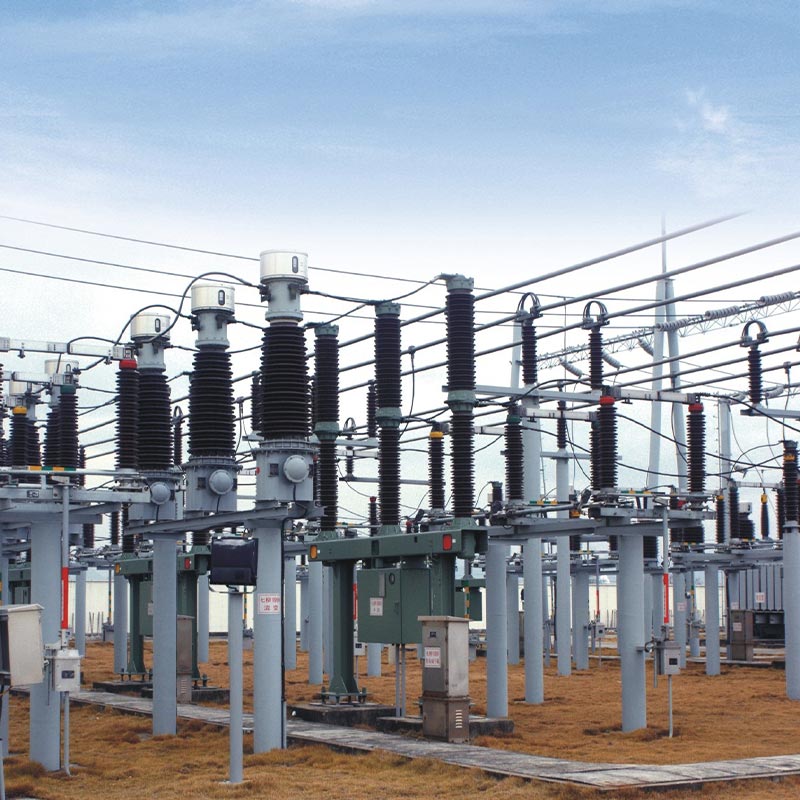

ເຄື່ອງປ່ຽນແຮງດັນ Usune TYD110/3-0.02FH ຕ້ານມົນລະພິດ 110 kV Pt ຖືກນໍາໄປໃຊ້ກັບພາຍນອກຢ່າງສໍາເລັດຜົນ. ໂຄງ​ການ​ສ້ອມ​ແປງ​ສະ​ຖາ​ນີ​ຍ່ອຍ​ພາກ​ພື້ນ 110kV ໃນ​ແຂວງ Zhejiang​. ສະຖານີຍ່ອຍນີ້ໃຫ້ບໍລິການອ້ອມຂ້າງ ສວນອຸດສາຫະ ກຳ ແລະພື້ນທີ່ທີ່ຢູ່ອາໄສ, ຮຽກຮ້ອງໃຫ້ມີຄວາມຫມັ້ນຄົງດ້ານການສະ ໜອງ ໄຟຟ້າແລະຄວາມ ໜ້າ ເຊື່ອຖືຂອງອຸປະກອນສູງ. ຕັ້ງຢູ່ໃນເຂດແຄມທະເລທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ, ສີດເກືອສູງ, ແລະມົນລະພິດຢ່າງຮຸນແຮງ, ແລະມີລົມທະເລເລື້ອຍໆ, ໂຄງການດັ່ງກ່າວຮຽກຮ້ອງໃຫ້ມີການຕ້ານມົນລະພິດທີ່ເຂັ້ມງວດ, ຕ້ານການກັດກ່ອນ, ແລະການປະຕິບັດການຕ້ານການໄວຈາກແຮງດັນສູງ. ອຸປະກອນ.

ອຸປະກອນໄດ້ຖືກ hoisted, ຕິດຕັ້ງ, ແລະ commissioned ຢ່າງເຂັ້ມງວດອີງຕາມການສະເພາະຂອງຜູ້ຜະລິດ ກ່ອນ​ທີ່​ຈະ​ໄດ້​ຮັບ​ການ​ນໍາ​ໃຊ້​. ສອງປີຂອງການດໍາເນີນງານຢູ່ໃນສະຖານທີ່ແລະການບໍາລຸງຮັກສາແລະຂໍ້ມູນການທົດສອບປົກກະຕິສະແດງໃຫ້ເຫັນວ່າ ຕົວກໍານົດການຫຼັກເຊັ່ນ capacitance ອຸປະກອນແລະການສູນເສຍ dielectric ສອດຄ່ອງຕາມມາດຕະຖານແຫ່ງຊາດ, ບໍ່ມີ ບັນຫາເຊັ່ນ: ການຮົ່ວໄຫຼຂອງນ້ໍາມັນ, ສຽງຜິດປົກກະຕິ, ຫຼືພາລາມິເຕີ drift. ດີກວ່າການຕ້ານການ fouling ແລະຕ້ານ corrosion ໂຄງປະກອບການປະສິດທິຜົນຕ້ານ corrosion ຂອງສີດເກືອ coastal ແລະອາກາດຊຸ່ມຊື່ນ, ຫຼີກເວັ້ນຄວາມຜິດທົ່ວໄປເຊັ່ນ: insulation aging ແລະການເຫນັງຕີງຂອງແຮງດັນໃນຫມໍ້ແປງເຄື່ອງມືພື້ນເມືອງ. ມັນເຮັດໃຫ້ພະລັງງານສໍາເລັດຢ່າງຫມັ້ນຄົງ ການວັດແທກ, ການຕິດຕາມແຮງດັນ, ແລະການ coupling ການສື່ສານຂອງຜູ້ໃຫ້ບໍລິການ, ຮັບປະກັນການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງແລະປອດໄພກັບອຸປະກອນ. substation, ແລະການກວດສອບຢ່າງເຕັມສ່ວນຄວາມຫມັ້ນຄົງຂອງຜະລິດຕະພັນແລະການປັບຕົວພາຍໃຕ້ເງື່ອນໄຂກາງແຈ້ງທີ່ຮຸນແຮງ.

ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາສະເພາະ

1.ຈຸດຕິດຕັ້ງ

ອຸປະກອນດັ່ງກ່າວໄດ້ຖືກຈັດສົ່ງເປັນຊຸດທີ່ສົມບູນຂອງຕົວແບ່ງແຮງດັນ capacitor + ອຸປະກອນແມ່ເຫຼັກໄຟຟ້າ. ການຕິດຕັ້ງຕ້ອງ ຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດກັບຕົວເລກປ້າຍຊື່; ການປະສົມແລະການທົດແທນທີ່ມັກຖືກຫ້າມຢ່າງເຂັ້ມງວດ. ສໍາລັບອຸປະກອນ hoisting, ຂຸມຍົກທີ່ອຸທິດຕົນສໍາລັບຖັງນ້ໍາມັນຫນ່ວຍແມ່ເຫຼັກໄຟຟ້າຕ້ອງຖືກນໍາໃຊ້; hoisting ໂດຍ​ກົງ​ຂອງ​ ພຸ່ມໄມ້ porcelain capacitor ແມ່ນຫ້າມ. ພື້ນຖານໄດ້ຖືກສ້ອມແຊມດ້ວຍລອນທີ່ມີຄວາມເຂັ້ມແຂງສູງ M20, ແລະໂດຍລວມ ມຸມ tilt ການຕິດຕັ້ງແມ່ນ ≤2/1000mm ເພື່ອຮັບປະກັນການດໍາເນີນງານອຸປະກອນທີ່ຫມັ້ນຄົງ.

ຄວາມຕ້ອງການສາຍໄຟທີ່ສໍາຄັນ: terminals Damper d1 ແລະ d2 ຕ້ອງໄດ້ຮັບການເຊື່ອມຕໍ່ທີ່ເຊື່ອຖືໄດ້; ວົງຈອນເປີດຢ່າງເຂັ້ມງວດ ຫ້າມ. ເມື່ອບໍ່ໄດ້ເຊື່ອມຕໍ່ກັບອຸປະກອນຜູ້ໃຫ້ບໍລິການ, N ແລະ X terminals ຈະຕ້ອງຖືກວົງຈອນສັ້ນທີ່ເຊື່ອຖືໄດ້. ໃນລະຫວ່າງ ການ​ດໍາ​ເນີນ​ງານ​ອຸ​ປະ​ກອນ​, terminal X ຕ້ອງ​ໄດ້​ໂດຍ​ກົງ​ແລະ​ເຊື່ອ​ຖື​ໄດ້​ພື້ນ​ຖານ​ເພື່ອ​ປ້ອງ​ກັນ​ແຮງ​ດັນ​ສູງ​ຈາກ​ການ​ເຂົ້າ​ມາ​ໄດ້​ ຝາຮອງ, ທໍາລາຍອຸປະກອນ, ແລະເປັນອັນຕະລາຍຄວາມປອດໄພສ່ວນບຸກຄົນ.

2.ການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ & ລະມັດລະວັງຄວາມປອດໄພ

ອຸປະກອນດັ່ງກ່າວມີໂຄງສ້າງທີ່ມີນ້ໍາມັນຜະນຶກເຂົ້າກັນຢ່າງເຕັມທີ່, ຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງແລະກໍາຈັດຄວາມຕ້ອງການ. ສໍາລັບການເກັບຕົວຢ່າງແລະການທົດສອບນ້ໍາມັນປົກກະຕິ. ການບໍາລຸງຮັກສາເປັນປົກກະຕິພຽງແຕ່ຮຽກຮ້ອງໃຫ້ມີການກວດສອບແຕ່ລະໄລຍະຂອງການປະທັບຕາຂອງອຸປະກອນ ສະພາບ, ຄວາມແຫນ້ນຂອງປາຍ, ແລະການແກ້ໄຂບັນຫາສຽງຜິດປົກກະຕິ, ຄວາມຜິດປົກກະຕິຂອງແຮງດັນຂັ້ນສອງ, ແລະກະທັນຫັນ. ແຮງດັນແຮງດັນໃນການເຊື່ອມຕໍ່ delta ເປີດ. disassembly ບໍ່ໄດ້ຮັບອະນຸຍາດຂອງ bolts fastening ຂອງອຸປະກອນແລະການປະທັບຕາ ໂຄງສ້າງຖືກຫ້າມຢ່າງເຂັ້ມງວດ. ຕົວແບ່ງຕົວເກັບປະຈຸແລະອຸປະກອນແມ່ເຫຼັກໄຟຟ້າຕ້ອງບໍ່ໄດ້ຮັບການ disassembled ໂດຍບໍ່ມີການ ການອະນຸຍາດຂອງຜູ້ຜະລິດ. ຫຼັງຈາກອຸປະກອນຖືກຂູດ, ມັນຕ້ອງໄດ້ມອບໃຫ້ສິ່ງແວດລ້ອມທ້ອງຖິ່ນ ກົມຄຸ້ມຄອງການກໍາຈັດສູນກາງ ແລະ ບໍ່ເປັນອັນຕະລາຍ ເພື່ອປ້ອງກັນມົນລະພິດສິ່ງແວດລ້ອມ.

ຂະຫນາດຜະລິດຕະພັນ.

ໂຄງການອ້າງອີງ

ໂຄງການເປີດຕົວບັ້ງໄຟ Cas-space

ບົດລາຍງານການທົດສອບ

FAQ

Q1: ຄວາມແຕກຕ່າງລະຫວ່າງຕົວແບບ Suffix H, G, ແລະ F ຂອງ Usune 110 kV Pt Voltage Transformer, ແລະແມ່ນຫຍັງ? ສະຖານະການໃດທີ່ພວກມັນເຫມາະສົມກັບ?

H ແມ່ນປະເພດທີ່ທົນທານຕໍ່ມົນລະພິດ, ເຫມາະສໍາລັບສະຖານະການອຸດສາຫະກໍາແຄມທະເລແລະມົນລະພິດຫຼາຍ, ມີການປັບປຸງ. ໄລຍະຫ່າງ creepage ແລະການຕໍ່ຕ້ານ corrosion; G ແມ່ນປະເພດຄວາມສູງ, ເຫມາະສໍາລັບພື້ນທີ່ສູງກວ່າລະດັບຄວາມສູງ 2000m, ເຫມາະສໍາລັບສະພາບແວດລ້ອມ ultraviolet ແຮງດັນຕ່ໍາແລະແຂງແຮງ; F ແມ່ນປະເພດທີ່ອຸທິດຕົນສໍາລັບຈຸດທີ່ເປັນກາງທີ່ບໍ່ມີປະສິດທິພາບ grounding, ມີຄວາມທົນທານ overvoltage ທີ່ເຂັ້ມແຂງ, ເຫມາະສົມສໍາລັບລະບົບຕາຂ່າຍໄຟຟ້າທີ່ສອດຄ້ອງກັນ. ຮູບແບບທີ່ເຫມາະສົມ ສາມາດເລືອກໄດ້ໂດຍອີງໃສ່ສະພາບແວດລ້ອມທາງພູມສາດຂອງໂຄງການ ແລະ ລະບົບຕາຂ່າຍໄຟຟ້າ.

Q2: ເປັນຫຍັງມັນຈຶ່ງຖືກຫ້າມຢ່າງເຂັ້ມງວດເພື່ອຕັດການເຊື່ອມຕໍ່ terminals D1, D2, ແລະ N-X ໃນລະຫວ່າງການປະຕິບັດງານຂອງອຸປະກອນ?

D1 ແລະ D2 ແມ່ນ terminal damper. ການເປີດພວກມັນຈະເຮັດໃຫ້ເກີດຄວາມລົ້ມເຫຼວຂອງ damper, ເຮັດໃຫ້ເກີດກະແສໄຟຟ້າແຮງດັນພາຍໃນແລະ ເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບຕົວເກັບປະຈຸແລະຫນ່ວຍແມ່ເຫຼັກໄຟຟ້າ. ເມື່ອບໍ່ມີອຸປະກອນຜູ້ໃຫ້ບໍລິການເຊື່ອມຕໍ່, disconnecting terminals N-X ຈະອະນຸຍາດໃຫ້ແຮງດັນສູງເຂົ້າໄປໃນກ່ອງເຊື່ອມຕໍ່ຮອງ, ການເຜົາໄຫມ້ອອກມັດທະຍົມ ອຸປະກອນຕິດຕາມແລະປ້ອງກັນແລະເຮັດໃຫ້ເກີດອຸປະຕິເຫດຄວາມປອດໄພ. ຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມຕໍ່ terminal ຈະຕ້ອງເປັນ ກວດກາກ່ອນທີ່ຈະມອບອຸປະກອນ.

Q3: Usune 110 kV Pt Voltage Transformer ຕ້ອງການການເກັບຕົວຢ່າງນ້ໍາມັນແຕ່ລະໄລຍະແລະການທົດສອບໃນລະຫວ່າງການປະຕິບັດງານບໍ?

ບໍ່, ການເກັບຕົວຢ່າງ ແລະການທົດສອບນ້ຳມັນແຕ່ລະໄລຍະແມ່ນບໍ່ຈຳເປັນ. ໜ່ວຍແມ່ເຫຼັກໄຟຟ້າເຮັດວຽກຢູ່ແຮງດັນຕໍ່າ, ແລະ ກ ຊຸດສໍາເລັດການຜະນຶກແລະການທົດສອບການປະຕິບັດໄດ້ຖືກສໍາເລັດກ່ອນທີ່ຈະອອກຈາກໂຮງງານ, ຮັບປະກັນຄວາມຫນ້າເຊື່ອຖື ປະສິດທິພາບການຜະນຶກ. ການເກັບຕົວຢ່າງໃນສະຖານທີ່ຈະລົບກວນຄວາມສົມດຸນຂອງຄວາມກົດດັນພາຍໃນຂອງອຸປະກອນ, ນໍາໄປສູ່ ບັນຫາທີ່ອາດຈະເກີດຂຶ້ນເຊັ່ນ: ລະດັບນ້ໍາມັນຫຼຸດລົງ, ການລ່ວງລະເມີດຄວາມຊຸ່ມຊື່ນ, ແລະການເຊື່ອມໂຊມຂອງ insulation. ກວດສອບປົກກະຕິເທົ່ານັ້ນ ຈໍາເປັນຕ້ອງໄດ້ກວດສອບຄວາມສົມບູນຂອງປະທັບຕາແລະຄວາມຫມັ້ນຄົງຂອງຕົວກໍານົດການໄຟຟ້າ. ຖ້າພາລາມິເຕີຜິດປົກກະຕິ, ຕິດຕໍ່ຜູ້ຜະລິດສໍາລັບການທົດສອບພິເສດ.
