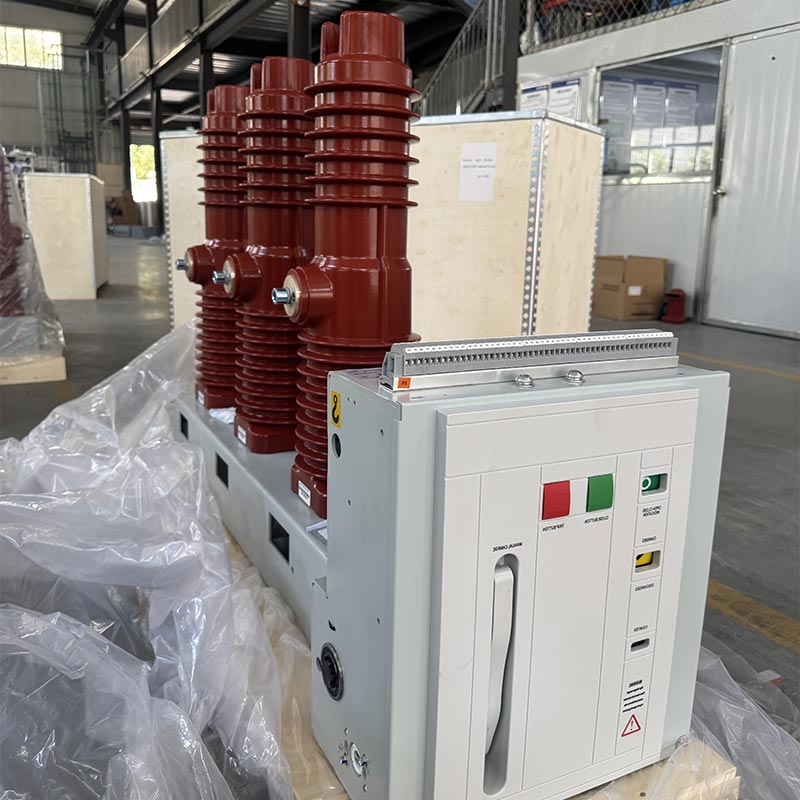

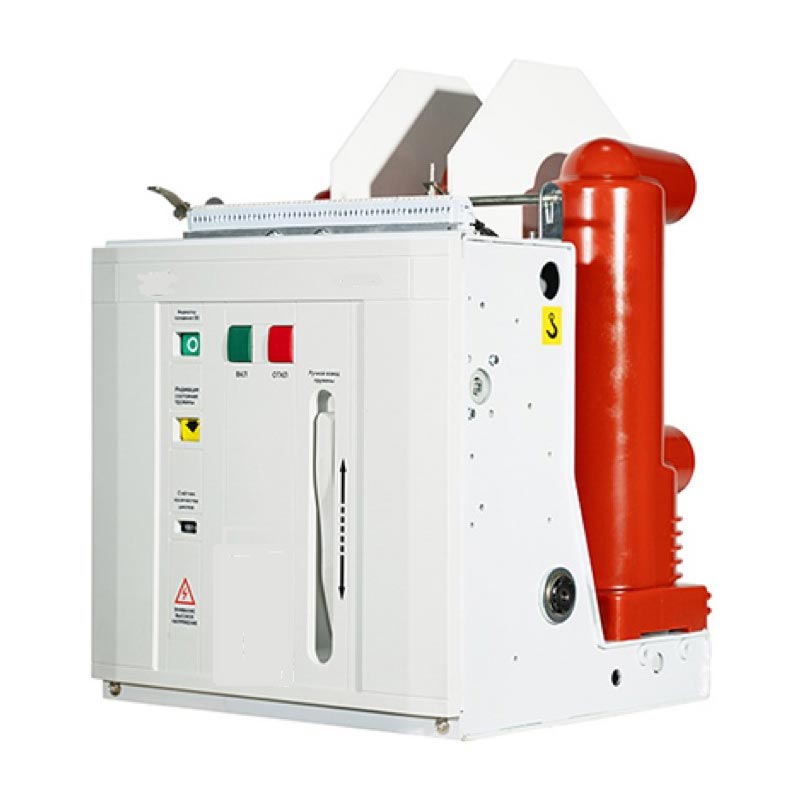

Usune VS1(ZN63)-12 ຊຸດເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງສູງໃນລົ່ມ ເປັນເຄື່ອງປ້ອງກັນ ແລະຄວບຄຸມໄຟຟ້າຫຼັກ. ອຸປະກອນສໍາລັບລະບົບໄຟຟ້າ 12kV. ການອອກແບບປະສົມປະສານຂອງກົນໄກການດໍາເນີນການພາກຮຽນ spring ແລະຮ່າງກາຍ breaker ວົງຈອນ ຫຼຸດຜ່ອນການເຊື່ອມຕໍ່ສາຍສົ່ງກາງ, ຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານແລະສິ່ງລົບກວນ, ແລະປັບປຸງການດໍາເນີນງານຂອງຜະລິດຕະພັນ ຄວາມຫນ້າເຊື່ອຖື. ວົງຈອນຕົ້ນຕໍໃຊ້ເສົາໄຟຟ້າທີ່ປະສົມປະສານຢ່າງແຫນ້ນຫນາ, ບັນລຸການທໍາລາຍວົງຈອນຂະຫນາດນ້ອຍ, ປັບປຸງການປັບຕົວຂອງສິ່ງແວດລ້ອມ ແລະຊີວິດການບໍລິການ, ແລະເຮັດໃຫ້ການດໍາເນີນການທີ່ບໍ່ມີການບໍາລຸງຮັກສາໃນສະຖານະການສ່ວນໃຫຍ່.
ເຄື່ອງຂັດຂວາງສູນຍາກາດແມ່ນຕິດຕັ້ງຕາມລວງຍາວພາຍໃນກະບອກທໍ່ insulating ທີ່ເຮັດດ້ວຍ epoxy resin APG, ສະຫນອງການຕໍ່ຕ້ານ creepage ທີ່ດີເລີດແລະປະສິດທິພາບປ້ອງກັນການສະສົມຂອງຂີ້ຝຸ່ນແລະການແຊກແຊງພາຍນອກ. ມັນ ສາມາດເຮັດວຽກໄດ້ຢ່າງໝັ້ນທ່ຽງ ເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມ ແລະ ມີມົນລະພິດຫຼາຍ.
ມັນສາມາດໄດ້ຮັບການອອກແບບເປັນຫນ່ວຍບໍລິການຕິດຕັ້ງຄົງທີ່ຫຼືອຸປະກອນທີ່ມີ actuator ອຸທິດຕົນເພື່ອປະກອບເປັນຫນ່ວຍບໍລິການລິ້ນຊັກ. ມັນ ກົງກັບເຄື່ອງປ່ຽນປະເພດລິ້ນຊັກທີ່ຕິດຢູ່ໃຈກາງຂອງ KYN28A-12 (GZS). ປະເພດຄົງທີ່ຍັງສາມາດຖືກນໍາໃຊ້ໃນ ຊຸດ XGN ຄົງທີ່ switchgear.
ການໃຊ້ປະໂຫຍດທີ່ເປັນເອກະລັກຂອງການຂັດຂວາງສູນຍາກາດ, ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບສະຖານະການທີ່ຕ້ອງການ. ການເຮັດວຽກເລື້ອຍໆຢູ່ໃນອັດຕາການດໍາເນີນງານໃນປະຈຸບັນແລະການຂັດຂວາງຊ້ໍາຊ້ອນຂອງກະແສໄຟຟ້າສັ້ນ, ສະເຫນີທີ່ເຂັ້ມແຂງ ການປະຕິບັດ.
ປະຕິບັດຕາມຢ່າງເຂັ້ມງວດ GB/T1984-2014 "ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ", JB3855-1996 "3.6~40.5kV ແຮງດັນສູງໃນລົ່ມ. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ", DL/T403-2000 "12~40.5kV ເຄື່ອງຕັດວົງຈອນສູນຍາກາດສັ່ງຕາມເງື່ອນໄຂ", ແລະ IEC62271-100: 2008 ມາດຕະຖານ, ຮັບປະກັນການຮັບປະກັນຄຸນນະພາບ authoritative.
| Serial No. | ຊື່ | ໜ່ວຍ | ພາລາມິເຕີ |
| 1 | ລະດັບແຮງດັນ | kV | 12 |
| 2 | ລະດັບ insulation | - | 1min ຄວາມຖີ່ຂອງພະລັງງານທົນແຮງດັນໄຟຟ້າ: 42kV; Rated Lightning Impulse Withstand Voltage: 75kV |
| 3 | ລະດັບຄວາມຖີ່ | HZ | 50 |
| 4 | ອັນດັບປັດຈຸບັນ | ກ | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | ຈັດອັນດັບກະແສໄຟຟ້າລັດວົງຈອນ | ກ | 20, 25, 31.5, 40 |
| 6 | ຊີວິດກົນຈັກ | ເວລາ | 20000 (50KA: 10000 ເທື່ອ) |
| 7 | ເວລາເກັບຮັກສາພະລັງງານ | S | ≤10 |
| 8 | ເວລາເປີດ | ນາງ | 20-50 |
| 9 | ເວລາປິດ | ນາງ | 35-70 |
| 10 | ລໍາດັບການປະຕິບັດການຈັດອັນດັບ | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA) |

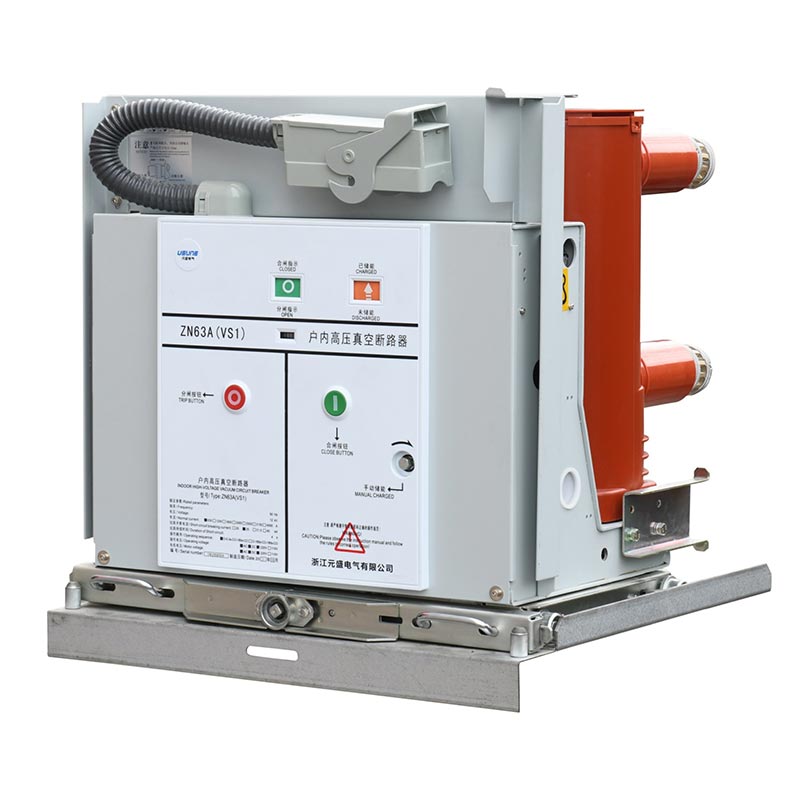

Usune VS1(ZN63)-12 ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງສູງໃນລົ່ມໃຊ້ໂຄງສ້າງປະສົມປະສານກັບການດໍາເນີນງານ. ກົນໄກແລະຫ້ອງ arc-extinguishing ຈັດທາງຫນ້າແລະຫລັງ. ວົງຈອນ conductive ຕົ້ນຕໍແມ່ນສາມເຟດ ໂຄງສ້າງພື້ນ. ການອອກແບບທີ່ເປັນເອກະລັກນີ້ຊ່ວຍຫຼຸດຜ່ອນການສະສົມຂອງຂີ້ຝຸ່ນຢ່າງຫຼວງຫຼາຍໃນຫ້ອງປິດໄຟ ດ້ານ, ປ້ອງກັນບໍ່ໃຫ້ຫ້ອງ arc-extinguishing ສູນຍາກາດຈາກການໄດ້ຮັບຜົນກະທົບຈາກປັດໃຈພາຍນອກ. ເຖິງແມ່ນວ່າຢູ່ໃນຄວາມຊຸ່ມຊື່ນແລະ ສະພາບແວດລ້ອມທີ່ມີມົນລະພິດຫຼາຍ, ມັນຮັກສາທີ່ດີເລີດທົນທານຕໍ່ແຮງດັນແລະຄວາມຕ້ານທານສູງ, outperforming ທີ່ຄ້າຍຄືກັນ ຜະລິດຕະພັນ.
ກົນໄກປະຕິບັດງານແມ່ນກົນໄກປະຕິບັດການພາກຮຽນ spring planar ທີ່ມີທັງການເກັບຮັກສາພະລັງງານຄູ່ມືແລະໄຟຟ້າ ຫນ້າທີ່. ມໍເຕີປະຕິບັດການແມ່ນຕັ້ງຢູ່ໃນຕູ້ຢູ່ທາງຫນ້າຂອງສະພາການ extinguishing arc. ຕູ້ແມ່ນ ແບ່ງອອກເປັນຫ້າສະຖານທີ່ປະກອບດ້ວຍສີ່ພາທິຊັນລະດັບປານກາງ, ແຕ່ລະເຮືອນການເກັບຮັກສາພະລັງງານ, ສາຍສົ່ງ, tripping, ແລະອົງປະກອບ buffer ຂອງກົນໄກການດໍາເນີນງານ. ການອອກແບບປະສົມປະສານຂອງສະພາການ extinguishing arc ແລະກົນໄກການດໍາເນີນງານຮັບປະກັນລະດັບສູງຂອງການຈັບຄູ່ລະຫວ່າງການປະຕິບັດຂອງກົນໄກການດໍາເນີນງານແລະ ຄວາມຕ້ອງການເປີດແລະປິດຂອງຫ້ອງ arc-extinguishing, ຫຼຸດຜ່ອນອົງປະກອບທີ່ຊ້ໍາຊ້ອນ, ຫຼຸດລົງພະລັງງານ ການບໍລິໂພກແລະສິ່ງລົບກວນ, ແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືໃນການດໍາເນີນງານຂອງ breaker ວົງຈອນ.
1. ອຸນຫະພູມອາກາດລ້ອມຮອບ: ສູງສຸດ +40℃, ຕໍາ່ສຸດທີ່ -15℃
2. ຄວາມຊຸ່ມຊື່ນຂອງອາກາດລ້ອມຮອບ: ຄວາມຊຸ່ມຊື່ນສະເລ່ຍປະຈໍາວັນ ≤95%; ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍປະຈໍາເດືອນ ≤90%; ສະເລ່ຍປະຈໍາວັນ
ຄວາມກົດດັນ vapor ນ້ໍາ ≤22×10⁻³MPa; ຄວາມກົດດັນອາຍນໍ້າສະເລ່ຍປະຈໍາເດືອນ ≤1.8×10⁻³MPa
3. ລະດັບຄວາມສູງ: ບໍ່ເກີນ 1000m
4. ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ: ບໍ່ເກີນ 8 ອົງສາ
5. ສະພາບແວດລ້ອມໃນບັນຍາກາດ: ບໍ່ມີຂີ້ຝຸ່ນ, ຄວັນຢາສູບ, ອາຍແກັສທີ່ກັດກ່ອນ ຫຼືໄວໄຟ, ໄອໄອ, ຫຼືສີດເກືອ.
ມົນລະພິດໃນອາກາດອ້ອມຂ້າງ.
ຫມາຍເຫດ: ຖ້າຫາກວ່າສະພາບແວດລ້ອມການປະຕິບັດການຂ້າງເທິງປົກກະຕິແມ່ນເກີນ, ກະລຸນາປຶກສາຫາລືກັບຜູ້ຜະລິດຂອງພວກເຮົາໃນ ກ້າວຫນ້າເພື່ອປັບແຕ່ງຜະລິດຕະພັນຕາມເງື່ອນໄຂການເຮັດວຽກຕົວຈິງ.
1. ກວດເບິ່ງເຄື່ອງຕັດວົງຈອນສໍາລັບຄວາມເສຍຫາຍໃນລະຫວ່າງການຂົນສົ່ງແລະການເກັບຮັກສາ. ຖ້າພົບເຫັນຄວາມເສຍຫາຍໃດໆ, ຢຸດເຊົາການນໍາໃຊ້ມັນ
ທັນທີແລະຕິດຕໍ່ຜູ້ສະຫນອງຂອງພວກເຮົາສໍາລັບການສະຫນັບສະຫນູນຫລັງການຂາຍ.
2. ເອົາຝຸ່ນອອກ (ໂດຍສະເພາະຈາກພື້ນຜິວ insulation). ຝຸ່ນທີ່ສ້າງຂຶ້ນໃນລະຫວ່າງການຂົນສົ່ງຫຼືການເກັບຮັກສາສາມາດສົ່ງຜົນກະທົບຕໍ່
ການປະຕິບັດ insulation ຂອງຜະລິດຕະພັນແລະເຖິງແມ່ນວ່າອາດຈະເຮັດໃຫ້ເກີດອັນຕະລາຍດ້ານຄວາມປອດໄພ.
3. ຄູ່ມືການດໍາເນີນງານ breaker ວົງຈອນຕາມລະບຽບການທີ່ຈະເກັບຮັກສາພະລັງງານ, ປິດ, ແລະເປີດ, ສັງເກດເຫັນວ່າ
ສະຖານະການເກັບຮັກສາພະລັງງານແລະຕົວຊີ້ວັດຕໍາແຫນ່ງເປີດ / ປິດແມ່ນປົກກະຕິ.
4. ປະຕິບັດການ breaker ວົງຈອນການນໍາໃຊ້ການສະຫນອງພະລັງງານປະຕິບັດງານເພື່ອເກັບຮັກສາພະລັງງານ, ປິດ, ແລະເປີດ, ສັງເກດເຫັນວ່າ
ສະຖານະການເກັບຮັກສາພະລັງງານແລະຕົວຊີ້ວັດຕໍາແຫນ່ງເປີດ / ປິດແມ່ນປົກກະຕິ.
5. ການທໍາງານຂອງເຄື່ອງຕັດວົງຈອນປະເພດ handcart: ໃສ່ດ້າມ push ເຂົ້າໄປໃນຮູຍູ້, ຫັນເປັນເຂັມໂມງເພື່ອ.
ກ້າວຫນ້າ, ແລະ counterclockwise ເພື່ອ retract, ມີເສັ້ນເລືອດຕັນໃນລ່ວງຫນ້າທັງຫມົດຂອງ 300 ± 3mm; ຢູ່ໃນຕໍາແຫນ່ງເປີດ, ກ້ຽງ
ຍ້າຍມັນໄປບ່ອນເຮັດວຽກຫຼືການທົດສອບ, ຫັນມືຈັບ 30 ເທື່ອດ້ວຍຄວາມໄວປານກາງຈົນກ່ວາສຽງ "ຄລິກ" ໄດ້ຍິນ,
ຊີ້ບອກວ່າມັນຢູ່ໃນຕໍາແຫນ່ງທີ່ຖືກຕ້ອງ (ຢ່າໃຊ້ກໍາລັງຫຼາຍເກີນໄປເພື່ອຫຼີກເວັ້ນການທໍາລາຍກົນໄກການຊຸກຍູ້), ແລະ
ໃນເວລາດຽວກັນ, ວົງຈອນຕົວຊີ້ວັດຕໍາແຫນ່ງທີ່ສອດຄ້ອງກັນຈະຖືກເຊື່ອມຕໍ່.
ຫມາຍເຫດ: ຖ້າຫາກວ່າອຸປະກອນ interlocking ປິດຖືກຄັດເລືອກ, ການສະຫນອງພະລັງງານວົງຈອນ interlocking ຕ້ອງໄດ້ຮັບການເຊື່ອມຕໍ່ກັບ ປົດລັອກມັນກ່ອນທີ່ຈະປິດວົງຈອນ.
ກໍລະນີສຶກສາ: ໂຄງການຈໍາໜ່າຍໄຟຟ້າແບບຊັບຊ້ອນໃນການຄ້າໃນຕົວເມືອງ
ສະຖານທີ່ການຄ້າ 150,000㎡ (ລວມສູນການຄ້າ, ອາຄານຫ້ອງການ, ແລະໂຮງແຮມ) ໃນເມືອງທຸລະກິດຫຼັກ ຂອງ Hangzhou, ຈີນ, ຕ້ອງການເຄື່ອງຕັດວົງຈອນໄຟຟ້າແຮງດັນສູງທີ່ມີການປະຕິບັດທີ່ຫມັ້ນຄົງ, ສາມາດປັບຕົວໄດ້ເລື້ອຍໆ ການດໍາເນີນງານ, ແລະຄວາມປອດໄພສູງເພື່ອຮັບປະກັນຢ່າງຕໍ່ເນື່ອງຂອງການສະຫນອງພະລັງງານໂດຍລວມ. ຫຼັງຈາກປຽບທຽບທາງເລືອກຕ່າງໆ, the ລູກຄ້າເລືອກ Usune VS1-12/630-25 ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງສູງໃນລົ່ມ, ນຳໃຊ້ 20 ໜ່ວຍ. ເພື່ອຈັດການກັບການປ້ອງກັນລັດວົງຈອນສັ້ນແລະການຄວບຄຸມການໂຫຼດຂອງລະບົບກະຈາຍແຮງດັນສູງແລະຕ່ໍາຂອງສະລັບສັບຊ້ອນ. ນັບຕັ້ງແຕ່ການມອບຫມາຍ, ມັນໄດ້ດໍາເນີນການຢ່າງຫມັ້ນຄົງໂດຍບໍ່ມີຂໍ້ບົກພ່ອງໃດໆ, ໂດຍໃຊ້ເວລາແຍກຄວາມຜິດຫຼຸດລົງເປັນ 0.3 ວິນາທີ, ປະສິດທິຜົນຮັບປະກັນການດໍາເນີນງານປົກກະຕິຂອງອຸປະກອນໄຟຟ້າແລະໄດ້ຮັບຄໍາຍ້ອງຍໍສູງຈາກລູກຄ້າ.
A1: ຖ້າສະພາບແວດລ້ອມປະຕິບັດຕົວຈິງເກີນເງື່ອນໄຂປົກກະຕິ (ເຊັ່ນ: ລະດັບຄວາມສູງສູງກວ່າ 1000m, ອຸນຫະພູມອາກາດລ້ອມຮອບ ຕ່ໍາກວ່າ -15 ℃ຫຼືສູງກວ່າ +40 ℃, ແລະອື່ນໆ), ມັນຈໍາເປັນຕ້ອງປຶກສາກັບຜູ້ຜະລິດຂອງພວກເຮົາລ່ວງຫນ້າ. ໂຮງງານຂອງພວກເຮົາຈະ ປັບແຕ່ງຜະລິດຕະພັນໂດຍອີງໃສ່ຕົວກໍານົດສະພາບແວດລ້ອມຕົວຈິງ, ເຊັ່ນ: ການເພີ່ມປະສິດທິພາບການສນວນແລະການເພີ່ມປະສິດທິພາບ ໂຄງສ້າງປະທັບຕາ, ເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມເປົ້າຫມາຍ.
A2: ຜະລິດຕະພັນຮັບຮອງເອົາ pole ແຂງແລະໂຄງສ້າງປະສົມປະສານ, ບັນລຸການດໍາເນີນງານທີ່ບໍ່ມີການບໍາລຸງຮັກສາ. ພາຍໃຕ້ການນໍາໃຊ້ປົກກະຕິ. ພຽງແຕ່ການກວດສອບແຕ່ລະໄລຍະຂອງຄວາມສະອາດດ້ານ breaker ວົງຈອນ (ໂດຍສະເພາະ insulation ໄດ້ ດ້ານ), ການກໍາຈັດຂີ້ຝຸ່ນແລະຝຸ່ນ, ແລະການສັງເກດຕົວຊີ້ວັດຂອງຕໍາແຫນ່ງເປີດ / ປິດແລະສະຖານະການເກັບຮັກສາພະລັງງານ ຕ້ອງການ. ຖ້າພົບຄວາມຜິດປົກກະຕິໃດໆ, ໃຫ້ຢຸດເຊົາການນໍາໃຊ້ຜະລິດຕະພັນໃນທັນທີແລະຕິດຕໍ່ຜູ້ສະຫນອງຂອງພວກເຮົາສໍາລັບ ການບໍາລຸງຮັກສາຫລັງການຂາຍແບບມືອາຊີບເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຕື່ມອີກ.
A3: ແມ່ນແລ້ວ. ຜະລິດຕະພັນໄດ້ຖືກອອກແບບຕາມມາດຕະຖານແຫ່ງຊາດແລະສາກົນແລະເຫມາະສົມກັບຢ່າງສົມບູນ KYN28A-12 (GZS) ປະເພດສະຫຼັບເກຍແບບລິ້ນຊັກທີ່ຕິດຢູ່ໃຈກາງ ແລະສະຫຼັບເກຍຄົງທີ່ຊຸດ XGN. ນອກຈາກນັ້ນ, ຂອງພວກເຮົາ ຜູ້ຜະລິດສາມາດປັບຂະຫນາດຜະລິດຕະພັນແລະການໂຕ້ຕອບຕາມຮູບແບບ switchgear ສະເພາະຂອງ ລູກຄ້າເພື່ອຮັບປະກັນຄວາມເຂົ້າກັນໄດ້. ກ່ອນທີ່ຈະຊື້, ກະລຸນາໃຫ້ຕົວກໍານົດການ switchgear ກັບຜູ້ສະຫນອງຂອງພວກເຮົາສໍາລັບການ ຄໍາແນະນໍາການຈັບຄູ່ມືອາຊີບ.
